Before you begin

Installation

RECEIVER LOGIC BOARD REPLACEMENT

Models 045DCT and 045DCT125

1.2 To maintain your warranty, place the

provided label over the existing label on

the end panel of the garage door opener.

1.1 Remove the light lens by pulling the top

sides of the light lens and rotate the light

lens down. Squeeze the light lens clips to

remove lens from end panel.

NOTE: The products illustrated in the instructions are for reference. Your product may look different.

1.3 Disconnect electrical and battery power

(if applicable) to the garage door opener.

Remove the receiver logic board

2.1 Disconnect the wires from the quick-connect terminals (A).

Remove the receiver logic board end panel from the garage

door opener.

2.2 Unplug the wire harnesses from the receiver logic

board. You may need needle-nosed pliers, to

remove the harnesses.

2.3 Remove the receiver

logic board from the

end panel by removing

the 2 screws and

releasing the 2 clips.

To prevent possible SERIOUS INJURY or

DEATH:

• Disconnect ALL electric and battery

power BEFORE performing ANY service

or maintenance.

To prevent damage to the receiver/logic

board, DO NOT touch printed circuit board

of replacement receiver/logic board during

installation.

ALWAYS wear protective gloves and eye

protection when changing the battery or

working around the battery compartment.

Screws

Clips

To insert or remove

the wires from the

terminal, push in the

tab with a

screwdriver tip.

Red

White

Grey

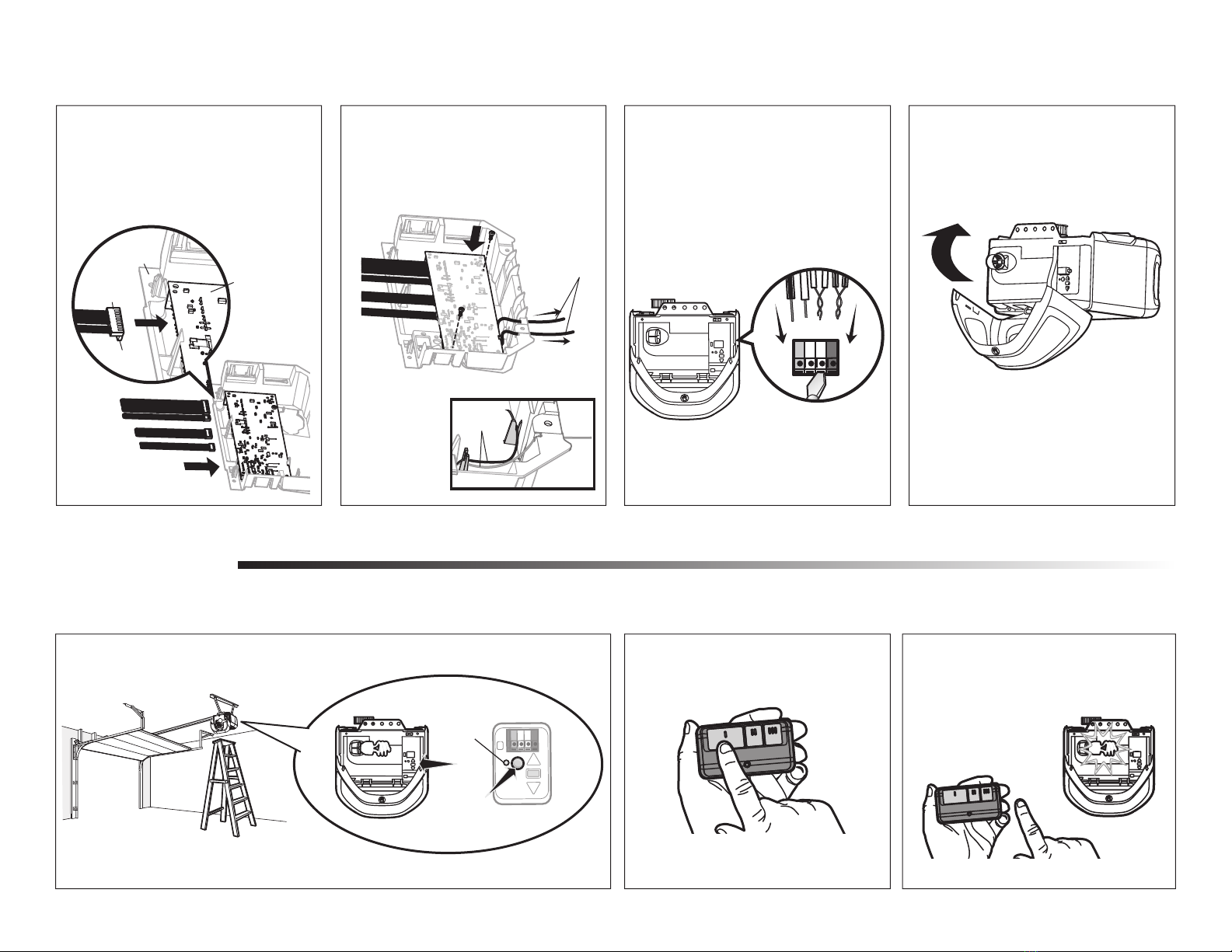

Install new receiver logic board

3.1 Connect the wire harnesses to the

new receiver logic board. When

reconnecting the wire harness, be sure

the tabs on the wire harness are facing

the end panel, not the logic board.

3.3 Reinsert the wires.

Door control wires:

• white wire into the white terminal.

• white/red wire into the red terminal.

Safety sensor wires:

• white wires into the white terminal.

• white/black wires into the

grey terminal.

NOTE: A TEST OF THE SAFETY REVERSE SYSTEM IS NECESSARY FOR SAFE OPERATION.

To insert or remove the

wires from the terminal,

push in the tab with a

screwdriver tip.

Programming

1.1 Press and release the Learn button on the garage door opener. The Learn indicator light will

glow steadily for 30 seconds.

1.2 Within 30 seconds, press and hold the

button on the remote control.

1.3 Release the button when the garage door

opener light blinks. It has learned the

code. If light bulbs are not installed, two

clicks will be heard.

Program a remote using the learn button

Learn

Indicator

Light

Yellow Learn

Button

3.4 Install the light lens by aligning with

the hinges and snapping into place.

Reconnect power.

NOTE: When installing the light lens, ensure the

antenna wires are hanging straight down.

Logic Board

End Panel

Wire

Harness

Tabs

3.2 Insert the antenna wires through

the holes in the end panel. Snap the

receiver logic board into place on the

end panel and fasten with screws.

NOTE: Some

models will require

the short antenna

wire to be placed in

the traps of the end

panel.

Antenna wires

Antenna

wires

Red

White

Grey

Program the travel

Without a properly installed safety reversal

system, persons (particularly small children)

could be SERIOUSLY INJURED or KILLED by

a closing garage door.

• Incorrect adjustment of garage door travel

limits will interfere with proper operation

of safety reversal system.

• After ANY adjustments are made, the

safety reversal system MUST be tested.

Door MUST reverse on contact with 1-1/2"

(3.8 cm) high object (or 2x4 laid ﬂat) on

ﬂoor.

1.1 Press and hold the Adjustment Button

until the UP Button begins to ﬂash and/

or a beep is heard.

1.2 Press and hold the UP Button until the

door is in the desired UP position.

1.3 Once the door is in the desired

UP position press and release the

Adjustment Button. The garage door

opener lights will ﬂash twice and the

DOWN Button will begin to ﬂash.

NOTE: The UP and DOWN Buttons can be used to move

the door up and down as needed.

1.4 Press and hold the DOWN Button

until the door is in the desired DOWN

position.

NOTE: The UP and DOWN Buttons can be used to move

the door up and down as needed.

1.5 Once the door is in the desired

DOWN position press and release the

Adjustment Button. The garage door

opener lights will ﬂash twice and the UP

Button will begin to ﬂash.

1.6 Press and release the UP Button.

When the door travels to the

programmed UP position, the DOWN

Button will begin to ﬂash.

1.7 Press and release the DOWN Button.

The door will travel to the programmed

DOWN position. Programming is

complete.

* If the garage door opener lights are ﬂashing 5 times during the steps for Program the Travel, the programming has timed out. If the garage door opener lights are ﬂashing 10 times during the steps for

Program the Travel, the safety reversing sensors are misaligned or obstructed. When the sensors are aligned and unobstructed, cycle the door through a complete up and down cycle using the remote

control or the UP and DOWN buttons. Programming is complete. If you are unable to operate the door up and down, repeat the steps for Programming the Travel.

Adjustment

3.2 Press the remote control push button

to close the door. The door will not

move more than an inch (2.5 cm), and

the garage door opener lights will ﬂash

10 times.

Test the Protector System®

3.1 Open the door. Place the garage door

opener carton in the path of the door.

The garage door opener will not close from

a remote control if the LED in either safety

reversing sensor is off (alerting you to the fact

that the sensor is misaligned or obstructed).

If the garage door opener closes the door when

the safety reversing sensor is obstructed (and

the sensors are no more than 6 inches [15 cm]

above the ﬂoor), call for a trained door systems

technician.

2.1 With the door fully open, place a

1-1/2 inch (3.8 cm) board (or a 2x4 laid

ﬂat) on the ﬂoor, centered under the

garage door.

Test the Safety Reversal System

2.2 Press the remote control push button

to close the door. The door MUST

reverse when it makes contact with the

board.

If the door stops and does not reverse on the

obstruction, increase the down travel (refer to

Adjustment Step 1).

Repeat the test. When the door reverses upon

contact with the 1-1/2 inch board, remove the

board and open/close the door 3 or 4 times to

test the adjustment.

If the test continues to fail, call a trained door

systems technician.

Without a properly installed safety reversal

system, persons (particularly small children)

could be SERIOUSLY INJURED or KILLED by

a closing garage door.

• Safety reversal system MUST be tested

every month.

• After ANY adjustments are made, the

safety reversal system MUST be tested.

Door MUST reverse on contact with 1-1/2"

high (3.8 cm) object (or 2x4 laid ﬂat) on

the ﬂoor.

Without a properly installed safety reversing

sensor, persons (particularly small children)

could be SERIOUSLY INJURED or KILLED by

a closing garage door.

Avant de commencer

Installation

REMPLACEMENT DE LA CARTE LOGIQUE DU RÉCEPTEUR

Modèles 045DCT et 045DCT125

1.2 Pour conserver votre garantie, placez

l’étiquette fournie sur l’étiquette

existante sur le panneau d’extrémité

de l’ouvre-porte de garage.

1.1 Retirez la lentille en tirant les côtés

du haut de la lentille et en tournant la

lentille vers le bas. Serrez les attaches

de la lentille pour retirer la lentille du

panneau d’extrémité.

REMARQUE : Les produits illustrés dans les instructions sont pour référence. Votre produit peut toutefois avoir l’air différent.

1.3 Déconnectez l’alimentation

électrique et les piles (le cas échéant)

connectées à l’ouvre-porte de garage.

Retirez la carte logique du récepteur

2.1 Déconnectez les ﬁls des bornes à raccordement rapide (A).

Retirez le panneau d’extrémité de la carte logique du

récepteur de l’ouvre-porte de garage.

2.2 Débranchez les harnais de ﬁls de la carte logique du

récepteur. Ils se peut que vous deviez utiliser des

pinces à becs pointus pour retirer les harnais.

2.3 Retirez la carte logique du

récepteur du panneau

d’extrémité en enlevant les 2

vis et en relâchant les

2 attaches.

Vis

Attaches

Pour empêcher tout dommage à la carte

logique du récepteur, NE touchez PAS au

circuit imprimé de la carte logique du récepteur

de remplacement durant l’installation.

Munissez-vous TOUJOURS de gants de

protection et de protection pour les yeux quand

vous travaillez sur une pile électrique ou sur un

compartiment de batterie.

ATTENTIONATTENTION

ATTENTION

AVERTISSEMENT AVERTISSEMENT

AVERTISSEMENT

Pour prévenir d’éventuelles BLESSURES

GRAVES ou LA MORT :

• Débrancher l'alimentation batterie et

l'alimentation secteur AVANT TOUTE

réparation ou maintenance.

ATTENTION

AVERTISSEMENT AVERTISSEMENT

AVERTISSEMENT

Pour relâcher ou

insérer le fil, enfoncer

la languette à l’aide

de l’extrémité du

tournevis.

Rouge

Blanc

Gris

Installez le nouvelle carte logique du récepteur

3.1 Connectez les harnais de ﬁls à la

nouvelle carte logique du récepteur. En

rebranchant le harnais de ﬁl, soyez sûr

que les onglets sur le harnais de ﬁl font

face au panneau d’extrémité, pas le

panneau de logique.

3.3 Réinsérez les ﬁls.

Fils de commande de la porte :

• ﬁl blanc sur la borne blanche.

• ﬁl blanc/rouge sur la borne rouge.

Fils de détecteur-inverseur de sécurité

• ﬁls blancs sur la borne blanche.

• ﬁls blanc/noir sur la borne grise

du panneau d’extrémité.

REMARQUE : UN ESSAI DU SYSTÈME D’INVERSION DE SÉCURITÉ EST NÉCESSAIRE POUR UN FONCTIONNEMENT SÉCURITAIRE.

Programmation

1.1 Appuyez et relâchez le bouton Learn de l’ouvre-porte de garage. Le témoin lumineux Learn

s’allumera en continu pendant 30 secondes.

1.2 Dans les 30 secondes, appuyez et

relâchez le bouton de la télécommande.

1.3 Relâcher le bouton lorsque la lumière

de l’ouvre-porte de garage clignote. Il

a appris le code. Si les ampoules ne

sont pas posées, deux clics se feront

entendre.

Programmation d’une télécommande à l’aide du bouton Learn

Témoin

lumineux

Learn

Touche jaune

LEARN

3.4 Installez la lentille en l’alignant avec

les charnières et en l’enclenchant en

place. Reconnectez l’alimentation.

REMARQUE : Lors de l’installation de la

lentille, s’assurer que les ﬁls d’antenne

sont orientés vers le sol.

3.2 Insérez les ﬁls d’antenne à travers les

trous du panneau d’extrémité.

Enclenchez la carte logique du

récepteur en place sur le panneau

d’extrémité et la ﬁxer avec des vis.

REMARQUE :

Certains modèles

nécessiteront que le

ﬁl d’antenne court

soit placé dans les

trappes du panneau

d’extrémité.

fils d’antenne

fils

d’antenne

Pour relâcher ou insérer

le fil, enfoncer la

languette à l’aide de

l’extrémité du tournevis.

Rouge

Blanc

Gris

Panneau

de logique

Harnais de ﬁl

Panneau

d’extrémité

Onglets

Programmation de la course

Sans un système d’inversion de sécurité bien

installé, des personnes (plus particulièrement

les petits enfants) pourraient être GRIÈVEMENT

BLESSÉES ou TUÉES par une porte de garage qui

se referme.

• Un réglage erroné des courses de la porte de

garage gênera un fonctionnement approprié du

système d’inversion de sécurité.

• Après avoir effectué quelque réglage que ce soit,

on DOIT faire l’essai du système d’inversion de

sécurité. La porte de garage DOIT remonter au

contact d’un objet d’une hauteur de 1-1/2 po

(3,8 cm) (ou un 2 x 4 posé à plat) sur le sol.

ATTENTION

AVERTISSEMENTAVERTISSEMENT AVERTISSEMENT

AVERTISSEMENT

1.1 Appuyer sur le bouton de réglage

et le maintenir enfoncé jusqu’à

ce que le bouton UP commence à

clignoter ou qu’un bip se fait

entendre.

1.2 Appuyer sur le bouton UP et le

maintenir enfoncé jusqu’à ce que

la porte soit à la position

d’ouverture désirée.

1.3 Une fois que la porte est dans la

position d’ouverture désirée, appuyer

sur le bouton de réglage et le relâcher.

L’éclairage de l’ouvre-porte de garage

clignotera deux fois et le bouton

DOWN commencera à clignoter.

REMARQUE : On peut utiliser les boutons UP et

DOWN pour déplacer la porte vers le haut et le

bas, au besoin.

REMARQUE : On peut utiliser les boutons UP et DOWN

pour déplacer la porte vers le haut et le bas, au besoin.

1.4 Appuyer sur le bouton DOWN et le

maintenir enfoncé jusqu’à ce que la

porte soit à la position de fermeture

désirée

1.5 Une fois que la porte est dans la position

de fermeture désirée, appuyer sur le

bouton de réglage et le relâcher.

L’éclairage de l’ouvre-porte de garage

clignotera deux fois et le bouton UP

commencera à clignoter.

1.6 Appuyer et relâcher le bouton UP.

Lorsque la porte se déplace à la

position UP programmée, le bouton

DOWN commencera à clignoter.

1.7 Appuyer et relâcher le bouton DOWN.

La porte se déplacera jusqu’à la position

de fermeture programmée. La

programmation est terminée.

* Si l’éclairage de l’ouvre-porte de garage clignote 5 fois au cours des étapes de programmation de la course, le délai de programmation a expiré. Si l’éclairage de l’ouvre-porte de garage clignote 10 fois

au cours des étapes de programmation de la course, les capteurs d’inversion de sécurité sont mal alignés ou obstrués. Lorsque les capteurs sont alignés et dégagés, effectuer un cycle d’ouverture

et de fermeture complet de la porte en utilisant la télécommande ou les boutons UP et DOWN. La programmation est terminée Si on ne parvient pas à actionner la porte, répéter les étapes de la

programmation de la course.

Réglages

3.2 Appuyer sur le bouton-poussoir de

la télécommande pour fermer la

porte. La porte ne se déplacera pas

plus de 2,5 cm (1 po) et l’éclairage

de l’ouvre-porte de garage clignotera

10 fois.

Essai du Systéme Protector®

3.1 Ouvrir la porte. Mettre la boîte en carton

de l’ouvre-porte sur le chemin de la porte.

L’ouvre-porte de garage ne se fermera pas à

l’aide d’une télécommande si le témoin DEL

d’un des deux capteurs d’inversion est éteint

(ce qui avertit que le détecteur est mal aligné

ou obstrué).

Si l’ouvre-porte de garage ferme la porte

lorsque le capteur d’inversion de sécurité

est obstrué (et que les capteurs ne sont pas

à plus de 15 cm (6 po) du sol), appeler un

technicien formé en systèmes de porte.

2.1 La porte étant entièrement ouverte,

placer une planche de 3,8 cm (1 1/2 po)

d’épaisseur (ou un 2 x 4 à plat) sur le

plancher, centrée sous la porte de garage.

Essai du système d’inversion de sécurité

2.2 Appuyer sur le bouton-poussoir de

la télécommande pour fermer la porte.

La porte DOIT remonter quand elle

entre en contact avec la planche.

Si la porte s’arrête et ne remonte pas en

raison de l’obstruction, augmenter la course

de fermeture (voir l’étape de réglage nº 1).

Répéter l’essai. Lorsque la porte remonte au

contact de la planche de 3,8 cm (1 1/2 po),

retirer la planche et ouvrir-fermer la porte 3

ou 4 fois aﬁn de vériﬁer le réglage.

Si l’essai échoue encore, appeler un

technicien formé en systèmes de porte.

Sans un système d’inversion de sécurité bien

installé, des personnes (plus particulièrement

les petits enfants) pourraient être GRIÈVEMENT

BLESSÉES ou TUÉES par une porte de garage

qui se referme.

• On DOIT procéder à une vériﬁcation

mensuelle du système d’inversion de sécurité.

• Après avoir effectué quelque réglage que

ce soit, on DOIT faire l’essai du système

d’inversion de sécurité. La porte de garage

DOIT remonter au contact d’un objet d’une

hauteur de 1-1/2 po (3,8 cm) (ou un 2 x 4

posé à plat) sur le sol.

ATTENTION

AVERTISSEMENTAVERTISSEMENT AVERTISSEMENT

AVERTISSEMENT

Sans un système d’inversion de sécurité bien

installé, des personnes (plus particulièrement

les petits enfants) pourraient être GRIÈVEMENT

BLESSÉES ou TUÉES par une porte de garage

qui se referme.

ATTENTION

AVERTISSEMENT AVERTISSEMENT

AVERTISSEMENT

AVERTISSEMENTAVERTISSEMENT

AVERTISSEMENT

Antes de comenzar

Installation

REEMPLAZO DE LA TARJETA LÓGICA DEL RECEPTOR

Modelos 045DCT y 045DCT125

1.2 A ﬁn de conservar su garantía,

coloque la etiqueta suministrada

sobre la etiqueta existente en el

panel posterior del abre-puertas de

garaje.

1.1 Retire la lente de luz tirando de los

lados superiores de la lente de luz y

rotando la lente de luz hacia abajo.

Ajuste los precintos de la lente de

luz para retirar la lente del panel

posterior.

NOTA: Los productos ilustrados en las instrucciones son para su referencia. Su producto puede verse diferente.

1.3 Desconecte del abre-puertas de

garaje la alimentación eléctrica y la

batería (si estuviera usando una).

Retire la tarjeta lógica del receptor

2.1 Desconecte los cables de los terminales de conexión

rápida (A). Retire el panel posterior de la tarjeta lógica del

receptor del abre-puertas de garaje.

2.2 Desenchufe los hatos de cable de la tarjeta lógica

del receptor. Para retirar los hatos, puede necesitar

pinzas de punta ﬁ

na.

2.3 Retire la tarjeta lógica del

receptor del panel posterior

retirando los 2 tornillos y

soltando los 2 precintos.

Tornillos

Precintos

Para evitar que se dañe la tarjeta lógica/

el receptor, NO toque la tarjeta de circuito

impresa de la tarjeta lógica/del receptor de

reemplazo durante la instalación.

SIEMPRE uso los guantes protectores y

protección ocular cuando cambiar la batería

o trabajando cerca el compartimiento de la

batería.

PRECAUCIÓN

ADVERTENCIA

Para reducir el riesgo de INCENDIO o LESIONES

a las personas:

• Desconecte TODA la corriente eléctrica y de la

batería ANTES de realizar cualquier servicio o

mantenimiento.

PRECAUCIÓN

ADVERTENCIA

Para insertir o soltar

el cable, empuje la

lengüeta hacia dentro

con la punta de un

destornillador

Rojo

Blanco

Gris

Instale la nueva tarjeta lógica del receptor

3.1 Conecte el hato de cables a la nueva

tarjeta lógica del receptor. Al volver

a conectar el arnés del cable, esté

seguro que las lengüeta en el arnés

del cable están haciendo frente al panel

de extremo, no la tarjeta de lógica.

3.3 Vuelva a insertar los cables.

Cables de control de la puerta:

• el cable blanco en el terminal blanco.

• el cable blanco/rojo en el terminal

rojo.

Cables de los sensores de seguridad:

• los cables blancos en el terminal

blanco.

• los cables blancos/negros en el

terminal gris.

NOTA: SE DEBERÁ REALIZAR UNA PRUEBA DEL SISTEMA DE REVERSA DE SEGURIDAD PARA ASEGURAR UN FUNCIONAMIENTO SEGURO.

Programacíon

1.1 Presione y suelte el botón “Aprendizaje” del abre-puertas de garaje. La luz indicadora de

“Aprendizaje” permanecerá encendida durante 30 segundos.

1.2 En menos de 30 segundos, mantenga

presionado el botón del control remoto.

Programar un control remoto usando el botón “Aprendizaje”

3.4 Instale la lente de luz alineándola

con las bisagras y colocándola en

su lugar. Vuelva a conectar la energía.

NOTA: Al instalar la lente de luz, asegúrese

de que los cables de la antena cuelguen

derechos hacia abajo.

3.2 Inserte los cables de la antena a través

de los oriﬁcios del panel posterior.

Coloque la tarjeta lógica del receptor en

su lugar en el panel posterior y sujétela

con tornillos.

NOTA: En algunos

modelos, el

cable corto de la

antena se deberá

colocar en los

compartimientos

del panel posterior.

Cables de

la antena

Cables de

la antena

Para insertir o soltar el

cable, empuje la lengüeta

hacia dentro con la punta

de un destornillador.

Rojo

Blanco

Gris

1.3 Suelte el botón cuando la luz del

abre-puertas de garaje parpadee. Ya

aprendió el código. Si no se han

colocado las bombillas, se escucharán

dos chasquidos.

Luz indicadora de

“Aprendizaje”

Botones de

LEARN amarillo

Tarjeta de lógica

Panel de

extremo

Arnés del

cable

Lengüeta

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Receptor de Chamberlain

Chamberlain

Chamberlain 860EV Manual de usuario

Chamberlain

Chamberlain 050DCTBMC Manual de usuario

Chamberlain

Chamberlain TriCode TCR2 Manual de usuario

Chamberlain

Chamberlain STAR1000 Manual de usuario

Chamberlain

Chamberlain 050DCTB Manual de uso y cuidado

Chamberlain

Chamberlain STAR450 Series Manual de usuario

Chamberlain

Chamberlain LiftMaster 850LM Manual de usuario

Chamberlain

Chamberlain 850LMC Manual de usuario

Chamberlain

Chamberlain LiftMaster PROFESSIONAL 635-315LM Manual de usuario

Chamberlain

Chamberlain LiftMaster Professional 365LM Manual de usuario

Chamberlain

Chamberlain STAR450 Series Manual de usuario

Chamberlain

Chamberlain PPWR Manual de usuario

Chamberlain

Chamberlain Star1000EV Manual de usuario

Chamberlain

Chamberlain Liftmaster ULTRX900R Manual de usuario

Chamberlain

Chamberlain 7433E Manual de usuario

Chamberlain

Chamberlain LiftMaster Star250 Manual de usuario

Chamberlain

Chamberlain 5002EX Manual de usuario

Chamberlain

Chamberlain LiftMaster Star250 Manual de usuario

Chamberlain

Chamberlain LiftMaster Professional 323LM Manual de usuario

Chamberlain

Chamberlain 635LM - Sears LiftMaster Chamberlain Manual de usuario

Chamberlain

Chamberlain LiftMaster Star250 Manual de usuario

Chamberlain

Chamberlain 050DCTWFLK Manual de usuario

Chamberlain

Chamberlain 41A6128 Manual de usuario

Chamberlain

Chamberlain PPWR Manual de usuario

Manuales populares de Receptor de otras marcas

Garmin

Garmin GA 23 Manual de usuario

Aiphone

Aiphone PS-12F Manual de usuario

IMES

IMES TCS-01CA-PMI Manual de usuario

BWI Eagle

BWI Eagle AIR-EAGLE SR Manual

AMIMON

AMIMON AMN12310 WHDI Manual de usuario

Dual

Dual DMCPA79BT Instrucciones de funcionamiento

Sound Associates

Sound Associates SA652P Manual de usuario

Sherwood

Sherwood NewCastle R-772 Manual de usuario

Audio

Audio A10-RX Series Manual de usuario

AllSee

AllSee PushShare PSRV1.1 Manual de usuario

DEMAG

DEMAG DRC-DR D2 Manual de usuario

Teleco

Teleco TVRCL868A02 Manual de usuario

Bosch

Bosch RF3222E Manual de usuario

Kramer

Kramer 631R Manual de usuario

Xpress

Xpress xmc10 Manual de usuario

JVC

JVC KD-MR1BTS Manual de usuario

Omega Engineering

Omega Engineering UWTC-REC3 Manual de usuario

e-survey

e-survey E300 Pro Manual de usuario
