SOLARMW

SOLARMB

Lectores Mifare®13,56 MHz - Wiegand

13,56 MHz Mifare®Readers - Wiegand

ESPAÑOL

ENGLISH

Junta de

espuma Tornillo

3x30 Taco de

jación S5

Herramienta

TORX®

Tornillo TORX®

3x8 Varistor

SOLARMW(MB) 1 2 2 1 1 1

2cdvigroup.com

Wiegand 26, 30 o 44 bits.

Conexión directa a control de accesos o a

través de controlador de puerta (INTBUSW).

Electrónica sellada con resina epoxi.

Señalización visual y sonora.

30 cm de cable.

Disponible en blanco y negro.

Dimensiones (A x A x P): 130 x 90 x 28 mm.

Tecnología: 13,56 MHz.

Alimentación: 12 Vcc.

Consumo: 220 mA.

1] PRESENTACIÓN DE PRODUCTO

3] ELEMENTOS INCLUIDOS

2] NOTAS Y RECOMENDACIONES

130

Recomendaciones de

instalación

Para asegurar el sistema,

no se olvide de instalar un

varistor en paralelo a cada

uno de los dispositivos de

cierre.

Fuentes de alimentación

ADC335 y BS60, siempre

que el lector no esté ali-

mentado por el control de

accesos o el controlador de

puerta INTBUSW.

Cable recomendado

Cable 4 pares 6/10

(AWG 24).

Este producto se

suministra con un

varistor.

Un varistor regula las sobre-

tensiones causadas por la

bobina de una cerradura en

su activación o desactivación;

debe conectarse directamente

a los bornes de la cerra-

dura o ventosa gestionada

por el equipo. Si el control

de accesos gestiona varias

cerraduras, cada una debe

tener su propio varistor. En

caso de usar una ventosa de

cizalla u otro tipo de cierre, se

recomienda usar una fuente

de alimentación exclusiva para

el cerradero.

Para una

iluminación

óptima, no

deje cable

enrollado en

el interior del

producto

Certicado CE

Certicado FCC CFR 47

conforme parte 15

WEEE

IP53

-25°C a +70°C

SOLARMW-SOLARMB

Lectores Mifare®13,56 MhHz - Wiegand

MANUAL DE INSTALACIÓN

3cdvigroup.com

1Mida y marque las posiciones del agujero del cableado

y de los tornillos de jación (diámetros de 15 y 5 mm

respectivamente). Utilice la tapa trasera del lector para

ayudarse.

2Coloque la junta de espuma en la tapa trasera del

lector comenzando por la parte inferior (Fig. A). La junta

debe sobresalir aproximadamente 2 mm por encima de

la tapa trasera del lector (Fig. B).

4] MONTAJE

Asegúrese de que todas las piezas necesarias están incluidas en la caja del producto. Utilice las herramientas

adecuadas para cada tipo de instalación (taladro, destornilladores, cinta métrica...) y siga las instrucciones de

montaje del lector.

Fig. A

Fig. B

Fig. C

3Coloque los tacos, pase el cableado y haga las conexiones según el esquema indicado en este manual. Después,

je la tapa trasera a la pared con los tornillos y coloque el lector, aanzándolo con el tornillo TORX®suministrado

(Fig. C). No olvide colocar el varistor en paralelo al dispositivo de cierre utilizado.

Junta de espuma

SOLARMW-SOLARMB

Lectores Mifare®13,56 MhHz - Wiegand

MANUAL DE INSTALACIÓN

4cdvigroup.com

Al conectar el lector

- El LED verde se enciende 1 seg.

- El LED rojo se enciende 1 seg.

- Se emite un pitido durante 1 seg.

Funcionamiento

- Activación de buzzer con 0 V.

- Activación de LED con 0 V.

C20

R19

C28

CR1

CR2

CR4

CR5

CR8

C55 C56

C57

C62 C63

C64

C65

C66

C67

C68

C69

C70

CR30

C73

C74

C75

CR6

C77

C78

C9 D2

R10

R11

R12

R13

R14

R15

R16

R17

R18

Q2Q4

R28

R29

Q6Q7 Q8

R30

R31R33 R34

R35

R36 R37

R38

R39

R40

R46

R48

R49

R50

R51R52

R53

R54

R55

R56

R57

R58

R59

R60

R61

R62

R63

R64

R65

R66

R67

R68

R69

R70

R71

R72

R73

R74

R75

R76

R77

R78

R80

C10

C13

C14

1 P3

C27

CR7

C76

CR9

CR28

CR20

CR27

CR21

CR29

CR19

ONON

+ -

BZ3

CR10

CR12

CR15

CR13

CR25

CR26

CR24

MM16

MM14

MM3

MM10

CR11

CR3 MM1

MM15 C58

R25

C61

C24

C59

C25

CR22

CABLEADO

Rojo Alimentación 12 Vcc

Negro 0 V

Azul Clock

Verde Data 0

Blanco Data 1

Marrón Buzzer

Amarillo LED verde

Naranja LED rojo

Funcionamiento de los LED

LED verde LED rojo Estado

OFF OFF Inactivo

OFF ON Rojo

ON OFF Verde

ON ON Azul

1 2

OFF OFF

26 bits

1 2

ON OFF

30 bits

1 2

OFF ON

44 bits

1 2

ON ON

Non usado

Standard

Pull up a 12 V o 5 V Para salidas de colector

abierto, existen dos posibilidades:

OFF = 5 V

ON = 12 V

Presentación de tarjeta

(DIP3 = ON)

- Tag leído: El LED naranja se

enciende durante 0,15 segundos y

se emite un pitido antes de conti-

nuar con la validación.

- Tag no leído: Sin efecto.

5] ESQUEMA DE CABLEADO

POSICIONAMIENTO DIPSWITCH 1 Y 2

Posicionamiento Dipswitch 3

Posicionamiento Dipswitch 4

OFFON

ONON

SOLARMW-SOLARMB

Lectores Mifare®13,56 MhHz - Wiegand

MANUAL DE INSTALACIÓN

5cdvigroup.com

6] FORMATO DE SALIDA WIEGAND 26, 30 Y 44 BITS

Cronogramas

Salidas en colector abierto con pull ups internos de 1 K a +5 o +12 V según posición de dipswitch ST4.

Formato Wiegand 26 bits

Formato de 26 bits hexadecimal. La comunicación se efectúa por una conexión Wiegand de 26 bits (señales:

DATA1, DATA0 y CLOCK) en la que la trama se descompone de la siguiente manera:

1 - Primera paridad: 1 bit – paridad par de los primeros 12 bits.

Código del tag: 6 mitades de un byte que representan los últimos 6 dígitos del código (4 bit = 1 dígito).

Cada byte se transmite desde el bit 7 al bit 0.

2 - Segunda paridad: 1 bit – paridad impar de los últimos 12 bits.

Bit 1 Bit 2 a bit 25 Bit 26

Paridad par de bit 2 a bit 13 Datos (24 bits)

Paridad impar de bit 14 a bit 25

Ejemplo: para una tarjeta donde el código hexadecimal es 0100166A37.

1 0001 0110 0110 1010 0011 0111 0

Paridad 1 1 6 6 A 3 7 Paridad 2

El código que se transmite en hexadecimal es 166A37.

Paridad 1: «0» si el número de 1 desde el bit 2 al bit 13 es par.

«1» si el número de 1 desde el bit 2 al bit 13 es impar.

Paridad 2: « 0» si el número de 1 desde el bit 14 al bit 25 es impar.

«1» si el número de 1 desde el bit 14 al bit 25 es par.

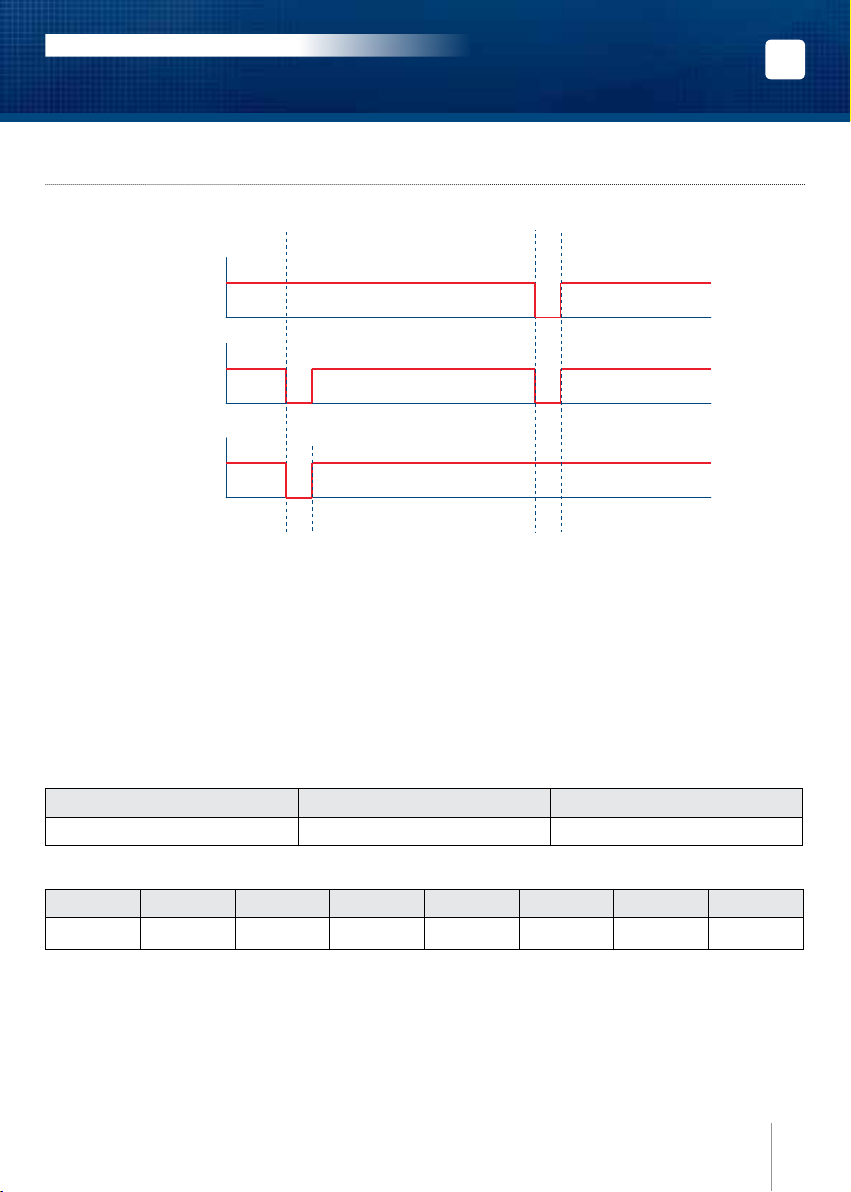

Lógica 0

\DATA1

\CLOCK

\DATA0

50 μs 50 μs

2ms 2ms

Lógica 1

SOLARMW-SOLARMB

Lectores Mifare®13,56 MhHz - Wiegand

MANUAL DE INSTALACIÓN

6cdvigroup.com

Formato Wiegand 30 bits

Formato de 30 bits hexadecimal. La comunicación se efectúa por una conexión Wiegand de 30 bits (señales:

DATA1, DATA0 y CLOCK) en la que la trama se descompone de la siguiente manera:

1 - Primera paridad: 1 bit – paridad par de los primeros 14 bits.

Código del tag: Se forma con 7 mitades de un byte.

Cada byte se transere desde el bit 7 al bit 0.

2 - Segunda paridad: 1 bit – paridad impar de los últimos 12 bits.

Bit 1 Bit 2 à bit 29 Bit 30

Paridad par de bit 2 a bit 15 Datos (28 bits) Paridad impar de bit 16 a bit 29

Ejemplo: para una tarjeta cuyo código hexadecimal es 0102166A37.

1 0010 0001 0110 0110 1010 0011 0111 1

Paridad 1 2 1 6 6 A 3 7 Paridad 2

El código que se transmite en hexadecimal es 2166A37.

Paridad 1: «0» si el número de 1 desde el bit 2 al bit 15 es par.

«1» si el número de 1 desde el bit 2 al bit 15 es impar.

Paridad 2: «0» si el número de 1 desde el bit 16 al bit 29 es impar.

«1» si el número de 1 desde el bit 16 al bit 29 es par.

FORMATO WIEGAND 44 BITS

Formato de 44 bits hexadecimal. La comunicación se efectúa por una conexión Wiegand de 44 bits (señales:

DATA1, DATA0 y CLOCK) en la que la trama se descompone de la siguiente manera:

Datos: SN de 10 dígitos en hexadecimal (MSByte en primer lugar).

Cada dígito en hexadecimal = 4 bit (MSBit en primer lugar).

LRC : 4 bit = O restringido entre los dígitos de los datos (MSBit en primer lugar).

Bit 1 a bit 40 Bit 41 a bit 44

SN de la tarjeta, MSBit primero LRC

Ejemplo: para una tarjeta EM cuyo SN en hexadecimal es 01001950C3.

0000 0000 0000 0000 0001 1001 0101 0000 1100 0011 0011

01001950C33

El código que se transmite en hexadecimal es 01001950C3.

SOLARMW-SOLARMB

Lectores Mifare®13,56 MhHz - Wiegand

MANUAL DE INSTALACIÓN

7cdvigroup.com

7] GESTIÓN DE LED EN EL SISTEMA DE CONTROL DE ACCESOS CENTAUR

AJUSTES DEL

LED VERDE

AJUSTE DEL

LED ROJO

VERDE ACCESO CONCEDIDO

ROJO ACCESO DENEGADO

AZUL EN STAND-BY

SIGNIFICADO

DE LED

SOLARMW-SOLARMB

Lectores Mifare®13,56 MhHz - Wiegand

MANUAL DE INSTALACIÓN

8] NOTAS

8cdvigroup.com

Wiegand 26, 30 or 44 bit.

Direct connection or with the door controller

(INTBUSW).

PCB sealed in epoxy.

Audible and visual feedback.

30cm pigtail wire connection.

Versions available: white or black.

Dimensions (L x W x D): 130 x 90 x 28mm.

Technology: 13.56Mhz.

Input voltage: 12V dc.

Consumption: 220mA.

1] PRODUCT PRESENTATION

3] MOUNTING KIT

2] REMINDERS AND RECOMMENDATIONS

130

Foam seal 3x30

TF screw S5 Plastic

anchor Torx® bit 3x8

Torx®screw Varistor

SOLARMW(MB) 1 2 2 1 1 1

Important

To protect the device from

back-emf, do not forget to

install the varistor across

the

lock terminals, in parallel.

Suggested power supplies

ARD12 & BS60 (in case the

reader is powered neither

by the controller nor by the

reader controller INTBUSW).

These products must be

powered in 12Vdc and the

power supply should be

certied EN60950-1:2006/

A11:2009 standards and

should be designed to be a

low power supply source.

Recommended cables

4 twisted pairs 0.6mm (AWG 24).

This product is supplied

with a varistor.

The varistor must be

connected directly to the

locking system terminals

(electric strikes, electro-

magnet, or lock) operated

by the device. If the device

functions with several locking

systems, each one must

be tted with a varistor.

The varistor limits overload

produced by the strike coil,

known as self-effect or

back-emf. If you are using

a “Shear Lock”, electromagne

or other type of electric lock,

we recommend the use of

a dedicated power supply

for the lock.

For optimal

illumination,

do not fold

the cable

inside

the product.

CE Certication

Certication FCC CFR 47

part 15 compliance

WEEE

IP53

-25°C to +70°C

SOLARMW-SOLARMB

13.56Mhz Mifare® Reader - Wiegand

INSTALLATION MANUAL

9cdvigroup.com

1Measure and mark the center lines to determine the

reader position. Drill the xing screw holes (Diameter:

5mm). Drill the wiring access area (Diameter:

15mm).

2Place the foam seal at the back of the reader. Take

care to begin from the bottom. (Sch. a). The foam

seal must be visible (about 2mm) on the top-back

of the reader (Sch. b).

4] MOUNTING

Make sure that there are no pieces missing from the mounting kit. Use the correct tools according to the

installation (drill, screwdrivers, tape measure,...) and follow the mounting instructions of the reader.

Sch. a

Sch. b

Sch. c

3 Insert the plastic plugs in the mounting holes, connect the cable (refer to wiring diagram on page 11), then fasten

the reader with the TORX® screw using the TORX® bit (Sch. c). Make sure that the varistor is connected across

the lock (refer to page 8 “Reminders and recommendations”).

Foam seal

SOLARMW-SOLARMB

13.56Mhz Mifare® Reader - Wiegand

INSTALLATION MANUAL

10 cdvigroup.com

When powered up

- Green LED illuminates for 1 second.

- RED LED illuminates for 1 second.

- Buzzer sounds for 1 second.

Operating mode

- Buzzer activated with 0V input.

- LEDs activated with 0V input.

C20

R19

C28

CR1

CR2

CR4

CR5

CR8

C55 C56

C57

C62 C63

C64

C65

C66

C67

C68

C69

C70

CR30

C73

C74

C75

CR6

C77

C78

C9 D2

R10

R11

R12

R13

R14

R15

R16

R17

R18

Q2Q4

R28

R29

Q6Q7 Q8

R30

R31R33 R34

R35

R36 R37

R38

R39

R40

R46

R48

R49

R50

R51R52

R53

R54

R55

R56

R57

R58

R59

R60

R61

R62

R63

R64

R65

R66

R67

R68

R69

R70

R71

R72

R73

R74

R75

R76

R77

R78

R80

C10

C13

C14

1 P3

C27

CR7

C76

CR9

CR28

CR20

CR27

CR21

CR29

CR19

ONON

+ -

BZ3

CR10

CR12

CR15

CR13

CR25

CR26

CR24

MM16

MM14

MM3

MM10

CR11

CR3 MM1

MM15 C58

R25

C61

C24

C59

C25

CR22

CABLE

Red Input voltage 12V dc

Black 0V

Blue Clock

Green Data 0

White Data 1

Brown Buzzer input

Yellow Green LED input

Orange Red LED input

Input LED management

Green LED Red LED Status

OFF OFF Off

OFF ON red

ON OFF green

ON ON blue

1 2

OFF OFF

26 bits

1 2

ON OFF

30 bits

1 2

OFF ON

44 bits

1 2

ON ON

Non attribué

Standard

Pulls up 12 V or 5 V

Open collector outputs:

OFFON

ONON

OFF= 5 V

ON = 12 V

Card Swiped (DIP3 = ON)

- Badge recognized: the orange

LED illuminates and the buzzer

activates for 150 milliseconds.

ONON

5] WIRING DIAGRAM

DIPSWITCH 1 & 2 POSITIONING

DIPSWITCH 3 POSITIONING

DIPSWITCH 4 POSITIONING

SOLARMW-SOLARMB

13.56Mhz Mifare® Reader - Wiegand

INSTALLATION MANUAL

Otros manuales para Mifare SOLARMW

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Lector de tarjetas de CDVI

CDVI

CDVI DGLPM WLC Manual de usuario

CDVI

CDVI SOLARKPW Manual de usuario

CDVI

CDVI NANOPW Manual de usuario

CDVI

CDVI SOLARMWD Manual de usuario

CDVI

CDVI NANOPB Manual de instrucciones

CDVI

CDVI Mifare Desfire EV1 Manual de usuario

CDVI

CDVI DESFire EV2 Manual de instrucciones

CDVI

CDVI DGLPWLC Manual de usuario

CDVI

CDVI DGLPM WLC Manual de usuario

CDVI

CDVI DGLP60WLC Manual de usuario

CDVI

CDVI SOLARPW Manual de usuario

CDVI

CDVI DGLIMWLC Manual de usuario

CDVI

CDVI KRYPTO K2 Manual de instrucciones

CDVI

CDVI DGLP FN WLC 26 Manual de usuario

CDVI

CDVI U4GO A6U48 Manual de usuario

CDVI

CDVI STAR1M Manual de usuario

CDVI

CDVI U4Go Series Manual de usuario

CDVI

CDVI DGLPTWLC Manual de usuario

CDVI

CDVI KRYPTO K1BT Manual de instrucciones

CDVI

CDVI MOONARW Manual de usuario

CDVI

CDVI DGLPWLC Manual de usuario

CDVI

CDVI KRYPTO K2I Manual de usuario

CDVI

CDVI SOLARPW Manual de usuario

CDVI

CDVI NANOPW Manual de usuario

Manuales populares de Lector de tarjetas de otras marcas

Lindy

Lindy 43185 Manual de usuario

Lindy

Lindy 43185 Manual de usuario

ViziT

ViziT RD-4F Manual de usuario

Jinmuyu Electronics

Jinmuyu Electronics MR811 Series Manual de usuario

AVID ID

AVID ID AVID1043 Manual de usuario

Conrad

Conrad PCMCIA Manual de usuario

Rosslare

Rosslare DR-6255 Manual de usuario

Lindy

Lindy 51541 Manual de usuario

Diapro T?bbi Ürünler

Diapro T?bbi Ürünler Across System Manual de usuario

Johnson Controls

Johnson Controls Kantech tyco ioSmart Manual de usuario

ACS

ACS ACR122L Manual de usuario

Secukey

Secukey S2-MF Manual de usuario

Elecom

Elecom MR-SMC07 series Manual de usuario

Alien

Alien ALR-9800 Manual de usuario

ACS

ACS ACR310 Manual de usuario

Datamars

Datamars R-IN1300 MID Manual de usuario

Alarm Lock

Alarm Lock AL-PRE2 Manual de usuario

xpr

xpr B100PROX-AH Guía del usuario
