Carel pRack pR300T Manual de usuario
Integrated Control Solutions & Energy Savings
Manuale d’uso
User manual
Parallel compression
for transcritical systems
Function available for pRack pR300T controller
3+030220585 - 1.1 - 10.12.2015
ITA
Indice
1. INTRODUZIONE 5
2. MODALITÀ DI UTILIZZO 6
3. CONDIZIONI PER L’ATTIVAZIONE 7
4. AZIONI SUL SETPONT DELLA VALVOLA RPRV PER L’ATTIVAZIONE 8
5. REGOLAZIONE PER LA COMPRESSIONE PARALLELA 9
Un solo compressore modulante ...................................................................................................................................................9
Due o più compressori .......................................................................................................................................................................... 9
6. FUNZIONAMENTO CON SCHEDA ESTERNA E I/O DIGITALI 10
Configurazione della scheda principale .................................................................................................................................. 10
Configurazione della scheda per la compressione parallela ...................................................................................... 11
7. FUNZIONAMENTO CON SCHEDA CONNESSA IN PLAN 14
8. FUNZIONAMENTO CON COMPRESSORE INTEGRATO 16
9. MASCHERE DI INFORMAZIONE 18
Compressione parallela per centrali transcritiche
Funzione disponibile per il controllo pRack pR300T
5+030220585 - 1.1 - 10.12.2015
ITA
Fig. 1.a
Tipicamente nelle zone dal clima caldo, la valvola RPRV (valvola di flash o di media pressione) tende a lavorare
a percentuali di apertura elevate per lungo tempo e questo forza i compressori di media temperatura a
lavorare maggiormente e con un’elevata differenza di pressione tra aspirazione e scarico.
L’utilizzo di un compressore, o di una batteria di compressori, posti tra il ricevitore e lo scarico dei compressori
di media temperatura, come mostrato in Figura 1.a, fornisce i seguenti vantaggi:
• riduzione dell’utilizzo della valvola RPRV;
• maggior efficienza per alte pressioni nel gas cooler;
• maggior efficienza per alte temperature esterne.
1. INTRODUZIONE
6
+030220585 - 1.1 - 10.12.2015
ITA
2. MODALITÀ DI UTILIZZO
Ci sono tre modi per gestire la compressione parallela:
1. tramite scheda esterna e ingressi/uscite digitali per il controllo
Fig. 2.a
2. via rete pLAN con l’utilizzo di una scheda dedicata con indirizzo 9
Fig. 2.b
3. come funzione integrata nella scheda pRack principale (limitata ad 1 compressore modulante).
7+030220585 - 1.1 - 10.12.2015
ITA
3. CONDIZIONI PER L’ATTIVAZIONE
Oltre all’abilitazione della funzionalità tramite la maschera Cca01
la compressione parallela viene attivata in base alla percentuale di apertura della valvola RPRV e alla
temperatura di uscita del gas cooler. In particolare:
• la temperatura di uscita del Gas Cooler deve essere maggiore di un soglia;
• la percentuale di apertura della valvola RPRV deve essere maggiore di una soglia per un tempo impostabile.
La maschera Cca02 permette di specificare il valore delle sopracitate soglie:
La compressione parallela viene disattivata, con il conseguente ripristino del setpoint nominale per la valvola
RPRV, se si verifica almeno una delle condizioni seguenti:
• il prack viene messo in OFF (da maschera, supervisione o ingresso digitale);
• la temperatura d’uscita del Gas Cooler scende al di sotto della soglia TGC OFF.;
• la percentuale di regolazione richiesta alla compressione parallela si azzera.
NOTA: la funzione di Prevent di alta pressione e gli allarmi di alta pressione gestiti dalla scheda principale
avranno effetto solo sui compressori della linea 1 (media temperatura); non spegneranno la compressione
parallela, né ne decrementeranno la potenza utilizzata.
8
+030220585 - 1.1 - 10.12.2015
ITA
4. AZIONI SUL SETPONT DELLA VALVOLA
RPRV PER L’ATTIVAZIONE
Per evitare che la valvola di flash regoli simultaneamente all’azione della compressione parallela, in quanto
quest’ultima è più efficiente del bypass, il setpoint di regolazione della valvola RPRV è innalzato per forzarne
la chiusura.
SET POINT RPRV
35 barg
SET POINT RPRV
35 barg
SET POINT RPRV
38 barg
SET POINT RPRV
38 barg
OFF REGOLAZIONE ON REGOLAZIONE
ON REGOLAZIONE ON CHIUSA
1Richiesta per la compressione parallela 2Feedback dalla compressione parallela
3Richiesta di incremento del set point
per la valvola ash 4La valvola di ash tenderà a chiudersi
Fig. 4.a
Tramite la maschera Cca03 è possibile specificare l’offset da applicare al setpoint della valvola RPRV e il tempo
di incremento per l’applicazione dello stesso:
Quando la compressione parallela è disattivata per una delle condizioni sopracitate, il setpoint della valvola
RPRV viene riportato al valore nominale in un tempo specificato sempre nella maschera Cca03.
9+030220585 - 1.1 - 10.12.2015
ITA
5. REGOLAZIONE PER LA COMPRESSIONE PARALLELA

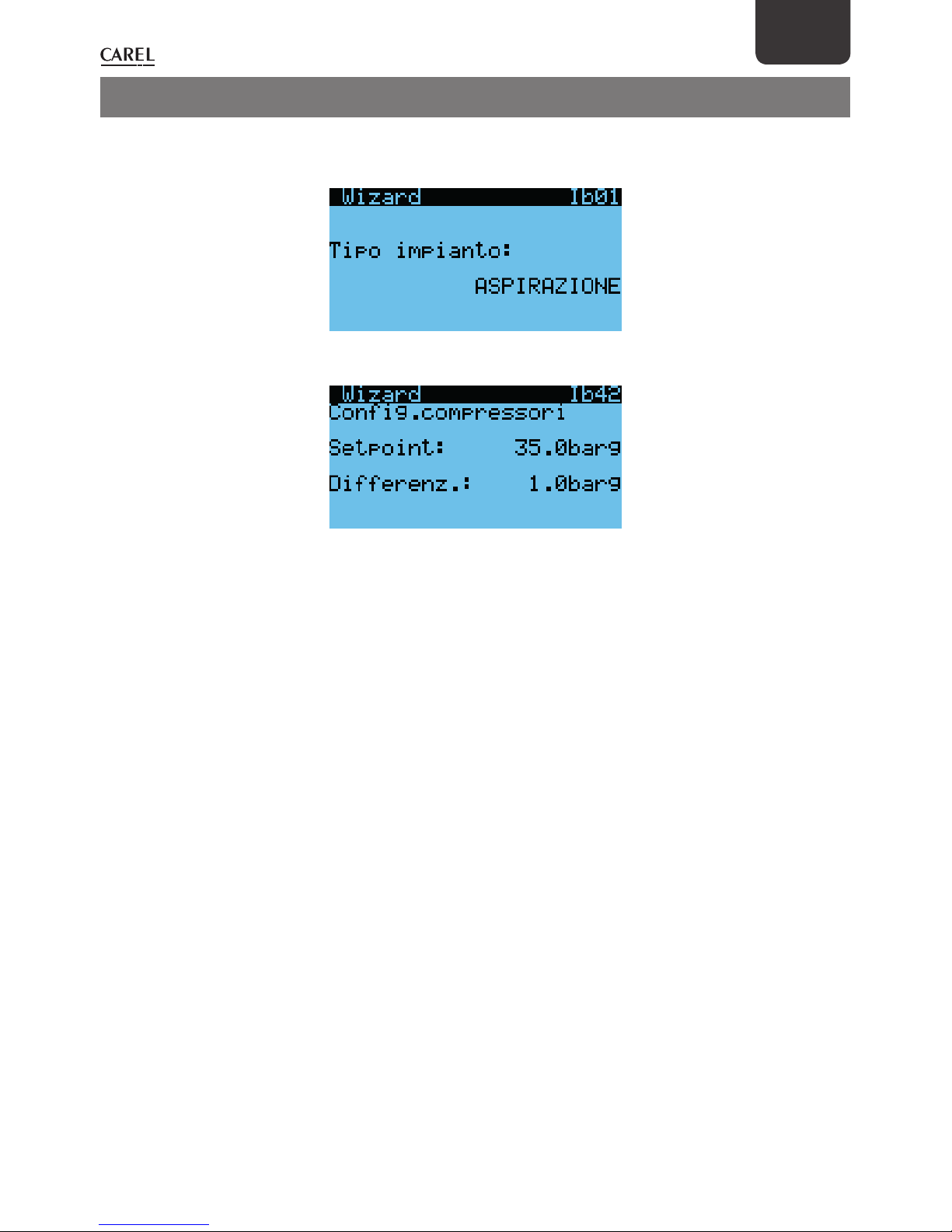

Nel caso in cui la compressione parallela sia affidata ad una scheda esterna, questa dovrà essere configurata
tramite Wizard considerando che si tratta di un sistema con sola aspirazione
e che il setpoint di regolazione è la pressione richiesta nel ricevitore della CO2
Come strategia di regolazione del compressore o dei compressori utilizzati per la compressione parallela, si
raccomandano le seguenti configurazioni.
Un solo compressore modulante
Nel caso sia presente un solo compressore modulante si raccomanda una regolazione di tipo proporzionale
con integrazione di errore, P+I. Il setpoint può essere lo stesso utilizzato nella regolazione della pressione del
ricevitore mediante valvola di flash. Ecco un esempio di configurazione:
• regolazione PROP.+INT.
• setpoint 35 barg
• differenziale 2 barg
• tempo integrale 120 secondi
Due o più compressori
Se la compressione parallela viene effettuata mediante l’utilizzo di più compressori, la strategia di regolazione
raccomandata è a Zona neutra.
In questo caso si suggerisce di specificare un setpoint di regolazione leggermente inferiore (e.g. 1 barg)
rispetto a quello utilizzato per la valvola di flash; questo per garantire l’attivazione tempestiva della
compressione parallela quando le condizioni lo richiedono.
10
+030220585 - 1.1 - 10.12.2015
ITA
6. FUNZIONAMENTO CON SCHEDA ESTERNA
E I/O DIGITALI
Fig. 6.a
Questo tipo di configuratone prevede l’utilizzo di una scheda esterna per la gestione della compressione
parallela, non collegata alla scheda principale tramite cavo seriale.
E’ potenzialmente utilizzabile ogni controllore pRack: Compact, pR100, pR100T, pR300, pR300T. Tuttavia si
raccomanda l’utilizzo di un controllore per centrali transcritiche, quindi pR100T o pR300T.
Congurazione della scheda principale
Quando le condizioni di regolazione riguardanti la percentuale di apertura della valvola di flash e della
temperatura di uscita dal Gas Cooler lo prevedono, la richiesta di avvio della compressione parallela è
realizzata tramite un’uscita digitale. La maschera Cca13 premette di scegliere quale DO utilizzare:
