Carbest 465113 Instrucciones de instalación
DE – BENUTZERHANDBUCH............…...... 2
EN – USER’S INSTRUCTION................…... 11
IT – MANUALE D’ISTRUZIONI.................. 21
ES – MANUAL DEL USUARIO.................... 31
NL – INSTUCTIEHANDLEIDING................. 41
FR – MANUEL D’UTILISATION.................. 51
FI – KÄYTTÖOHJE................................... 61
DK – BRUGERHÅNDBOG.......................... 71
SE – ANVÄNDARMANUAL......................... 81

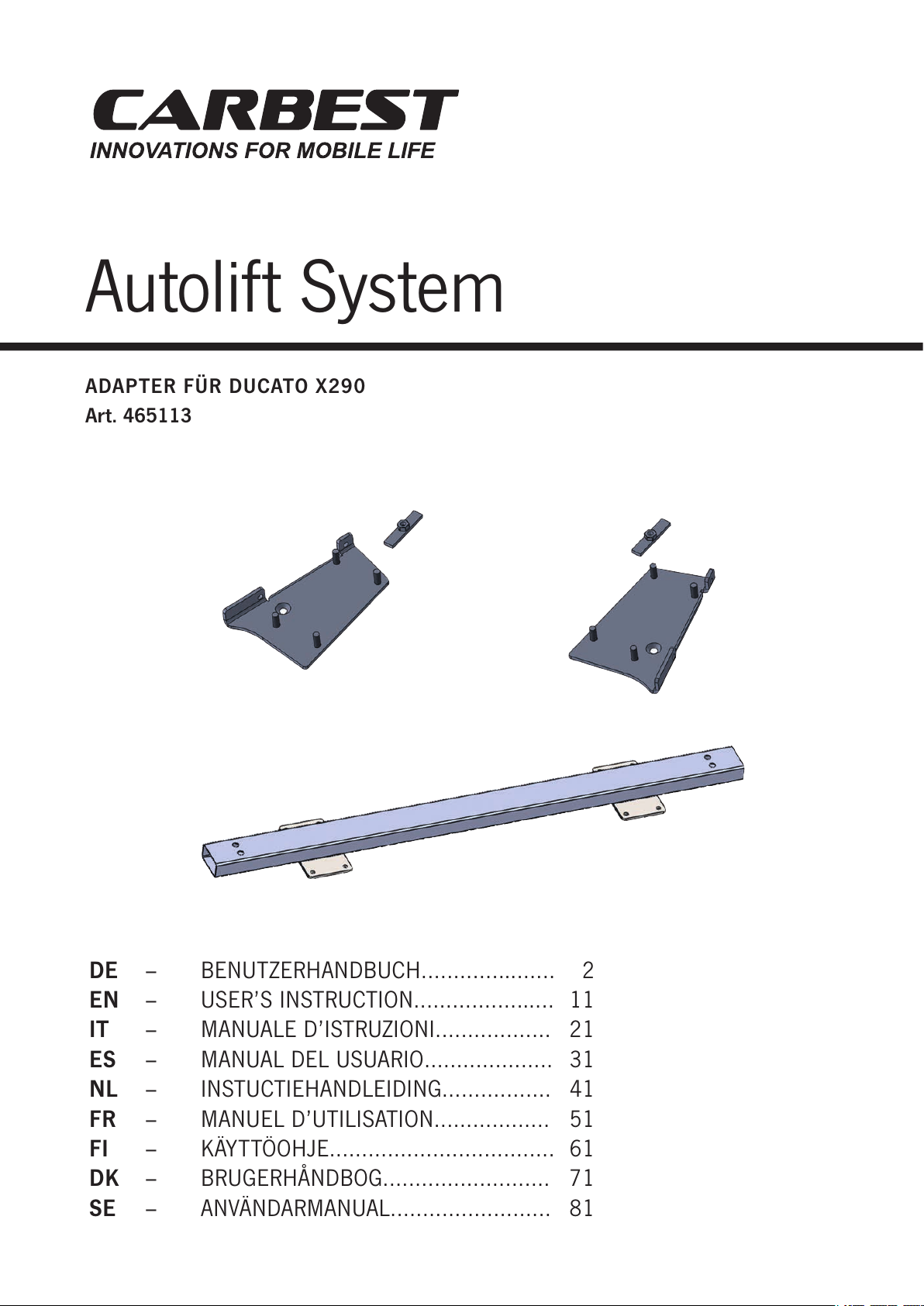

Autolift System
ADAPTER FÜR DUCATO X290
Art. 465113

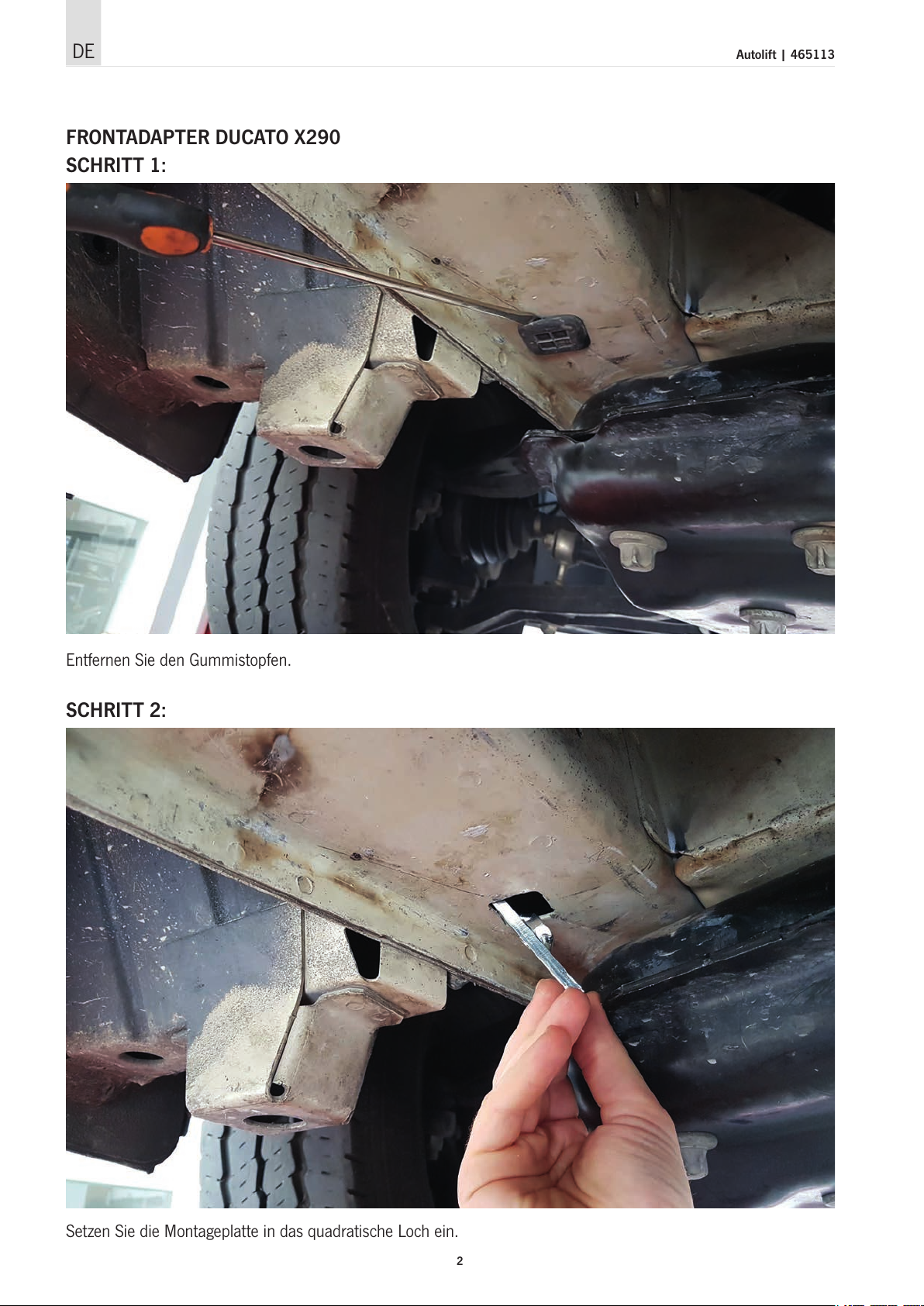

FRONTADAPTER DUCATO X290
SCHRITT 1:
Entfernen Sie den Gummistopfen.
SCHRITT 2:
Setzen Sie die Montageplatte in das quadratische Loch ein.
2
Autolift | 465113
DE

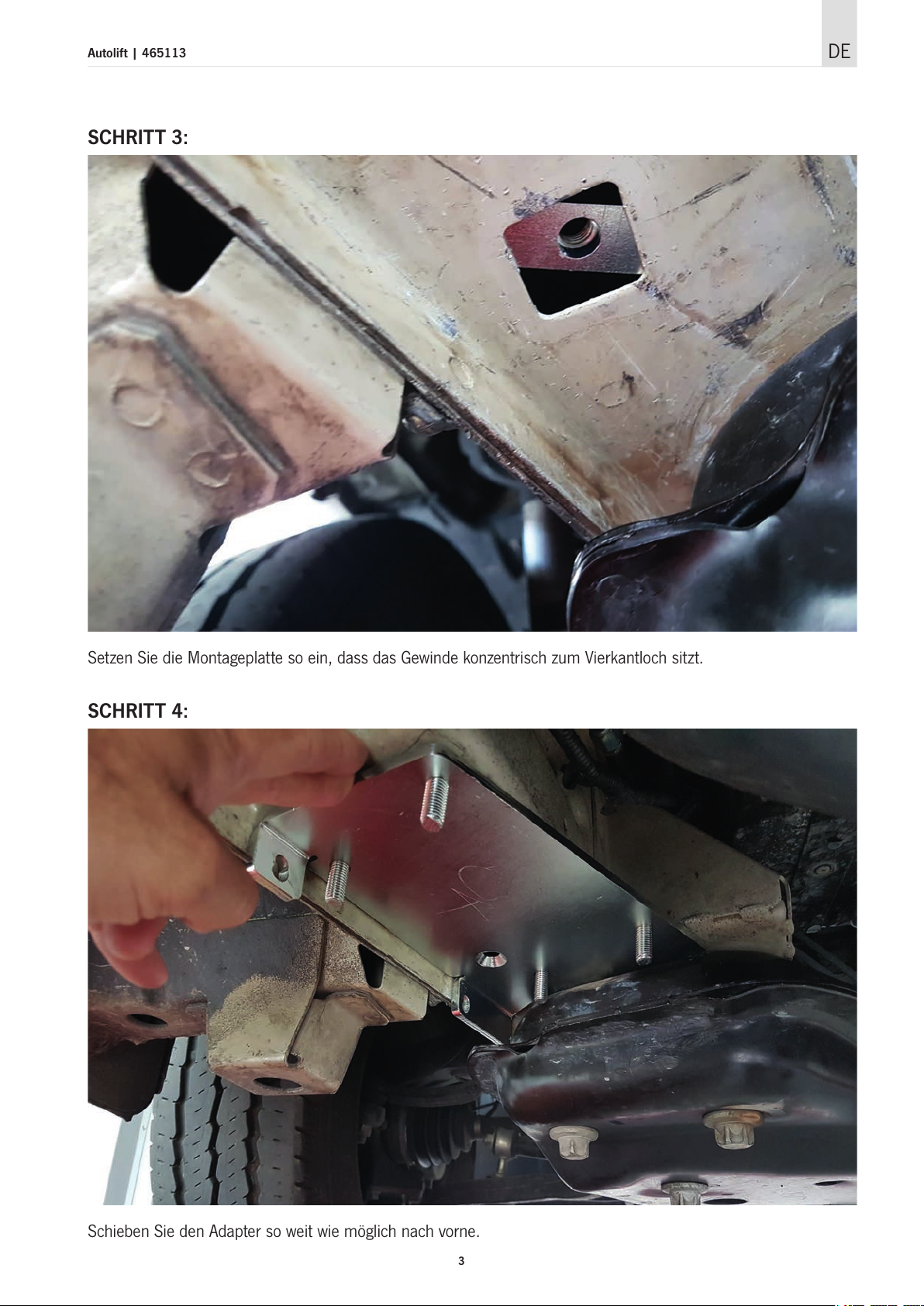

SCHRITT 3:
Setzen Sie die Montageplatte so ein, dass das Gewinde konzentrisch zum Vierkantloch sitzt.
SCHRITT 4:
Schieben Sie den Adapter so weit wie möglich nach vorne.
3
Autolift | 465113
DE

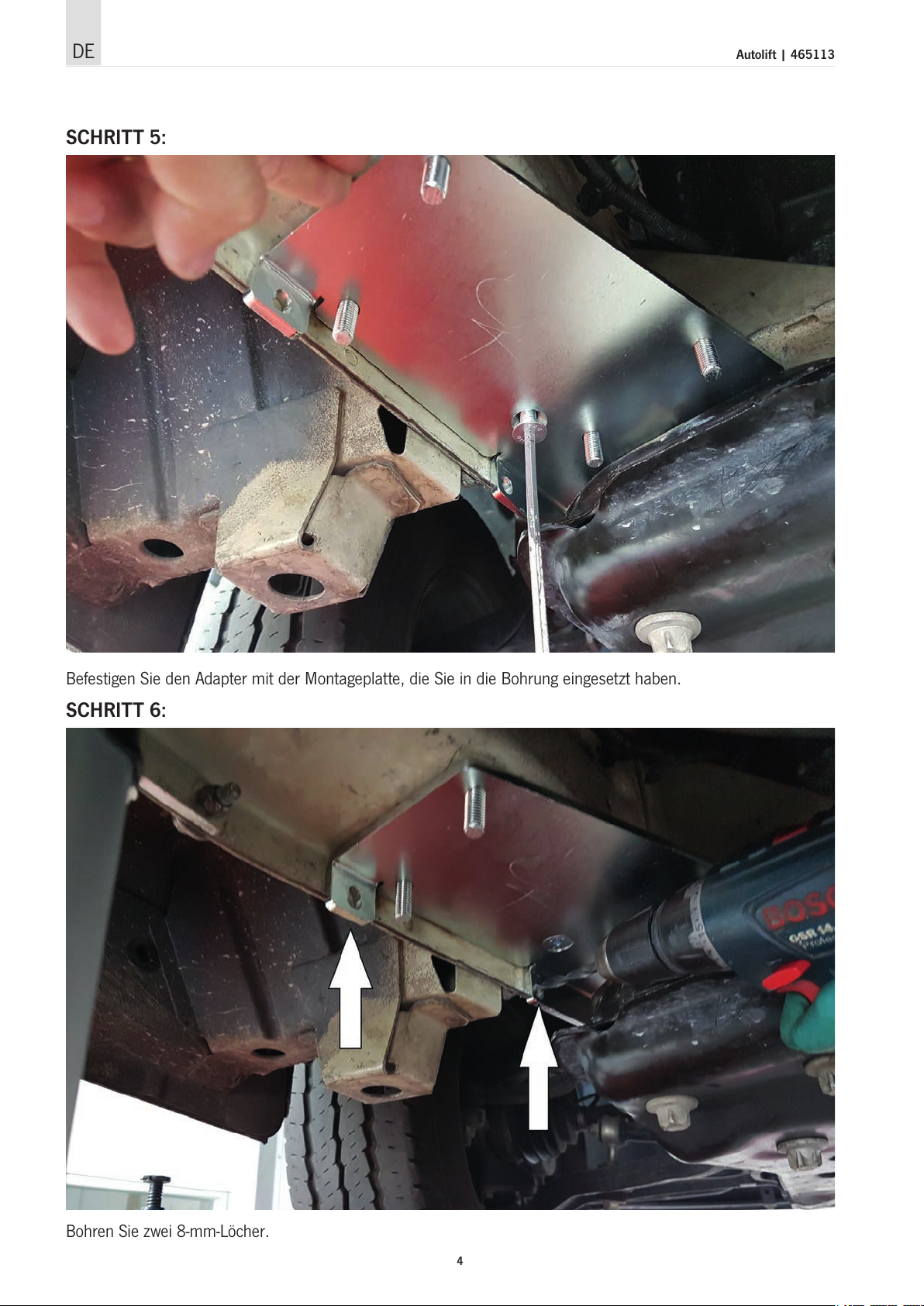

SCHRITT 5:
Befestigen Sie den Adapter mit der Montageplatte, die Sie in die Bohrung eingesetzt haben.
SCHRITT 6:
Bohren Sie zwei 8-mm-Löcher.
4
Autolift | 465113
DE
SCHRITT 7:
Montieren Sie die Adapterplatte mit zwei M8-Schrauben am Fahrzeuggestell.
SCHRITT 8:
Falls erforderlich, lösen Sie die Schrauben, die den Tank halten, und verschieben Sie ihn einige Zentimeter in
Richtung Fahrzeugmitte.
ACHTUNG:
DER MOTOR MUSS IMMER ZUR FAHRZEUGMITTE ZEIGEN, WÄHREND ER SICH NACH HINTEN BEWEGT.
5
Autolift | 465113
DE

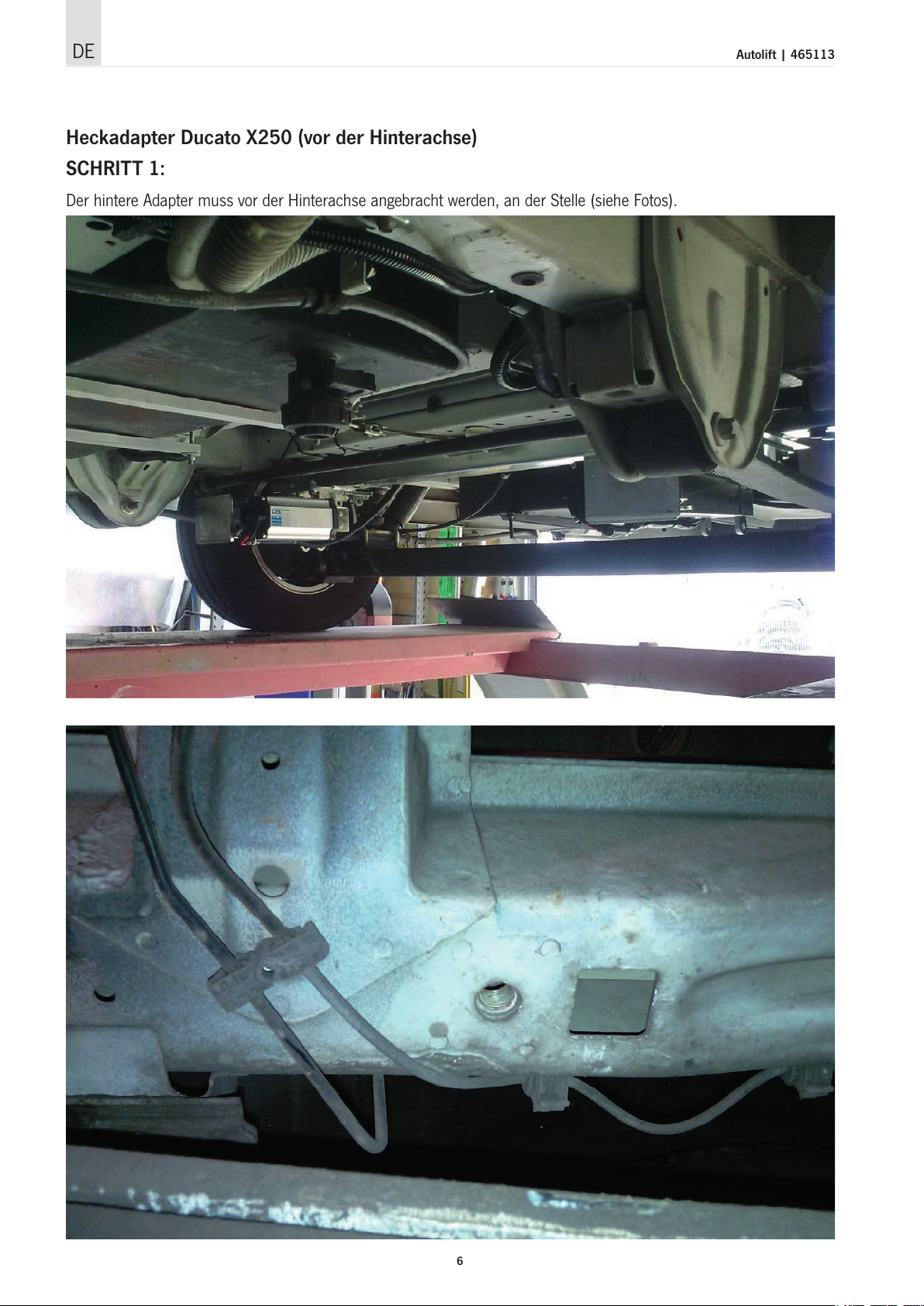

Heckadapter Ducato X250 (vor der Hinterachse)
SCHRITT 1:
Der hintere Adapter muss vor der Hinterachse angebracht werden, an der Stelle (siehe Fotos).
6
Autolift | 465113
DE
SCHRITT 2:
Setzen Sie die Montageplatte (die Platte mit nur einem Loch) ein und befestigen Sie sie mit den Schrauben 10 x 70
mm und 14 x 70 mm.
ACHTUNG: DIE BEIDEN HINTEREN MOTOREN MÜSSEN ZUR FAHRZEUGMITTE ZEIGEN, WÄHREND SIE
SICH NACH VORNE BEWEGEN.
7
Autolift | 465113
DE
SCHRITT 3:
Der hintere Adapter muss hinter der Hinterachse an der auf den Fotos unten gezeigten Stelle platziert werden.
Setzen Sie die Montageplatten (mit zwei Löchern) ein und achten Sie auf die elektrische Verkabelung; verschieben
Sie diese gegebenenfalls und setzen Sie den Adapter in sie ein (siehe zweites Foto unten).
8
Autolift | 465113
DE
Schieben Sie die elektrische Verkabelung zur Seite und setzen Sie dann den Adapter ein.
9
Autolift | 465113
DE
SCHRITT 4:
Befestigen Sie den Adapter mit 4 Schrauben 10 x 70 mm, befestigen Sie dann die Wagenheber.
ACHTUNG: DIE BEIDEN HINTEREN MOTOREN MÜSSEN ZUR MITTE DES FAHRZEUGS ZEIGEN,
WÄHREND SIE NACH VORNE ODER HINTEN BEWEGT WERDEN.
10
Autolift | 465113
DE
