Canon IP4680 Manual de usuario

ENGLISH

繁體中文

한국어

iP4680

입문 가이드

이프린터를 사용하기 전에 이설명서를 읽으십시오. 나중에 참고할 수있도록 이를 가까운 곳에 보관

해두십시오.

入門指南

確保在使用印表機之前閱讀本手冊。請妥善保管以便日後使用。

Getting Started

Make sure to read this manual before using the printer. Please keep it in hand for future reference.

다음 기호는 중요한 지침을 표시하는 데사용됩니다 . 이런 지침을 준수하십시오 .

기호

■

상자 내용물 확인하기

전원 켜기

프린트 헤드 설치하기

용지 로드하기

프린터 설치 후

상표 정보에 대한 정보는 42 페이지의 "사양 "을참조하십시오 .

추가 설명을 나타냅니다 .

기기를 안전하게 조작하려면 반드시 이지침을 준수해야 합니다 .

지침을 무시하는 경우 사용자가 사망하거나 심각한 부상을 입거나 기기가 손상될 수있습니다 .

완료하는 데일정한 시간이 걸리는 조작을 나타냅니다 .

모델 번호 : K10323(iP4680)

소프트웨어 설치하기

잉크 탱크 설치하기

符號

■

以下符號用於標記重要的說明。請留意這些說明。

檢查包裝箱中的物品

開啟電源

安裝列印頭

載入紙張

印表機安裝完成後

有關商標的資訊，請參閱第 41 頁的「規格」。

附加說明。

為了能夠安全地操作，必須留意這些說明。

如果忽視這些使用說明，會導致人身傷害或物質損毀。

描述需要一段時間完成的操作。

型號：K10323(iP4680)

安裝軟體

安裝墨水盒

Symbols

■

Additional explanations.

The following symbols are used to mark important instructions. Observe these instructions.

Instructions that must be observed for safe operation.

Instructions that, if ignored, could result in personal injury or material damage.

Descriptions for operations that take some time to complete.

Contents

Check the Box Contents

Turn the Power On

Install the Print Head

Install the Software

Loading Paper

After Installing the Printer

For trademark information, refer to "Specications" on page 40.

Model Number: K10323(iP4680)

Install the Ink Tanks

123 4 5 6

상자 내용물 확인하기

설명서

Setup CD-ROM ( 드라이버 ,어플리케이션 및전자 안내서 포함 )

보증서

MP-101 용지 ( 자동 프린트 헤드 정렬용 )

•

프린터를 켜기 전에 모든 보호 시트를 제거합니다 .

•

프린터와 컴퓨터를 연결하려면 USB 케이블이 필요합니다 .

•

檢查包裝箱中的物品

手冊

安裝光碟 (包含驅動程式、應用程式和電子手冊 )

保固單

MP-101 紙張 (用於自動列印頭校準 )

•

•開啟印表機之前，移除所有的保護材料。

•

USB 電纜線是連接印表機和電腦所必需的。

•

Check the Box Contents

Manuals

Setup CD-ROM (containing the drivers, applications and on-screen

manuals)

Warranty

MP-101 paper (for Automatic Print Head Alignment)

•

Before turning on the printer, remove all the protective sheets.•

A USB cable is necessary to connect the printer with your computer.•

12 3 4 5 6

(1)

(2)

(A) (B)

123

전원 켜기

프린터 뒷면의 왼쪽에 전원 코드를 연결하고 다른 한끝을 콘센

트에 연결합니다 .

이단계에는 USB 케이블을 연결하지 마십시오 .

•

전원 버튼 (A) 을눌러 프린터를 켭니다 . 전원 램프 (B) 가초록색으로 켜져 있는지 확인합니

다.

프린터에서 작동 소음이 생길 수있습니다 . 이는 정상적으로

작동하는 것입니다 .

•

開啟電源

將電源線插入印表機背面的左側並將另一端連接到壁裝電源。

請勿在此步驟連接 USB 電纜線。

•

按電源按鈕 (A) 以開啟印表機。確認電源指示燈 (B) 亮起綠色。

印表機可能發出運行噪音。這是正常的運行。

•

Turn the Power On

Plug in the power cord on the left side at the back of the

printer and connect the other end to the wall outlet.

Do NOT connect the USB cable at this stage.•

Press the ON button (A) to turn on the printer. Confirm that the POWER lamp (B) lights green.

The printer may make some operating noises. This is normal

operation.

•

1 2 34 5 6

(B)

(A)

(C)

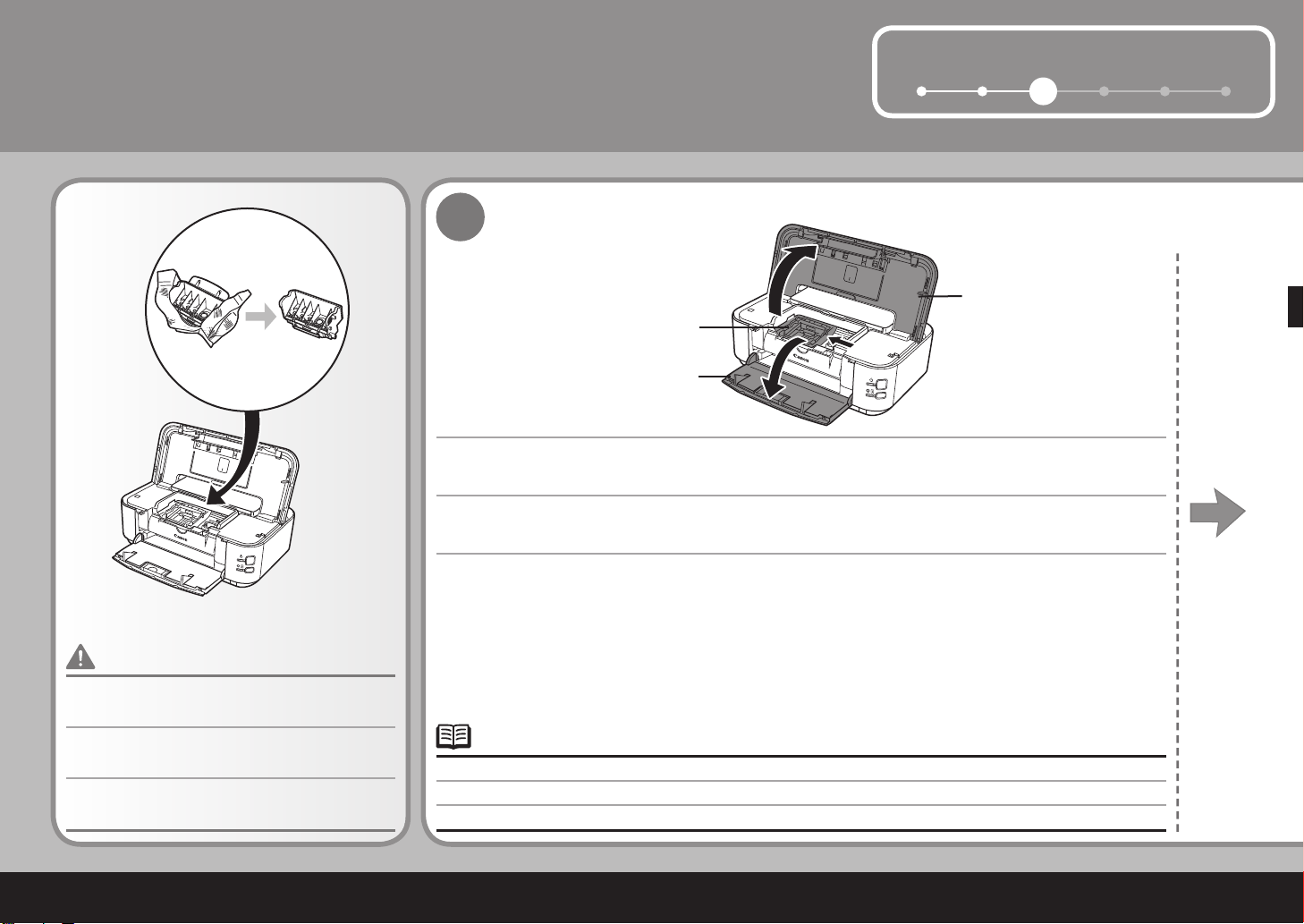

프린트 헤드 설치하기

용지 출력 트레이 (A) 와상단 커버 (B) 를엽니다 .

프린트 헤드 홀더 (C) 가나타납니다 . ( 이는 프린트 헤드를설치한 위치입니다 .)

지나친 압력을 가하거나 이를 떨어뜨리는 것과 같이 프린

트헤드를거칠게 다루지 마십시오 .

•

프린트 헤드 홀더가이동할 때소음이 나타납니다 . 이는 정상적으로 작동하는 것입니다 .

•

安裝列印頭

開啟出紙托盤 (A) 和上蓋 (B)。

列印頭固定座 (C) 移出。(安裝列印頭的位置。)

請勿粗略處理列印頭，例如過度用力擠壓或將其掉落。

•

列印頭固定座在移動時發出噪音。這是正常的運行。

•

Open the Paper Output Tray (A) and the Top Cover (B).

Install the Print Head

The Print Head Holder (C) comes out. (This is where you install the Print Head.)

Do not handle the Print Head roughly such as applying

them excessive pressure or dropping them.

•

The Print Head Holder makes a noise as it moves. This is normal operation.•

(D)

은색 패키지에서 프린터 헤드를 꺼냅니다 .

프린트 헤드가 들어있는 포장지의 내부 또는 보호 캡의 내부에 투명한 또는 밝은 파란색 잉크가 묻어 있을 수있으나 이는

인쇄 품질에 영향을 주지 않습니다 . 이항목들을 다룰 때잉크가 묻지 않도록 조심하십시오 . 손을 더럽히지 않도록 조심

하십시오 .

•

오렌지색 보호 캡을 제거하고 폐기합니다 .

프린트 헤드 홀더가 이동하지 않는 경우 프린터가 켜져 있는지 확인합니다 .

•

프린트 헤드 잠금 레버 (D) 를올립니다 .

프린트 헤드 잠금 레버가 멈출 때까지 확고하게 올립니다 .( 프린트 헤드 잠금 레버가 무겁

게느껴질 수있습니다 .)

•

프린트 헤드 설치하기

從銀色包裝中取出列印頭。

列印頭包裝袋的內部或保護蓋的內側可能會有一些透明或淺藍色墨水——這對列印品質沒有影響。處理這些物件時，請注

意不要將墨水濺到身上。注意不要弄髒雙手。

•

取下並丟棄橙色保護蓋。

如果列印頭固定座末移出，確保印表機已開啟。

•

抬起列印頭鎖定桿 (D)。

穩固地抬起列印頭鎖定桿直到其停止。(抬起列印頭鎖定桿時可能會感覺吃力。)

•

安裝列印頭

Remove the Print Head from the silver

package.

There may be some transparent or light blue ink on the inside of the bag the Print Head comes in, or the inside of the

protective cap - this has no effect on print quality. Be careful not to get ink on yourself when handling these items. Be

careful not to stain your hands.

•

Remove and discard the orange protective cap.

If the Print Head Holder does not move, make sure that the printer is turned on.•

Raise the Print Head Lock Lever (D).

Firmly raise the Print Head Lock Lever until it stops. (The Print Head Lock Lever may

feel heavy.)

•

Install the Print Head

1 2 34 5 6

(D)

프린트 헤드를제자리에 기울여 삽입합니다 . 프린트 헤드 잠금 레버 (D) 를완전히 내립니다 .

프린트 헤드를 홀더의 옆면에 부딪히지 마십시오 .

프린트 헤드 잠금 레버를단단히 잡고 가볍게 낮춥니다 .

프린터 헤드를일단 설치한 후에는 불필요하게 이를 제거하지 마십시오 .

•

傾斜列印頭並將其安裝至正確位置。完全放下列印頭鎖定桿 (D)。

請勿使列印頭敲擊到固定座的側面。

捏緊列印頭鎖定桿並輕輕地將其放下。

一旦安裝了列印頭，請勿將其隨意取出。

•

Tilt the Print Head and set it in place. Lower the Print Head Lock Lever (D) completely.

Do not knock the Print Head against the sides of the Holder.

Pinch the Print Head Lock Lever  rmly and lower it gently.

Once you have installed the Print Head, do not remove them unnecesarily.

•

(1)

(2)

오렌지색 테이프 (1) 를화살표 방향에 따라 당겨 보호 필름을 벗겨내고 필름 (2) 을완전히 제거합

니다 .

프린트 헤드 홀더가 오른쪽으로 이동하는 경우 상단 커버를 닫고 다시 엽니다 .

제공된 잉크 탱크를 사용하도록 하십시오 .

•

지나친 압력을 가하거나 이를 떨어뜨리는 것과 같이 잉크 탱크를 거칠게 다루지 마

십시오 .

•

잉크 탱크 설치하기

按照箭頭所示的方向拉橙色膠帶 (1) 以撕下保護薄膜並將薄膜 (2) 完全地取下。

如果列印頭固定座移至右側，關閉並重新開啟上蓋。

確保使用附帶的墨水盒。

•

請勿粗略處理墨水盒，例如過度用力擠壓或將其掉落。

•

安裝墨水盒

Pull the orange tape (1) in the direction of the arrow to peel off the protective film and remove

the film (2) completely.

If the Print Head Holder moves to the right, close and reopen the Top Cover.

Be sure to use the supplied ink tanks.

•

Do not handle the ink tanks roughly such as applying them excessive pressure or

dropping them.

•

Install the Ink Tanks

5 61 2 3 4

(A)

왼쪽 엄지로 누르고 잉크 탱크 밑부분에 위치한 오렌지색 보호 캡(A) 을비틀어 제거

합니다 .

딸깍 소리가 나며 제자리에 잠길 때까지 잉크 탱크에있는 PUSH 표시를

누릅니다 .

잉크 램프가 빨간색으로 켜졌는지 확인하십시오 .

설치할 때라벨과 맞춥니다 .

•

잉크 탱크 설치하기

잉크 탱크의 양쪽을 잡지 마십시오 .잉크가 튈수있습니다 .

•

使用左手拇指向下按的同時，擰掉位於墨水盒底部的橙色保護蓋 (A)。按墨水盒上的 PUSH 標記，直至墨水盒鎖定到位。

確保墨水指示燈亮起紅色。

安裝時與標籤一致。

•

安裝墨水盒

請勿手持墨水盒側面；墨水可能會濺出。

•

While pressing down with your left thumb, twist off the orange protective cap(A)

located on the bottom of the ink tank.

Press the PUSH mark on the ink tank until it clicks into place.

Make sure the Ink lamp lights red.

Match the labels when installing.•

Install the Ink Tank

Do not hold the sides of the ink tank; ink may splash.•

5 61 2 3 4

(C)

모든 잉크 탱크를 같은 방법으로 설치합니다 .

모든 잉크 탱크를설치합니다 .

모든 잉크 램프가 빨간색으로 켜졌는지 확인하십시오 .

•

잉크 탱크가일단 설치된 경우 불필요하게 이를 제거하지 마십시오 .

•

상단 커버를닫습니다 .

전원 램프가초록색으로 켜질 (약6 분) 때까지 기다리고 다음 단계로 이동합니다 .

인쇄 준비를 할때프린터에서 작동 소음이 생길 수있습니다 . 이는 정상적으로 작동하는 것입니

다.

•

알람 램프 (C) 가오랜지색으로 깜박이는 경우 , 프린트 헤드와잉크 탱크를정확하게 설치하였는지 확인

합니다 .

•

잉크 탱크 설치하기

按照相同方法安裝所有的墨水盒。

安裝所有的墨水盒。

確保所有的墨水指示燈亮起紅色。

•

一旦已經安裝墨水盒，請勿將其隨意取出。

•

關閉上蓋。

等待直至電源指示燈亮起綠色 (大約 6分鐘 )並轉到下一步。

準備列印時印表機可能發出運行噪音。這是正常的運行。

•

如果警告指示燈 (C) 閃爍橙色，確保列印頭和墨水盒已正確地安裝。

•

安裝墨水盒

Install all the other ink tanks in the same way.

Install all the ink tanks.

Make sure all the Ink lamp lights red.•

Once you have installed the ink tanks, do not remove them unnecessarily.•

Close the Top Cover.

Wait until the POWER lamp lights green (about 6 minutes) and go to the next step.

The printer may make some operating noises when preparing to print. This is normal operation.

•

If an Alarm lamp (C)  ashes orange, make sure that the Print Head and the ink tanks are correctly

installed.

•

Install the Ink Tanks
