Candy CFBD 2350 Manual de usuario

BUILT-IN DOUBLE DOOR

. . . . . . . . . . . . . . . . . . . page 5 to page 7

DOBLE PUERTA INTEGRADA

. . . . . . . . . . . . de pág. 14 a pág. 16

DUAS PORTAS DE ENCASTRE

. . . . . . . . . . . de pág. 17 à pág. 19

EINGEBAUTE DOPPELTÜR-EINBAUKÜHLSCHRANK

Seite 11 bis 13

DOUBLE PORTE ENCASTRABLE

. . . . . . . . de page 8 à page 10

DOPPIA PORTA INCASSO . . . . . . . . . . . . . . . . . da pag. 2 a pag. 4

ΕΝΤΟΙΧΙΖΟΜΕΝΟ ΔΙΠΟΡΤΟ ΨΥΓΕΙΟ

. . . . . . .

από σελ. 20 έωλ. 22

DWUDRZWIOWE DO ZABUDOWY

. . . . . . od str. 23 do str. 25

DVOUDVEŘOVÁ CHLADNIČKA

. . . . . . . . . . . . . . str.26 až str.28

DUBBELDEURS INBOUW

. . . . . . . . . . van pagina 29 tot pagina 31

INTEGROITAVA JENKKIKAAPPI

. . . . . . . . . . . . . . . . sivu 32 - 34

INNEBYGD DOBBELDØR

. . . . . . . . . . . . . . . . . . . . . side 35 til 37

INDBYGGET DOBBELTDØR

. . . . . . . . . . . . . . fra side 41 til side 43

INBYGGD DUBBELDÖRR

. . . . . . . . . . . . . från sida 38 till sida 40

2 IT

DOPPIA PORTA INCASSO

INVERSIONE DEL SENSO DI APERTURA DELLE PORTE

QUADRO COMANDI

La scatola termostato per il controllo delľ apparecchio

è collocata alľinterno della cella frigo in alto a destra.

Per essere certi che ľapparecchio stia funzionando

accertarsi che la manopola termostato non sia sulla

posizione "0".

LO SBRINAMENTO E CONGELAZIONE

La quantità massima di alimenti che è possibile congelare è indicata nella targhetta matricola, (vedi ﬁgura 2).

La congelazione è garantita in qualsiasi posizione della manopola.

In questo prodotto lo sbrinamento della cella frigo avviene

automaticamente.

E‘ consigliabile sbrinare la zona congelatore quando lo strato di

ghiaccio supera i 3 mm di spessore.

La presenza di un lieve strato di brina o di gocce d‘acqua durante il

funzionamento è da considerarsi normale.

E’ importante mantenere sempre pulito il condotto di scarico ed

evitare di porre i cibi a contatto con la parete della cella.

Importante: In presenza di temperatura ambiente molto calda, l’apparecchio potrebbe funzionare in continuo, con

conseguente formazione anomala di brina sulla parete di fondo della cella frigo. In questi casi è necessario ruotare la

manopola frigo su numeri più bassi (1-2).

(Figura 2)

N.B. In questa posizione è possibile trovare la targa matricola, contenente i dati da comunicare alľ Assistenza Tecnica qualora si

vericasse un guasto.

Smontare la cerniera superiore

e le relative rondelle dalla

traversa superiore.

Rimuovere il perno della cerniera

inferiore destra e rimontarlo sulla

cerniera inferiore sinistra.

Rimuovere la porta superiore.

Rimontare le cerniere e le porte

operando dal basso verso l’alto

1 2 3.

Smontare la cerniera e le

relative rondelle.

Rimuove la porta inferiore.

3 IT

DIMENSIONI DEL PRODOTTO E DEL VANO DA INCASSO

INSTALLAZIONE DELĽ APPARECCHIO NELLA COLONNA

Fissare la guarnizione in dotazione all’apparecchio sul lato

opposto alle cerniere.

Inserire ľapparecchio nella colonna, accostandolo sul lato

opposto alle cerniere.

Far aderire perfettamente la squadretta

superiore delľ apparecchio al mobile.

Bloccare la parte inferiore delľapparecchio

mediante le viti in dotazione.

Bloccare la parte superiore delľapparecchio

al mobile, utilizzando le viti in dotazione.

Applicare a scatto la griglia di aerazione.

4 IT

Una volta incassato il prodotto, posizionare la parte posteriore della

colonna a contatto con la parete in modo da impedire ľaccesso al vano

compressore.

Per un corretto funzionamento del prodotto è indispensabile che sia

consentita un’opportuna circolazione d’aria in modo da raffreddare il

condensatore che è collocato nella parte posteriore delľapparecchio.

A tal proposito la colonna deve essere provvista di un camino

posteriore, la cui apertura verso ľalto non deve essere ostruita e di una

fessura anteriore che verrà copetra da una griglia di areazione.

540 mm

50 mm

380 mm

50 mm

Ľapparecchio è corredato di dispositivi di accoppiamento delle porte

delľapparecchio con le ante della colonna (slitte di traino).

Dimensioni dello spazio da lasciare tra la colonna e il sofﬁtto.

50 mm

ACCOPPIAMENTO DELLE ANTE DELLA

COLONNA INCASSO ALLE PORTE

DELĽ APPARECCHIO

Fissare la slitta nella parte interna delľanta della colonna incasso

alľaltezza desiderata e a circa 20 mm dal ﬁlo esterno della porta.

Aprire le porte della colonna incasso e del frigorifero.Posizionare il traino

ad incastro sulla slitta, quindi farlo aderire alla porta del frigorifero.

Contrassegnare i punti di ﬁ ssaggio per le viti e forare con una punta

di diametro 2,5.

Collegare la porta delľapparecchio alľanta del mobile avendo come

riferimenti le asole del traino.

PRECAUZIONI PER IL CORRETTO

FUNZIONAMENTO

Dimensioni degli scassi della colonna.

5 IT

5 EN

BUILT-IN DOUBLE DOOR

REVERSING THE OPENING OF THE DOORS

CONTROL PANEL

The thermostat box to control the appliance is located

inside the fridge compartment on the top right.To check

whether the appliance is functioning, make sure that

the thermostat knob is not set on "0".

DEFROSTING AND FREEZING

The rating plate states the maximum quantity of foods that can be frozen, (see ﬁgure 2).

Freezing is guaranteed with any knob setting.

Defrosting of the fridge compartment occurs automatically in this

product.

We recommend you defrost the freezer area when the layer of frost is

more than 3 mm thick.

A small amount of frost or drops of water on the back of the fridge

compartment when the fridge is working is normal.

Make sure the water outlet is always clean and make sure foods do not

touch the back or sides of the freezer compartment.

Important: if your ambient temperature is high, the appliance may operate continuously, thus building up excessive frost on

the inner wall of the fridge. In this case, turn the fridge knob to a warmer setting (1-2).

(Figure 2)

N.B. Here you will ﬁnd your appliance rating plate: it includes all the data to be transmitted to the Customer Service should a fault arise.

Remove the upper hinge and its

spacers from the upper cross-

beam.

Remove the right lower hinge and

reﬁt it on the opposite side.

Remove the upper door.

Reassemble the hinges and

doors working from bottom to

top 1 2 3.

Remove the hinge and its

spacers.

Remove the bottom door.

6 IT6 EN

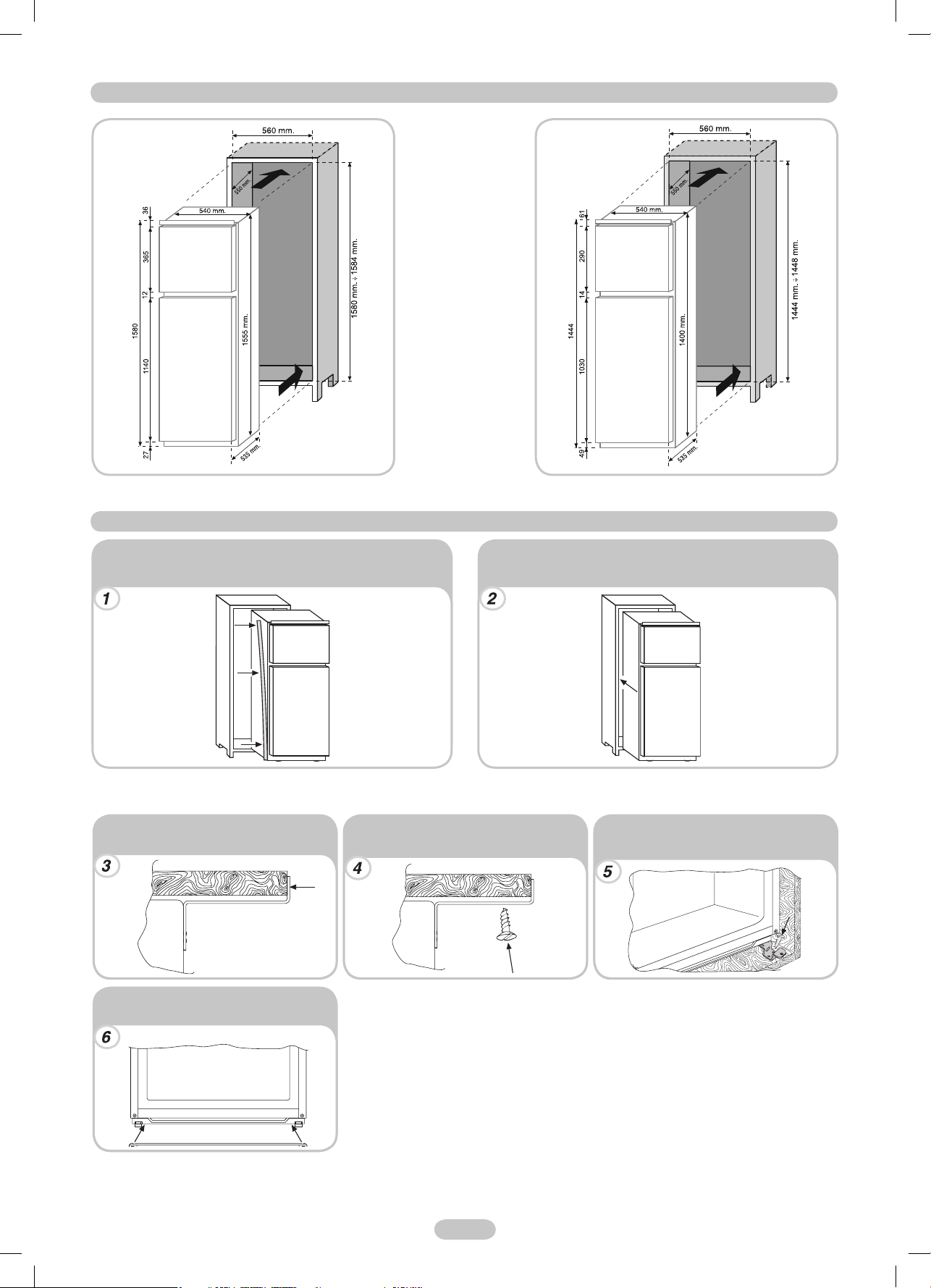

PRODUCT DIMENSIONS AND BUILT-IN COMPARTMENT

INSTALLATION OF THE APPLIANCE IN THE COLUMN

Secure the seal (supplied) to the appliance, on the opposite

side from the hinges.

Insert the appliance in the column, placing it on the

opposite side of the hinges.

Make sure the top connecting plate of the

cabinet ﬁts perfectly.

Secure the appliance lower part using the

supplied screws.

Secure the appliance upper part to the

cabinet, using the supplied screws.

Click the ventilation grill.

7 IT

7 EN

Once the product has been embedded, place the rear part of

the column in contact with the wall so as to prevent access to the

compressor compartment.

For the product to operate correctly it is essential to allow adequate air

circulation so as to cool down the condenser located in the rear part

of the appliance.

For this reason, the column must be equipped with a rear chimney,

whose upper opening must not be blocked and with a front slot which

will be covered with a ventilation grill.

540 mm

50 mm

380 mm

50 mm

The appliance is equipped with coupling devices for the appliance

doors with the column panels (loader slide).

Dimensions of the gap to be left between the column and the ceiling.

50 mm

COUPLING OF THE PANELS OF THE

BUILT-IN COLUMN OF THE APPLIANCE

DOORS

Secure the slide in the inner part of the panel of the built-in column at the

desired height and at approx. 20 mm. From the outer wire of the door.

Open the doors of the built-in column and the fridge.Position the built-in

loader in the slide, then ﬁt it into the fridge door.

Mark the ﬁxing points for the screws and drill with a bit of a diameter

of 2.5.

Connect the appliance door to the cabinet panel keeping the

loader slots as guidelines.

PRECAUTIONS FOR THE CORRECT

OPERATION

Dimensions of the column lock-pickings.

DOUBLE PORTE ENCASTRABLE

INVERSER LE SENS D'OUVERTURE DES PORTES

PANNEAU DE COMMANDE

Le thermostat commandant l'appareil se trouve en haut

à droite l'intérieur du réfrigérateur. Pour vériﬁer que

l'appareil fonctionne, assurez-vous que le bouton du

thermostat ne se trouve pas en position "0".

DEGIVRAGE ET CONGELATION

La plaque de signalisation indique la quantité d'aliments maximale pouvant être congelée. (voir image 2).

La congélation est garantie peu importe la position du bouton.

Le dégivrage de la partie réfrigérateur est automatique sur cet

appareil.

Nous vous conseillons de dégivrer le congélateur quand la couche de

givre atteint 3 mm d'épaisseur.

Il est normal qu'une ﬁne pellicule de givre ou de gouttes d'eau se forme

au fond du réfrigérateur quand ce dernier est en marche.

Assurez-vous que la sortie d'eu est toujours propre et que la nourriture

ne touche pas le fond ou les côtés du compartiment congélateur.

Important: si votre température ambiante est élevée, l'appareil peut fonctionner en permanence et accumuler ainsi un excès

de givre sur les parois internes du réfrigérateur. Dans ce cas, tournez le bouton du réfrigérateur sur un réglage plus chaud

(1-2).

(Image 2)

N.B. Vous trouverez ici la plaque signalétique de votre appareil: elle comprend toutes les informations à transmettre au service clientèle en

cas de panne.

Retirez la charnière supérieure

et ses entretoises de la traverse

supérieure.

Retirez la charnière inférieure

droite et placez-la sur le côté

opposé.

Retirez la porte supérieure.

Remontez les charnières et

les portes en partant du bas

et en remontant vers le haut

1 2 3.

Retirez la charnière et ses

entretoises.

Retirez la porte inférieure.

8 FR

DIMENSIONS DU PRODUIT ET COMPARTIMENT D'ENCASTREMENT

INSTALLATION DE L'APPAREIL DANS UNE COLONNE

Fixez le joint (fourni) à l'appareil sur le côté opposé aux

charnières.

Insérez l'appareil dans la colonne en le plaçant du côté

opposé aux charnières.

Assurez-vous que la plaque de connexion

supérieure est parfaitement ajustée sur le

meuble.

Fixez la partie inférieure de l'appareil à l'aide

des vis fournies.

Fixez la partie supérieure de l'appareil au

meuble à l'aide des vis fournies.

Enclenchez la grille d'aération.

9 FR

Une fois le produit encastré, placez la partie arrière de la colonne

contre le mur de manière à garder un accès au compresseur.

Pour que le produit fonctionne correctement il est essentiel de

permettre à l'air de circuler convenablement aﬁn de réfrigérer la

condensateur situé à l'arrière de l'appareil.

C'est la raison pour laquelle la colonne doit être équipée d'une

"cheminée" à l'arrière dont l'ouverture supérieure ne doit jamais être

obturée et disposant d'une fente sur l'avant qui sera recouverte d'une

grille d'aération.

540 mm

50 mm

380 mm

50 mm

L'appareil est équipé de dispositifs d'accouplement des portes

aux panneaux de la colonne (guide à coulisse de chargement).

Dimensions de l'espace devant existé entre la colonne et le plafond.

50 mm

ACCOUPLEMENT DES PANNEAUX DE LA

COLONNE INTEGREE AUX PORTES DE

L'APPAREIL

Fixez le guide à coulisse sur la partie intérieure du panneau de la colonne

d'encastrement à la bonne hauteur et à environ 20 mm du bord extérieur

de la porte.

Ouvrez les portes de la colonne d'encastrement et du réfrigérateur.

Placez le dispositif de chargement dans la coulisse puis ajustez-le sur

la porte du réfrigérateur.

Marquez les points de ﬁxation pour les vis et percez à l'aide d'un foret

de diamètre 2.5.

Raccordez la porte de l'appareil au panneau du meuble en prenant les

guide à coulissement de chargement comme repères.

PRECAUTIONS POUR UN

FONCTIONNEMENT CORRECT

Dimensions des points de ﬁxation de la colonne.

10 FR

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Refrigerador de Candy

Candy

Candy CBL 150 E Manual de usuario

Candy

Candy CBL3519FW Manual de usuario

Candy

Candy BI BM 193 NF Manual de usuario

Candy

Candy CRDS Manual de usuario

Candy

Candy 70 COMBI Manual de usuario

Candy

Candy CCOLS 6172WH/N Manual de usuario

Candy

Candy CCBS6182XHV/1 Manual de usuario

Candy

Candy CBL3518F/L Manual de usuario

Candy

Candy Combi177 Manual de usuario

Candy

Candy RDCS 4152 W Manual de usuario

Candy

Candy CCTOS 502WHN Manual de usuario

Candy

Candy CCE7T618EX Manual de usuario

Candy

Candy CFM 14502W Manual de usuario

Candy

Candy CBL5519EVW Manual de usuario

Candy

Candy CCH1T518FW Instrucciones de instalación

Candy

Candy COMBI Manual de usuario

Candy

Candy MINI CITY COMBI E. Manual de usuario

Candy

Candy CITY COMBI E Manual de usuario

Candy

Candy CBCA260 Manual

Candy

Candy CCE4T618ES Manual de usuario

Candy

Candy CVBNM 6182WH Manual de usuario

Candy

Candy CRU 160 E Manual de usuario

Candy

Candy CIL 220 EE/N Manual de usuario

Candy

Candy CFBD 2450/2E Manual de usuario

Manuales populares de Refrigerador de otras marcas

Bonnet Neve

Bonnet Neve SKYVIEW PLUS Manual de usuario

Zanussi Electrolux

Zanussi Electrolux ZERB 8441 Manual de usuario

Sharp

Sharp SJ-BA31IEXW2-EU Manual de usuario

CORBERO

CORBERO CC2300MCW Manual de usuario

KitchenAid

KitchenAid 2205264 Manual de usuario

Stengel

Stengel KU 1101 A++ Manual de usuario

NEFF

NEFF KI181 Series Manual de usuario

Hoshizaki

Hoshizaki Reach-In Manual de usuario

Amana

Amana ASD2524VES00 Manual de usuario

BOMANN

BOMANN KGC 213 Manual de usuario

Danby

Danby DAR044A1SLDD Instrucciones de montaje

Samsung

Samsung RF323TE Manual de usuario

Beko

Beko CSA31022 Manual de usuario

IKEA

IKEA FROSTIG C 185 E Manual de usuario

Electrolux

Electrolux ER 6821 D Manual de usuario

True

True TS-28 Manual de usuario

Frigidaire

Frigidaire FSC23R5DW9 Manual de usuario

Beko

Beko LSP4579W Manual de usuario
