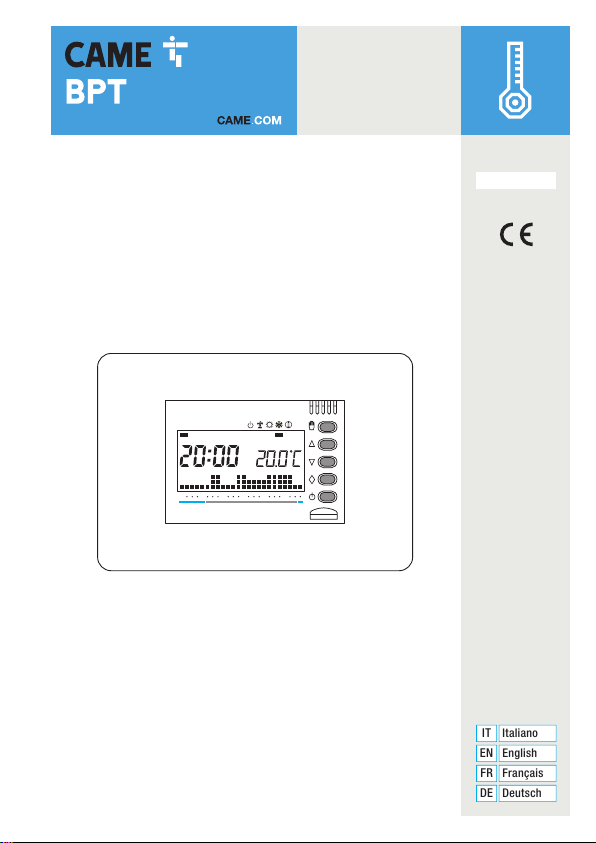

Cronotermostato digitale

TH/345

MANUALE DI INSTALLAZIONE ED USO

Italiano

English

Français

Deutsch

FB00795M04

Pag. 2- Manuale FB00795-IT - ver. 1- 07/2017 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

Avvertenze generali

•Leggere attentamente le istruzioni prima di iniziare l’installazione ed eseguire gli inter-

venti come speciﬁcato dal costruttore.

•L’installazione, la programmazione, la messa in servizio e la manutenzione del prodotto

devono essere eettuate soltanto da personale tecnico qualiﬁcato ed opportunamente

addestrato nel rispetto delle normative vigenti ivi comprese le osservanze sulla preven-

zione infortuni e lo smaltimento imballaggi.

•L’installatore deve assicurarsi che le informazioni per l’utente, dove previste, siano

presenti e vengano consegnate.

•Prima di eettuare qualunque operazione di pulizia o di manutenzione, togliere l’ali-

mentazione ai dispositivi.

•Gli apparecchi dovranno essere destinati unicamente all’uso per il quali sono stati

espressamente concepiti.

•Il costruttore non può comunque essere considerato responsabile per eventuali danni

derivanti da usi impropri, erronei ed irragionevoli.

•Attenzione: pericolo d’esplosione se le batterie vengono sostituite con altre di tipo errato.

•Le batterie, una volta esaurito il loro ciclo di vita, non devono essere gettate con i riﬁuti

indierenziati, ma raccolte separatamente ed avviate a corretto recupero.

SMALTIMENTO - Assicurarsi che il materiale d’imballaggio non venga disperso nell’am-

biente, ma smaltito seguendo le norme vigenti nel paese di utilizzo del prodotto.

Alla ﬁne del ciclo di vita dell’apparecchio evitare che lo stesso venga disperso nell’am-

biente.Lo smaltimento dell’apparecchiatura deve essere eettuato rispettando le norme

vigenti e privilegiando il riciclaggio delle sue parti costituenti. Sui componenti, per cui è

previsto lo smaltimento con riciclaggio, sono riportati il simbolo e la sigla del materiale.

Riferimenti normativi - Il prodotto è conforme alle direttive di riferimento vigenti.

Pag. 3- Manuale FB00795-IT - ver. 1- 07/2017 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

Installazione

Contenuto della confezione

Corpo principale Telaio e 2 viti per ﬁssaggio Adattatore per placche AVE

sistema 45

Adattatore per

placche VIMAR

serie IDEA

Adattatore copri-

foro

Un'istruzione compatta che può

essere inserita all'interno del telaio

Gli adattatori opportunamente abbinati, permettono di adattare il dispositivo alla maggior

parte delle serie civili in commercio seguendo le indicazioni delle pagine seguenti.

NOTA:

Il marchio Playbus è di propietà di GEWISS S.p.A

I marchi Light, Light Tech e Living International sono di proprietà di BTICINO S.p.A;

I marchi Plana e Idea sono di proprietà di VIMAR S.p.A;

Il marchio Sistema 45 è di proprietà di AVE S.p.A

Pag. 4- Manuale FB00795-IT - ver. 1- 07/2017 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

Come abbinare gli adattatori alle serie civili

Placca BTICINO

(Serie Light, Serie Light Tech, Serie Living

International)

Placca VIMAR

(Serie Plana)

Placca AVE

(Sistema 45)

Placca VIMAR

(Serie Idea) Placca GEWISS

(Serie Playbus)

Pag. 5- Manuale FB00795-IT - ver. 1- 07/2017 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

Installare l’apparecchio in posizione idonea

a rilevare correttamente la temperatura

dell’ambiente, possibilmente in una parete

interna, evitando l’installazione in nicchie,

dietro a porte, a tende o vicino a sorgenti

di calore.

Estrarre la linguetta e quindi il corpo

dell’apparecchio dal telaio ﬁno all’arresto

Premere sulle alette laterali in corri-

spondenza del simbolo per estrarre

completamente il corpo dell'apparecchio

dal telaio C.

Inserire n. 3 pile alcaline LR03 tipo mini

stilo AAA da 1,5V nell’apposita sede

rispettando le polarità indicate sul fondo

dell’alloggiamento D.

Pag. 6- Manuale FB00795-IT - ver. 1- 07/2017 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

I collegamenti vanno eettuati in funzione

del tipo di apparecchiatura comandata dal

cronotermostato.

LEGENDA

Conduttori di alimentazione da rete

N = neutro

L = fase

Contatti del relé

C = comune

NA = contatto normalmente aperto

NC = contatto normalmente chiuso

Carichi

U1 = bruciatore, pompa di circolazione,

elettrovalvola, ecc.

U2 = valvola motorizzata

NOTA. Per il collegamento fare riferimento

alla documentazione tecnica del dispositivo

da comandare.

Collegamenti elettrici

CARICO

Pag. 7- Manuale FB00795-IT - ver. 1- 07/2017 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

Una volta eseguito i collegamenti elettrici, assemblare il cronotermostato come mostrato

in ﬁgura G.

Installazione

③

④⑤⑥ ⑦ ⑨⑩

⑭⑮

②

⑧

⑪

⑫

⑬

①

Pag. 8- Manuale FB00795-IT - ver. 1- 07/2017 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

①Diagramma ore/temperature T1,

T2, T3

②Temperatura rilevata.

③Orologio digitale.

④

Giorni della settimana con

evidenziato il giorno visualizzato sul

diagramma

⑤Zona termica esclusa dal

controllo.

⑥Modalità programma JOLLY.

⑦Modalità rarescamento.

⑧Modalità riscaldamento.

⑨Modalità protezione antigelo.

⑩ON Modalità impianto in funzione.

⑪

Pulsante per la selezione

della modalità MANUALE/

AUTOMATICO

⑫Pulsanti per la variazione dei

valori.

⑬Pulsante multifunzione.

⑭Pulsante per l'esclusione

dell'impianto

⑮Linguetta per l'estrazione del crono-

termostato dal telaio

Descrizione dispositivo

Descrizione delle icone sul display e funzione dei pulsanti frontali

⑯ ⑰⑱ ⑲ ⑳ ㉑㉒

Pag. 9- Manuale FB00795-IT - ver. 1- 07/2017 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

ATTENZIONE!

La pulizia del dispositivo va eettuata usando solamente un panno morbido inumidito

con acqua.

⑯Pulsante di reset.

⑰Impostazione dell’orologio.

⑱

Programmazione e visualizzazione della temperatura delle 3 fasce T1,

T2, T3.

Programmazione del dierenziale termico.

⑲Selezione della modalità di funzionamento del dispositivo.

RAFFRESCAMENTO - RISCALDAMENTO

⑳Pulsanti per la selezione dell'ora desiderata sul graﬁco della

programmazione giornaliera.

㉑Pulsante per la selezione del giorno vedi ④.

㉒Pulsante per la copia della programmazione giornaliera.

Funzione dei pulsanti interni

Per accedere ai pulsanti di comando interni estrarre la linguetta ⑮e quindi il corpo

dell’apparecchio dal telaio.

023

R T C

LU M A M E GI VE SA DO

1 7

Pag. 10 - Manuale FB00795-IT - ver. 1- 07/2017 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

Estrarre il corpo dell’apparecchio.

Premere il pulsante A.

Le cifre dei minuti lampeggiano.

Programmazione e uso del dispositivo

Impostazione dell’orologio

Usare i pulsanti per imposta-

re il valore esatto dei minuti B.

Premere il pulsante C.

Le cifre delle ore lampeggiano.

Usare i pulsanti per imposta-

re l’ora esatta D.
