C-LOGIC 400-TC Manual de usuario

C-LOGIC 400-TC

SKU: CLOGIC400TCCBINT

Termostato digital

Digital Thermostat

Manual de instrucciones

Instructions manual

C-LOGIC 400-TC

- 2 -

ÍNDICE

Descripción......................................................................................................... 3

Datos técnicos.................................................................................................... 3

Características.................................................................................................... 3

Descripción de las teclas.................................................................................... 3

Funciones y símbolos......................................................................................... 4

Visualización de la pantalla ................................................................................ 4

Ajuste de hora y del programa automático......................................................... 5

Periodos del programa automático..................................................................... 5

Ajustes avanzados (Sugerencia: operado por un especialista).......................... 6

Diagrama de conexión........................................................................................ 7

Instalación .......................................................................................................... 7

INDEX

Description.......................................................................................................... 9

Technical data..................................................................................................... 9

Features ............................................................................................................. 9

Button description............................................................................................... 9

Functions and symbols..................................................................................... 10

Screen display.................................................................................................. 10

Time and automatic program setting .................................................................11

Time interval programming................................................................................11

Advanced setting (Suggestion: operated by technician) .................................. 12

Connection diagram ......................................................................................... 13

Installation ........................................................................................................ 13

C-LOGIC 400-TC ES

- 3 -

Descripción

Este diseño de termostato digital cubre la demanda del mercado. Es un

termostato con una gran pantalla LCD, fácil de manejar y una completa

funcionalidad, que se puede utilizar tanto para calefacción como para aire

acondicionado.

Datos técnicos

• Alimentación: 2 pilas AA 1,5V

• Corriente máxima: 3A

• Precisión: ±0.5ºC

• Rango de ajuste de temperatura: 5ºC-35ºC (por defecto)

• Rango de temperatura medida: 5ºC-99ºC

• Consumo: <0.3W

• Sensor de temperatura: NTC

• Dimensiones: 86x86x29 mm

Características

• Gran pantalla LCD con retroiluminación y visualización doble de temperatura.

• Visualización de hora (minutos, hora, día de la semana).

• Programación automática congurable en 6 periodos para los días laborables

y 2 periodos para el n de semana.

• Precisión de la visualización de la temperatura de la habitación: 0.5ºC.

• Precisión interna: 0.1ºC.

• Función de auto calibración de la temperatura de la habitación.

Descripción de las teclas

No. Símbolo Descripción

1Encendido / Apagado.

2SET Cambio entre modo automático y manual;

Pulsación larga para entrar en el menú de con-

guración del programa automático.

3OK Ajuste de hora: hora, minutos, día de la semana

4Tecla de incremento: temperatura, hora, ajustes.

5Tecla de decremento: temperatura, hora, ajustes.

C-LOGIC 400-TC ES

- 4 -

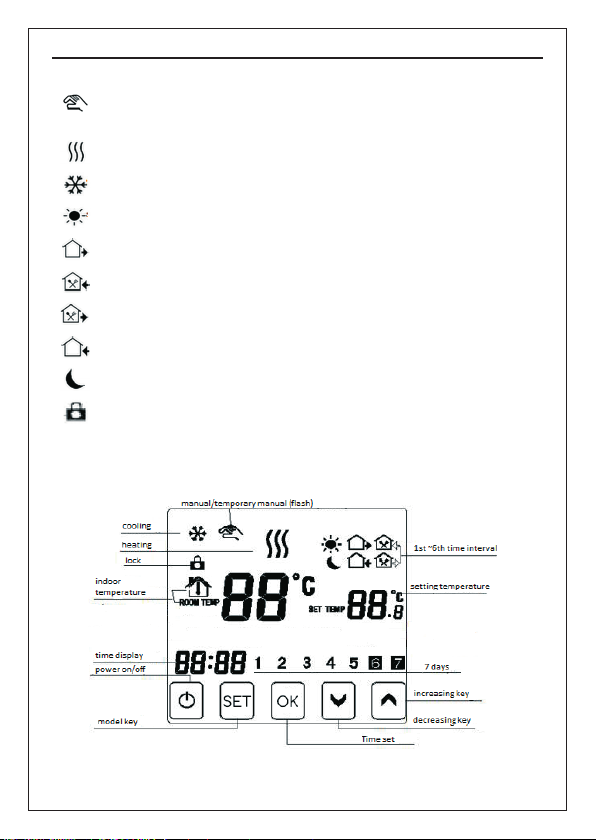

Funciones y símbolos

“ ” Control manual (Cuando parpadea el control manual es temporal;

cuando no se visualiza ningún símbolo el termostato sigue la programación

automática)

“ ” La calefacción está arrancada.

“ ” Indica la función anti congelación habilitada.

“ ” Primer periodo, al amanecer.

“ ” Segundo periodo, al abandonar la casa por la mañana.

“ ” Tercer periodo, al volver a casa al mediodía.

“ ” Cuarto periodo, al salir de casa al mediodía.

“ ” Quinto periodo, al regresar a casa de noche.

“ ” Sexto periodo, al anochecer.

“ ” Bloqueo de pantalla (Se activa si esa función está habilitada y se

mantiene pulsada la tecla “OK”.

Visualización de la pantalla

C-LOGIC 400-TC ES

- 5 -

Ajuste de hora y del programa automático

1) Ajuste de tiempo

Presione la tecla “OK” para entrar en la opción de ajuste de hora. Presione

las teclas “ ” y “ ” para ajustar la hora, los minutos y el día de la semana.

Presione la tecla “OK” para conrmar un parámetro y avanzar al siguiente.

2) Ajuste del programa automático

Presione durante 5 segundos la tecla “SET” para entrar en el modo de ajuste

del programa automático.

El primer paso es ajustar los días que desea que se repita la programación para

días laborales. Puede seleccionar “12345” (De lunes a viernes), “123456” (De

lunes a sábado) y “1234567” (De lunes a domingo) con las teclas“ ” y “ ”.

Para conrmar la selección realizada presione la tecla “SET”.

El segundo paso es realizar el ajuste de los periodos de tiempo y las

temperaturas de referencia. Para cada periodo alterne entre temperatura, hora

y minutos pulsando la tecla “OK” y realice el ajuste de cada parámetro con las

teclas “ ” y “ ” . Para conrmar los parámetros de un periodo y continuar

con el siguiente, presione la tecla “SET”.

Una vez congurados los periodos de los días laborales se proceder a congurar

los 2 periodos del n de semana.

Periodos del programa automático

Periodo Símbolo Hora de inicio

por defecto

Temperatura por

defecto

Días

laborales

106:00 20ºC

208:00 15ºC

311:30 15ºC

412:30 15ºC

517:30 22ºC

622:00 15ºC

C-LOGIC 400-TC ES

- 6 -

Periodo Símbolo Hora de inicio

por defecto

Temperatura por

defecto

Fín de

semana

108:00 22ºC

223:00 15ºC

Nota: Para eliminar el control de temperatura durante un periodo, ajuste la

temperatura a “00”.

Ajustes avanzados (Sugerencia: operado por un especialista)

Con el termostato apagado, mantenga presionada la tecla “ ” y pulse la tecla

“” para acceder al menú de ajustes avanzados. Cada parámetro se puede

cambiar con las teclas “ ” y” ” y conrmar con la tecla “SET”, avanzando

al siguiente parámetro. Los parámetros ajustables en este menú son los

siguientes:

No Símbolo Descripción Rango de ajuste Valor por

defecto

1 dIF Histéresis de

temperatura 0.5ºC – 4.5ºC 1.0ºC

2 SUH

Valor superior

de ajuste de

temperatura

5ºC – 99ºC 3. 35ºC

3 SUL

Valor inferior

de ajuste de

temperatura

5ºC – 99ºC 4. 5ºC

4 AdJ

Ajuste de

temperatura

medida

(Compensación)

-5ºc – 5ºC 5. 0.0ºC

5 FrE Función anti

congelación

00: Función anti congelación

deshabilitada 01: Función

anti congelación habilitada

6 LOC Función de

bloqueo

00: Bloqueo deshabilitado

01: Bloqueo parcial

02: Bloqueo total

7FAC

Ajuste a

valores de

fabrica

08: Mantener ajustes actuales

00: Reajustar a valores de

fábrica

C-LOGIC 400-TC ES

- 7 -

Diagrama de conexión

NC: Contacto normalmente cerrado

COM: Terminal común de entrada

NO: Contacto normalmente abierto

Instalación

1) Abra la tapa trasera del termostato. Fije la tapa trasera en la pared mediante

dos tornillos introduciendo el cableado requerido a través del orico de la

misma. Se recomienda dejar 20 cm de cableado para la correcta conexión.

2) Coloque dos pilas AA y conecte los cables en los terminales de entrada.

3) Finalmente, encaje la parte frontal del termostato en la caja trasera.

C-LOGIC 400-TC

Digital Thermostat

Instructions manual EN

- 9 -

C-LOGIC 400-TC EN

Description

This digital thermostat aims at market demand. It is a thermostat with a large

LCD screen, easy to operate and full functionality, which can be used to control

heating or cooling units.

Technical data

• Power supply: 1,5V x 2 AA batteries

• Max. current: 3A

• Accuracy: ±0.5ºC

• Set-point temperature range: 5ºC-35ºC (by default)

• Temperature range: 5ºC-99ºC

• Consumption: <0.3W

• Temperature sensor: NTC

• Dimensions: 86x86x28 mm

Features

• Large LCD screen with backlight display and double temperature display

mode.

• Time display (minutes, hours, weekdays).

• Automatic programming with 6 intervals for weekdays and 2 intervals for

weekend.

• Room temperature display precision: 0.5ºC.

• Inner precision: 0.1ºC.

• Room temperature automatically calibration function.

Descripción de las teclas

No. Symbol Description

1Power on / off

2SET Switch over auto/manual control;

Long press for entering into interval programming

setting.

3OK Time setting: hour, minutes, weekday

4Increasing key: temperature, hour, advanced

settings.

5Decreasing key: temperature, hour, advanced

settings.

- 10 -

C-LOGIC 400-TC EN

Functions and symbols

“ ” Manual control (temporary manual control when ashing; auto control

when no sign is displayed)

“ ” Heating is on.

“ ” Anti-freezing function is enabled.

“ ” First time interval, when getting up in the morning.

“ ” Second time interval, when going out in the morning.

“ ” Third time interval, when back home at noon.

“ ” Fourth time interval, when going out at noon.

“ ” Fifth time interval, when back home at night.

“ ” Sixth time interval, when sleeping at night.

“ ” Screen lock (The lock function must be enabled and it is necessary a

long press of the “OK” key.

Screen display
