Bticino CLASSE 100X Manual de usuario

364614

Videó kaputelefon szett

Telepítési útmutató • Installation manual

LE11133AA02PC-19W22

FIGYELEM: A telepítést, a beállítást, az üzembe helyezést és a karbantartást szakképzett személynek

kell elvégeznie

Caution: Installation, configuration, starting-up and maintenance must be performed by qualified

personnel

Videó kaputelefon szett

•Régi rendszer kapucsengővel

Meglévő rendszer 3 vezetékkel és csak hívás

funkcióval.

•Old system with bell

Existing system with 3 wires and just call.

230 Vac 12 V

230 Vac

•Új kaputelefon rendszer

A 2 meglévő vezeték módosítása nélkül kialakított

rendszer; hívás, videós beltéri egység és

elektromos ajtózár.

* Külön vásárolható

•New door entry system

System made without modifications to the 2 existing

wires; call, video handset and electric door lock.

* Can be purchased separately

230 Vac 12 V

230 Vac

•Vezetékek és távolságok (mm2)

•Cables and distances (mm2)

B C

>0,2 mm2

BTicino

L4669

0,35 mm20,28 mm2

BTicino

C9881U/5E

AWG24 UTP5

BTicino

336904

One PTT

278TP

0,28 mm2

OneSYT

+ Digital

5/10

OneSYT

+ Num TP

5/10

GIGATW

CAT5E

AWG24

One SYT

+ Num TP

8/10

Cable

ARB.6060-1

6/10

Cable

EV6R

6/10

mm2

A 50 m 140 m 150 m 200 m 200 m 145 m 200 m 50 m –

B 50 m 115 m 80 m 200 m 115 m 80 m 200 m 50 m –

C 50 m 130 m 80 m 200 m 100 m 80 m 200 m 50 m –

D 30 m 30 m – 50 m 30 m – – – 100 m

Videó kaputelefon szett

•A

S+ S-

Ajtózár feloldó nyomógomb

Emelet hívása.

18V, 4 A impulzus. 250 mA tartóáram (maximum 30 Ω)

•ADoor lock release local pushbutton.

BFloor call.

S+ S- 18 V; 4 A impulsive. 250 mA holding current (30 Ω max).

•

Bekötési ábra egylakásos

családi házhoz

•

One-family diagram

N= –

= –

T = –

S = –

P= –

–

P= –

= –

N= –

= –

BUS

PL S+S-

OFF ON

5M 12 1

BUS

2 lakás- Two family

1 lakás - One family

*• A második beltéri egységet és a 3501/1 konfigurátort külön kell

megvásárolni.

• The second internal unit and the 3501/1 configurator must be purchased separately.

•

BUS

PL S+S-

N= –

= –

T = –

S = –

P= –

–

P= –

= –

N= –

= –

OFF ON

5M 12 1

BUS

P= –

= –

N= –

= –

OFF ON

5M 12 1

BUS

–

Bifamiliare -Two family

Monofamiliare - One family

•Bekötési ábra kétlakásos családi

házhoz

•Two-family diagram

• Schéma bi-familiale

•A

S+ S-

Helyi ajtózár feloldó gomb.

Emelet hívása.

18V, 4 A impulzus. 250 mA tartóáram (maximum 30 Ω)

•ADoor lock release local pushbutton.

BFloor call.

S+ S- 18 V; 4 A impulsive. 250 mA holding current (30 Ω max).

Videó kaputelefon szett

•Bekötési ábra kétlakásos családi

házhoz 2

•Two-family diagram 2

BUS

PL S+S-

N= –

= –

T = –

S = –

P= –

–

5M 12 1

BUS

P= –

= –

N= –

= –

–

OFF ON

5M 12 1

BUS

P= –

= –

N= –

= –

OFF ON

*• A második beltéri egységet és a 3501/1 konfigurátort külön kell

megvásárolni.

• The second internal unit and the 3501/1 configurator must be purchased separately.

2 lakás - Two family

1 lakás - One family

•A

S+ S-

Helyi ajtózár feloldó gomb.

Emelet hívása.

18V, 4 A impulzus. 250 mA tartóáram (maximum 30 Ω)

•ADoor lock release local pushbutton.

BFloor call.

S+ S- 18 V; 4 A impulsive. 250 mA holding current (30 Ω max).

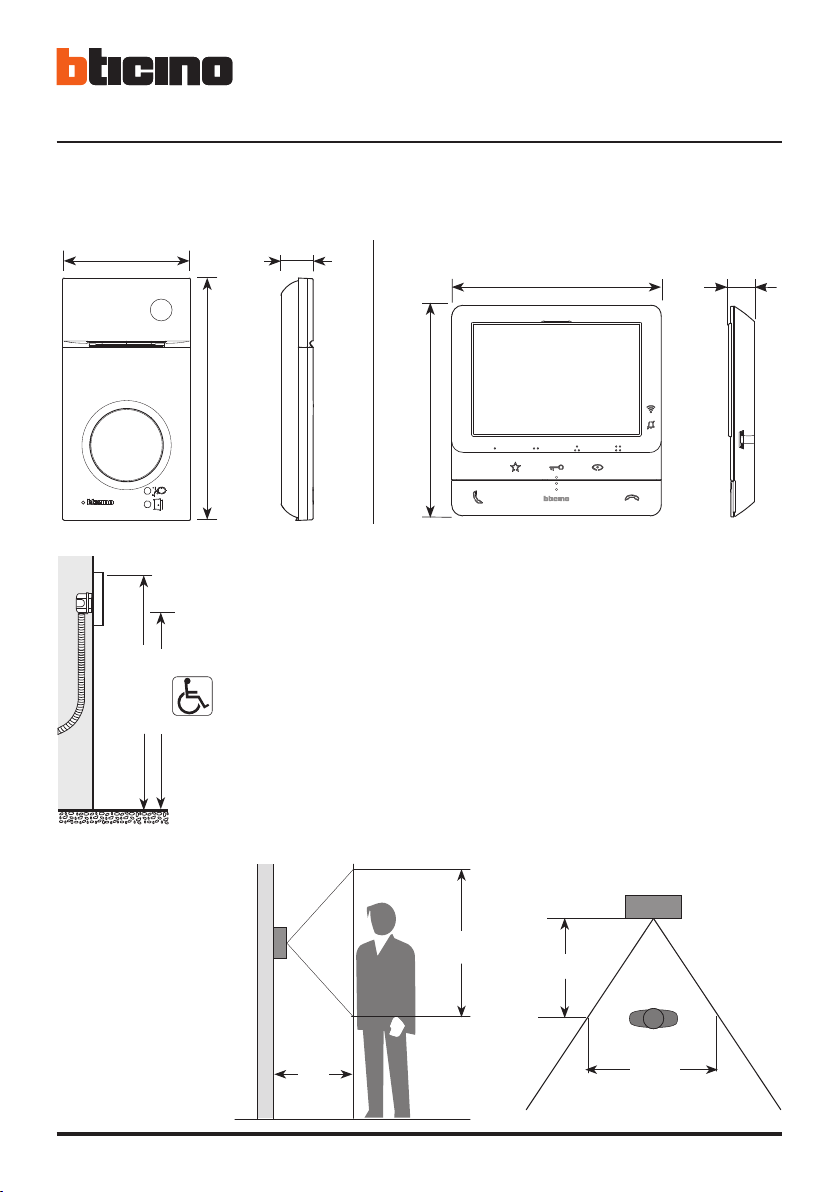

•Méretek

•Dimensional data

190 mm

100 mm 26 mm

164 mm

165 mm

20,5 mm

•Látótér

•Field of view

50 cm

105°

140 cm

80°

115 cm

50cm

•• Ajánlott magasság, kivéve, ha az előírások másként nem rendelkeznek.

•Recommended height, unless different regulations are specified.

•

160 – 165 cm

135 – 140 cm

Videó kaputelefon szett

•Kaputábla

•Entrance panel

1. Camera

2. Viewing field lighting LED

3. Connection clamps

4. Call pushbuttons

5. Position of the key card reader aerial

6. Active connection LED

7. Open door notification LED

8. Microphone

9. Microphone adjustment

10. Loudspeaker adjustment

11. One-family/two-family switch

12. Key card programming pushbutton / Reset

13. LED panel for call pushbutton lighting

14. Configurator socket

15. Brightness sensor for night backlighting

16. Loudspeaker

1 - Kamera

2 - Látótér megvilágító LED

3 - Csatlakoztató kapcsok

4 - Hívás gombok

5 - Kulcskártya olvasó antenna

6 - Aktív kapcsolat LED

7 - Nyitott ajtót jelző LED

8 - Mikrofon

9 - Mikrofon beállítás

10 - Hangszóró beállítás

11 - Egy lakás/két lakás kapcsoló

12 - Kulcskártya programozó gomb/Alaphelyzetbe állítás

13 - LED panel a hívás gombok megvilágításához

14 - Konfigurátor csatlakozó

15 - Fényerő érzékelő éjszakai háttérvilágításhoz

16 - Hangszóró
