Brodit 511277 Manual de usuario

Product 511277

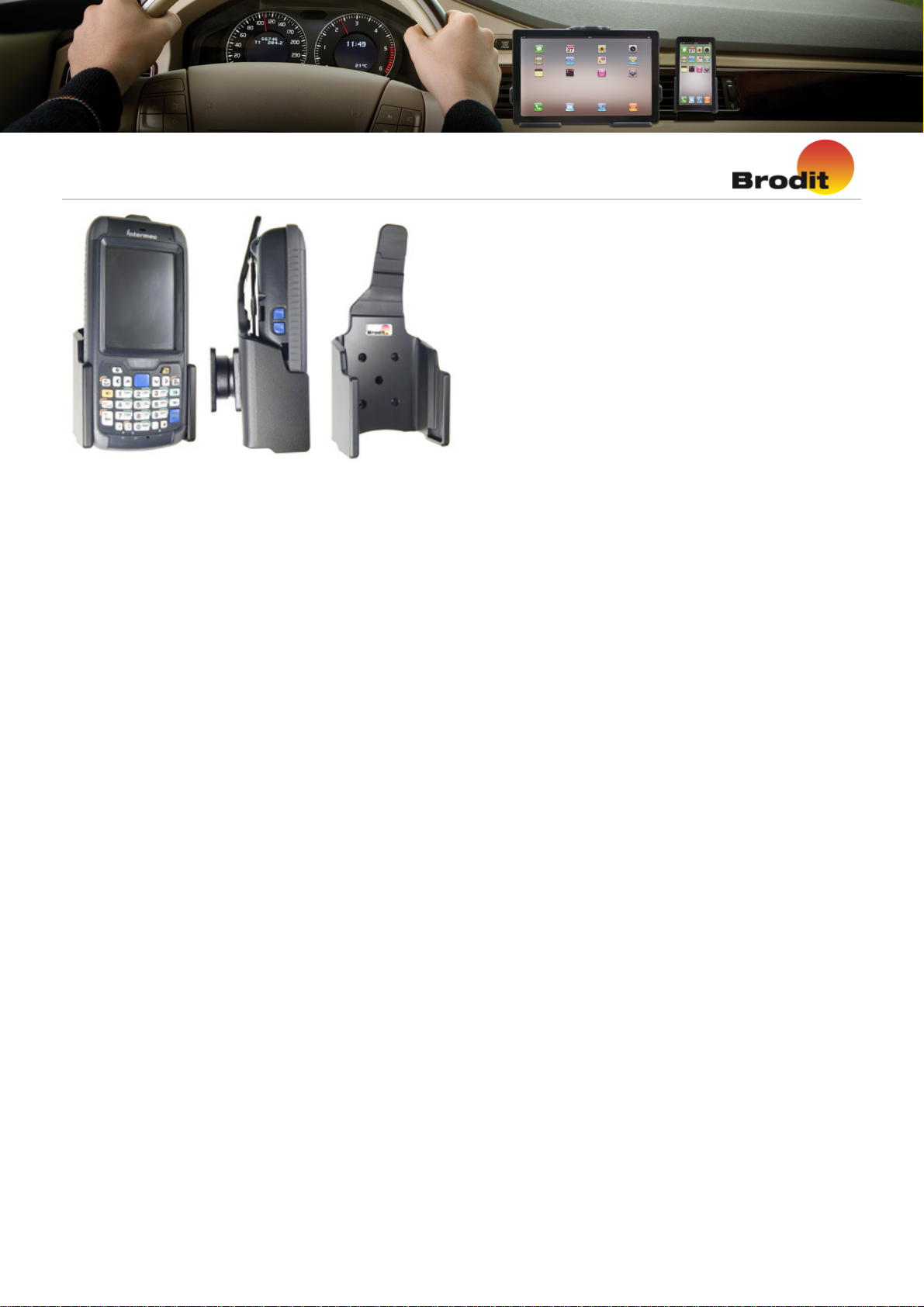

511277 Passive holder with tilt swivel

With your PDA in a passive holder attached onto the dashboard it is always within easy reach -safe and

convenient. The holder is mounted onto a tilt swivel so it is adjustable for avoiding light reflection on the screen. It

is easy to put the PDA in the holder, and to take it out of the holder. You can connect e.g. a charging cable to the

PDA when it is in the holder.

EAN: 7320285112773

Item no 511277 fits:

Intermec CN70 (For all countries)

1(2)

1. 2.

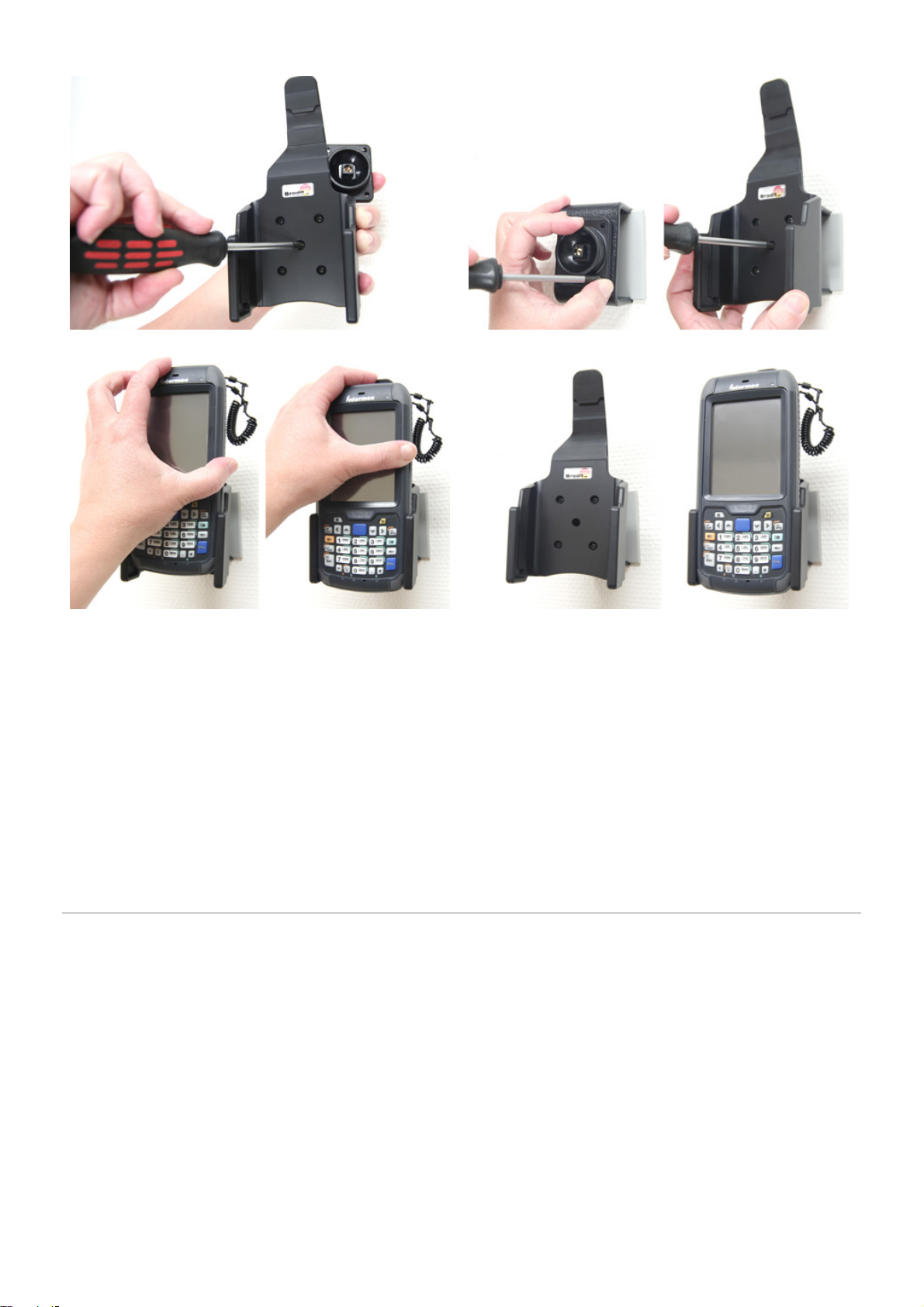

INSTALLATION INSTRUCTIONS

4.3.

Please read all of the instructions and look at the pictures before attaching the holder.

1. Loosen the screw in the center of the holder so you can remove the tilt swivel attaching plate on the back.

2. Place the attaching plate onto the desired position. Screw the attaching plate into place with the enclosed

screws. Place the holder over the attaching plate so the screw fits in the hole in the tilt swivel. Tighten the screw

so the holder is firmly in place, but still can be adjusted.

3. To place the device in the holder: Place the bottom part of the device into the holder. Press the top of the

device forward and in the same time slide the device downward into place in the holder. To remove the device

from the holder: Press the upper part of the holder forward. When the device is set free, lift it upward out of the

holder.

4. The holder is in place.

2(2)
