Brizo R70200 Manual de usuario

74669 Rev.C

74669 Rev. C

74669 Rev.C

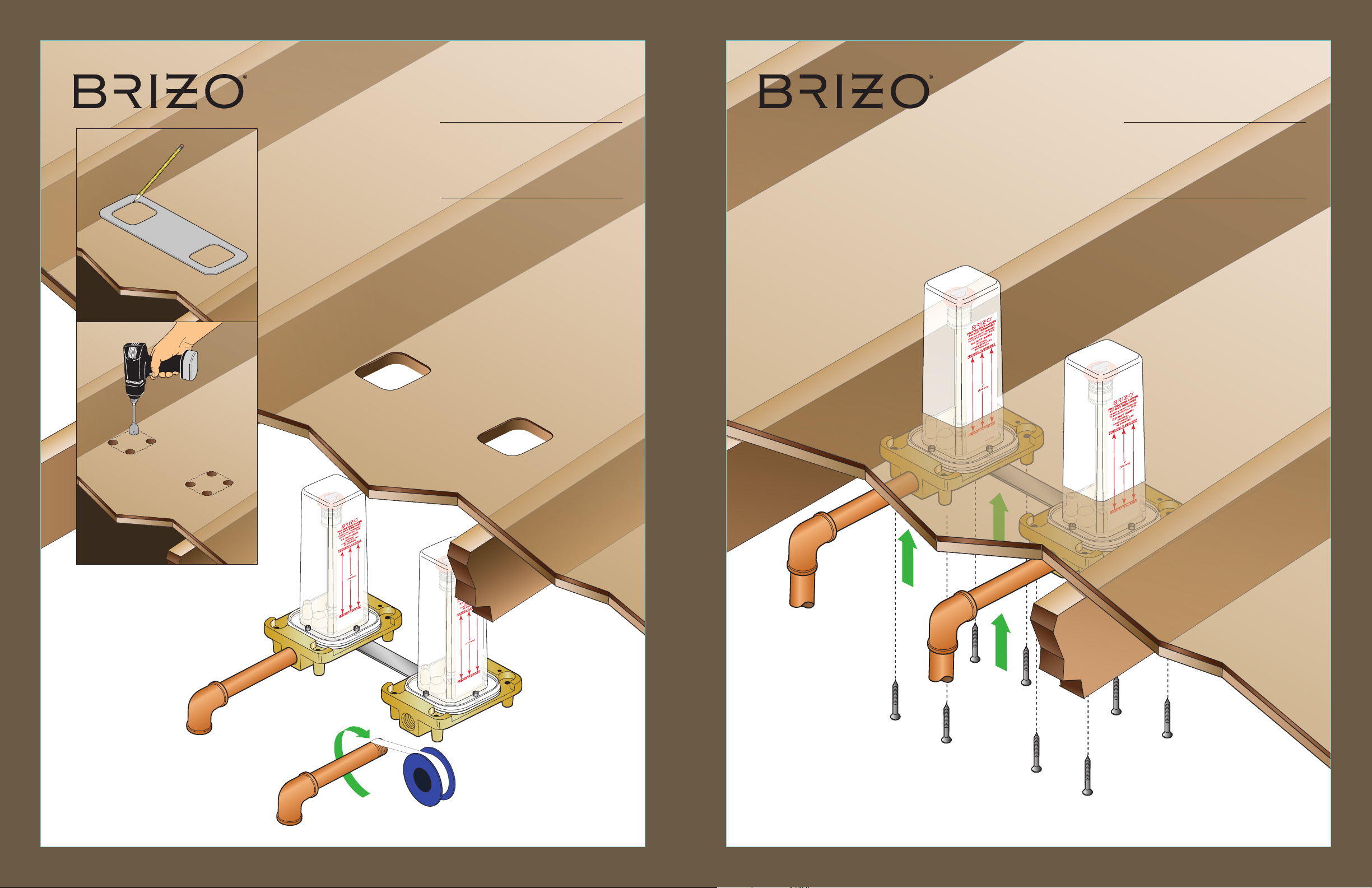

Installation Guide -

Subﬂoor (Minimum ¾” Thick)

R70200 / R70200-WS (with Stops)

TWO-HANDLE FLOOR MOUNT

FREESTANDING TUB FILLER ROUGH-IN

Guía de instalación -

Contrapiso (Mínimo ¾” de grosor)

R70200 / R70200-WS (Con Topes)

DOS MANIJAS, MONTADO EN EL PISO,

AUTOPORTANTE RELLENO DE TINA DE

PREPARACIÓN

Guide d’installation –

faux-plancher (Épaisseur minimale de 3/4 po)

R70200 / R70200-WS (AVEC ROBINETS

D’ARRÊT) ROBINET BRUT DE BAIGNOIRE AUTO-

PORTEUR POUR MONTAGE SUR LE PLANCHER,

À DEUX MANETTES

Installation Guide -

Subﬂoor (Minimum ¾” Thick)

R70200 / R70200-WS (with Stops)

TWO-HANDLE FLOOR MOUNT

FREESTANDING TUB FILLER ROUGH-IN

Guía de instalación -

Contrapiso (Mínimo ¾” de grosor)

R70200 / R70200-WS (Con Topes)

DOS MANIJAS, MONTADO EN EL PISO,

AUTOPORTANTE RELLENO DE TINA DE

PREPARACIÓN

Guide d’installation –

faux-plancher (Épaisseur minimale de 3/4 po)

R70200 / R70200-WS (AVEC ROBINETS

D’ARRÊT) ROBINET BRUT DE BAIGNOIRE AUTO-

PORTEUR POUR MONTAGE SUR LE PLANCHER,

À DEUX MANETTES

76976 Rev A 10/07/13 www.brizo.com

74669 Rev.C

Screws not provided.

Los tornillos no son suministrados.

Vis non fournies.

74669 Rev.C

69 Rev

74669

. C

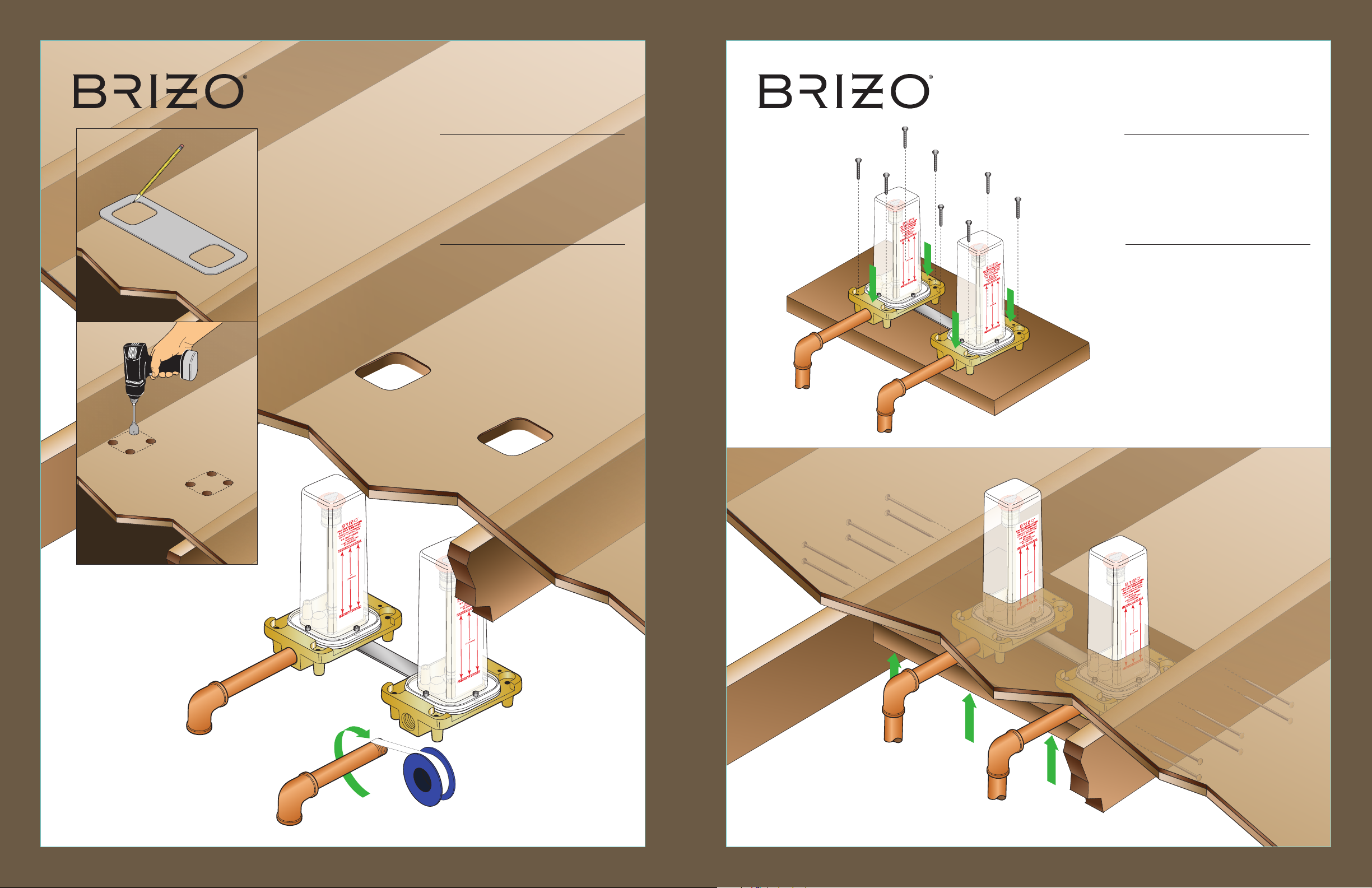

Installation Guide -

Subﬂoor using a Rigid Stringer

Required if Subﬂoor is Less Than ¾” In Thickness

R70200 / R70200-WS (with Stops)

TWO-HANDLE FLOOR MOUNT

FREESTANDING TUB FILLER ROUGH-IN

Guía de instalación -

Contrapiso usando un larguero

rígido

Requerido si el contrapiso es de un grosor menor

de ¾”

R70200 / R70200-WS (Con Topes)

DOS MANIJAS, MONTADO EN EL PISO,

AUTOPORTANTE RELLENO DE TINA DE

PREPARACIÓN

Guide d’installation –

faux-plancher à l’aide d’une traverse

rigide

Requise si le faux-plancher a moins de ¾po

d’épaisseur

R70200 / R70200-WS (AVEC ROBINETS

D’ARRÊT) ROBINET BRUT DE BAIGNOIRE AUTO-

PORTEUR POUR MONTAGE SUR LE PLANCHER,

À DEUX MANETTES

Installation Guide -

Subﬂoor using a Rigid Stringer

Required if Subﬂoor is Less Than ¾” In Thickness

R70200 / R70200-WS (with Stops)

TWO-HANDLE FLOOR MOUNT

FREESTANDING TUB FILLER ROUGH-IN

Guía de instalación -

Contrapiso usando un larguero

rígido

Requerido si el contrapiso es de un grosor menor

de ¾”

R70200 / R70200-WS (Con Topes)

DOS MANIJAS, MONTADO EN EL PISO,

AUTOPORTANTE RELLENO DE TINA DE

PREPARACIÓN

Guide d’installation –

faux-plancher à l’aide d’une traverse

rigide

Requise si le faux-plancher a moins de ¾po

d’épaisseur

R70200 / R70200-WS (AVEC ROBINETS

D’ARRÊT) ROBINET BRUT DE BAIGNOIRE AUTO-

PORTEUR POUR MONTAGE SUR LE PLANCHER,

À DEUX MANETTES

76976 Rev A 10/07/13 www.brizo.com

PROTECTIVE COVER

DO NOT REMOVE!!

TRIM FLUSH TO FINISHED

FLOOR TO INSTALL TRIM

DO NOT SAW!!

INTERNAL

COMPONENTS CAN

BE DAMAGED

FINISHED FLOOR MAX

FINISHED FLOOR MIN

74669 Rev. C

(102 mm)

74669Rev. C

74669 Rev.C

4 ¾" Max. to Top of

Finished Floor

Max. 4 ¾”a la parte supe-

rior del piso terminado

4 ¾” po max. par rapport au

dessus du plancher ﬁni

1 1/2" Min.

1 1/2 po Min.

Plasterguard

Enlucido

Protecteur

Finished Floor

Piso terminado

Plancher ﬁni

Rebar

Barras de refuerzo

Barre d’armature

Forms

Encofrados

Coffrages à béton

Rough Assembly

El ensamble de la instalación interna

Le robinet brut

Backﬁll With Aggregate

Relleno con agregado

Remplissez d’agrégat

Plastic Liner / Revestimiento de plástico / Pellicule de plastique

Note: Consult local Building and

Plumbing Codes or Authorities

Having Jurisdiction in your location.

Nota: Consulte con los códigos de

construcción y plomería o autori-

dades en su jurisdicción local.

Note: Consultez les codes du bâti-

ment et de la plomberie ou les auto-

rités compétentesdans votre région.

Screws not provided.

Los tornillos no son suministrados.

Vis non fournies.

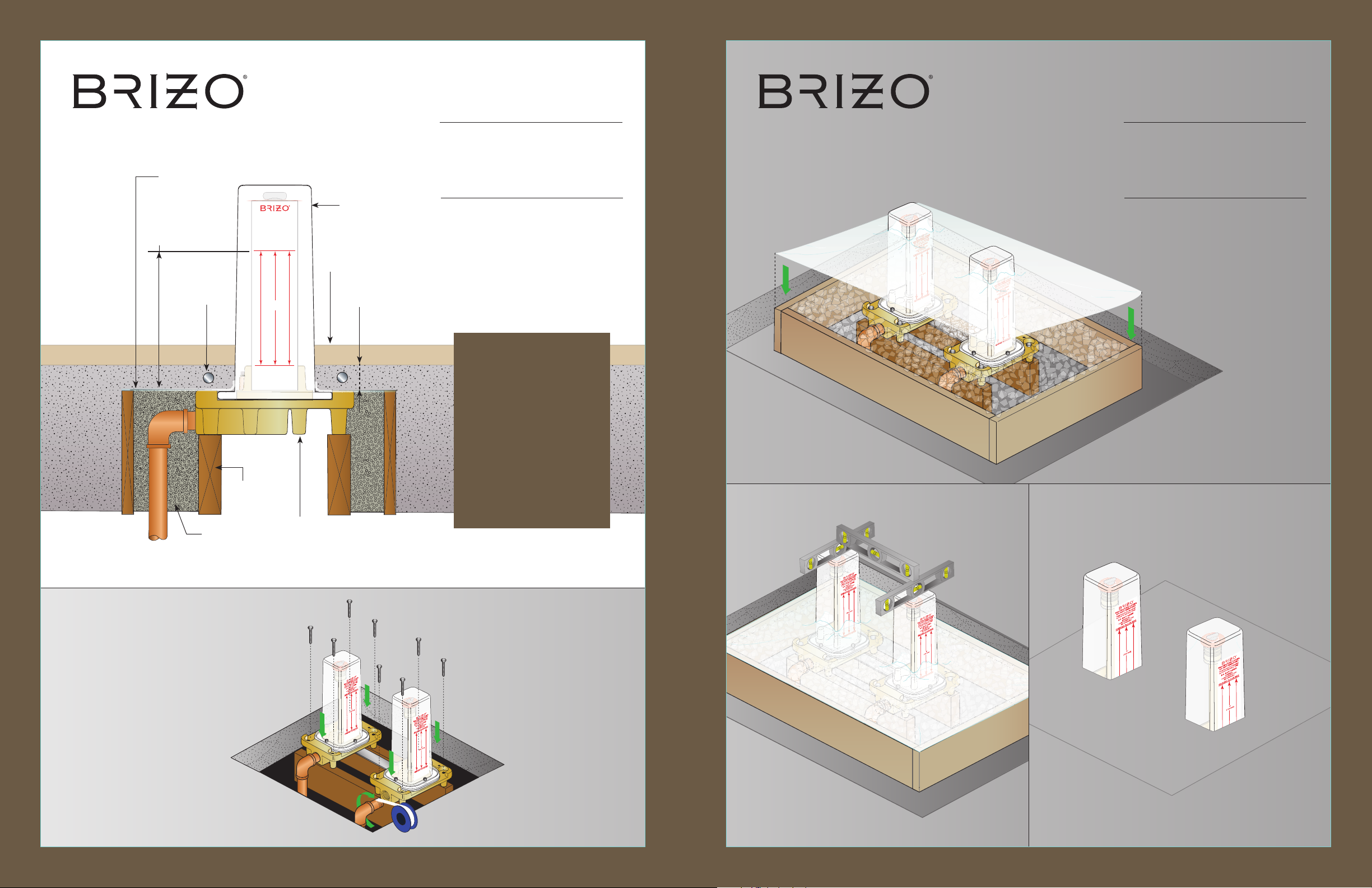

Installation Guide -

Concrete Floor

R70200 / R70200-WS (with Stops)

TWO-HANDLE FLOOR MOUNT

FREESTANDING TUB FILLER ROUGH-IN

Guía de instalación -

Piso de Concreto

R70200 / R70200-WS (Con Topes)

DOS MANIJAS, MONTADO EN EL PISO,

AUTOPORTANTE RELLENO DE TINA DE

PREPARACIÓN

Guide d’installation –

plancher de béton

R70200 / R70200-WS (AVEC ROBINETS

D’ARRÊT) ROBINET BRUT DE BAIGNOIRE AUTO-

PORTEUR POUR MONTAGE SUR LE PLANCHER,

À DEUX MANETTES

Installation Guide -

Concrete Floor

R70200 / R70200-WS (with Stops)

TWO-HANDLE FLOOR MOUNT

FREESTANDING TUB FILLER ROUGH-IN

Guía de instalación -

Piso de Concreto

R70200 / R70200-WS (Con Topes)

DOS MANIJAS, MONTADO EN EL PISO,

AUTOPORTANTE RELLENO DE TINA DE

PREPARACIÓN

Guide d’installation –

plancher de béton

R70200 / R70200-WS (AVEC ROBINETS

D’ARRÊT) ROBINET BRUT DE BAIGNOIRE AUTO-

PORTEUR POUR MONTAGE SUR LE PLANCHER,

À DEUX MANETTES

76976 Rev A 10/07/13 www.brizo.com
