Briggs & Stratton 071044-0 Guía de configuración

200 Amp Automatic Transfer Switch

with Service Disconnect and AC Control Module™

Illustrated Parts List

Model

071044-0

IPL No. 310141 Rev C (06/01/2010)

Not for

Reproduction

2 BRIGGSandSTRATTON.COM

express written permission of Briggs & Stratton Power Products Group, LLC.

Exploded View - Model 071044-0

Not for

Reproduction

Parts List - Model 071044-0

Item Part # Description

1 NSP ENCLOSURE

2 NSP BACK PANEL

3 195668GS SWITCH-TRANSFER

4 * TRILOBULAR-#10-32 x 1/2”

5 * WASHER-EXT #10

6 B4986AGS DECAL

7 * TRILOBULAR-#6-32 x 3/8”

8 193664GS INSULATION

9 204009GS BOARD-CIRCUIT

10 197979GS SPACER

11 196094GS LUG

12 * WASHER-LOCK 1/4”

13 192065GS BREAKER-CIRCUIT 200A

14 * NUT-1/4”-20

15 192696GS TERMINAL

16 B4857GS FUSE

17 192151GS HOLDER-FUSE

18 197355GS CLIP

19 B5107GS DECAL

20 196355GS DECAL

21 B5106GS DECAL

22 192558GS DECAL

23 205061GS DECAL

24 192770GS BRACKET

25 205395GS DECAL

26 190984GS DECAL

27 209048GS DECAL

28 192597GS DECAL

29 193450GS DECAL

30 * TRILOBULAR-#10-32 x 3/4”

31 * TRILOBULAR-8-32x 3/8”

32 201157GS BRACKET

33 192879GS INSULATOR

34 * PPHMS-1/4-20x 3/4”

35 192881GS BAR-BUS

36 192882GS BREAKER-CIRCUIT 100A

37 193159GS DECAL

39 205402GS DECAL

Item Part # Description

40 192150GS SPACER

41 197198GS DECAL

42 202758GS DECAL

43 202361GS DECAL

44 202760GS DECAL

45 202841GS STANDOFF

46 * WASHER-LOCK #10

47 * WASHER-FLAT #10

Items Not Illustrated

193306GS SCREW-BONDING

193551GS DECAL-Service Disconnect

209506GS MANUAL-OPERATOR

312841GS KIT-MANUAL

192242TGS WIRE

201285GS HARNESS-WIRING ATS

208106GS CURRENT TRANSFORMER

*Items without part numbers are common fasteners, available

at local hardware stores.

Not for

Reproduction

Otros manuales de Cambiar de Briggs & Stratton

Briggs & Stratton

Briggs & Stratton 6421 Manual de usuario

Briggs & Stratton

Briggs & Stratton 100 AMP AUTOMATIC TRANSFER SWITCH Guía de configuración

Briggs & Stratton

Briggs & Stratton 71045 Manual de usuario

Briggs & Stratton

Briggs & Stratton 1917 Guía del administrador

Briggs & Stratton

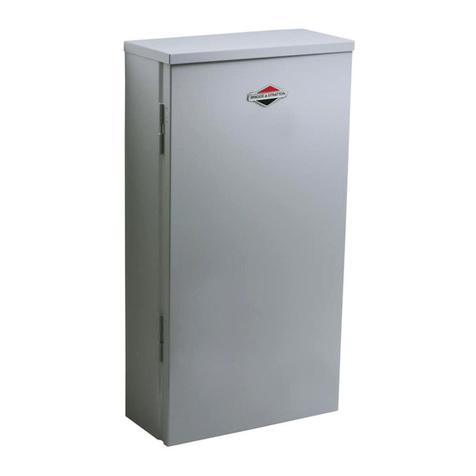

Briggs & Stratton 71057 Manual de usuario
