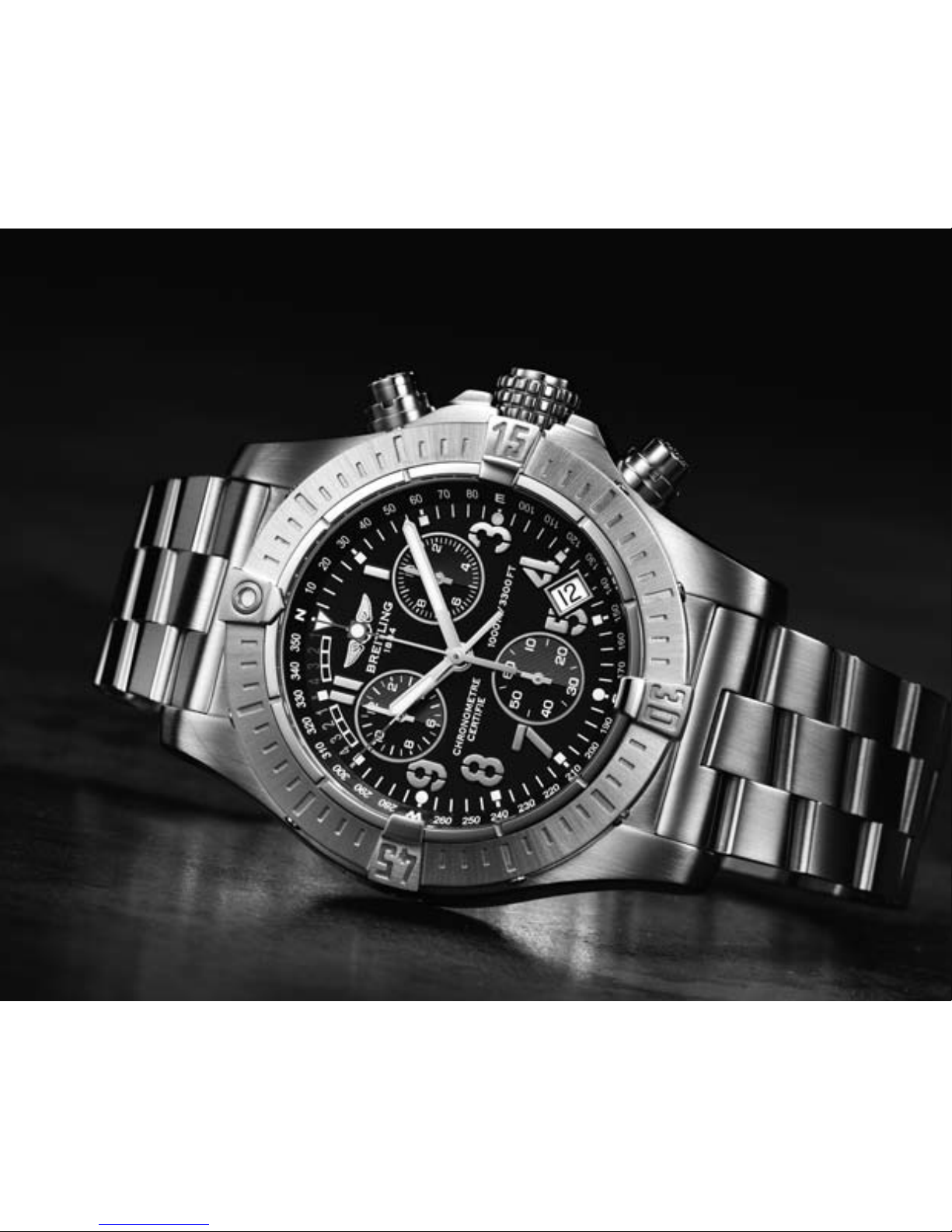

Breitling AVENGER SEAWOLF CHRONO Manual de usuario

AVENGER SEAWOLF

CHRONO

AVENGER SEAWOLF

CHRONO

Compteur des heures du chronographe

Chronograph’s hours totalizer

Chronograph-Stundenzähler

Totalizzatore delle ore del cronografo

Contador de horas del cronógrafo

Contador das horas do cronógrafo

Хронограф – счетчик часов

Compteur des minutes du chronographe

Chronograph’s minutes totalizer

Chronograph-Minutenzähler

Totalizzatore dei minuti del cronografo

Contador de minutos del cronógrafo

Contador dos minutos do cronógrafo

Хронограф – счетчик минут

Aiguille des secondes du chronographe

Chronograph’s seconds hand

Chronograph-Sekundenzeiger

Lancetta dei secondi del cronografo

Aguja de segundos del cronógrafo

Ponteiro dos segundos do cronógrafo

Хронограф – секундная стрелка

Compteur 1/10 seconde

1/10 seconds totalizer

1/10-Sekunden-Zähler

Totalizzatore 1/10 secondo

Contador 1/10 segundo

Contador de 1/10 segundo

Счетчик 1/10 секунд

Aiguille des heures

Hour hand

Stundenzeiger

Lancetta delle ore

Aguja de horas

Ponteiro das horas

Часовая cтрелка

Aiguille des minutes

Minute hand

Minutenzeiger

Lancetta dei minuti

Aguja de minutos

Ponteiro dos minutos

Минутная cтрелка

Aiguille des secondes

Seconds hand

Sekundenzeiger

Lancetta dei secondi

Aguja de segundos

Ponteiro dos segundos

Секундная cтрелка

Poussoir Split/Reset étanche

Water-resistant Split/Reset pushpiece

Wasserdichter Split/Reset-Drücker

Pulsante impermeabile Split/Reset

Pulsador hermético Split/Reset

Pistão split/reset estanque

Водонепроницаемая кнопка сплит/сброс

Soupape de décompression

Decompression valve

Dekompressionsventil

Valvola di decompressione

Válvula de descompresión

Valvula de descompressão

Клапан для сброса избыточного давления

Cadran 1/100H

Dial graduated to 1/100th H

Zifferblatt 1/100H

Quadrante 1/100H

Esfera 1/100H

Mostrador 1/100H

Циферблат 1/100 час.

Lunette à cavaliers

Rider-tab bezel

Reiterlünette

Lunetta con cavalieri

Bisel con índices movíles

Luneta com cavaliers

Ободок с райдерами

Poussoir Start/Stop étanche

Water-resistant Start/Stop pushpiece

Wasserdichter Start/Stopp-Drücker

Pulsante impermeabile Start/Stop

Pulsador hermético Start/Stop

Pistão iniciar/parar estanque

Водонепроницаемая кнопка старт/стоп

YACHTING

Rose des vents

Compass scale

Windrose

Rosa dei venti

Rosa náutica

Rosa dos ventos

Шкала компаса

Fonction Yachting

Yachting function

Yachting-Funktion

Funzione Yachting

Función Yachting

Função Yachting

Функция «Яхтинг»

1/10

YACHTING

FRANÇAIS

MISE EN SERVICE 5

PARTICULARITÉS 9

ENTRETIEN 14

ENGLISH

PREPARING THE WATCH F R USE 18

SPECIAL CHARACTERISTICS 22

MAINTENANCE 27

DEUTSCH

INBETRIEBNAHME 31

BES NDERHEITEN 35

WARTUNG 40

ITALIAN

MESSA IN FUNZI NE 44

PARTIC LARITÀ 48

US E MANUTENZI NE 53

ESPAÑ L

INSTRUCCI NES DE FUNCI NAMIENT

PARTICULARIDADES 61

US Y MANTENIMIENT 66

P RTUGUÊS

INSTRUÇÕES DE FUNCI NAMENT

PARTICULARIDADES 74

US E MANUTENÇÃ 79

Py c c Ки Й

ВВЕДЕНи Е В ЭКСПЛУАТАЦи Ю 83

ОСОБЕННОСТи 87

РЕМОНТ 92

100

105

109

113

118

122

126

131

4 5

V TRE CHR N MÈTRE BREITLING

Un chronomètre est un instrument horaire de haute précision qui a passé avec

succès toutes les épreuves imposées par le COSC (Contrôle Officiel Suisse des

Chronomètres), organisme neutre et indépendant qui teste individuellement

chaque mouvement selon la prescription en vigueur.

L’épreuve de certification pour les chronomètres-bracelets à oscillateur à

quartz consiste à observer chaque mouvement durant 11 jours et 11 nuits,

dans plusieurs positions et à 3 températures différentes (8°C, 23°C, 38°C).

Pour obtenir le titre de chronomètre, les performances d’un mouvement

doivent répondre à 7 critères très stricts, dont un écart de marche quotidien

limité à ±0.07 secondes, soit une précision annuelle de ±25 secondes.

L’écart de marche du calibre SUPe r QUa r t z ™ équipant votre Br e it Lin g sur-

passe largement ces exigences, atteignant ±15 secondes par an.

Le terme de «chronomètre» ne doit pas être confondu avec celui de «chrono -

graphe», qui est une montre compliquée dotée d’un mécanisme additionnel

permettant de mesurer la durée d’un évènement. Un chronographe n’est

pas forcément certifié chronomètre, mais tous les chronographes Br e it Lin g

portent le titre très convoité de chronomètre.

MISE EN SERVICE

AJUSTEMENT DE LA DATE – MISE À L’HEURE

1. Dévisser la couronne étanche dans le sens anti-

horaire.

2. t irer la couronne en position 2 et faire tourner les

heures en avant pour ajuster la date qui saute à

minuit.

3. t irer la couronne en position 3 et ajuster l’heure et la

minute.

4. r epousser la couronne en position 1. a ppuyer légè-

rement sur celle-ci, en la tournant doucement dans

le sens horaire, puis revisser jusqu’à ressentir une

résistance. Ne pas forcer!

6 7

II. MESURE D’UN TEMPS COURT AVEC TEMPS INTERMÉDIAIRE

1. a ppuyer sur le poussoir Apour faire partir le chrono -

graphe. L’aiguille 3permet de suivre la mesure en

secondes.

2. Pour connaître un temps intermédiaire sans inter-

rompre la mesure du temps total, appuyer sur le

poussoir B.

3. Pour afficher à nouveau la mesure du temps en cours,

appuyer sur le poussoir B: l’aiguille 3de mesure des

secondes, et si nécessaire l’aiguille 2de mesure des

minutes «rattrapent» le temps mesuré.

UTILISATI N DU CHR N GRAPHE

I. MESURE D’UN TEMPS COURT UNIQUE

1. a ppuyer sur le poussoir Apour enclencher le chrono -

graphe. L’aiguille 3permet de suivre la mesure en

secondes.

2. a rrêter la mesure en appuyant à nouveau sur le pous -

soir A. La mesure s’effectue en heures (compteur 1),

minutes (aiguilles 2), secondes (aiguilles 3) et 1

10 de

seconde (compteur 4).

3. r emettre le chronographe à zéro en appuyant sur le

poussoir B.

PARTICULARITÉS

F NCTI N YACHTING

La version Yachting de votre chronographe est équipée

d’un dispositif de compte à rebours pour les

départs de régates. a u coup de canon indiquant les

10 dernières minutes avant le «start», l’enclenche -

ment du chronographe au moyen du poussoir Aper-

met de suivre facilement le compte à rebours grâce

à l’aiguille des minutes 2qui se déplace dans la

zone de couleur allant de 10h à 12h. L’aiguille des

secondes 3permet de suivre avec encore plus de

précision les dernières secondes avant le départ.

AJUSTEMENT DES F NCTI NS ADDITI NNELLES

Si une aiguille de compteur ne se remet pas à zéro normalement (à la suite

d’un changement de pile ou d’une mauvaise manipulation), procéder de la

manière suivante:

1. Compteur des heures désynchronisé: couronne en posi-

tion 2, pressions sur le poussoir Ajusqu’à ce que

l’aiguille revienne en position initiale.

2. Compteur des minutes désynchronisé: couronne en posi-

tion 2, pressions sur le poussoir Bjusqu’à ce que

l’aiguille revienne en position initiale.

3. Compteur des secondes désynchronisé: couronne en posi-

tion 3, pressions sur le poussoir Ajusqu’à ce que

l’aiguille revienne en position initiale.

4. Compteur des 1

/10 désynchronisé: couronne en position 3,

pressions sur le poussoir Bjusqu’à ce que l’aiguille

revienne en position initiale.

S UPAPE DE DÉC MPRESSI N

Pour éviter une éventuelle explosion lors du retour à la surface, le boîtier

de votre chronomètre Br e it Lin g est muni d’une soupape de décompression

permettant d’évacuer les gaz – essentiellement de l’hélium – qui pénètrent

dans le boîtier lors du séjour prolongé à grande profondeur.

10 11

LUNETTE À CAVALIERS

La lunette de votre montre est équipée de 4 index

appelés cavaliers: ils s’utilisent comme repères pour

marquer une heure de départ ou une heure limite

dont on veut se rappeler. Sur les modèles sans chrono -

graphe, ils servent en outre de «chrono-minutes»,

permettant de mesurer, en minutes, le temps écoulé.

Les cavaliers facilitent la rotation de la lunette en

garantissant sa meilleure prise (notamment lors du

port de gants) et assurent la protection de la glace.

B USS LE S LAIRE

Votre chronomètre Br e it Lin g peut être utilisé comme boussole solaire, per-

mettant ainsi de déterminer la direction nord-sud. Pour les régions qui ont

instauré l’heure d’été, il convient de retrancher une heure lors de l’orientation

de la montre.

Utilisation dans l’hémisphère nord

Orienter avec précision l’aiguille des heures en direction

du soleil. Par rapport au cadran de la montre, le point

situé à mi-distance entre l’heure actuelle et 12h indi que

le sud, le nord se trouvant à l’opposé.

Utilisation dans l’hémisphère sud

Orienter avec précision l’index situé à 12h sur le cadran en

direction du soleil. Par rapport au cadran de la montre,

le point situé à mi-distance entre l’heure actuelle et 12h

indique le nord, le sud se trouvant à l’opposé.

12 13

CADRAN AU 1/100eH

Votre chronomètre Br e it Lin g est équipé d’une échelle de division de l’heure

en centièmes qui facilite la lecture des minutes en base décimale.

Exemple: 0,6 h = 36 min.

CHANGEMENT RAPIDE DU FUSEAU H RAIRE

Votre chronomètre Br e it Lin g est équipé d’une aiguille

d’heures permettant le changement rapide du fuseau

horaire. Celui-ci peut être corrigé par incréments de

±1heure:

1. Dévisser la couronne étanche dans le sens anti-horaire

et la tirer en position 2. La correction de l’heure en

avant ou en arrière, et, par conséquent de la date à

minuit, s’effectue sans perdre le réglage et la précision

de la minute et de la seconde.

2. Bien revisser ensuite la couronne étanche.

REC MMANDATI NS

Les piles et les composants horlogers usagés ne doi-

vent pas être jetés dans la poubelle mais doivent, au

contraire, être recyclés correctement. il est recom-

mandé de les ramener à votre point de vente. Vous

contribuerez ainsi à la protection de l’environne-

ment et de la santé.

P USS IRS ÉTANCHES

Votre chronographe Br e it Lin g est doté de poussoirs magnétiques, un dis-

positif breveté et exclusif à Br e it Lin g , qui permet l’activation des com-

mandes du chronographe en l’absence de contact direct entre le poussoir et

le mouvement. a insi, les fonctions chrono sont assurées jusqu’à la profon-

deur indiquée sur le fond de la montre.

14 15

MAINTENANCE

Votre chronomètre Br e it Lin g est un instrument sophistiqué fonctionnant en

permanence et sous les contraintes les plus diverses. Dans un volume très

restreint, une multitude de composants contribuent à en assurer toutes les

fonctions. Leur action mécanique engendre une usure inéluctable, que l’en-

tretien, par un renouvellement de la lubrification ainsi que par le remplace-

ment des composants usagés, permet de maîtriser. Comme tout instrument

de mesure de précision, votre montre doit faire l’objet d’une maintenance

périodique pour fonctionner au mieux de son potentiel: il est recommandé

de procéder à ce service tous les deux ans, alors que la périodicité de la révi-

sion de votre montre est de l’ordre de cinq ans. Votre concessionnaire agréé

Br e it Lin g prendra volontiers celle-ci en charge.

L’ÉTANCHÉITÉ

Le mouvement de votre chronomètre est protégé par un boîtier complexe

muni de joints qui assurent son étanchéité. Sous l’influence de divers agents

extérieurs – transpiration, eau chlorée ou salée, cosmétiques, parfums ou

poussière, ces joints se dégradent progressivement et doivent être réguliè-

rement remplacés. en cas d’utilisation intensive en milieu aquatique, il est

recommandé de procéder à un service de maintenance chaque année. Pour une

utilisation occasionnelle en milieu aquatique, cette opération s’effectuera

tous les deux ans. Par ailleurs, il est recommandé de procéder chaque année

à un contrôle d’étanchéité, qui ne prend que quelques minutes, auprès de

votre concessionnaire agréé Br e it Lin g .

Les modèles Br e it Lin g sont étanches à différents degrés. Le niveau d’étan-

chéité, exprimé en mètres, est une norme qui n’indique pas une profondeur

absolue d’immersion. La couronne ne doit en aucun cas être actionnée sous

l’eau ou lorsque la montre est mouillée. Le tableau ci-dessous indique les

conditions dans lesquelles votre montre peut raisonnablement être utilisée

en fonction de son degré d’étanchéité:

C NSEILS UTILES

Les bracelets Br e it Lin g en cuir véritable sont manufacturés avec les maté-

riaux les plus raffinés et constituent un produit de haute qualité. Comme

tous les objets en peau naturelle (souliers, gants, etc.), leur durée de vie





ACTIVITÉS DEGRÉ D’ÉTANCHÉITÉ

3bars/30M/100FT 5bars/50M/165FT 10bars/100M/330FT 50bars/500M/1650FT+

Eclaboussements

Douche, natation, sports nautiques de surface

Ski nautique, plongeons, snorkeling

Plongée sous-marine

Tabla de contenidos

Idiomas:

Otros manuales de Mirar de Breitling

Breitling

Breitling NAVITIMER 1884 Manual de usuario

Breitling

Breitling X82310A51B1S1 Manual de usuario

Breitling

Breitling TRANSOCEAN CHRONOGRAPH UNITIME Manual de usuario

Breitling

Breitling AVENGER II GMT Manual de usuario

Breitling

Breitling CHRONOMAT GMT Manual de usuario

Breitling

Breitling MONTBRILLANT 47 Manual de usuario

Breitling

Breitling TRANSOCEAN UNITIME PILOT Manual de usuario

Breitling

Breitling U10380591A2U1 Manual de usuario

Breitling

Breitling NAVITIMER AUTOMATIC 36 Manual de usuario

Breitling

Breitling Chronomat Manual de usuario

Breitling

Breitling AVENGER AUTOMATIC GMT 44 Manual de usuario

Breitling

Breitling BENTLEY SUPERSPORTS B55 Manual de instrucciones

Breitling

Breitling Galactic 32 Manual de usuario

Breitling

Breitling CHRONO-MATIC 49 Manual de usuario

Breitling

Breitling Chronomat 01 Guía

Breitling

Breitling NAVITIMER B02 CHRONOGRAPH 41 COSMONAUTE Manual de usuario

Breitling

Breitling AVENGER AUTOMATIC 42 Manual de usuario

Breitling

Breitling Navitimer Manual de usuario

Breitling

Breitling SUPER AVENGER Manual de usuario

Breitling

Breitling Superocean Heritage II B20 Automatic Manual de usuario

Breitling

Breitling Chronomat 01 Manual de usuario

Breitling

Breitling NAVITIMER 32 Manual de usuario

Breitling

Breitling Navitimer 01 Manual de usuario

Breitling

Breitling NAVITIMER WORLD Manual de usuario

Manuales populares de Mirar de otras marcas

Pandora

Pandora WATCH2 Manual de usuario

Casio

Casio QW-4343 Manual de usuario

Suunto

Suunto X6 Manual de usuario

Seiko

Seiko N830 Manual de usuario

MotionX

MotionX 365 Manual de usuario

Garmin

Garmin VENU SQ 2 Manual de usuario

QCY

QCY Watch GTC Manual de usuario

Canyon

Canyon Cindy CNE-KW41WP Manual de usuario

Esq

Esq Watches Guía de instalación

Crane

Crane AA5-CDSM-3A Manual de usuario

Timex

Timex W-214 Manual de usuario

DETOMASO

DETOMASO MATERA Manual de usuario

Geemarc

Geemarc Watch N Shake Manual de usuario

LORUS

LORUS W590 Manual de usuario

STENLILLE

STENLILLE Actío Manual de usuario

Casio

Casio 5594 Manual de usuario

Sinn

Sinn HUNTER'S WATCH 3. Edition Manual de usuario

Slazenger

Slazenger SLZ800 Manual de usuario
