BRÖTJE CG 20 R03 VW5 WZ Manual de usuario
Montageanleitung
Gasventil
CG 20 R03 VW5 WZZ
Návod k instalaci
Plynový ventil
CG 20 R03 VW5 WZ
Installationsvejledning
Gasventil
CG 20 R03 VW5 WZ
Installation instructions
Gas valve
CG 20 R03 VW5 WZ
Instrucciones de montaje
Válvula de gas
CG 20 R03 VW5 WZ
Instructions de montage
Valve à gaz
CG 20 R03 VW5 WZ
Istruzioni di montaggio
IT
Valvola del gas
CG 20 R03 VW5 WZ
Instrukcja montażu
Zawór gazowy
CG 20 R03 VW5 WZ
—ÛÍÓ‚Ó‰ÒÚ‚Ó ÔÓ Ò·ÓрÍÂ
BLR
Газовый клапан
CG 20 R03 VW5 WZ
Surinkimo instrukcijos
LT
Dujų vožtuvas
CG 20 R03 VW5 WZ
2 7311160-04 09.20
Inhaltsverzeichnis
1. Zu dieser Anleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
1.1 Inhalt dieser Anleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
1.2 Verwendete Symbole . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
1.3 An wen wendet sich diese Anleitung? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
1.4 Lieferumfang. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
2. Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
2.1 Bestimmungsgemäße Verwendung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
2.2 Erstinbetriebnahme. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
2.3 Allgemeine Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
3. Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
4. Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
4.1 Anschlussdruck. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
4.2 Düsendruck. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
4.3 CO2-Gehalt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
4.4 Nennwärmebelastung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Obsah
1. K tomuto návodu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
1.1 Obsah tohoto návodu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
1.2 Použité symboly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
1.3 Komu je tento návod určen?. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
1.4 Rozsah dodávky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
2. Bezpečnost. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
2.1 Použití v souladu s určeným účelem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
2.2 První uvedení do provozu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
2.3 Všeobecné bezpečnostní pokyny . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
3. Montáž . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
4. Uvedení do provozu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
4.1 Tlak v pøívodním potrubí . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
4.2 Tlak v trysce . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
4.3 Obsah CO2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
4.4 Jmenovité tepelné zatížení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Inhold
1. Om denne vejledning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
1.1 Denne vejlednings indhold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
1.2 Anvendte symboler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
1.3 Til hvem henvender denne vejledning sig? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
1.4 Leveringsomfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
2. Sikkerhed . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
2.1 Forskriftsmæssig anvendelse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
2.2 Første idriftsættelse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
2.3 Generelle sikkerhedsanvisninger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
3. Montering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
DE
CZ
DK
3 7311160-04 09.20
4. Idriftsættelse. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
4.1 Tilslutningstryk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
4.2 Dysetryk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
4.3 CO2 -indhold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
4.4 Nominel varmebelastning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Content
1. About these instructions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
1.1 Contents of these instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
1.2 Symbols explained . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
1.3 For whom is this manual intended? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
1.4 Standard delivery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
2. Safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
2.1 Intended use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
2.2 Commissioning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
2.3 General safety instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
3. Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
4. Commissioning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
4.1 Supply pressure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
4.2 Jet pressure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
4.3 CO2 -Content . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
4.4 Nominal heat load. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Contenido
1. Acerca de estas instrucciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
1.1 Contenido de este manual . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
1.2 Símbolos utilizados. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
1.3 ¿A quién va dirigido este manual? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
1.4 Volumen de suministro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
2. Seguridad. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
2.1 Uso previsto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
2.2 Primera puesta en marcha . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
2.3 Instrucciones generales de seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
3. Montaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
4. Puesta en servicio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
4.1 Presión de conexión . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
4.2 Presión del inyector . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
4.3 Contenido de CO2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
4.4 Gasto nominal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Contenu
1. A propos des présentes instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
1.1 Les présentes instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
1.2 Symboles utilisés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
1.3 A qui s'adresse ce manuel? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
1.4 Etendue de la livraison . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
GB
ES
FR
4 7311160-04 09.20
2. Sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32
2.1 Utilisation conforme aux fins prévues . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
2.2 Première mise en service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
2.3 Consignes de sécurité générales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
3. Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33
4. Mise en service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
4.1 Pression de branchement. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
4.2 Pression de l’injecteur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
4.3 Teneur en CO2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
4.4 Capacité thermique nominale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Contenu
1. Premessa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
1.1 Contenuto di questo manuale. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
1.2 Simboli utilizzati . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
1.3 A chi si rivolge questo manuale? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
1.4 Stato di fornitura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
2. Sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
2.1 Utilizzo appropriato . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
2.2 La prima messa in funzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
2.3 Norme di sicurezza generali . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
3. Montaggio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
4. Messa in funzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39
4.1 Pressione allacciamento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
4.2 Pressione all'ugello. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
4.3 Contenuto CO2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
4.4 Potenza termica nominale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Zawartość
1. Uwagi dotyczące niniejszej instrukcji montażu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
1.1 Treść niniejszej instrukcji . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
1.2 Zastosowane symbole . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
1.3 Dla kogo jest przeznaczona niniejsza instrukcja? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
1.4 Zakres dostawy. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
2. Bezpieczeństwo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42
2.1 Zastosowanie zgodnie z przeznaczeniem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
2.2 Pierwsze uruchomienie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
2.3 Ogólne wskazówki dotyczące bezpieczeństwa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
3. Montaż . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43
4. Uruchomienie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44
4.1 Ciśnienie przyłączeniowe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
4.2 Ciśnienie w dyszach . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
4.3 Zawartość CO2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
4.4 Nominalne obciążenie cieplne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
IT
PL
5 7311160-04 09.20
CÓ‰ÂрʇÌËÂ
1. ̇ÒÚÓˇ˘ÂÈ ËÌÒÚрÛ͈ËË . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46
1.1 –Ó‰ÂрʇÌË ̇ÒÚÓˇ˘ÂÈ ËÌÒÚрÛ͈ËË. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
1.2 »ÒÔÓθÁÛÂÏ˚ ÒËÏ‚ÓÎ˚. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
1.3 ƒÎˇÍÓ„Ó Ôр‰̇Á̇˜Â̇ ̇ÒÚÓˇ˘‡ˇËÌÒÚрÛÍˆËˇ? . . . . . . . . . . . . . . . . . . . . . . . 46
1.4 Œ·˙ÂÏ ÔÓÒÚ‡‚ÍË . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
2. ¡ÂÁÓÔ‡ÒÌÓÒÚ¸ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47
2.1 »ÒÔÓθÁÓ‚‡ÌË ÔÓ Ì‡Á̇˜ÂÌ˲. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
2.2 œÂр‚˘Ì˚È ‚‚Ó‰ ‚ ˝ÍÒÔÎÛ‡Ú‡ˆË˛. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
2.3 Œ·˘Ë Ôр‡‚Ë· ÚÂıÌËÍË ·ÂÁÓÔ‡ÒÌÓÒÚË . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
3. ”ÒÚ‡Ìӂ͇ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48
4. œÂр‚˘Ì˚È ‚‚Ó‰ ‚ ˝ÍÒÔÎÛ‡Ú‡ˆË˛. . . . . . . . . . . . . . . . . . . . . . . . .49
4.1 ƒ‡‚ÎÂÌË ÔÓ‰‡˜Ë . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
4.2 ƒ‡‚ÎÂÌË ̇ ÒÓÔ·ı. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
4.3 ÕÓÏË̇θ̇ˇÚÂÔÎÓ‚‡ˇÌ‡„рÛÁ͇ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
Turinys
1. Apie šias instrukcijas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51
1.1 Šio vadovo turinys . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
1.2 Naudojami simboliai . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
1.3 Kam šios instrukcijos? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
1.4 Pristatymo sritis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
2. Saugumas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52
2.1 Paskirtis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
2.2 Pradinis paleidimas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
2.3 Bendra saugos informacija . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
3. Asamblėja. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53
4. Pirmasis paleidimas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54
4.1 Ryšio slėgis. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
4.2 Purkštuko slėgis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
4.3 Nominali šilumos apkrova. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
BLR
LT
Zu dieser Anleitung
6 7311160-04 09.20
1. Zu dieser Anleitung
Lesen Sie diese Anleitung vor der Montage des Gasventils CG 20 R03 VW5 WZZ
sorgfältig durch.
1.1 Inhalt dieser Anleitung Diese Anleitung beschreibt den Austausch eines defekten Gasventils gegen ein
neues Gasventil CG 20 R03 VW5 WZZ der Firma Kromschröder.
1.2 Verwendete Symbole
1.3 An wen wendet sich
diese Anleitung?
Diese Anleitung wendet sich an den Heizungsfachmann, der das Ersatzteil instal-
liert.
1.4 Lieferumfang – Gasventil CG 20 R03 VW5 WZZ
– Dichtungen
Gefahr! Bei Nichtbeachtung der Warnung besteht Gefahr für Leib und Leben.
Stromschlaggefahr! Bei Nichtbeachtung der Warnung besteht Gefahr für Leib
und Leben durch Elektrizität.
Achtung! Bei Nichtbeachtung der Warnung besteht Gefahr für die Umwelt und
das Gerät.
Hinweis/Tipp: Hier finden Sie Hintergrundinformationen und hilfreiche Tipps.
Verweis auf zusätzliche Informationen in anderen Unterlagen.
Sicherheit
7 7311160-04 09.20
2. Sicherheit
Gefahr! Beachten Sie unbedingt die folgenden Sicherheitshinweise! Sie gefähr-
den sonst sich selbst und andere.
2.1 Bestimmungsgemäße
Verwendung
Das Gasventil CG 20 R03 VW5 WZZ dient zur Regulierung des Verhältnisses zwi-
schen Gas- und Luftmenge in Gas-Brennwertkesseln.
2.2 Erstinbetriebnahme
Hinweis: Das Kapitel Inbetriebnahme in dieser Anleitung und das Installations-
handbuch des verwendeten Heizkessels sind zu beachten!
2.3 Allgemeine
Sicherheitshinweise
Gefahr! Alle mit der Montage verbundenen Arbeiten dürfen nur durch einen zuge-
lassenen Gasinstallateur durchgeführt werden!
Verwendetes Zubehör muss den technischen Regeln entsprechen und vom Her-
steller in Verbindung mit dem Gasventil zugelassen sein. Es dürfen nur Original-
Ersatzteile verwendet werden.
Eigenmächtige Umbauten und Veränderungen am Gasventil sind nicht gestattet,
da sie zu Schäden am Gasventil und an der Heizungsanlage führen können. Bei
Nichtbeachtung erlischt die Zulassung des Gerätes.
Montage
8 7311160-04 09.20
3. Montage
Stromschlaggefahr! Vor Beginn der Arbeiten ist die Heizungsanlage spannungs-
frei zu schalten und gegen Wiedereinschalten zu sichern!
Lebensgefahr durch Gas! Alle mit der Montage verbundenen Arbeiten dürfen nur
durch einen zugelassenen Gasinstallateur durchgeführt werden!
Vor Beginn der Arbeiten ist das Gerät spannungslos zu machen und die Gasab-
sperreinrichung zu schließen.
Bei der Montage sind die beigelegten Dichtungen zu verwenden. Nach der Mon-
tage alle Verbindungen auf Dichtheit prüfen! Das Gasventil und die Gasleitung
dürfen nur mit max. 150 mbar abgedrückt werden.
1. Den Stecker des defekten Gasventils abziehen.
2. Die Gasanschlüsse lösen und das defekte Gasventil ausbauen.
3. Am neuen Ventil die Schutzabdeckungen entfernen und das Ventil mit neuen
Dichtungen montieren (Beipack).
Dabei beachten, dass die Einbaulage des Gasventils je nach Gerätetyp der
Heizungsanlage variieren kann.
4. Den Stecker wieder aufstecken.
5. Die Gasabsperreinrichtung öffnen und die Gasstrecke gegebenenfalls entlüf-
ten.
Dazu den Messstutzen für den Anschlussdruck öffnen (siehe Abb. 1) und un-
ter Beachtung der Sicherheitsvorkehrungen entlüften.
6. Dichtigkeit der Anschlüsse prüfen. Maximalen Prüfdruck beachten!
7. Den Kessel in Betrieb nehmen und den CO2-Gehalt bei Voll- und Kleinlast
prüfen und gegebenenfalls einstellen. Der CO2-Gehalt wird durch Verstellung
des Gasdrucks an der Gasarmatur eingestellt.
8. Den Richtwert des Düsendrucks entsprechend der nachstehenden Tabelle
kontrollieren (siehe Kapitel Inbetriebnahme).

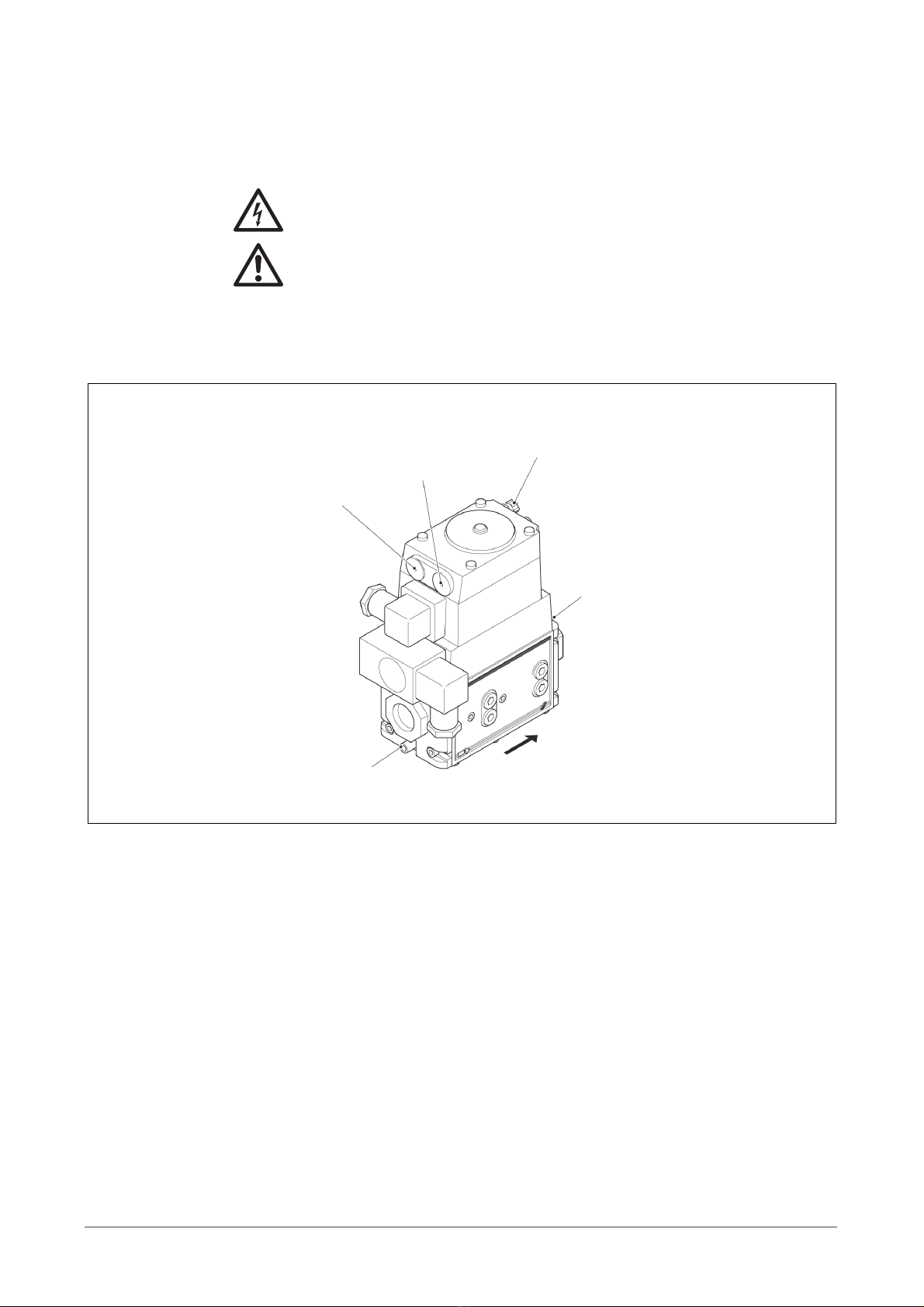

Abb 1: Gasventil CG 20 R03 VW5 WZZ
Einstellung
für Volllast
Einstellung
für Kleinlast
Gebläsedruck
Messstutzen
für Düsendruck
Messstutzen für
Anschlussdruck
Fließrichtung
Inbetriebnahme
9 7311160-04 09.20
4. Inbetriebnahme
4.1 Anschlussdruck
Der Anschlussdruck muss zwischen folgenden Werten liegen:
Bei Erdgas: - min. 18,0 mbar
- max. 25,0 mbar
Bei Flüssiggas: - min. 42,5 mbar
- max. 57,5 mbar
Der Anschlussdruck wird als Fließdruck am Messstutzen des Gasventils gemes-
sen.
Bei Anschlussdrücken außerhalb der genannten Bereiche darf der Kessel nicht in
Betrieb genommen werden. Das Gasversorgungsunternehmen ist zu unterrichten.
4.2 Düsendruck Richtwerte für Düsendruck (Volllast)
* Werte in Klammern: Wobbeindex WON in kWh/m3
** bei Druck am Kesselende 0 mbar, 1013 hPa, 15 °C
4.3 CO2-Gehalt Richtwerte für CO2-Gehalt
Modell BGB/WGB
90
BGB/WGB
110
SGB 120 C/
D
SGB 160 C/
D
SGB 320 C/
D
Nennwärmebelastung Heizung kW 20,0 - 90,0 25,0 - 110,0 30,0 - 120,0 40,0 - 160,0 40,0 - 320,0
Nennwärmeleistung 80/60 °C kW 19,4 - 87,3 24,3 - 106,8 29,1 - 115,6 38,6 - 153,0 38,6 - 306,0
50/30 °C kW 21,4 - 93,1 26,7 - 113,5 31,6 - 123,0 42,2 - 163,5 42,2 - 327,0
Düsendurchmesser für
Erdgas LL (G25) mm 9,30 11,40 10,30 12,00 12,00
Erdgas E (G20) mm 8,50 10,30 9,50 10,50 10,50
Flüssiggas (Propan) mm 6,50 7,40 7,50 8,00 8,00
Gasart Richtwerte für den Düsendruck** (Volllast)
- Erdgas LL (G25)
(12,4)*
mbar 12,5 - 13,5 12,0 - 13,0 10,7 - 11,7 11,3 - 13,0 11,3 - 13,0
- Erdgas E (G20)
(15,0)*
mbar 12,5 - 13,5 12,0 - 13,0 10,0 - 11,2 11,6 - 13,2 11,6 - 13,2
- Propan mbar 14,5 - 15,5 14,5 - 15,5 11,0 - 11,8 13,7 - 14,6 13,7 - 14,6
- Butan mbar 8,4 - 9,0 10,3 - 11,4 10,3 - 11,4
Modell Erdgas E, LL Flüssiggas Propan
WGB 90/110 C % 8,3 - 8,8 9,5 - 10,0
WGB 90/110 E % 8,3 - 8,8 10,3 - 10,8
ab WGB 90/110 H % 8,5 - 9,0 10,3 - 10,8
ab BGB 90/110 H % 8,5 - 9,0 10,3 - 10,8
SGB 120 C/D % 8,7 - 9,3 10,5 - 11,0
SGB 160 C/D % 8,7 - 9,3 10,5 - 11,0
SG 320 C/D % 8,7 - 9,3 10,5 - 11,0
Inbetriebnahme
10 7311160-04 09.20
4.4 Nennwärmebelastung Steht am Aufstellungsort keine der in der Düsendrucktabelle angegebenen Gas-
arten zur Verfügung, so ist die Nennwärmebelastung geringer oder höher. Soll ab-
weichend von der werksseitigen Einstellung eine angepasste
Nennleistungseinstellung vorgenommen werden, ist der erforderliche Einstellwert
(Gasdurchfluss in l/min) aus der nachfolgenden Tabelle zu entnehmen.
Modell BGB/WGB
90
BGB/WGB
110
SGB 120 C/
D
SGB 160 C/
D
SGB 320 C/
D
Nennwärmebelastung
(Volllast) kW 90,0 110,0 120,0 160,0 320,0
Gasfluss in l/min
7,0 214 262 285 381 762
7,5 200 244 266 356 711
8,0 188 229 249 333 667
8,5 176 216 234 314 627
Betriebsheizwert
HuB in kWh/m3
9,0 167 204 221 296 593
9,5 158 193 211 281 561
10,0 150 183 200 367 533
10,5 143 175 191 254 508
11,0 136 167 182 242 485
11,5 130 159 174 232 464
