BPW ECO Plus 2 Manual de usuario
Digitaler ECOMETER · Bedienungs- und Montageanleitung
Digital ECOMETER · Operating and Installation Instructions
ECOMETER numérique · Instructions de service et de montage
04.001.21.25.0
BPW-EA-ECOMETER-EP2 37141401
ECO Plus 2
mit Bajonettverschluss
with bayonet lock
à fermeture à baïonnette
2 04.001.21.25.0 V4 02.04.2014
Français English Deutsch
Digitaler ECOMETER · Bedienungs- und Montageanleitung
Digital ECOMETER · Operating and Installation Instructions
ECOMETER numérique · Instructions de service et de montage
BPW Bergische Achsen KG
Typ EM02
KBA 91018
WEEE-Reg.-Nr. DE 64598241
TÜV 07 ATEX 7486 X
-30°C <= Ta <= 80°C
EX
II 2G Ex ib IIC T4
Inhaltsverzeichnis / Contents / Sommaire
Funktionsweise / Bitte beachten 4
Inbetriebnahme 5
Einstellung des Reifen-Abrollumfanges 6
Einbau 8
Ablesen / Batterie 10
Wechsel der Batterie / Beschädigung / Entsorgung / Hinweis 11
Abrollumfang 28
Function / Please note 12
Taking into operation 13
Setting the tyre rolling circumference 14
Installation 16
Reading Out / Battery 18
Fitting a new battery / Damage / Disposal / Note 19
Rolling circumference 28
Fonctionnement / Attention 20
Mise en service 21
Réglage de la circonférence de roulement des pneus 22
Montage 24
Lecture / Pile 26
Remplacement de la pile / Endommagement / Recyclage / Information 27
Circonférence de roulement 28
3 04.001.21.25.0 V4 02.04.2014
Français English Deutsch
Digitaler ECOMETER · Bedienungs- und Montageanleitung
Digital ECOMETER · Operating and Installation Instructions
ECOMETER numérique · Instructions de service et de montage
!"#$
Vor dem ersten Einbau muss
der Digitale ECOMETER
einmalig auf den Reifenum-
fang eingestellt und aktiviert
werden. (--> Seite 6).
Achtung!
Keinen Schlagschrauber ver-
wenden - Bajonettverschluss!
------------------------------------
Before initial installation, the
digital ECOMETER must be set
to the tyre circumference and
activated (one-o procedure).
(--> Page 14).
Important!
Do not use an impact driver -
bayonet lock!
------------------------------------
Avant le premier montage,
l‘ECOMETER numérique doit
être réglé une fois en fonction
de la circonférence de roule-
ment des pneus et activé.
(--> page 22).
Attention !
Ne pas utiliser de visseuse
à percussion - fermeture à
baïonnette !
4 04.001.21.25.0 V4 02.04.2014
Deutsch
Digitaler ECOMETER · Bedienungs- und Montageanleitung
Funktionsweise
Ein wasser- und schmutzdicht eingebauter Mini-Computer zählt die Rad-Umdrehungen über
Magnet und Reed-Kontakt.
Der Digitale ECOMETER mit Bajonett-Anschluss mit dem speziellen Hakensprengring und integ-
riertem Magneten ist lieferbar für alle ECO Plus 2-Achsen. Für alle ECOPlus- Achsen und alle ECO
MAXX- Achsen bis 12 Tonnen gibt es den Digitalen ECOMETER mit Gewindeanschluss.
Hinter der Display-Scheibe gibt es einen sensierten Bereich, der durch die beiden hervorgehobe-
nen BPW Logos kenntlich gemacht ist. Durch die Annäherung eines metallischen Gegenstandes
(ferromagnetisch) im Bereich der Logos erfolgt die Aktivierung der Anzeige.
Bitte beachten
Montage und Demontage, sowie die Einstellung des ECOMETER dürfen nicht
innerhalb von explosionsgefährdeten Bereichen durchgeführt werden.
- Die Einstellung auf den Reifen-Abrollumfang erfolgt einmalig vor der Montage und kann später
nicht verändert werden.
- Bitte den Reed-Kontakt in der Kapsel vor Beschädigung schützen. Kapseln nicht ineinandersta-
peln o.ä.
- Die Anzeige im Display wird durch die Annäherung eines metallischen Gegenstandes an den
sensierten Bereich im Display (BPW Logos) aktiviert.
- Bei Beschädigungen des Gehäuses, des Batteriefachs bzw. Batteriekabel, der Vergussmasse
oder bei anderen Beschädigungen des Gerätes, ist dieses auszutauschen.
Änderungen vorbehalten. Aktuelle Version, sowie weiteres Informationsmaterial, finden Sie auf
unserer Internetseite unter www.bpw.de
04.001.21.25.0 V4 02.04.2014 5
Deutsch
Digitaler ECOMETER · Bedienungs- und Montageanleitung
Inbetriebnahme
Nach der Auslieferung befindet sich der Digitale ECOMETER im Test-Modus. Durch eine Annähe-
rung mit einem metallischen Gegenstand an den sensierten Bereich im Display erscheint „CONT“
und bei einer Aktivierung des Reed-Kontaktes durch den Magneten erscheint „REED“.
Zunächst muss der ECOMETER auf den erforderlichen Reifenabrollumfang eingestellt werden.
--> Einstellung des Reifen-Abrollumfanges, Seite 6
- Erst nach der Eingabe des Reifen-Abrollumfanges wird in den normalen Zählbetrieb umgeschal-
tet.
- Die Einstellung kann nachträglich nicht verändert werden.
- Auch der voreingestellte Reifen-Abrollumfang von 3248 mm (für Reifengröße 385/65 R22,5)
muss vor Inbetriebnahme (--> Seite 6) bestätigt werden.
6 04.001.21.25.0 V4 02.04.2014
Deutsch
Digitaler ECOMETER · Bedienungs- und Montageanleitung
Einstellung des Reifen-Abrollumfanges
Der Wechsel in den Einstell-Modus erfolgt durch gleichzeitiges Berühren des Reed-Kontaktes in
der Kapsel mit dem Magneten (am Hakensprengring) und durch Annäherung eines metallischen
Gegenstandes an den sensierten Bereich außen am Display.
Bei einer längeren Unterbrechung des Einstell-Vorganges erlischt die Anzeige. Durch Betätigen ei-
nes beliebigen Kontaktes wird die Einstellung an der unterbrochenen Stelle wieder aufgenommen.
Als Kennung für den Einstell-Modus erscheint für ca. 10 Sekunden die Anzeige „9-U3248“:
1. Magnet über Reed-Kontakt führen. Die jeweils blinkende Zier kann durch Aktivierung des
sensierten Bereiches (durch metallischen Gegenstand) außen am Display jeweils um eine Stelle
erhöht werden (nach der 9 erscheint die Null, usw.).
2. Magnet erneut über Reed-Kontakt innen in der Kapsel führen. Die nächste Zier blinkt. Diese
ebenso über die Aktivierung des sensierten Bereiches außen im Display einstellen. Diesen Vor-
gang solange wiederholen, bis die Ziern „3248“ auf den benötigten Reifen-Abrollumfang exakt
umgestellt sind.
04.001.21.25.0 V4 02.04.2014 7
Deutsch
Digitaler ECOMETER · Bedienungs- und Montageanleitung
3. Der Einstell-Modus wird durch das Umstellen der ersten Zier von 9 auf 0 beendet: wenn die
Neun blinkt, kann durch Aktivierung des sensierten Bereiches (durch metallischen Gegenstand)
von Neun bis Null heruntergezählt werden. Damit ist der eingestellte Reifenumfang bestätigt.
Achtung!
Danach ist keine Veränderung des eingestellten Wertes für den Reifen-Abrollumfang mehr
möglich!
4. Die Anzeige schaltet sich automatisch aus.
8 04.001.21.25.0 V4 02.04.2014
Deutsch
Digitaler ECOMETER · Bedienungs- und Montageanleitung
Einbau
1. Kapsel mit Schlüssel für Radkapseln SW120 lösen.
Achtung: Bajonettverschluss!
Keinen Schlagschrauber verwenden.
Kapsel durch Drehen um ca. 30° gegen den Uhrzeigersinn von
Position 1 auf Position 2 zurückdrehen. In dieser Stellung hebt
sich die Kapsel deutlich von der ECO Unit ab und kann axial
abgezogen werden.
2. Hakensprengring inkl. Sicherungskeil aus der Achsschraube
entfernen.
3. Neuen Sicherungskeil mit integriertem Magneten in die
Aussparung der Achsschraube und in die Verzahnung der
Zahnscheibe einsetzen.
Achsschraube nicht zurückdrehen.
1
2
04.001.21.25.0 V4 02.04.2014 9
Deutsch
Digitaler ECOMETER · Bedienungs- und Montageanleitung
Hakensprengring in die Nut am Ende des Schlüssel-
sechskants der Achsschraube einsetzen und auf exak-
ten Sitz achten, evtl. den Draht in die Nut nachdrücken.
Neuen O-Ring in die Nut der Radnabe einsetzen.
4. Nach der Einstellung auf den Reifenabrollumfang
(--> Seite 6) den ECOMETER im Bereich der O-Ring An-
lagefläche und des Bajonettverschlusses dünn mit BPW
Spezial-Langzeitfett ECO-LiPlus einstreichen.
ECOMETER aufstecken, siehe Position 3, und durch
Drehen im Uhrzeigersinn, bei gleichzeitigem axialen
Andrücken, den ECOMETER arretieren.
Achtung: Bajonettverschluss!
Keinen Schlagschrauber verwenden.
Der Festsitz ist bei Erreichen der Position 4 gegeben.
Achtung!
Bei Verlust des Keils kann sich im
Extremfall die Achsschraube lösen
(Gefahr eines ablaufenden Rades)!
3
4
10 04.001.21.25.0 V4 02.04.2014
Deutsch
Digitaler ECOMETER · Bedienungs- und Montageanleitung
Ablesen
Führen Sie einen metallischen Gegenstand zur Aktivierung über den sensierten Bereich:
Zunächst erscheint die Laufleistung z. B. „000567.3“ in km und danach der eingestellte Reifen-
Abrollumfang z. B. „-U3248“ in mm.
Wenn die Laufleistungsanzeige während des Ablesens im Display blinkt, ist die Spannung der
Batterie zu niedrig und die Batterie sollte ausgetauscht werden.

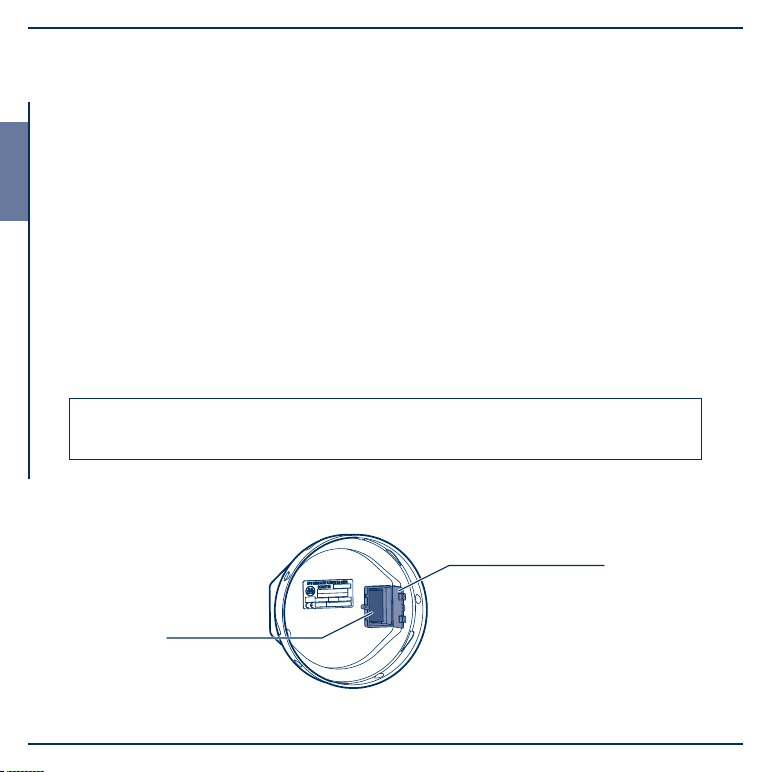

Batterie
Der Betrieb des ECOMETERS ist nur mit original BPW-Batterien erlaubt.
BPW-Sachnummer 02.0130.97.00
Montage und Demontage, sowie die Einstellung des ECOMETER dürfen nicht
innerhalb von explosionsgefährdeten Bereichen durchgeführt werden.
Wenn die Batteriespannung unter einen bestimmten Wert sinkt, beginnt die Laufleistungsanzeige
während des Ablesens im Display zu blinken und die Batterie sollte ausgetauscht werden.
Batteriegehäuse
Batterie
