Bpt IMT/200 Manual de usuario

ITALIANOENGLISH

DEUTSCHFRANÇAISESPAÑOLPORTOGUÊS

ISTRUZIONI

INSTRUCTIONS

ANLEITUNG

INSTRUCTIONS

INSTRUCCIONES

INSTRUÇÕES

IMT/200

VIDEOCITOTELEFONO

VIDEO ENTRY TELEPHONE

VIDEOSPRECHTELEFON

MONITEUR VIDEO/TELEPHONE

MONITOR CON TELEFONO

VIDEOPORTEIRO

COM TELEFONE

IMTC/200

VIDEOCITOTELEFONO

A COLORI

COLOUR VIDEO

ENTRY TELEPHONE

FARBVIDEOSPRECHTELEFON

MONITEUR VIDEO/TELEPHONE

EN COULEURS

MONITOR COLOR

CON TELEFONO

VIDEOPORTEIRO A CORES

COM TELEFONE

05.2001/2404-8200

INDICE

ITALIANO

Simbologia . . . . . . . . . . . . . . . . . . . . . . . .4

Istruzioni per l’installatore

Avvertenze . . . . . . . . . . . . . . . . . . . . . . . .6

Generalità . . . . . . . . . . . . . . . . . . . . . . . .7

Collegamenti . . . . . . . . . . . . . . . . . . . . . .8

Programmazione . . . . . . . . . . . . . . . . . . .9

- Configurazione di default . . . . . . . . . . .9

- Memorizzazione dei numeri brevi . . . . .9

- Memorizzazione di un numero

per chiamata di servizio . . . . . . . . . . .10

- Impostazione della durata

del flash (tasto R) . . . . . . . . . . . . . . . .10

- Impostazione della durata

della pausa . . . . . . . . . . . . . . . . . . . . .11

- Modifica del tipo di selezione . . . . . . .11

- Impostazione del volume

della suoneria . . . . . . . . . . . . . . . . . . .12

- Impostazione della tonalità

della suoneria . . . . . . . . . . . . . . . . . . .12

- Selezione del tipo di apparecchiatura

a cui il telefono viene connesso

per le funzioni videocitofoniche . . . . . .13

- Ripristino della configurazione

di default . . . . . . . . . . . . . . . . . . . . . . .13

Caratteristiche tecniche . . . . . . . . . . . . .14

Istruzioni per l’utente

Utilizzo . . . . . . . . . . . . . . . . . . . . . . . . . .15

- Chiamata . . . . . . . . . . . . . . . . . . . . . .15

- Chiamata viva-voce

(con cornetta agganciata) . . . . . . . . . .15

- Tasto RP . . . . . . . . . . . . . . . . . . . . . . .15

- Tasto mute . . . . . . . . . . . . . . . . . . . . .15

- Tasto R (flash) . . . . . . . . . . . . . . . . . . .15

- Tasto di servizio . . . . . . . . . . . . . . . . .16

- Tasto numeri brevi . . . . . . . . . . . . . . . .16

- Tasti regolazione del volume

in viva-voce . . . . . . . . . . . . . . . . . . . . .16

- Tasti funzione videocitofono . . . . . . . .16

SIMBOLOGIA

ITALIANO

DEF

ABC

MNO

JKL

GHI

WXYZ

TUV

PQRS

RRP

0…9

ITALIANO

SIMBOLOGIA

Tasto R (flash)

Tasto mute

Tasto RP (ripetizione ultimo

numero)

Tasto viva-voce

Tasto incremento volume

Tasto decremento volume

Tasto di programmazione

Tasto numeri brevi

Tasto apriporta (1)

Tasto autoinserimento/selezione

posto esterno (1)

Tasto ausiliario (1)

Tasto di chiamata portiere (1)

Tasto di commutazione videoci-

tofono/telefono (1)

0…9

Tastiera telefonica 12

tasti standard

DEF

ABC

MNO

JKL

GHI

WXYZ

TUV

PQRS

Tasto di servizio

Regolazione luminosità (1)

Regolazione contrasto mod.

IMT/200 e saturazione colore

mod. IMTC/200 (1)

LED Segnalatore luminoso rosso di

modalità viva-voce.

Durante la programmazione del

telefono il LED è acceso.

(1) Comandi utilizzabili se l’apparecchio é

collegato ad impianti videocitofonici.

AVVERTENZE

ITALIANO

Leggere attentamente le avvertenze conte-

nute nel seguente manuale in quanto forni-

scono importanti indicazioni riguardanti la

sicurezza d’uso, d’installazione e manuten-

zione.

Dopo aver tolto l’imballaggio assicurarsi

dell’integrità dell’apparecchio.

Gli elementi dell’imballaggio (sacchetti in

plastica, polistirolo espanso, ecc.) non

devono essere lasciati alla portata dei bam-

bini in quanto potenziali fonti di pericolo.

Lo smaltimento degli imballi deve essere

effettuato nel rispetto delle norme vigenti.

L’esecuzione dell’impianto deve essere

rispondente alle norme di sicurezza vigenti.

Non far passare i cavi telefonici in percorsi

comuni a quelli dei cavi elettrici.

Installare l’apparecchio in ambienti non pol-

verosi, lontano da apparecchiature che

possano generare disturbi elettrici di alta

frequenza quali saldatrici, motori elettrici,

forni a microonde, condizionatori d’aria,

ecc.

Questo apparecchio dovrà essere destinato

unicamente all’uso per il quale è stato

espressamente concepito; qualunque uso

diverso è da considerarsi improprio e peri-

coloso.

Il costruttore non può essere considerato

responsabile per eventuali danni derivanti

da usi impropri, erronei ed irragionevoli.

Per l’eventuale riparazione rivolgersi sola-

mente ad un centro di assistenza tecnica

autorizzato dal costruttore.

Il mancato rispetto di quanto sopra può

compromettere la sicurezza dell’apparec-

chio.

L’installatore deve assicurarsi che le infor-

mazioni per l’utente, dove previste, siano

presenti sugli apparecchi.

Tutti gli apparecchi costituenti l’impianto

devono essere destinati esclusivamente per

l’uso per cui sono stati concepiti.

GENERALITA’

ITALIANO

Videocitotelefono da tavolo IMT/200

(IMTC/200) completo di cavo multipolare

(1,70 m) con spina per il collegamento alla

presa e di cavo telefonico (2 m) per il colle-

gamento alla linea telefonica urbana.

Mobile in ABS e schermo fumé.

L’apparecchio permette la connessione,

tramite interfaccia IT/200, a reti telefoniche

sia di tipo decadico sia di tipo multifrequen-

za ed ad impianti videocitofonici sistema

200.

E’ munito di funzione viva-voce.

L’apparecchio è dotato di pulsanti dedicati

per interagire in modo semplice con il siste-

ma 200 videocitofonico bpt attraverso

opportuna interfaccia telefonica.

Funzioni principali

• Volume nota di chiamata regolabile.

• Funzione viva-voce.

• Compatibilità con sistema decadico o

multifrequenza.

• Comandi per impianti videocitofonici

(per l’attuazione di questi comandi è

necessario l’uso dell’interfaccia telefoni-

ca o del PABX bpt).

• Non necessita di alimentatore supple-

mentare.

• Durata pausa programmabile.

• Scansione posti esterni e/o telecamere

supplementari.

• Autoinserimento.

• Comando apertura porta.

• Chiamata portiere.

• Comandi ausiliari.

Cavo telefonico

COLLEGAMENTI

ITALIANO

Connettore CN1

Viene utilizzato per il collegamento della

cornetta all’apparecchio (fig. 1).

Connettore CN2

Viene utilizzato per effettuare il collegamen-

to alla linea telefonica urbana (fig. 1).

NOTA. L’apparecchio va collegato solo su

linee telefoniche analogiche non su linee

digitali ISDN.

CN2

CN1

Funzione dei morsetti della presa

(vedi fig. 2)

1segnale video cavo (1)

2schermo segnale video coassiale

3segnale video cavo

4schermo segnale video coassiale

(1) Se la linea non prosegue collegare una

resistenza da 75 Ω(viola-verde-nero-oro) tra

i morsetti 1 e 2.

1segnale video positivo doppino (2)

2segnale video negativo telefonico

3segnale video positivo doppino

4segnale video negativo telefonico

(2) Se la linea non prosegue collegare le due

resistenze da 56 Ω(verde-blu-nero-oro) tra i

morsetti 1-5 e 2-5.

5−14 ÷ 17,5V alimentazione monitor

7ingresso chiamata dal posto esterno

8audio dal posto esterno

PROGRAMMAZIONE

ITALIANO

Memorizzazione

dei numeri brevi

Sollevare la cornetta

oppure

premere il tasto viva-voce.

Premere il tasto PROGRAM-

MAZIONE.

Premere il tasto NUMERI

BREVI.

÷Premere il tasto a cui va

associato il numero telefoni-

co (0÷9).

Comporre il numero deside-

rato (max. 20 cifre) (1).

Premere il tasto NUMERI

BREVI per memorizzare.

Premere il tasto PROGRAM-

MAZIONE.

Riagganciare la cornetta

oppure

premere il tasto viva-voce.

Ripetere l’operazione per memorizzare il

numero successivo. Si possono memorizza-

re fino a 10 numeri.

(1) Se il videocitotelefono è collegato ad un

centralino è necessario inserire una pausa

tra lo 0 (numero per il passaggio alla linea

urbana) e il numero telefonico.

Per inserire una pausa premere il tasto RP:

es. 0 RP 0123 456789.

La durata della pausa può essere raddop-

piata premendo due volte il tasto RP.

0…9

DEF

ABC

MNO

JKL

GHI

WXYZ

TUV

PQRS

WXYZ

0…9

Configurazione di default

• Volume di chiamata: 3 (livello massimo).

• Nota di chiamata: melodia 1.

• Volume viva-voce: 3 (livello massimo).

• Tipo di selezione linea: DTMF.

• Durata pausa: 1 s.

• Pulsante R (flash): 100 ms.

• Tasti funzione videocitofono: utilizzabili

con l’interfaccia telefonica bpt.

Si puòentrare in modo programmazione, sia

con cornetta sollevata che in modalitàviva-

voce.

L’entrata in programmazione èsegnalata dal

LED rosso e dall’assenza del segnale di

linea.

Per la programmazione di piùfunzioni non è

necessario uscire e rientrare dalla modalità

programmazione.

Durante la programmazione la pressione dei

tasti è accompagnata da un suono breve, la

memorizzazione dei dati da un suono più

lungo, gli errori da un suono prolungato.

AVVERTENZA. Se la programmazione

viene effettuata durante il collegamento con

la linea urbana, dopo circa un minuto l’azio-

ne di dissuasione della centrale puòdistur-

bare il proseguo della programmazione.

In questo caso riagganciare la cornetta e

riprendere la programmazione dal punto

interrotto.

PROGRAMMAZIONE

ITALIANO

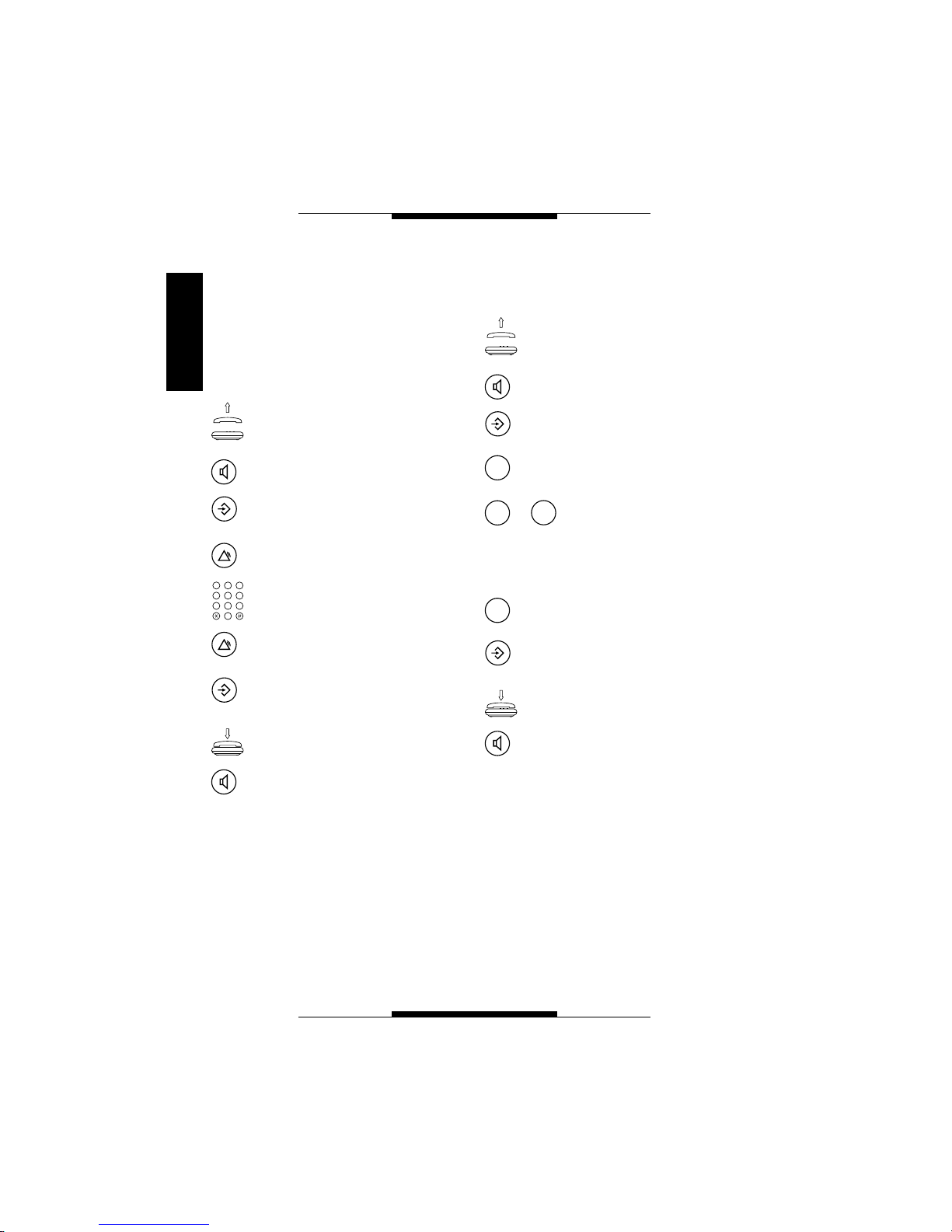

Memorizzazione di un numero

per chiamata di servizio

Questa programmazione può essere utile,

ad esempio, per chiamare un numero

telefonico di uso frequente, oppure di evita-

re di comporre numeri ripetitivi, quali prefis-

so urbano o di altra rete di telefonia fissa.

Sollevare la cornetta

oppure

premere il tasto viva-voce.

Premere il tasto PROGRAM-

MAZIONE.

Premere il tasto di SERVI-

ZIO

Comporre il numero deside-

rato (max. 20 cifre) (1).

Premere il tasto di SERVI-

ZIO per memorizzare.

Premere il tasto PROGRAM-

MAZIONE.

Riagganciare la cornetta

oppure

premere il tasto viva-voce.

(1) Se il videocitotelefono è collegato ad un

centralino è necessario inserire una pausa

tra lo 0 (numero per il passaggio alla linea

urbana) e il numero successivo.

Per inserire una pausa premere il tasto RP:

es. 0 RP 0123 456789.

La durata della pausa può essere raddop-

piata premendo due volte il tasto RP.

DEF

ABC

MNO

JKL

GHI

WXYZ

TUV

PQRS

Impostazione della durata

del flash (tasto R)

Sollevare la cornetta

oppure

premere il tasto viva-voce.

Premere il tasto PROGRAM-

MAZIONE.

Premere il tasto R.

÷Premere il numero relativo

alla durata che si intende

impostare (1÷4) (vedi capito-

lo CARATTERISTICHE TEC-

NICHE).

Premere Rper memorizzare.

Premere il tasto PROGRAM-

MAZIONE.

Riagganciare la cornetta

oppure

premere il tasto viva-voce.

GHI

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Sistema de intercomunicación de Bpt

Bpt

Bpt LYNEAKIT/02 Manual de operación

Bpt

Bpt VMF/106 Manual de operación

Bpt

Bpt OPHERAKIT/**US Manual de operación

Bpt

Bpt AGATAKIT/X1-DVC Manual de usuario

Bpt

Bpt HEC/301-304 VR Manual de usuario

Bpt

Bpt Agata C 200 Guía

Bpt

Bpt DDVC/08 VR Manual de usuario

Bpt

Bpt DDVC/08 VR Manual del propietario

Bpt

Bpt YKP/301+YV(YVC) Manual de usuario

Bpt

Bpt VRW201 US Manual de usuario

Bpt

Bpt HET/301-304 VR Manual de usuario

Bpt

Bpt XPL/200 Manual de usuario

Bpt

Bpt LYNEA BASIC Manual de usuario

Bpt

Bpt Agata C 200 Guía

Bpt

Bpt OPHERA/BI Manual de usuario

Bpt

Bpt XV/200+XC/310 Manual de usuario

Bpt

Bpt YKP/300 Manual de operación

Bpt

Bpt System 200 Audio O&M Manual de usuario

Bpt

Bpt Linea Basic YVL 301 Manual de usuario

Bpt

Bpt Perla PEV Manual de usuario

Bpt

Bpt KC/2 Manual de usuario

Bpt

Bpt VSC/01 Manual de usuario

Bpt

Bpt NVMKIT/X1 Manual de usuario

Bpt

Bpt NVM/301 US Manual de operación

Manuales populares de Sistema de intercomunicación de otras marcas

Bticino

Bticino LINEA 3000 Manual de usuario

MSI

MSI MSI-140 Manual de usuario

golmar

golmar Stadio Plus Manual de usuario

CyberData

CyberData 011211 series Manual

Vidos

Vidos duo M1021 Manual de usuario

Vimar

Vimar ELVOX 7539/E Manual de usuario

SSS Siedle

SSS Siedle BTSV 850-03 Manual de usuario

Dahua

Dahua VTO Series Manual de usuario

Elvox

Elvox 5651 Manual de usuario

Videx

Videx VIDEOKIT Series Manual de usuario

Rocom

Rocom Doortello Business FW T2.05W2.04 Manual de usuario

Viking

Viking E-35-EWP Manual de usuario

Safeguard Supply

Safeguard Supply LRA-EX1000 Manual de usuario

SSS Siedle

SSS Siedle BFCV 850 Series Manual de usuario

GRD

GRD MAX V2 Manual de usuario

Alecto

Alecto ADI-250 Manual de usuario

Aiphone

Aiphone IE-8MD Manual de usuario

Perel

Perel EDB4 Manual de usuario
