MANUAL DE INSTRUCCIONES

REPRODUCTOR DVD DE TABLERO/

MP3/CD DOBLE DIN DE 4.5” PULGADAS

CON PUERTO USB, TARJETA DE MEMORIA SD

Y ENTRADA AV EN PANLE FRONTAL

F. 3

F. 6

F. 7

No utilice CDs con etiquetas pegadas.

**************

*******

F. 8

E - 1

F. 5

****

*******

******* *******

*******

Pega o restos adhesivos.

1. MANIPULACIÓN DE DISCO COMPACTO

CONDENSACIÓN DE HUMEDAD

En un día lluvioso o en zonas muy húmedas, puede condensarse humedad en

los lentes del interior de la unidad. Si esto ocurre, la

En tal caso, extraiga el disco y espere aproximadamente una hora hasta que se evapore

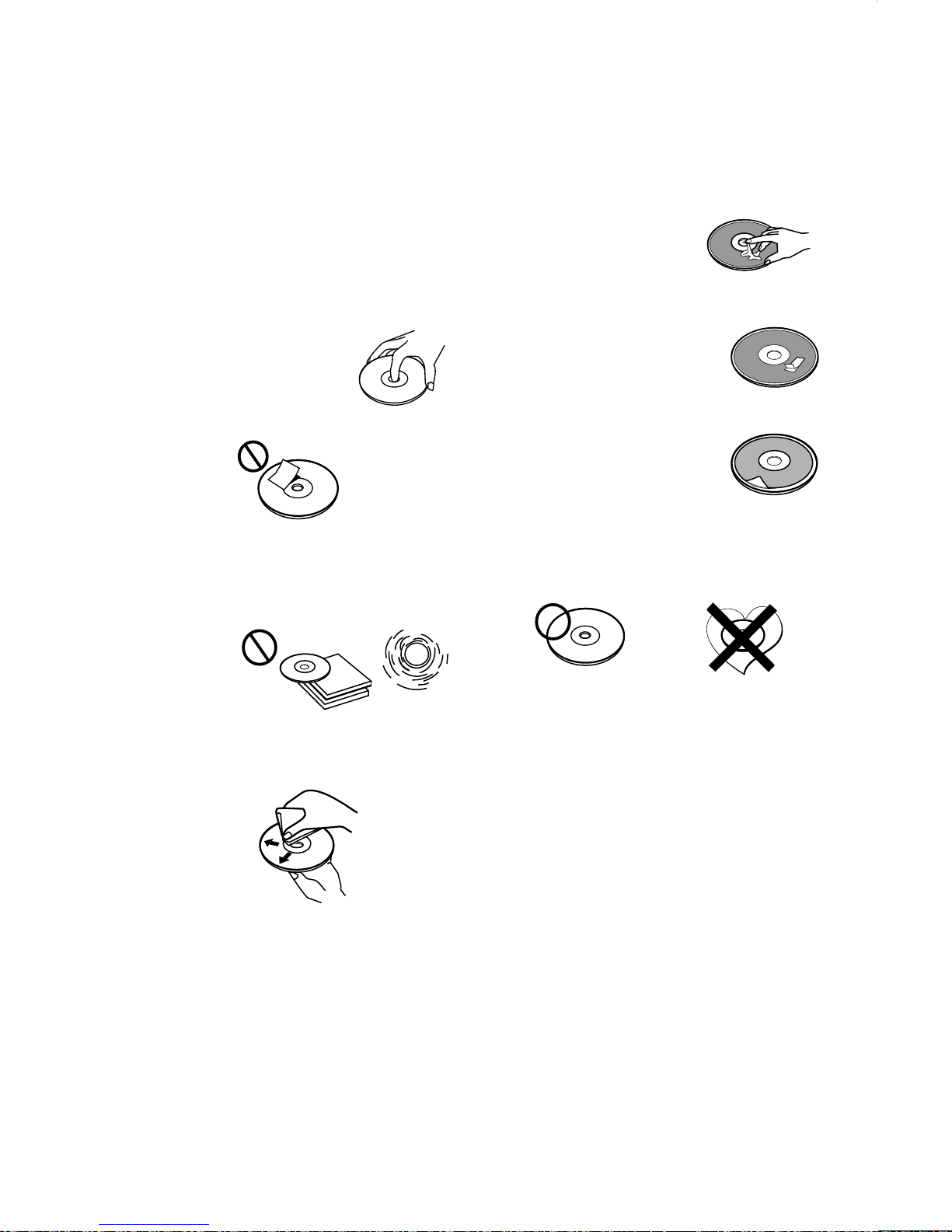

NOTAS SOBRE LOS CD

1. Un disco sucio o defectuoso puede causar

pérdidas de sonido durante la reproducción.

Para disfrutar de un sonido óptimo, utilice el

disco de la siguiente manera. Maneje el disco

por el borde. Para mantener el disco limpio, no

toque la supercie (F.1)

2. No pegue papel ni cinta adhesiva en el disco (F.2)

F.1

F.2

3. No exponga los discos a la luz solar directa o

a fuentes de calor tales como conductos de aire

caliente, o dejarlos en un automóvil estacionado

bajo la luz solar directa, ya que puede haber un

considerable aumento de temperatura en el interior

del auto (F.3).

4. Antes de la reproducción, limpie los discos con

un trapo de limpieza. Hágalo desde el centro hacia

fuera (F.4).

5. No utilice disolventes como bencina, diluyentes,

limpiadores disponibles en el mercado ni aerosoles

antiestáticos para discos analógicos.

F. 4

NOTAS SOBRE LOS DISCOS

Si utiliza los discos descritos a continuación,

el residuo pegajoso puede hacer que el CD deje

de girar y puede causar un mal funcionamiento o

dañar los discos. No utilice discos compactos que

tienen un residuo pegajoso en la supercie

(por ejemplo, de parte despegada pegatinas o de tinta,

o restos de pegamento de las etiquetas).

No utilice CDs con etiquetas viejas

que estén comenzando a despegarse.

Adhesivos que empiezan a

despegarse dejan restos

adhesivos (F. 6)

Etiquetas pegadas (P.7)

No utilice CD de formas especiales

*******

Asegúrese de utilizar los CDs de forma redonda

solamente. No utilice CD de formas especiales.

El uso de los CDs de forma especial puede causar

malfuncionamiento de la unidad. (F.8).

CD-R y CD-RW que no hayan sido nalizados

no se pueden reproducir. (Para obtener más

información sobre la nalización, consulte el

manual de su software escrito CD-R/CD-RW o

grabador de CD-R/CD-RW.) Además, dependiendo

del estado de la grabación, puede resultar

reproducir CDs de ciertos grabado

la humedad.

en un CD-R o CD-RW.

imposible

unidad no funcionará correctamente.

E - 2

2. INSTALACIÓN

MONTAJE DE DIN FRONTAL Y TRASERO

MONTAJE FRONTAL DE DIN (Método A)

Instalación de DIN 1. Tablero

2. Tornillo

1. Tablero

2. Nuez (5mm)

3. Arandela

4. Tornillo (5x15mm)

5. Tornillo

6. Correa de soporte

7. Arandela plana

Instalación de placa de corte:

178

100

LINEA DE SALIDA TRASERA IZQUIERDA Y DERECHA

LINEA DE SALIDA FRONTAL IZQUIERDA Y DERECHA

SALIDA DE VIDEO (1 & 2)

A/V IN (AUDIO IZQUIERDO

A/V IN (AUDIO DERECHO)

A/V IN (ENTRADA DE VIDEO)

ENCAJE DE ANTENA

VISTA TRASERA DE RCA

SALIDA DE BAJO

Antes de nalmente instalar la unidad, conecte los cables temporalmente y asegúrese

de que todo esté conectado correctamente y la unidad y el sistema trabajen perfectamente.

Utilice únicamente las piezas que se incluyen con la unidad para garantizar una instalación correcta.

El uso de piezas no autorizadas puede provocar fallos de funcionamiento.

Consulte con su distribuidor más cercano si la instalación requiere taladrar oricios u otras

modicaciones del vehículo.

Instale la unidad donde no moleste al conductor y no pueda herir a los pasajeros si hay un paro repentino,

como una parada de emergencia.

Si el ángulo de instalación excede los 30 a la horizontal, la unidad podría no brindar un funcionamiento

Evite instalar la unidad donde pueda estar expuesto a altas temperaturas, tales como la luz solar directa,

de calefacción, o donde pueda estar expuesto a polvo, suciedad o vibraciones excesivas.

Asegúrese de retirar el panel frontal antes de instalar la unidad.

Esta unidad se puede instalar correctamente de forma frontal (montaje de DIN convencional) o trasero

de forma trasera, utilizando los tornillos roscados en los laterales del chasis de la unidad).

consulte los métodos de instalación ilustrados siguientes A y B.

Asegúrese de usar la correa de soporte

para jar la parte posterior de la unidad en su lugar.

La correa puede ser doblado a mano en el ángulo deseado.

Empuje la placa de corte contra el chasis hasta que encaje.

Debe hacerse antes de instalar el panel frontal, de lo contrario no

encajará.

óptimo.

aire caliente

Para obtener más información,

(montaje de DIN

E - 3

MONTAJE TRASERO DE DIN (MÉTODO B)

Fijando el Panel Frontal

PRECAUCIÓN

NO inserte el P.C.D. desde el lado izquierdo. Si lo hace, puede dañarlo.

El P.C.D. puede dañarce por golpes. Después de removerlo, guardelo

en un estuche de protección y tenga cuidado de no dejarlo caer ni someterlo a golpes fuertes.

1. Apagar el equipo

2. Presione el botón para liberar el Panel Frontal

3. Remover el Panel Frontal.

1. Primero conecte el lado derecho del pane

con el punto B de la unidad principal en contacto con el

punto A del P.C.D. (Como se muestra en el diagrama).

2. A continuación, pulse el lado izquierdo del P.C.D en la

unidad principal hasta que escuche un “click”.

Zócalo

Tornillo

Tablero o Cónsola

Gancho

BOTÓN PARA LIBERAR EL PANEL FRONTAL

Cuando el botón se presiona y el P.C.D queda suelto, las vibraciones del auto podrían hacer que se

caiga. Para evitar daños en el P.C.D, guárdelo siempre en un estuche protector una vez extraído.

El conector trasero que conecta la unidad principal y el P.C.D. es una parte muy importante. Tenga

cuidado de no estropearlo al presionarlo con las uñas, bolígrafos, destornilladores, etc

Nota:

Si el P.C.D. está sucio, limpielo con un paño suave y seco.

Y use un hisopo de algodón empapado en alcohol isopropílico

para limpiar el zócalo en la parte posterior de la P.C.D.

IMPORTANTE

Estos 2 tornillos se utilizan para evitar daños en el mecanismo del

CD durante el transporte. Por favor, asegúrese de quitar los 2 tornillos

antes de instalar la unidad en el vehículo. NO inserte un CD en la unidad

antes de retirar los 2 tornillos.

Instalación usando los oricios de los tornillos en los

lados de la unidad. Fijando la unidad a la ménsula de montaje.

Ménsula

de montaje.

Nota: La caja de montaje, tornillo de ajuste

del anillo exterior y la manga no se utilizan

en ésta instalación.

Nota: La caja de montaje, la manga

metálica, gancho y tornillos no están

incluidos en este paquete.

PANEL DE CONTROL DESMONTABLE (P.C.D)

Extracción de Panel de Control Desmontable (P.C.D.)

E - 4

3. CONEXIÓN ELECTRICA

a. Asegúrese de que la batería del auto tenga un sistema de 12 voltios negativo a tierra

(si no, será necesario un convertidor).

b. Antes de iniciar las conexiones de cableado, desconecte la fuente de alimentación quitando

el fusible de la caja de fusibles.

c. Conecte el cable de alimentación a una de las terminales adicionales de la caja de fusibles.

d. Conecte el cable de tierra negro a una parte metálica del automóvil. Es importante hacer buen

contacto.

e. Haga las otras conexiones de cableado, como se muestra.

f. Si su auto no tiene conector ISO, se puede comprar en tiendas de accesorios de automóviles.

Notas: cableado incorrecto u operación, anulan la garantía del equipo. .

Reemplazo de fusibles:

Para reemplazar el fusible, retire el fusible de

la toma. Inserte uno nuevo con la misma clasicación

(VISTA TRASERA DE LA UNIDAD)

El botón RESETEAR se encuentra en la unidad principal (como se muestra en el diagrama).

Presione verticalmente con un bolígrafo u otro objeto de metal para activarlo.

El botón resetear debe ser activado por las siguientes razones:

Para la instalación inicial de la unidad, una vez nalizado el cableado.

Cuando los botones de funciones no estan operando.

Cuando hay un simbolo de error en la pantalla.

BOTÓN RESET (RESETEAR)

Nota: Si pulsa el botón RESET, y la unidad sigue sin funcionar con normalidad, por favor,

use un hisopo de algodón empapado en alcohol isopropílico para limpiar el zócalo en la parte

posterior del panel de control.

FUSIBLE

E - 5

BOTÓN

SILENCIADO

BOTÓN

ENCENDIDO

BOTÓN SELECCIÓN

DE FUNCIÓN BOTÓN

LOC

BOTÓN

SCAN

BOTÓN FM MONO/

STEREO

PERILLA DE

VOLUMEN

BOTÓN

VISUALIZACIÓN

BOTÓN

MODO

BOTÓN EXPULSAR

BOTÓN

LIBERAR

PANEL

BOTÓN BANDA/

FUERZA DE

VOLUMEN/NTSC

BOTÓN SINTONIZAR/

BUSCAR ARRIBA/ ABAJO/

SIGUIENTE/ANTERIOR

BOTÓN

VISUALIZAR/

IZQUIERDA/

DERECHA

BOTÓN

REPRODUCIR/

PAUSAR/ AMS

SENSOR REMOTO

INFRAROJO

FUNCIONES DE CONTROLES

FUNCIONES DEL PANEL

E - 6

B. FUNCIONES DEL CONTROL REMOTO

1. BOTÓN DE ENCENDIDO/APAGADO

2. BOTÓN PAL/NTSC/BANDA

3. BOTÓN IR A...

4. BOTÓN DE CONFIGURACIÓN

5. BOTÓN REPRODUCCIÓN/ PAUSA

6. BOTONES SUBIR/BAJAR

7. BOTÓN OSD

8. BOTÓN SILENCIADO

9. TECLAS PARA MARCAR NUEMEROS TELEFÓNICOS

10. BOTÓN REPETIR A-B

11. BOTÓN REPETIR

12A. BOTÓN SUBIR Y BAJAR VOLUMEN

12B. BOTÓN SELECCIÓN DE FUNCIÓN

13. BOTÓN MODO

14. BOTONES SINTONIZAR/ BUSCAR ARRIBA/ABAJO/SIGUIENTE/ANTERIOR

15. BOTÓN MENÚ DE DISCO

16. BOTONES IZQUIERDO Y DERECHO

17. BOTÓN OK

18. BOTÓN PARAR

19. BOTÓN DE ANGÚLO

20. BOTÓN CÁMARA LENTA

21. BOTÓN DE SUBTÍTULO

22. BOTÓN DE TÍTULO/PBC

23. BOTÓN DE AUDIO IZQ/DER

24. BOTÓN DE ZOOM

25. BOTÓN DE PROGRAMACIÓN

E - 7

BOTÓN DE ENCENDIDO

Presione este botón para encender y apagar el quipo

Presione este botón para liberar el panel frontal

BOTÓN DE LIBERACIÓN DEL PANEL

BOTÓN DE SILENCIADO ( MUTE)

Presione el botón MUTE para silenciar el sonido rápidamente. La pantalla parpadeará, presione de nuevo

para restaurar el nivel de sonido anterior. Cuando está activado el silencio, el indicador de silencio en la

BOTÓN DE FUERZA DEL VOLUMEN (LOUD)

Presione prolongadamente este botón para incrementar la reproducción del bajo.

BOTÓN MODO

Presione este botón para seleccionar entre radio,DISC/USB/SD/MMC/

A/V- FRENTE /A/V -TRASERO.

(MODE)

BOTÓN SELECCIONAR (SEL)

Presione el botón SEL por menos de 1 segúndo para abrir el menú de audio.

Presione repetidamente el botón SEL para navegar por las siguientes opciones:

VOLUMEN (VOL) -> BAJO (BAS) -> AGUDO (TRE) -> BALANCE (BAL) -> DESVANECER (FAD)

Utilice el voluemn arriba y abajo para ajustar el nivel deseado por 5 segúndos.

NOTA: BAJO Y AGUDO SE SALTARÁN CUANDO EL MODO DSP ESTE ACTIVADO.

PERILLA DE VOLUMEN

Utilice esta perilla para ajustar el nivel del volumen

BOTÓN DE PRESINTONÍAS ECUALIZADAS (DSP)

Presione el botón PEQ luego utilice V-UP/V-DN para elegir las siguientes Presintonías EQ.

Si el Modo DSP esta desactivado, el ecualizador se controlará utilizando las conguraciones de Bajo/Agudo.

ENTRADA A/V EN PANEL FRONTAL

V id e o

Tierra

Presione el botón SELECT por más de 3 segúndos para encender o apagar el sub-woofer.

(Activar o desactivar el sub-woofer es opcional)

SUB-WOOFER (PARLANTE)

BOTÓN DE VISUALIZACIÓN ( DISP )

Presione brevemente este botón y el LCD proyectará el reloj por 3 segúndos apróximadamente.

La unidad se puede conectar con audio / vídeo exteriores, tales

como un sistema de cámara digital o consola de juegos, usted

puede conectar el A / V externo a través del sistema de A / V

en el conector en el panel frontal. Después de conectar el A / V

externo, pulse el modo de AENTRADA A / V EN PANEL FRONTAL

externa para disfrutar de este sistema de A / V en esta unidad.

NOTA: La unidad sólo soporta entradas A/V de 3,5mm como se muestra en el diagrama. Eliminar adicionales.

Audio Izq.

Audio Der.

Cable A/V de 3.5 mm (no está incluido)

(APAGADO)

5. OPERACIONES BÁSICAS

pantalla LCD se iluminará.

Tabla de contenidos

Otros manuales de Receptor de coche de Boss Audio Systems

Boss Audio Systems

Boss Audio Systems 840UBI Manual de usuario

Boss Audio Systems

Boss Audio Systems BV9372BI Manual de usuario

Boss Audio Systems

Boss Audio Systems BV9384NV Manual de usuario

Boss Audio Systems

Boss Audio Systems BV9996B Manual de usuario

Boss Audio Systems

Boss Audio Systems 637UA Manual de usuario

Boss Audio Systems

Boss Audio Systems BV9362BI Manual de usuario

Boss Audio Systems

Boss Audio Systems BV7942 Manual de usuario

Boss Audio Systems

Boss Audio Systems BV7325B Manual de usuario

Boss Audio Systems

Boss Audio Systems BV6800 Manual de usuario

Boss Audio Systems

Boss Audio Systems 506CA Manual de usuario

Boss Audio Systems

Boss Audio Systems 506CA Manual de usuario

Boss Audio Systems

Boss Audio Systems 616UAB Manual de usuario

Boss Audio Systems

Boss Audio Systems 637UA Manual de usuario

Boss Audio Systems

Boss Audio Systems BV8967B Manual de usuario

Boss Audio Systems

Boss Audio Systems BV9364B Manual de usuario

Boss Audio Systems

Boss Audio Systems 835UI Manual de usuario

Boss Audio Systems

Boss Audio Systems 870DBI Manual de usuario

Boss Audio Systems

Boss Audio Systems BVCP9800W Manual de usuario

Boss Audio Systems

Boss Audio Systems BV9979B Manual de usuario

Boss Audio Systems

Boss Audio Systems 736UA Manual de usuario

Boss Audio Systems

Boss Audio Systems BV9565BI Manual de usuario

Boss Audio Systems

Boss Audio Systems 758DBI Manual de usuario

Boss Audio Systems

Boss Audio Systems 560BRGB Manual de usuario

Boss Audio Systems

Boss Audio Systems CD-3190R Manual de usuario

Manuales populares de Receptor de coche de otras marcas

Motorola

Motorola VWA63 Manual de usuario

Nextar

Nextar D3201 Manual de usuario

Alpine

Alpine CDE-163BT Manual de usuario

Pioneer

Pioneer DEH-P645R Manual de usuario

Axxera

Axxera XDMA7600 Instrucciones de funcionamiento

XM OnyX Manual de usuario

Sound Storm

Sound Storm STM93R Manual de usuario

Soundstream

Soundstream VIR-5000 Manual de usuario

Avson

Avson MKT Platform Manual de usuario

Sony

Sony MEX-1HD - Audio Library System Manual de usuario

Pioneer

Pioneer DVH-P500UB Manual de usuario

JVC

JVC KD-AHD69 Manual de usuario

Blaupunkt

Blaupunkt SANTIAGO CR 87 Manual de usuario

Sony

Sony CDX-4160 - Cd Receiver Manual de usuario

XFIRE AUDIO

XFIRE AUDIO BMW42S Manual de usuario

VDO

VDO CD 2253 Manual de usuario

Volvo

Volvo 13 84 580 Manual de usuario

ZENEC

ZENEC ZE-160DVD Manual de usuario
