Bosch AP1-P Manual de usuario

Installation Instructions

安装说明

www.boschsecuritysystems.com

F01U004505-04

AP1-P

-1

ISN-AP1-P

P/N: 24584

- 2

P/N: 15053

£14 Kg (30 lb)

SELV

Connect all wiring to a safety extra-low voltage (SELV) circuit only.

Current Draw: 15 mA @ 12 VDC standby, <25 mAin alarm

Humidity: 0 to 95% non-condensing

安全低电压

仅限将所有的线路与安全低电压 (SELV) 电路连接。

电流消耗：待机时为 15 毫安，12 伏直流；警报时为 <25 毫安

湿度： 0 至 95% 非冷凝

Speciﬁcations

规格

0°C to +50°C

(+32°F to +120°C)

93 mm

(3.7 in.)

52 mm

(2.1 in.)

44 mm

(1.7 in.)

Instruções de instalação

Instrucciones de instalación

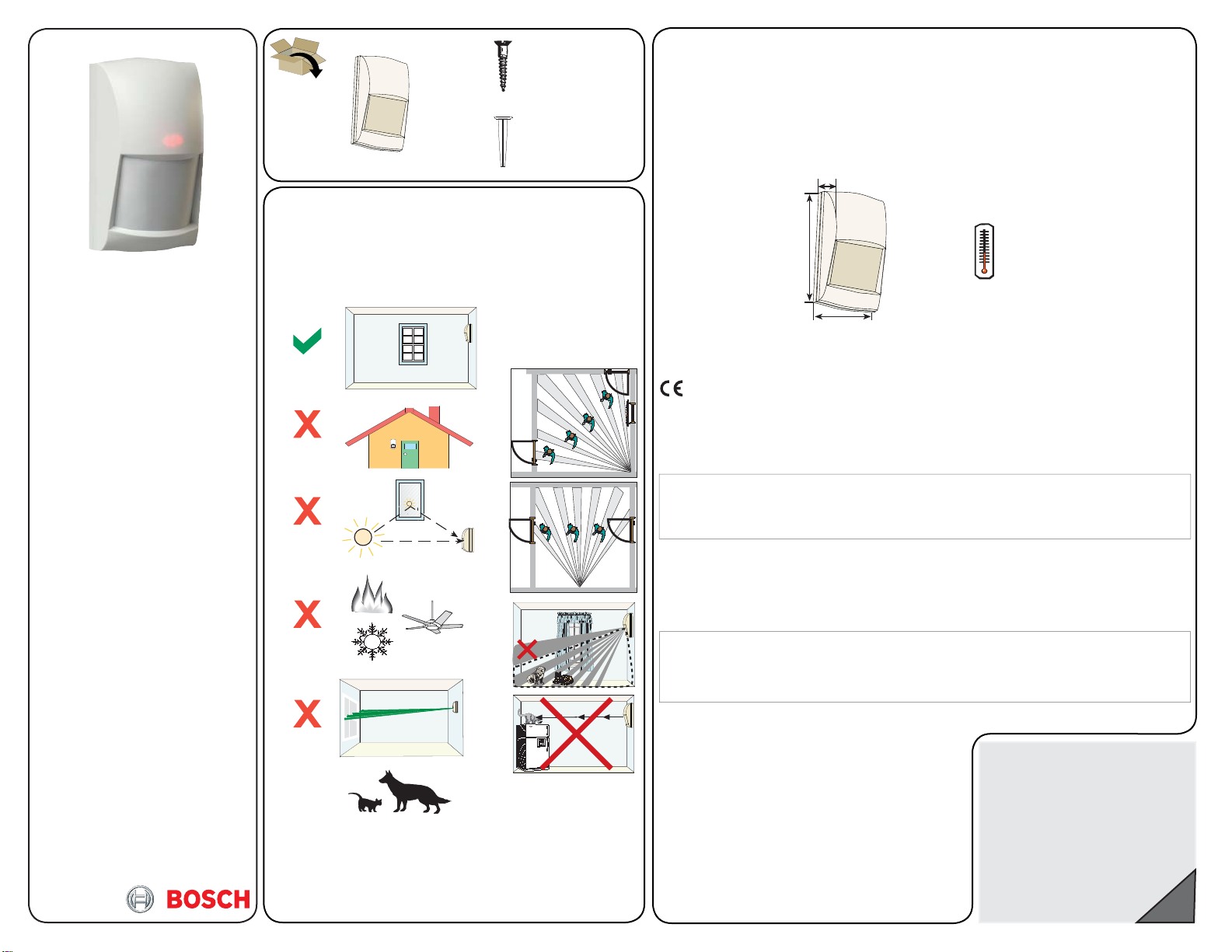

Installation Considerations

Considerações de Instalação

Consejos de instalación

安装注意事项

Especiﬁcações

Especiﬁcaciones

SELV

Conecte todos os ﬁos somente a um circuito de segurança de extra baixa voltagem (SELV).

Consumo: 15 mA a 12 VCC em espera, <25 mA em alarme

Umidade: 0 a 95% sem condensação

SELV

La instalación de cables para el sistema de seguridad debe ser de baja tensión e independiente.

Consumo de

corriente: 15 mA @ 12 V CC en reserva, <25 mA en alarma

Humedad: de 0 a 95% sin condensación

Installation

安装

1 2 3

F01U004505-04

Power the detector. Wait at least 2 min.

Note: Have an installer test the detector at least yearly.

为探测器供电。等候至少两分钟。

备注：请安装人员测试探测器，至少每年一次。

B335

Tamper Contact:

Connect to a 24-hour

protection circuit;

maximum rating

125 mA, 28 VDC, 3 W.

防拆接点：与 24 小

时保护电路连接；最大

额定值 125 毫安，28

伏直流电，3 瓦。

2,4 m - 2,8 m

(7.9 ft - 9.2 ft)

2,0 m - 2,4 m

(6.6 ft - 7.9 ft)

Instalação

Instalación

Alarm Relay: Maximum

rating 125 mA, 28 VDC,

3 W.

警报继电器：最高额定

值 125 毫安，28 伏直流

电，3瓦。

Relé de alarme: Valores

máximos admitidos 125 mA,

28 VCC, 3 W

Relé de alarma:

Especiﬁcación máxima:

125 miliamperios, 28 Voltios

de corriente continua (CC),

3 vatios

Contato de violação:

Conectar a circuito de

proteção 24 horas,

valores máximos

admitidos 125 mA,

28 VCC, 3 W.

Contacto del circuito

a prueba de sabotaje:

Conecte a un circuito de

protección permanente

las 24 horas; especiﬁ-

cación máxima: 125 mA,

28 Voltios de corriente

continua (CC), 3 vatios.

Walk Test

步测

Teste de Movimento

Prueba de recorrido

Ligar o sensor. Aguardar no mínimo 2 minutos.

Observação: Solicite a um instalador que teste o sensor

pelo menos uma vez por ano.

Encienda el detector. Espere al menos 2 min.

Nota: Haga que un instalador pruebe el detector al

menos una vez al año.

0 m 3 6 7,5

200 ft 10 25

0 m

3,75

0 ft

12.5

0 m 3 6 7,5

200 ft 10 25

2.8 m

2.4 m

9.2 ft

7.9 ft

0 m 3 6 7,5

200 ft 10 25

2.4 m

2 m

7.9 ft

6.6 ft

- + NC C T T

9 - 15 V C
