Bosch GBH 24 VFR Guía de configuración

Démontage

Pour le démontage, des outils en usage dans

le commerce sont nécessaires.

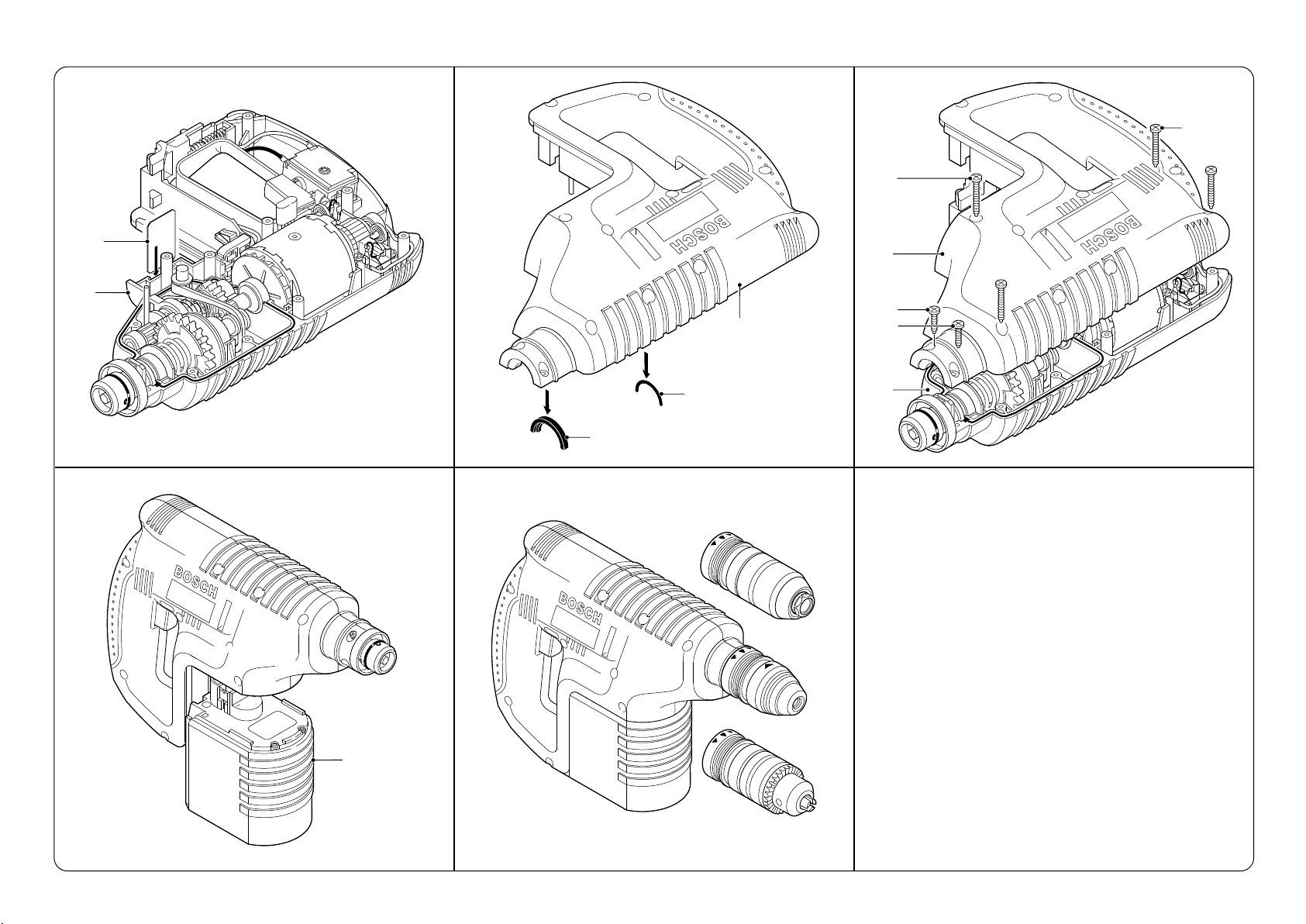

Démonter l'appareil suivant la vue éclatée, le plan

en coupe et ces instructions de réparation.

Zerlegen

Für die Demontage werden handelsübliche

Werkzeuge benötigt.

Zerlegen nach Explosions-, Schnittzeichnung und

diesem Instandsetzungshinweis.

Disassembly

Use normal trade tools by disassembly.

Disassembly useing explosion, cut-away drawings

and these repair instructions!

Desmontaje

Para el desmontaje no se precisan herramientas

especiales.

Realizar el desmontaje conforme a los dibujos en

perspectiva y en sección, y a estas instrucciones

de reparación.

1,3-1,6Nm

1,6-2,0Nm

1. 2.

3.1 3.2

11 261 - D02

653

808

4. 4.1 5.

5.2 6.

5.1

11 261 - D03

821

77 824

821

824 824

850

57 850 810 810

824

803 83

7. 7.1 7.2

8.1 8.2

11 261 - D04

0,8-1,0Nm

99 98

816

817

14 80

Montagedorn

Mounting pin

Arbre de montage

Punzón de montaje

Montagedorn

Mounting pin

Arbre de montage

Punzón de montaje

803 803803

844

1 609 244 A24

(KDEW 8004/6)

1 609 244 A17

(KDEW 8004)

803

9. 10. 10.1

11.1 11.2

11.

11 261 - D05

Beachten Pos. 47

Attention pos. 47

803

Einbaumaß beachten!

Observe correct installation tolerance!

Attention á la cote de montage!

Obsérvese la medida de montaje!

Montage nach Explosionszeichnung

und diesem Instandsetzungshinweis.

Alle Teile sind gereinigt, abgenutzte

und beschädigte Teile werden ersetzt.

Nur Original-Ersatzteile verwenden.

Zähne aller Zahnräder mit

Fett 1 615 430 002 bestreichen.

Bitte Schmierhinweise beachten!

Realizar el montaje conforme a los di-

bujos en perspectiva y a estas instruc-

ciones de reparacion.

Todas las piezas deben estar limpias.

Las piezas desgastadas o danadas de-

ben reemplazarse por piezas nuevas.

Utilizar solamente piezas de repuesto

originales.

Dientes engrasar 1 615 430 002.

Observar las instrucciones de lubricacion!

Le montage s'effeclue selon la vue

éclatée et les instructions de répara-

tion suivantes.

Toutes les pièces sont nettoyées, les

pièces usées ou endommagées doi-

vent être remplacées per des nouvelles.

Pour le replacement de piéces,

n'utiliser que des pièces d'origine.

Les dentes graisser 1 615 430 002.

Respecter les instructions de graissage!

Assembly useing explosion drawings

and these repair instructions!

Clean all parts, replace worn-out

and damaged parts.

Use only original spare parts!

Grease all gear teeth 1 615 430 002.

Please note lubrication instructions!

Montage MontajeZusammenbau Assembly

21.4

21.1

21.

21.2 21.3

11 261 - M06

0,3-0,4

Montagehülse

Mounting sleeve

Douille de montage

Casquillo de

montaje

803

Montagehülse

Mounting sleeve

Douille de montage

Casquillo de montaje

803

1 615 430 020

2/3 fill

füllen

remplir

llenar

2/3 füllen

 fill

 remplir

 llenar

803

0,3-0,4

103,9 - 104,1

111,8 - 111,9

123,8 - 124,0

803

0,8-1,0Nm

99 98

816

817

Beachten Pos. 47

Attention pos. 47

in Öl tauchen

insert in oil

le plonger dans l'huile

sumergir en aceite

816

817

22. 22.1 23.

24.1 24.2

24.

11 261 - M07

844

Einbaulage beachten

Check installation position

Attention au positionnement

Téngase en cuenta

la posición de montaje

Einbaulage beachten

Check installation position

Attention au positionnement

Téngase en cuenta

la posición de montaje

Einbaulage beachten

Check installation position

Attention au positionnement

Téngase en cuenta

la posición de montaje

Spring tension

Feder vorspannen

Ressort pré-contraint

Tensión previa del

muelle

810

180°

25. 25.1 25.2

25.4 26.

25.3

11 261 - M08

824

57 23

(51)850

850(51)

810

3 605 430 009

1 615 430 002

in Öl tauchen

insert in oil

le plonger dans l'huile

sumergir en aceite

Gleitflächen einstreichen

Lubricate sliding surfaces

Enduire les parties mouvantes

engrasar las piezas movibles

1 615 430 002

fetten / graisser

grease / engrasar

803

824

3 605 430 009

45g

Teile fetten (45 g); Rest in Getrieberaum.

Grease the parts (45 g); rest into gear compartment.

Graisser les pieces (45 g); la graisse restante dans le

compartiment d'engrenage.

Engrasar las piezas (45 g); resto en el compartimento

del engranaje.

27. 28. 28.1

29.1 29.2

29.

11 261 - M09

824

821

77 821

30. 30.1 30.2

32.

31.

11 261 - M10

Perform test run, impact test, electrical and

mechanical check-up.

Probelauf, Schlagtest, elektrische und

mechanische Prüfung durchführen.

Realizar un control funcional, una prueba de

taladrado con y sin percusión y los ensayos

eléctricos y mecánicos correspondientes.

Marche à titre d'essai, contrôle de frappe et

depercage, effectuer un contrôle mécanique

et électrique.

653

808

1,3-1,6Nm

1,6-2,0Nm
