Bosch 0 611 234 0 Series Guía de configuración

Démontage Desmontaje

Zerlegen Disassembly

1. Effectuer un contrôle préliminaire.

Attention:

Respecter les instructions de sécu-

rité selon DIN, VDE,CEE, AFNOR

et les autres instructions valables

dans les pays respectifs.

1. Realizar control de recepción.

Atención:

Atenerse a las prescripciones de

seguridad según DIN, VDE,CEE,

AFNOR y a las prescripciones adi-

cionales específicas que pudieran

existir en los respectivos países.

1. Eingangsprüfung durchführen.

Beachten:

Die Sicherheitsvorschriften nach

DIN, VDE, CEE, AFNOR und wei-

tere in den einzelnen Ländern gül-

tigen Vorschriften sind einzuhalten.

Für die Demontage werden handels-

übliche Werkzeuge benötigt.

2. Zerlegen nach Explosions-, Schnittzeichnung

und diesem Instandsetzungshinweis.

1. Carry out power supply check.

Attention:

Safety regulations according to DIN,

VDE, CEE, AFNOR and further

regulations applicable in individual

countries must be observed.

Use normal trade tools by disassembly. Pour le démontage, des outils en usa-

ge dans le commerce sont nécessaires. Para el desmontaje no se precisan

herramientas especiales.

2. Disassembly useing explosion, cut-away

drawings and these repair instructions!

2. Démonter l'appareil suivant la vue éclatée, le

plan en coupe et ces instructions de réparation.

2. Realizar el desmontaje conforme a los dibujos

en perspectiva y en sección, y a estas

instrucciones de reparación.

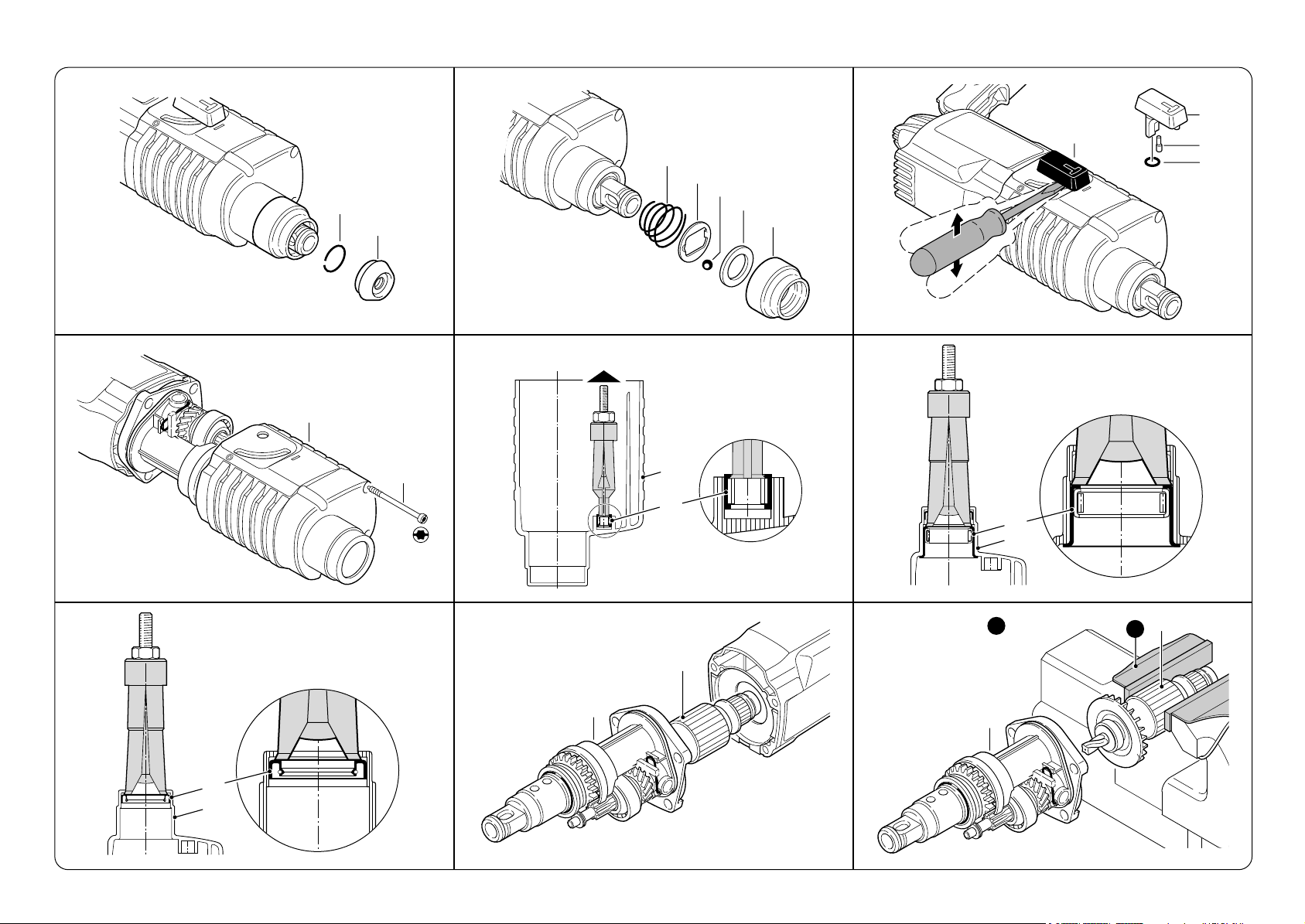

11 234 - D01

3. 4. 5.

1. 2.

BOSCHHAMMER

1,8-2,2Nm

1,6-2,0Nm

BOSCHHAMMER

5436

103

102

90 12

56778

1,6-2,0Nm

0,3-0,6Nm;

mit Loctite 222 sichern

secure with Loctite 222

102

813 0,6-0,8Nm

BOSCHHAMMER

87 34

BOSCHHAMMER

803

Abziehvorrichtung

Extracting device

Disppositif extracteur

Dispositivo extractor

11 234 - D02

7.1 7.2

6. 6.1 6.2

7.3 8. 8.1 Schutzbacken

Vise jaws

Mâchoires de l'étau

Mordazas de tornillo

de banco

Torx

T20

3,5 - 4,5Nm

31 4131

821

KDEW 8103

nach Skizze ändern

modify according to drawing

modifier selon le schéma

modificar según croquis

KDEW 8103

Distanzstück / Pièce d' écaretment

Spacer / Pieza distanciadora

Distanzstück

Spacer

Pièce d' écaretment

Pieza distanciadora

Maße in mm / Cotes en mm

Dimensions in mm / Medidas en mm

10 10

Ø24

Ø27,6

45°

Ø37

Hilfswerkzeug zum Selbstanfertigen

Auxiliary tool (for your own manufacture)

Outil auxiliaire (fabrication locale)

Utile (fabricación particular)

9.4 9.5

9. 9.1 9.2

9.3

9.6 10. 10.1

11 234 - D03

28 36

21 39 45

30 23

Schutzbacken

Vise jaws

Mâchoires de l'étau

Mordazas de tornillo

de banco

Ausrastmoment 12- 20 Nm

Slipping point of clutch

Couple de glessement

Momento de desen-

clavamiento

20 54

KDEW 8004/9

(2 600 211 805)

KDEW 8004

(2 608 110 803)

KDEW 8004

KDEW 8004/9

(2 600 211 804)

66 63

12. 12.1

10.2 11. 11.1

11.2

13. 14.

11 234 - D04

27 56 26

1,0 -1,4Nm

Montage nach Explosionszeichnung

und diesem Instandsetzungshinweis.

Alle Teile sind gereinigt, abgenutzte

und beschädigte Teile werden ersetzt.

Nur Original-Ersatzteile verwenden.

Zähne aller Zahnräder mit

Fett 1 615 430 002 bestreichen.

Bitte Schmierhinweise beachten!

Realizar el montaje conforme a los di-

bujos en perspectiva y a estas instruc-

ciones de reparacion.

Todas las piezas deben estar limpias.

Las piezas desgastadas o danadas de-

ben reemplazarse por piezas nuevas.

Utilizar solamente piezas de repuesto

originales.

Dientes engrasar 1 615 430 002.

Observar las instrucciones de lubricacion!

Le montage s'effeclue selon la vue

éclatée et les instructions de répara-

tion suivantes.

Toutes les pièces sont nettoyées, les

pièces usées ou endommagées doi-

vent être remplacées per des nouvelles.

Pour le replacement de piéces,

n'utiliser que des pièces d'origine.

Les dentes graisser 1 615 430 002.

Respecter les instructions de graissage!

Assembly useing explosion drawings

and these repair instructions!

Clean all parts, replace worn-out

and damaged parts.

Use only original spare parts!

Grease all gear teeth 1 615 430 002.

Please note lubrication instructions!

Montage MontajeZusammenbau Assembly

2066

20,6 - 20,8

130,2 - 130,4

3 605 430 001

in Öl tauchen

insert in oil

le plonger dans l'huile

sumergir en aceite

3 605 430 001

22.

21.1

21.

22.1 23.123.

11 234 - M05

Abstützplatte

supporting plate

Plque d'appui

Placa de apoyo

Abstützplatte

supporting plate

Plque d'appui

Placa de apoyo

2/3 füllen

fill

remplir

llenar

2/3 füllen

fill

remplir

llenar

1,0 -1,4Nm

Spreng-Öffnung muß zwischen

den Bohrungen liegen.

Retaining spring gap must lie

between the two bore-holes.

Hilfswerkzeug

Auxiliary tool

Outil auxiliaire

Herramienta

auxiliar

Pos. 26

Spreng-Öffnung muß zwischen

den Bohrungen liegen.

Retaining spring gap must lie

between the two bore-holes.

28 36

39 45

30 23

27 56 26

20 54

1 615 430 001

in Öl tauchen

insert in oil

le plonger dans l'huile

sumergir en aceite

in Öl tauchen

insert in oil

le plonger dans l'huile

sumergir en aceite

in Öl tauchen

insert in oil

le plonger dans l'huile

sumergir en aceite

Gleitflächen einstreichen

Lubricate sliding surfaces

Enduire les parties mouvantes

engrasar las piezas movibles

1 615 430 001

Gleitflächen einstreichen

Lubricate sliding surfaces

Enduire les parties mouvantes

engrasar las piezas movibles

Gleitflächen einstreichen

Lubricate sliding surfaces

Enduire les parties mouvantes

engrasar las piezas movibles

Gleitflächen einstreichen

Lubricate sliding surfaces

Enduire les parties mouvantes

engrasar las piezas movibles

Gleitflächen einstreichen

Lubricate sliding surfaces

Enduire les parties mouvantes

engrasar las piezas movibles

1 615 430 002

1 615 430 001

Einbaulage beachten

Check installation position

Attention au positionnement

Téngase en cuenta

la posición de montaje

38 44

Hilfswerkzeug Pos. 26

Auxiliary tool

Outil auxiliaire

Herramienta auxiliar

alt / old

ancien / viejo

002

Schutzbacken

Vise jaws

Mâchoires de l'étau

Mordazas de tornillo

de banco

7321

11 234 - M06

24. 24.1

23.2 23.3 23.4

23.5

24.2 24.3 24.4

821

1 615 430 001

Zähne füllen

Fill teeth

Remplir les dentes

Llenar dientes

31 41

3 605 430 001

fetten / grease

graisser / engrasar

803

Schutzbacken

Vise jaws

Mâchoires de l'étau

Mordazas de tornillo

de banco

12,5

Ø37,0-37,5

Ø40

Ø30

Hilfswerkzeug zum Selbstanfertigen

Auxiliary tool (for your own manufacture)

Outil auxiliaire (fabrication locale)

Utile (fabricación particular)

Ø32

Maße in mm / Cotes en mm

Dimensions in mm / Medidas en mm

821

11 234 - M07

25.4 25.5

25. 25.1 25.2

25.3

26. 26.1 26.2

Hilfswerkzeug

Auxiliary tool

Outil auxiliaire

Herramienta auxiliar

803

85,3- 85,5

Ø14,5 x 100

135,5

129,5

Ø36,9

20x5x90

Hilfswerkzeug zum Selbstanfertigen

Auxiliary tool (for your own manufacture)

Outil auxiliaire (fabrication locale)

Utile (fabricación particular)

Ø34,0

Ø31,5

Maße in mm / Cotes en mm

Dimensions in mm / Medidas en mm

122,0- 122,5

1 615 430 002

Montagedorn

Mounting pin

Arbre de montage

Punzón de montaje

Zähne füllen / Llenar dientes

Fill teeth / Remplir les dentes

Ausrastmoment 12- 20 Nm

Slipping point of clutch

Couple de glessement

Momento de desenclavamiento

122

112

Hilfswerkzeug zum Selbstanfertigen

Auxiliary tool (for your own manufacture)

Outil auxiliaire (fabrication locale)

Utile (fabricación particular)

Maße in mm / Cotes en mm

Dimensions in mm / Medidas en mm

Ø36,8

Ø30

20x5x90

104,2-104,8

fetten

grease

graisser

engrasar

1 615 430 001

BOSCHHAMMER

3,5- 4,5Nm

BOSCHHAMMER

59 94

33 85 70 86 46

in Öl tauchen

insert in oil

le plonger dans l'huile

sumergir en aceite

26.5

27.

26.7

26.3 26.4

26.6

28. 28.1

11 234 - M08

Torx

T20

45-50g

Teile fetten, Rest in Getrieberaum

grease the parts,

rest into gear compartment

graisser les pieces, la graisse restan-

te dans le compartiment d'engrenage

engrasar las piezas, resto en el com-

partimento del engranaje

1 615 430 001

11 234 - M09

31. Carry out power supply check.

Attention:

Safety regulations according to DIN, VDE,

CEE, AFNOR and further regulations

applicable in individual countries must be

observed.

32. Perform test run, impact test, electrical

and mechanical check-up.

31. Hochspannungsprüfung durchführen.

Beachten:

Die Sicherheitsvorschriften nach DIN, VDE,

CEE, AFNOR und weitere in den einzelnen

Ländern gültigen Vorschriften sind einzuhalten.

32. Probelauf, Schlagtest, elektrische

und mechanische Prüfung durchführen.

31. Effectuer un contrôle à haute tension.

Attention:

Respecter les instructions de sécurité selon

DIN, VDE, CEE, AFNOR et les autres

instructions valables dans les pays respectifs.

31. Efectuar la prueba de alta tensión.

Atención:

Atenerse a las prescripciones de seguridad

según DIN, VDE, CEE, AFNOR y a las pres-

cripciones adicionales específicas que

pudieran existir en los respectivos países.

32. Realizar un control funcional, una prueba de

taladrado con y sin percusión y los ensayos

eléctricos y mecánicos correspondientes.

32. Marche à titre d'essai, contrôle de frappe et

depercage, effectuer un contrôle mécanique

et électrique.

31.

29. 29.1

30.

1,8-2,2Nm

1,6-2,0Nm

BOSCHHAMMER

102 49

103 364

103

436

103

102

90 12

0,3-0,6Nm;

mit Loctite 222 sichern

secure with Loctite 222

Typ 0 611 234 7 . .

738 Typ 0 611 234 7 . .

738

6778

1,6-2,0Nm

13 102

79 14

813 0,6-0,8Nm

3 6 5 4

103

14 48

102

Este manual sirve para los siguientes modelos

Otros manuales de Martillo rotatorio de Bosch

Bosch

Bosch GBH18V-20 Instrucciones de montaje

Bosch

Bosch GBH 24 V Professional Manual de usuario

Bosch

Bosch GBH 11 DE Professional Manual de usuario

Bosch

Bosch GBH Professional 2-24 DSR Manual de usuario

Bosch

Bosch GBH 5-40 D Professional Manual de usuario

Bosch

Bosch GSH 3 Guía de configuración

Bosch

Bosch GBH 4-32 DFR Professional Manual de usuario

Bosch

Bosch GSH 5 Professional Manual de usuario

Bosch

Bosch Uneo Manual de usuario

Bosch

Bosch 0611913000 Manual de usuario

Bosch

Bosch GBH 2-26F Professional Manual de usuario

Bosch

Bosch 11240 Instrucciones de montaje

Bosch

Bosch Professional GBH 18V-55 Manual de usuario

Bosch

Bosch GBH 5-40 DE Manual de usuario

Bosch

Bosch GBH 5-40 D Professional Manual de usuario

Bosch

Bosch Professional GBH 18V-21 Instrucciones de montaje

Bosch

Bosch 0 611 269 060 Manual de usuario

Bosch

Bosch GBH 2-20 D Professional Manual de usuario

Bosch

Bosch GBH 4-32 DFR Professional Manual de usuario

Bosch

Bosch GBH 11 DE Professional Manual de usuario

Bosch

Bosch 0 611 264 006 Manual de usuario

Bosch

Bosch 06112A6002 Manual de usuario

Bosch

Bosch GBH 5-40 DE Manual de usuario

Bosch

Bosch GBH Professional 2-18 E Manual de usuario

Manuales populares de Martillo rotatorio de otras marcas

Toya

Toya VOREL 81133 Manual de usuario

Makita

Makita HR2470 Manual de usuario

Hilti

Hilti TE 2-A22 Manual de usuario

Makita

Makita HR3851 Guía de inicio rápido

Makita

Makita RH01 Manual de usuario

EINHELL

EINHELL HEROCCO Manual de usuario

YATO

YATO YT-82772 Manual de usuario

Hilti

Hilti TE15-C Manual de usuario

BorMann

BorMann BPH7000 Manual de usuario

Makita

Makita DHR280 Manual de usuario

Metabo HPT

Metabo HPT DH 3628DD Guía de solución de problemas

Black & Decker

Black & Decker KD650 Manual de usuario

Makita

Makita HR2010 Manual de usuario

Makita

Makita HR2450X8 Manual de usuario

Makita

Makita HR2020 Manual de usuario

BTI

BTI Profiline BTI-BH 24 VE Manual de usuario

Milwaukee

Milwaukee 5363-21 Manual de usuario

Graphite

Graphite 58G509 Manual de usuario
