Bosch PLR 50 Manual de usuario

Robert Bosch GmbH

Power Tools Division

70745 Leinfelden-Echterdingen

Germany

www.bosch-pt.com

2 609 140 621 (2009.06) T / 191 WEU

Laserstrahlung –nicht

in den Strahl blicken

Laser Klasse 2

IEC 60825-1:07

<1 mW, 635 nm

PLR 50

de Originalbetriebsanleitung

en Original instructions

OBJ_DOKU-16739-002.fm Page 1 Thursday, June 25, 2009 8:59 AM

2 609 140 621 | (25.6.09) Bosch Power Tools

Laserstrahlung –nicht

in den Strahl blicken

Laser Klasse 2

IEC 60825-1:07

<1 mW, 635 nm

98 67

135

abc d e

feg

OBJ_BUCH-946-002.book Page 2 Thursday, June 25, 2009 9:00 AM

| 3

Bosch Power Tools 2 609 140 621 | (25.6.09)

OBJ_BUCH-946-002.book Page 3 Thursday, June 25, 2009 9:00 AM

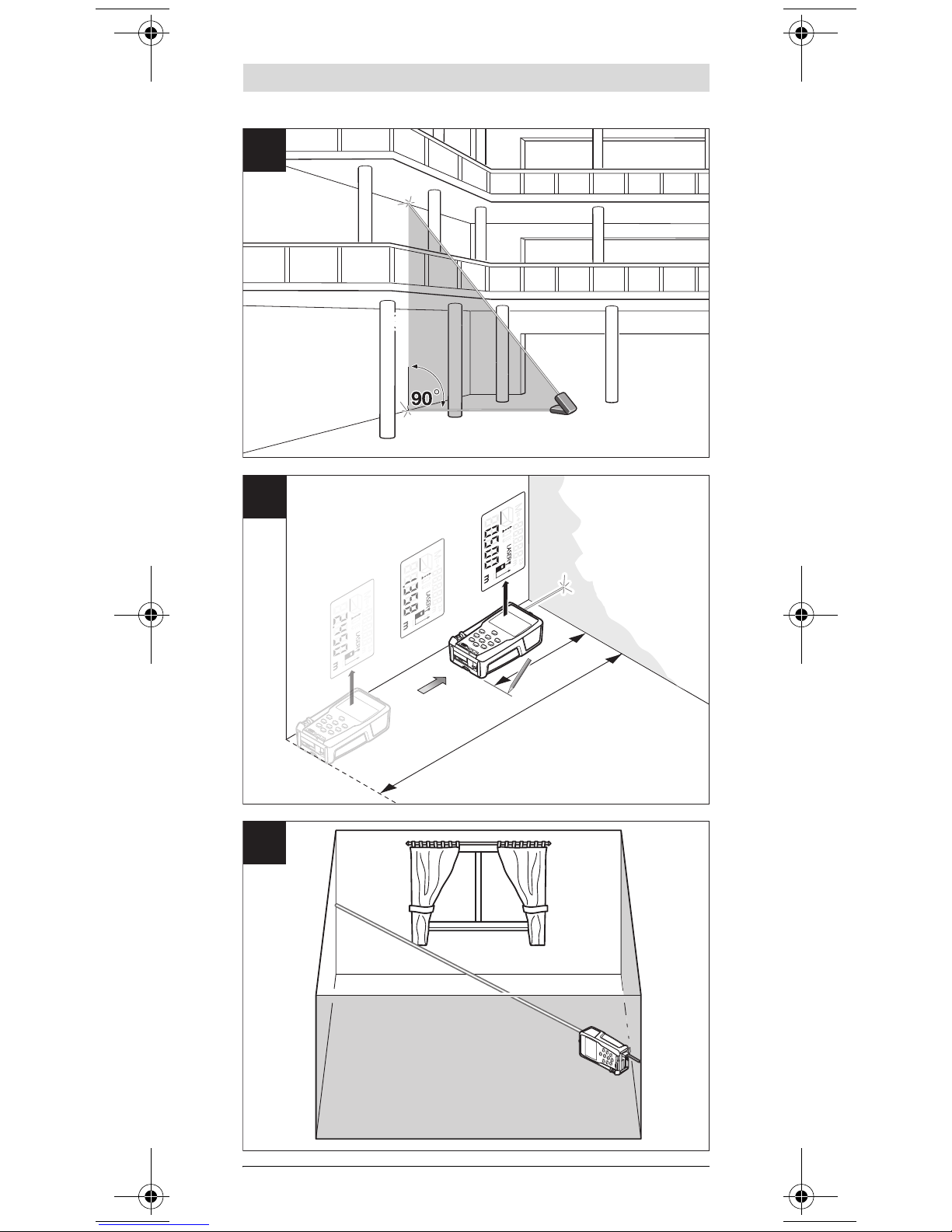

2 609 140 621 | (25.6.09) Bosch Power Tools

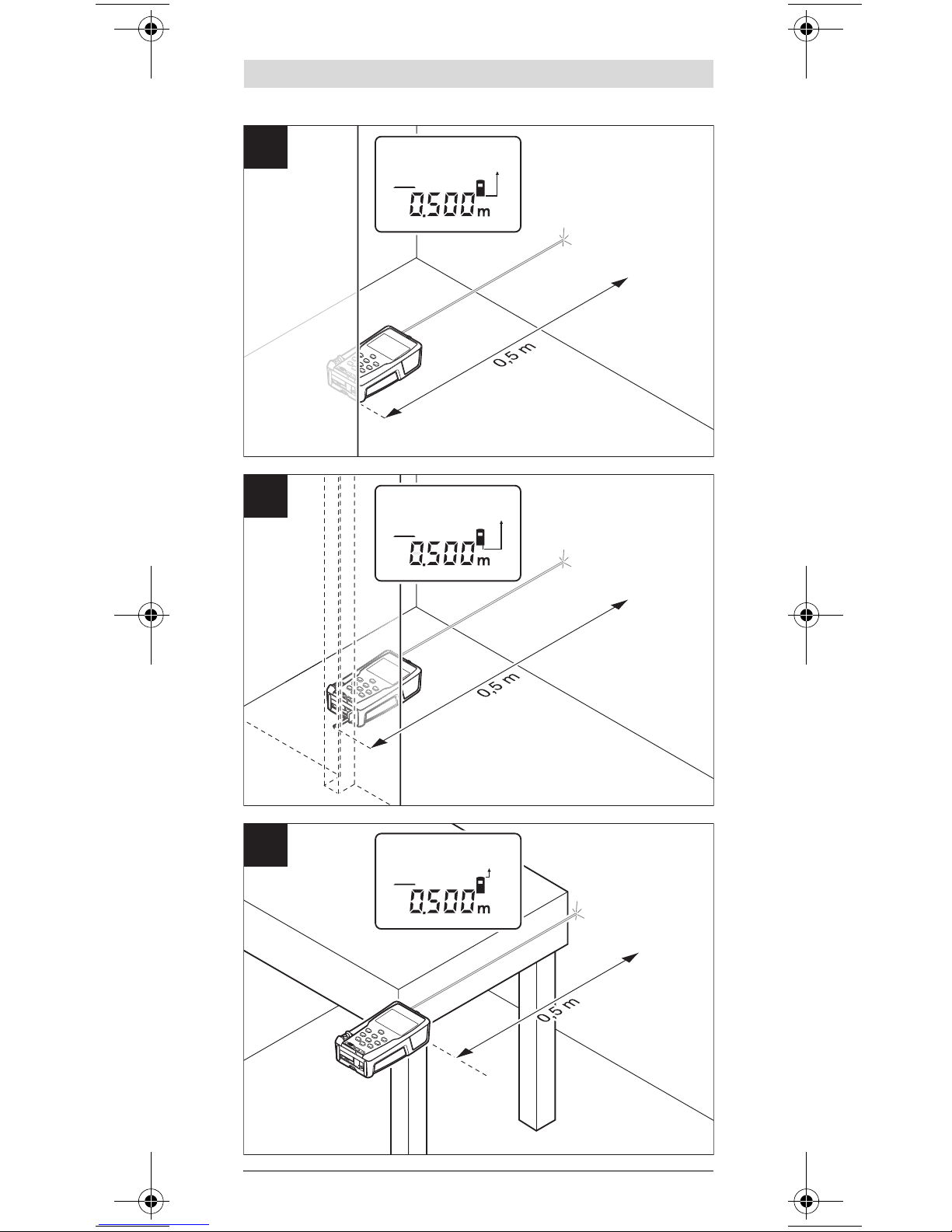

0,5 m

2,45 m

OBJ_BUCH-946-002.book Page 4 Thursday, June 25, 2009 9:00 AM

| 5

Bosch Power Tools 2 609 140 621 | (25.6.09)

2 607 990 031

2 607 001 391

OBJ_BUCH-946-002.book Page 5 Thursday, June 25, 2009 9:00 AM

2 609 140 621 | (25.6.09) Bosch Power Tools

Deutsch . . . . . . . . . . . . . . . . . . Seite 7

English. . . . . . . . . . . . . . . . . . . .Page 22

OBJ_BUCH-946-002.book Page 6 Thursday, June 25, 2009 9:00 AM

Deutsch | 7

Bosch Power Tools 2 609 140 621 | (25.6.09)

Sicherheitshinweise

Sämtliche Anweisungen sind zu lesen und zu be-

achten, um mit dem Messwerkzeug gefahrlos und

sicher zu arbeiten. Machen Sie Warnschilder am

Messwerkzeug niemals unkenntlich. BEWAHREN

SIE DIESE ANWEISUNGEN GUT AUF.

fVorsicht – wenn andere als die hier angegebenen Bedie-

nungs- oder Justiereinrichtungen benutzt oder andere

Verfahrensweisen ausgeführt werden, kann dies zu ge-

fährlicher Strahlungsexposition führen.

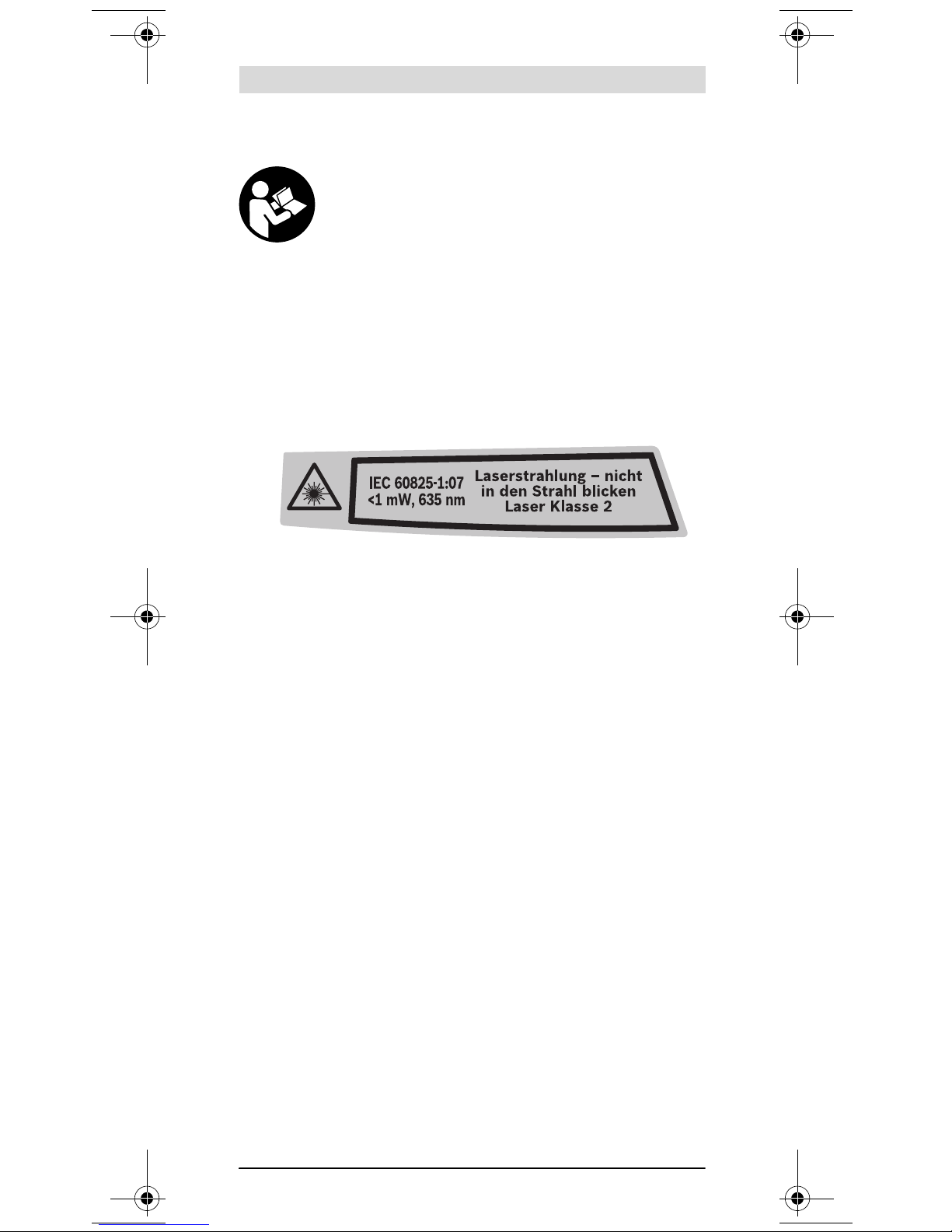

fDas Messwerkzeug wird mit einem Warnschild in deut-

scher Sprache ausgeliefert (in der Darstellung des Mess-

werkzeugs auf der Grafikseite mit Nummer 13 gekenn-

zeichnet).

fRichten Sie den Laserstrahl nicht auf Personen oder Tiere

und blicken Sie nicht selbst in den Laserstrahl. Dieses

Messwerkzeug erzeugt Laserstrahlung der Laserklasse 2

gemäß IEC 60825-1. Dadurch können Sie Personen blenden.

fVerwenden Sie die Laser-Sichtbrille nicht als Schutzbrille.

Die Laser-Sichtbrille dient zum besseren Erkennen des

Laserstrahls, sie schützt jedoch nicht vor der Laserstrahlung.

fVerwenden Sie die Laser-Sichtbrille nicht als Sonnenbrille

oder im Straßenverkehr. Die Laser-Sichtbrille bietet keinen

vollständigen UV-Schutz und vermindert die Farbwahrneh-

mung.

fLassen Sie das Messwerkzeug von qualifiziertem Fach-

personal und nur mit Original-Ersatzteilen reparieren.

Damit wird sichergestellt, dass die Sicherheit des Mess-

werkzeuges erhalten bleibt.

fLassen Sie Kinder das Laser-Messwerkzeug nicht unbe-

aufsichtigt benutzen. Sie könnten unbeabsichtigt Personen

blenden.

fArbeiten Sie mit dem Messwerkzeug nicht in explosions-

gefährdeter Umgebung, in der sich brennbare Flüssigkei-

ten, Gase oder Stäube befinden. Im Messwerkzeug können

Funken erzeugt werden, die den Staub oder die Dämpfe

entzünden.

OBJ_BUCH-946-002.book Page 7 Thursday, June 25, 2009 9:00 AM

8| Deutsch

2 609 140 621 | (25.6.09) Bosch Power Tools

Funktionsbeschreibung

Bestimmungsgemäßer Gebrauch

Das Messwerkzeug ist bestimmt zum Messen von Entfernungen,

Längen, Höhen, Abständen und zum Berechnen von Flächen und

Volumina. Das Messwerkzeug ist geeignet zum Messen im Innen-

und Außenbereich.

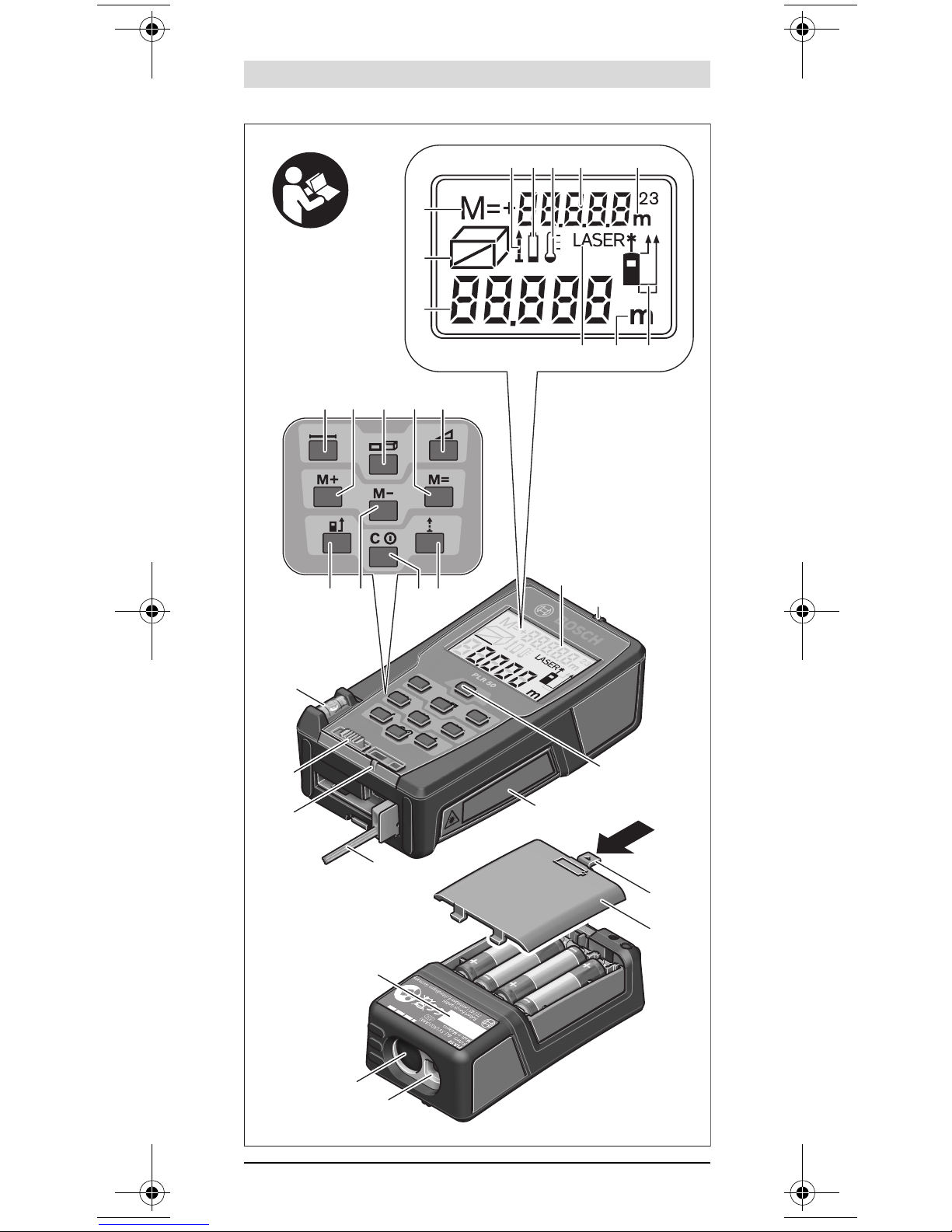

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich

auf die Darstellung des Messwerkzeugs auf der Grafikseite.

1Taste für Längenmessung

2Speicher-Additionstaste „M+“

3Taste für Flächen- und Volumenmessung

4Speicherabruf-Taste „M=“

5Taste für indirekte Längenmessung

6Taste für Dauermessung

7Ein-Aus-Taste und Speicher-Löschtaste

8Speicher-Subtraktionstaste „M–“

9Taste Wahl der Bezugsebene

10 Display

11 Ausrichthilfe

12 Taste Messen

13 Laser-Warnschild

14 Anschlagstift

15 Arretierung des Anschlagstiftes

16 Libelle

17 Arretierung des Batteriefachdeckels

18 Batteriefachdeckel

19 Ausgang Laserstrahlung

20 Empfangslinse

21 Seriennummer

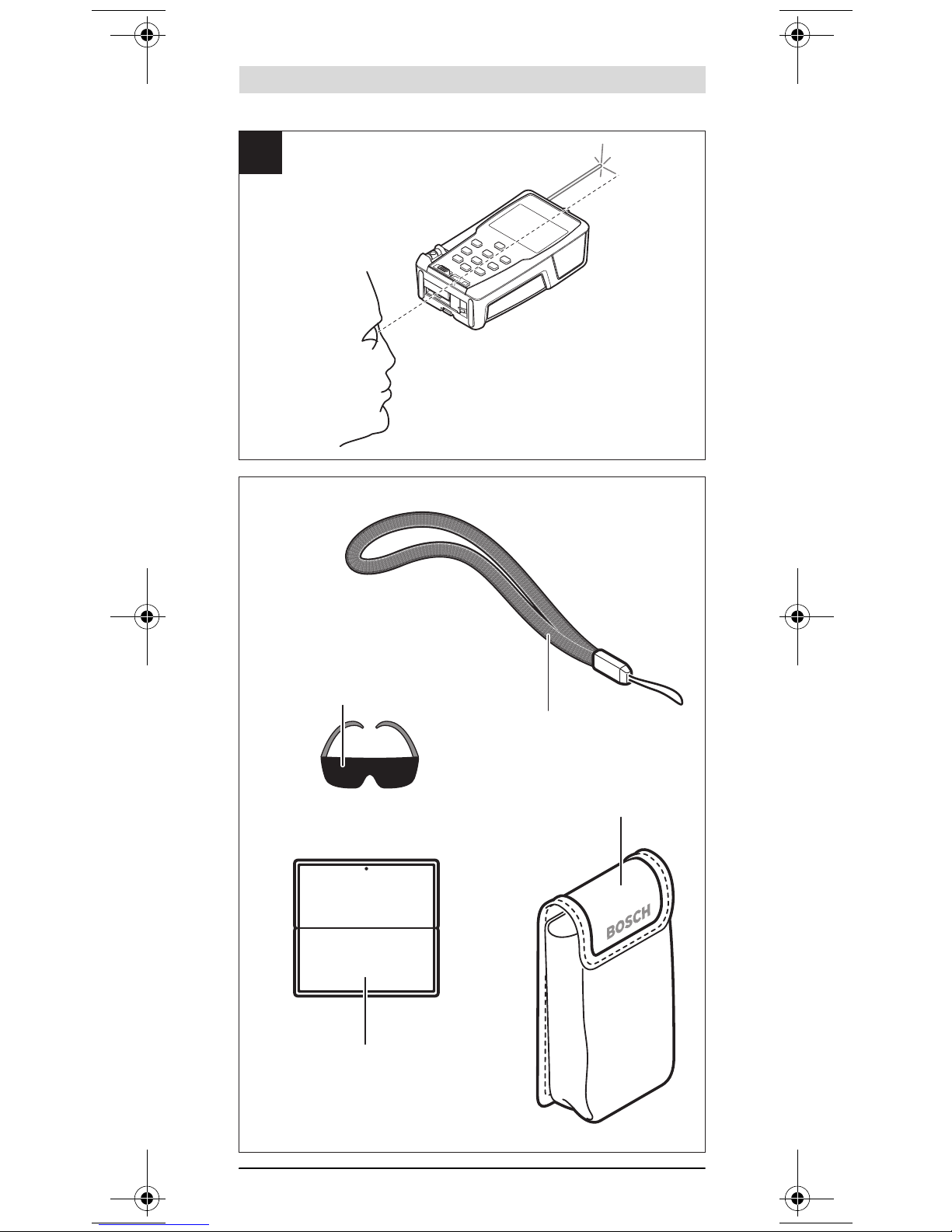

22 Laser-Sichtbrille*

23 Tragschlaufe

24 Laser-Zieltafel*

25 Schutztasche

* Abgebildetes oder beschriebenes Zubehör gehört nicht zum

Standard-Lieferumfang.

OBJ_BUCH-946-002.book Page 8 Thursday, June 25, 2009 9:00 AM

Deutsch | 9

Bosch Power Tools 2 609 140 621 | (25.6.09)

Anzeigenelemente

aMessfunktionen

Längenmessung

Dauermessung

Flächenmessung

Volumenmessung

Indirekte Längenmessung

bBatteriewarnung

cTemperaturwarnung

dMesswert/Ergebnis

eMaßeinheit

fBezugsebene der Messung

gLaser eingeschaltet

hEinzelmesswert (bei Längenmessung: Ergebnis)

iSpeicherung von Messwerten

OBJ_BUCH-946-002.book Page 9 Thursday, June 25, 2009 9:00 AM

10 | Deutsch

2 609 140 621 | (25.6.09) Bosch Power Tools

Technische Daten

Digitaler Laser-Entfernungsmesser PLR 50

Sachnummer 3 603 K16 300

Messbereich 0,05–50 mA)

Messgenauigkeit (typisch) ±2,0 mmB)

Kleinste Anzeigeneinheit 1mm

Betriebstemperatur – 10 °C ... +50 °CC)

Lagertemperatur – 20 °C ... +70 °C

Relative Luftfeuchte max. 90 %

Laserklasse 2

Lasertyp 635 nm, <1 mW

Durchmesser Laserstrahl (bei 25 °C)

in 10 m Entfernung ca. 6mm

Batterien

Akkuzellen

4 x 1,5 V LR03 (AAA)

4 x 1,2 V HR03 (AAA)

Batterielebensdauer ca.

– Einzelmessungen

–Dauermessung

30000D)

Gewicht entsprechend

EPTA-Procedure 01/2003 0,18 kg

Maße 58 x 104 x 36 mm

Schutzart (außer Batteriefach) IP 54 (staub- und

spritzwasserge-

schützt)

A) Die Reichweite wird größer, je besser das Laserlicht von der Ober-

fläche des Zieles zurückgeworfen wird (streuend, nicht spiegelnd) und

je heller der Laserpunkt gegenüber der Umgebungshelligkeit ist (Innen-

räume, Dämmerung). Bei ungünstigen Bedingungen (z.B. Messen im

Außenbereich mit starker Sonneneinstrahlung) kann es notwendig sein,

die Zieltafel zu verwenden.

B) Bei ungünstigen Bedingungen wie z.B. starker Sonneneinstrahlung

oder schlecht reflektierender Oberfläche beträgt die maximale Abwei-

chung ±10 mm auf 50 m. Bei günstigen Bedingungen ist mit einem Ein-

fluss von ±0,05 mm/m zu rechnen.

C) In der Funktion Dauermessung beträgt die max. Betriebstemperatur

+40 °C.

D) Mit 1,2-V-Akkuzellen sind weniger Messungen möglich als mit

1,5-V-Batterien.

Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Mess-

werkzeugs, die Handelsbezeichnungen einzelner Messwerkzeuge kön-

nen variieren.

Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Serien-

nummer 21 auf dem Typenschild.

OBJ_BUCH-946-002.book Page 10 Thursday, June 25, 2009 9:00 AM
