Bosch LR Professional 1 Manual de usuario

Robert Bosch Power Tools GmbH

70538 Stuttgart

GERMANY

www.bosch-pt.com

1 609 92A 5S4 (2020.08) T / 280

de Originalbetriebsanleitung

en Original instructions

fr Notice originale

es Manual original

pt Manual original

it Istruzioni originali

nl Oorspronkelijke gebruiksaanwijzing

da Original brugsanvisning

sv Bruksanvisning i original

no Original driftsinstruks

fi Alkuperäiset ohjeet

el Πρωτότυπο οδηγιών χρήσης

tr Orijinal işletme talimatı

pl Instrukcja oryginalna

cs Původní návod k používání

sk Pôvodný návod na použitie

hu Eredeti használati utasítás

ru Оригинальное руководство по эксплуатации

uk Оригінальна інструкція з експлуатації

kk Пайдалану нұсқаулығының түпнұсқасы

ro Instrucțiuni originale

bg Оригинална инструкция

mk Оригинално упатство за работа

sr Originalno uputstvo za rad

sl Izvirna navodila

hr Originalne upute za rad

et Algupärane kasutusjuhend

lv Instrukcijas oriģinālvalodā

lt Originali instrukcija

ja 

zh 

ko   

ar   

fa   

1 609 92A 5S4

LR Professional

1 | 1 G

2 |

Deutsch........................................Seite 6

English......................................... Page 14

Français........................................Page 22

Español .......................................Página 31

Português.....................................Página 39

Italiano........................................Pagina 47

Nederlands....................................Pagina 55

Dansk...........................................Side 63

Svensk........................................ Sidan 70

Norsk...........................................Side 78

Suomi...........................................Sivu 86

Ελληνικά ......................................Σελίδα 94

Türkçe .........................................Sayfa 102

Polski........................................ Strona 112

Čeština.......................................Stránka 120

Slovenčina ...................................Stránka 128

Magyar.........................................Oldal 136

Русский....................................Страница 144

Українська.................................Сторінка 153

Қазақ........................................... Бет 162

Română.......................................Pagina 171

Български..................................Страница 179

Македонски................................Страница 187

Srpski.........................................Strana 196

Slovenščina ....................................Stran 203

Hrvatski.....................................Stranica 211

Eesti....................................... Lehekülg 219

Latviešu.....................................Lappuse 227

Lietuvių k....................................Puslapis 235

 .....................................  243

............................................. 250

 .....................................  257

 ........................................ 265

 ........................................ 273

1 609 92A 5S4 | (10.08.2020) Bosch Power Tools

3 |

(a)

(b)

(c)

(d)

(e)

(f)

(g)

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

(9)

(10)

(11)

(12)

(13)

(5)

(7)

(5)

1 609 92A 5S4 | (10.08.2020) Bosch Power Tools

4 |

(6)

1 609 92A 5S4 | (10.08.2020) Bosch Power Tools

5 |

45mm

/4inch

45mm

/4inch

(14)

(18)

(15)

(16)

(17)

(13)

1 609 92A 5S4 | (10.08.2020) Bosch Power Tools

6 | Deutsch

Deutsch

Sicherheitshinweise

Sämtliche Anweisungen sind zu lesen und zu beachten. Wenn das

Messwerkzeug nicht entsprechend den vorliegenden Anweisun-

gen verwendet wird, können die integrierten Schutzvorkehrun-

gen im Messwerkzeug beeinträchtigt werden. BEWAHREN SIE

DIESE ANWEISUNGEN GUT AUF.

uLassen Sie das Messwerkzeug nur von qualifiziertem Fachpersonal und nur mit

Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des

Messwerkzeuges erhalten bleibt.

uArbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährdeter Umgebung,

in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Im Messwerk-

zeug können Funken erzeugt werden, die den Staub oder die Dämpfe entzünden.

uBeim Betrieb des Messwerkzeugs ertönen unter bestimmten Bedingungen laute

Signaltöne. Halten Sie deshalb das Messwerkzeug vom Ohr bzw. von anderen

Personen fern. Der laute Ton kann das Gehör schädigen.

Bringen Sie den Magnet nicht in die Nähe von Implantaten oder

sonstigen medizinischen Geräten, wie z.B. Herzschrittmacher

oder Insulinpumpe. Durch den Magnetwird ein Feld erzeugt, das die

Funktion von Implantaten oder medizinischen Geräten beeinträchti-

gen kann.

uHalten Sie das Messwerkzeug fern von magnetischen Datenträgern und magne-

tisch empfindlichen Geräten. Durch die Wirkung der Magnete kann es zu irreversi-

blen Datenverlusten kommen.

Produkt- und Leistungsbeschreibung

Bitte beachten Sie die Abbildungen im vorderen Teil der Betriebsanleitung.

Bestimmungsgemäßer Gebrauch

Der Laserempfänger ist bestimmt zum schnellen Finden von rotierenden Laserstrahlen

der in den technischen Daten angegebenen Wellenlänge.

Der Laserempfänger ist zur Verwendung im Innen- und Außenbereich geeignet.

1 609 92A 5S4 | (10.08.2020) Bosch Power Tools

Deutsch | 7

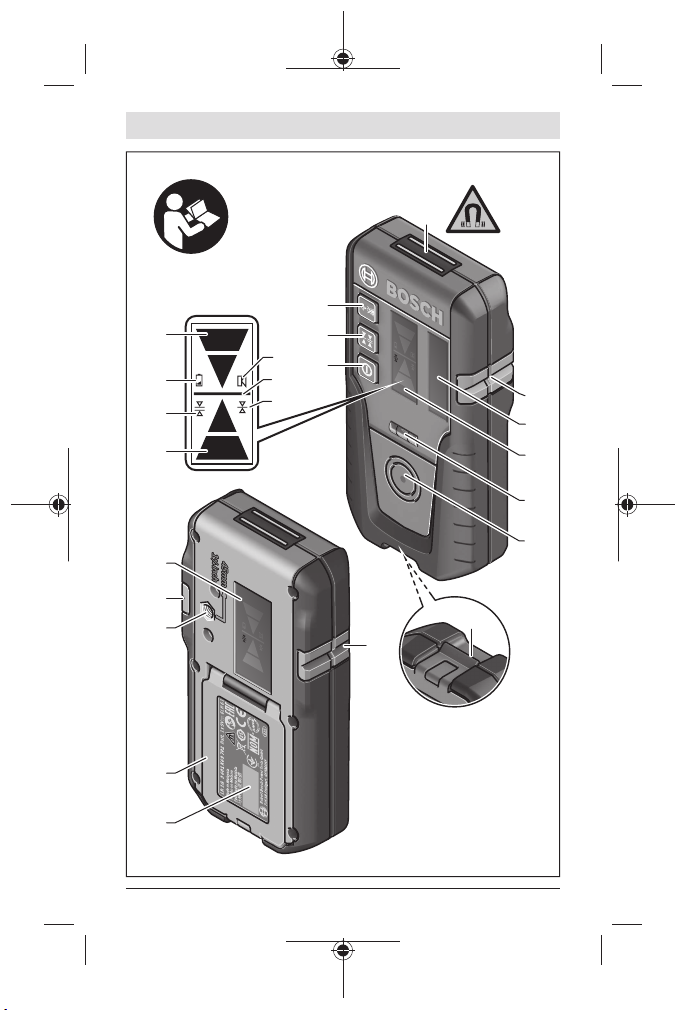

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des

Laserempfängers auf der Grafikseite.

(1) Ein-/Aus-Taste

(2) Taste Einstellung Empfangsgenauigkeit

(3) Taste Signalton

(4) Magnete

(5) Mittenmarkierung

(6) Empfangsfeld für Laserstrahl

(7) Display (Vorder- und Rückseite)

(8) Libelle

(9) Lautsprecher

(10) Arretierung des Batteriefachdeckels

(11) Seriennummer

(12) Batteriefachdeckel

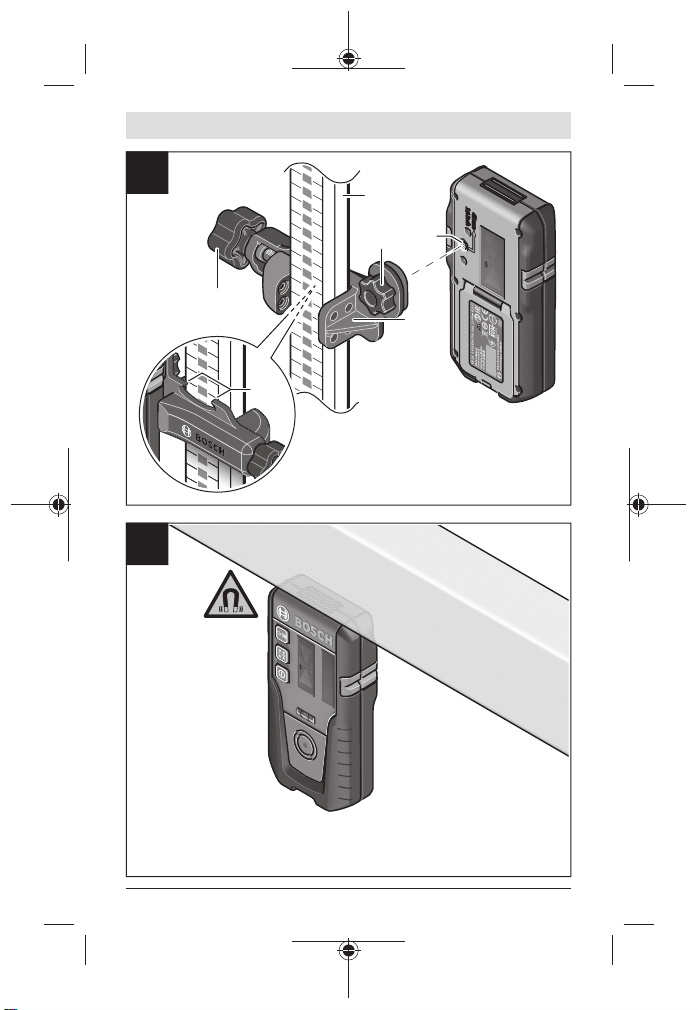

(13) Aufnahme für Halterung

(14) Drehknopf der HalterungA)

(15) MesslatteA)

(16) Befestigungsschraube der HalterungA)

(17) HalterungA)

(18) Referenz Mittellinie an der HalterungA)

A) Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das

vollständige Zubehör finden Sie in unserem Zubehörprogramm.

Anzeigenelemente

(a) Richtungsanzeige „Laserstrahl über Mittellinie“

(b) Anzeige Empfangsgenauigkeit „mittel“

(d) Richtungsanzeige „Laserstrahl unter Mittellinie“

(e) Anzeige Signalton

(f) Anzeige Mittellinie

(g) Anzeige Empfangsgenauigkeit „fein“

Bosch Power Tools 1 609 92A 5S4 | (10.08.2020)

8 | Deutsch

Technische Daten

Laserempfänger LR 1 LR 1 G

Sachnummer 3601K1540. 3601K6970.

empfangbare Wellenlänge 635−650nm 532−535nm

geeignet für Rotationslaser GRL250 HV

GRL 300HV

GRL400H

GRL 300HVG

Arbeitsbereich (Radius)A) mit Rotationslaser

– GRL250 HV 0,5−125m −

– GRL300 HV 0,5−150m −

– GRL300HVG − 0,5−150m

– GRL400 H 0,5−200m −

Empfangswinkel 120° 120°

empfangbare Rotationsgeschwindig-

keit >200min−1 >200min−1

EmpfangsgenauigkeitB)C)

– „fein“ ±1mm ±1mm

– „mittel“ ±3mm ±3mm

Betriebstemperatur –10°C…+50°C –10°C…+50°C

Lagertemperatur –20°C…+70°C –20°C…+70°C

max. Einsatzhöhe über Bezugshöhe 2000m 2000m

relative Luftfeuchte max. 90% 90%

Verschmutzungsgrad entsprechend

IEC61010-1 2D) 2D)

Batterie 1×9V6LR61 1×9V6LR61

Betriebsdauer ca. 50h 50h

Gewicht entsprechend

EPTA-Procedure01:2014 0,25kg 0,25kg

Maße (Länge × Breite × Höhe) 148×73×30mm 148×73×30mm

1 609 92A 5S4 | (10.08.2020) Bosch Power Tools

Deutsch | 9

Laserempfänger LR 1 LR 1 G

Schutzart IP 65 (staubdicht und

strahlwassergeschützt) IP 65 (staubdicht und

strahlwassergeschützt)

A) Der Arbeitsbereich kann durch ungünstige Umgebungsbedingungen (z.B. direkte Sonnenein-

strahlung) verringert werden.

B) abhängig vom Abstand zwischen Laserempfänger und Rotationslaser sowie von Laserklasse und

Lasertyp des Rotationslasers

C) Die Empfangsgenauigkeit kann durch ungünstige Umgebungsbedingungen (z.B. direkte Sonnen-

einstrahlung) beeinträchtigt werden.

D) Es tritt nur eine nicht leitfähige Verschmutzung auf, wobei jedoch gelegentlich eine vorüberge-

hende durch Betauung verursachte Leitfähigkeit erwartet wird.

Zur eindeutigen Identifizierung Ihres Laserempfängers dient die Seriennummer (11) auf dem Typen-

schild.

Geräuschinformation

Der A-bewertete Schalldruckpegel des Signaltons beträgt in 0,2m Abstand

bis zu 95dB(A).

Halten Sie den Laserempfänger nicht dicht ans Ohr!

Montage

Batterie einsetzen/wechseln

Für den Betrieb des Laserempfängers wird die Verwendung von Alkali-Mangan-Batterien

empfohlen.

Ziehen Sie die Arretierung (10) des Batteriefachdeckels nach außen und klappen Sie

den Batteriefachdeckel (12) auf. Setzen Sie die Batterie ein.

Achten Sie dabei auf die richtige Polung entsprechend der Darstellung auf der Innenseite

des Batteriefachs.

Erscheint die Batteriewarnung (c) erstmals im Display (7), kann der Laserempfänger

noch ca. 3h betrieben werden.

uNehmen Sie die Batterie aus dem Laserempfänger, wenn Sie ihn längere Zeit

nicht benutzen. Die Batterie kann bei längerer Lagerung im Laserempfänger korro-

dieren und sich selbst entladen.

Bosch Power Tools 1 609 92A 5S4 | (10.08.2020)

10 | Deutsch

Betrieb

Inbetriebnahme

uSchützen Sie den Laserempfänger vor Nässe und direkter Sonneneinstrahlung.

uSetzen Sie den Laserempfänger keinen extremen Temperaturen oder Tempera-

turschwankungen aus. Lassen Sie ihn z.B. nicht längere Zeit im Auto liegen. Lassen

Sie den Laserempfänger bei größeren Temperaturschwankungen erst austemperie-

ren, bevor Sie ihn in Betrieb nehmen. Bei extremen Temperaturen oder Temperatur-

schwankungen kann die Präzision des Laserempfängers beeinträchtigt werden.

uHalten Sie den Arbeitsbereich frei von Hindernissen, die den Laserstrahl reflek-

tieren oder behindern könnten. Decken Sie z.B. spiegelnde oder glänzende

Oberflächen ab. Messen Sie nicht durch Glasscheiben oder ähnliche Materialien

hindurch. Durch einen reflektierten oder behinderten Laserstrahl können die Mess-

ergebnisse verfälscht werden.

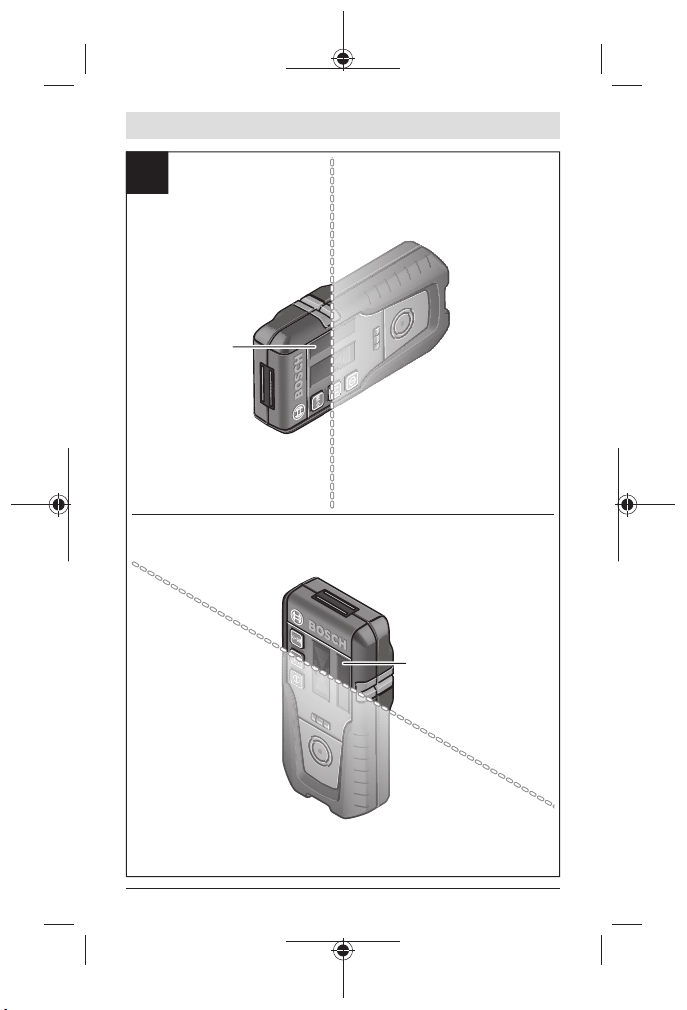

Laserempfänger aufstellen (sieheBildA)

Stellen Sie den Laserempfänger mindestens 0,5m vom Rotationslaser entfernt auf. Bei

Rotationslasern mit mehreren Betriebsarten wählen Sie Horizontal- oder Vertikalbetrieb

mit der höchsten Rotationsgeschwindigkeit.

Platzieren Sie den Laserempfänger so, dass der Laserstrahl das Empfangsfeld(6) errei-

chen kann. Richten Sie ihn so aus, dass der Laserstrahl das Empfangsfeld quer durch-

läuft (wie im Bild dargestellt).

Ein-/Ausschalten

uBeim Einschalten des Laserempfängers ertönt ein lauter Signalton. Halten Sie

deshalb den Laserempfänger beim Einschalten vom Ohr bzw. von anderen Perso-

nen fern. Der laute Ton kann das Gehör schädigen.

Zum Einschalten des Laserempfängers drücken Sie die Ein-/Aus-Taste (1). Alle Display-

anzeigen leuchten kurz auf und zwei Signaltöne ertönen.

Nach dem Einschalten des Laserempfängers ist immer die Empfangsgenauigkeit „mittel“

eingestellt und der Signalton ausgeschaltet.

Zum Ausschalten des Laserempfängers drücken Sie erneut die Ein-/Aus-Taste (1).

Wird ca. 10min keine Taste am Laserempfänger gedrückt und erreicht das

Empfangsfeld(6) 10min lang kein Laserstrahl, dann schaltet der Laserempfänger zur

Schonung der Batterie automatisch ab. Die Abschaltung wird durch einen Signalton an-

gezeigt.

1 609 92A 5S4 | (10.08.2020) Bosch Power Tools

Otros manuales para LR Professional 1

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Instrumento de medición de Bosch

Bosch

Bosch ETT 6.21 Manual de usuario

Bosch

Bosch LR 7 Professional Manual de usuario

Bosch

Bosch GLM 150 C Manual de usuario

Bosch

Bosch 13.5159.0060 Manual de usuario

Bosch

Bosch D-tect 150 SV Professional Manual de usuario

Bosch

Bosch Professional GLM 50-22 Manual de usuario

Bosch

Bosch GLM100-23 Instrucciones de montaje

Bosch

Bosch GRL 250 HV Manual de usuario

Bosch

Bosch Professional LR 60 Manual de usuario

Bosch

Bosch RTM 430 Manual de instalación y operación

Bosch

Bosch GMS 120 Professional Manual de usuario

Bosch

Bosch FSA 500 Manual de usuario

Bosch

Bosch GLL 3-80 CG Manual de usuario

Bosch

Bosch LTE 65EU Manual de usuario

Bosch

Bosch Atino Manual de usuario

Bosch

Bosch GLM 30 Professional Manual de usuario

Bosch

Bosch GLM 30 Professional Manual de usuario

Bosch

Bosch M 60 Manual de usuario

Bosch

Bosch LR 1 Professional Manual de usuario

Bosch

Bosch GSL Professional Series Manual de usuario

Bosch

Bosch GLM 100 C Professional Manual de usuario

Bosch

Bosch BEA 550 Manual de usuario

Bosch

Bosch BEA 040 Manual de usuario

Bosch

Bosch Wallscanner D-tect 150 Instrucciones de montaje

Manuales populares de Instrumento de medición de otras marcas

Suaoki

Suaoki D40 Manual de usuario

Elster

Elster BK-G1.6 Manual de usuario

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manual

Duratool

Duratool D03128 Manual de usuario

Vega

Vega VEGAPULS 65 Manual de usuario

Tonghui

Tonghui TH2618B Manual de usuario

Tenmars

Tenmars TM-801 Manual de usuario

MSR

MSR 145 Manual de usuario

TPS

TPS WP-82 Manual de usuario

ELMETRON

ELMETRON CP-511 Manual de usuario

PCB Piezotronics

PCB Piezotronics 003C30 Manual de usuario

Tenma

Tenma 72-10465 Manual de usuario

Endress+Hauser

Endress+Hauser Proline Promag 50 Especificaciones técnicas

Siemens

Siemens SITRANS F Coriolis FCT030 Manual de lista de piezas

KLINGER

KLINGER CMF V Series Manual de usuario

EXFO

EXFO FTB-2 Manual de operación y mantenimiento

Keysight

Keysight M8290A Manual de usuario

ADTEK

ADTEK MW-5 Manual de usuario
