Bosch LR 1 Professional Manual de usuario

Robert Bosch GmbH

Power Tools Division

70745 Leinfelden-Echterdingen

Germany

www.bosch-pt.com

2 610 A12 917 (2010.01) T / 379 XXX

LR Professional

1 | 1 G

OBJ_BUCH-780-003.book Page 1 Tuesday, January 19, 2010 11:13 AM

2 610 A12 917 | (19.1.10) Bosch Power Tools

de Originalbetriebsanleitung

en Original instructions

fr Notice originale

es Manual original

pt Manual original

it Istruzioni originali

nl Oorspronkelijke gebruiksaanwijzing

da Original brugsanvisning

sv Bruksanvisning i original

no Original driftsinstruks

fi Alkuperäiset ohjeet

el Πρωτότυπο οδηγιών χρήσης

tr Orijinal işletme talimat

pl Instrukcja oryginalna

cs Původní návod k používání

sk Pôvodný návod na použitie

hu Eredeti használati utasítás

ru Оригинальное руководство по эксплуатации

uk Оригінальна інструкція з експлуатації

ro Instrucţiuni originale

bg Оригинална инструкция

sr Originalno uputstvo za rad

sl Izvirna navodila

hr Originalne upute za rad

et Algupärane kasutusjuhend

lv Instrukcijas oriģinālvalodā

lt Originali instrukcija

ja オリジナル取扱説明書

cn 正本使用说明书

ko 󲊣󲢠 󲌛󱱼󲌓 󲣇󱻯

ΕΎϤϴϠόΗϞϴϐθΘϟ΍ΔϴϠλϷ΍

Ϡλ΍ έΎ ίήσ ΎϤϨϫ΍έ

OBJ_BUCH-780-003.book Page 2 Tuesday, January 19, 2010 10:56 AM

2 610 A12 917 | (19.1.10) Bosch Power Tools

Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . Seite 6

English . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 19

Français . . . . . . . . . . . . . . . . . . . . . . . . . .Page 36

Español . . . . . . . . . . . . . . . . . . . . . . . . Página 49

Português. . . . . . . . . . . . . . . . . . . . . . . Página 62

Italiano . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 74

Nederlands. . . . . . . . . . . . . . . . . . . . . . Pagina 86

Dansk . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 98

Svenska . . . . . . . . . . . . . . . . . . . . . . . . . . Sida 109

Norsk . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 120

Suomi. . . . . . . . . . . . . . . . . . . . . . . . . . . . Sivu 131

Ελληνικά . . . . . . . . . . . . . . . . . . . . . . . . Σελίδα 142

Türkçe . . . . . . . . . . . . . . . . . . . . . . . . . . Sayfa 154

Polski . . . . . . . . . . . . . . . . . . . . . . . . . . Strona 165

Česky . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 177

Slovensky . . . . . . . . . . . . . . . . . . . . . . . Strana 188

Magyar . . . . . . . . . . . . . . . . . . . . . . . . . . Oldal 199

Русский . . . . . . . . . . . . . . . . . . . . . . Страница 210

Українська . . . . . . . . . . . . . . . . . . . . Сторінка 223

Română . . . . . . . . . . . . . . . . . . . . . . . . Pagina 235

Български . . . . . . . . . . . . . . . . . . . . Страница 247

Srpski. . . . . . . . . . . . . . . . . . . . . . . . . . Strana 259

Slovensko. . . . . . . . . . . . . . . . . . . . . . . . Stran 270

Hrvatski . . . . . . . . . . . . . . . . . . . . . . . Stranica 281

Eesti . . . . . . . . . . . . . . . . . . . . . . . . . Lehekülg 292

Latviešu . . . . . . . . . . . . . . . . . . . . . . . Lappuse 303

Lietuviškai . . . . . . . . . . . . . . . . . . . . . Puslapis 315

日本語 . . . . . . . . . . . . . . . . . . . . . . . . . . . ページ 327

中文 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 页338

󳝓󰽤󲞫 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 󱱫349

. . . . . . . . . . . . . . . . . . . . . . . . . . . 358

. . . . . . . . . . . . . . . . . . . . . . . . . . 367

vvcc

cc



ΔΤϔλ

vÝ—U

ϪΤϔλ

OBJ_BUCH-780-003.book Page 3 Tuesday, January 19, 2010 10:56 AM

2 610 A12 917 | (19.1.10) Bosch Power Tools

45mm

inch

45mm

inch

45 mm

inch

45 mm

inch

LR 1/LR 1 G

Professional

OBJ_BUCH-780-003.book Page 4 Tuesday, January 19, 2010 10:56 AM

2 610 A12 917 | (19.1.10) Bosch Power Tools

45mm

inch

45mm

inch

45 mm

inch

45 mm

inch

14 15

OBJ_BUCH-780-003.book Page 5 Tuesday, January 19, 2010 10:56 AM

2 610 A12 917 | (19.1.10) Bosch Power Tools

6| Deutsch

Sicherheitshinweise

Sämtliche Anweisungen sind zu lesen und zu be-

achten. BEWAHREN SIE DIESE ANWEISUNGEN

GUT AUF.

Bringen Sie das Messwerkzeug nicht in die Nähe

von Herzschrittmachern. Durch die Magnetplatte 4

wird ein Feld erzeugt, das die Funktion von Herz-

schrittmachern beeinträchtigen kann.

fHalten Sie das Messwerkzeug fern von magnetischen Daten-

trägern und magnetisch empfindlichen Geräten. Durch die

Wirkung der Magnetplatte 4kann es zu irreversiblen Datenver-

lusten kommen.

fLassen Sie das Messwerkzeug von qualifiziertem Fachperso-

nal und nur mit Original-Ersatzteilen reparieren. Damit wird si-

chergestellt, dass die Sicherheit des Messwerkzeuges erhalten

bleibt.

fArbeiten Sie mit dem Messwerkzeug nicht in explosionsgefähr-

deter Umgebung, in der sich brennbare Flüssigkeiten, Gase

oder Stäube befinden. Im Messwerkzeug können Funken erzeugt

werden, die den Staub oder die Dämpfe entzünden.

fLesen und beachten Sie strikt die Sicherheitshinweise in der

Betriebsanleitung des Rotationslasers.

OBJ_BUCH-780-003.book Page 6 Tuesday, January 19, 2010 10:56 AM

Deutsch | 7

Bosch Power Tools 2 610 A12 917 | (19.1.10)

Funktionsbeschreibung

Bitte klappen Sie die Ausklappseite mit der Darstellung des Mess-

werkzeugs auf, und lassen Sie diese Seite aufgeklappt, während

Sie die Betriebsanleitung lesen.

Bestimmungsgemäßer Gebrauch

Das Messwerkzeug ist bestimmt zum schnellen Finden von rotie-

renden Laserstrahlen der in „Technische Daten“ angegebenen Wel-

lenlänge.

Das Messwerkzeug ist zur Verwendung im Innen- und Außenbe-

reich geeignet.

OBJ_BUCH-780-003.book Page 7 Tuesday, January 19, 2010 10:56 AM

2 610 A12 917 | (19.1.10) Bosch Power Tools

8| Deutsch

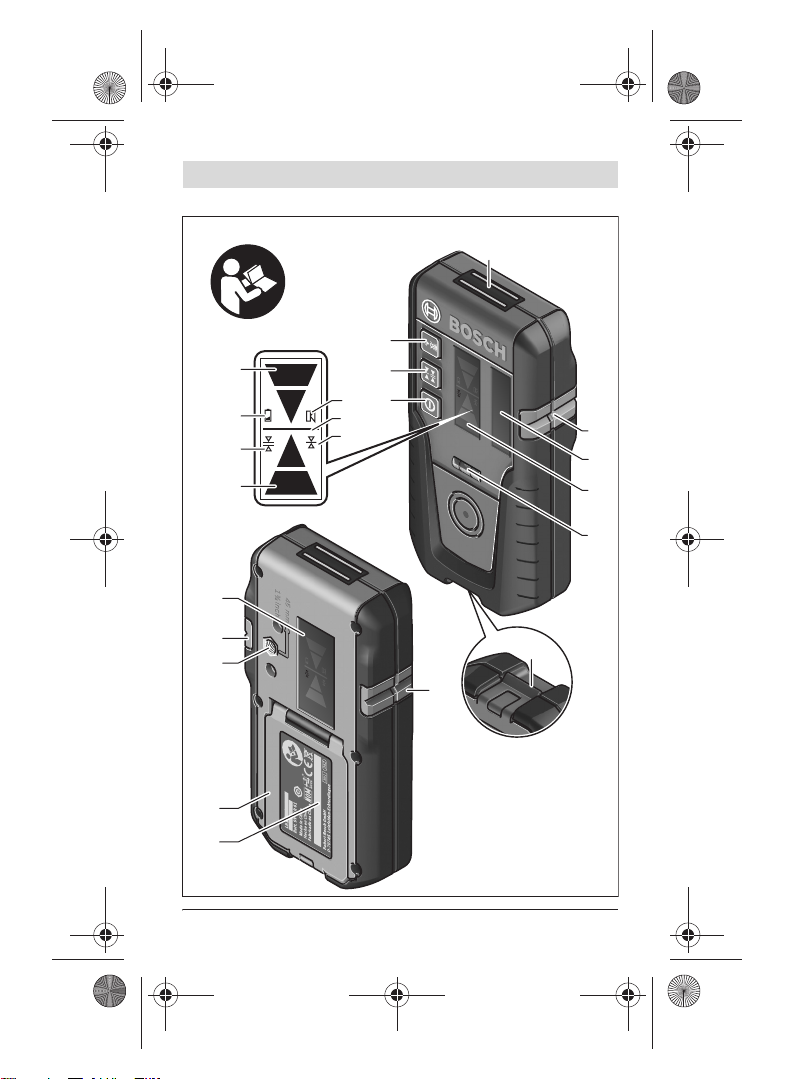

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich

auf die Darstellung des Messwerkzeugs auf der Grafikseite.

1Ein-Aus-Taste

2Taste Einstellung Messgenauigkeit

3Taste Signalton

4Magnetplatte

5Mittenmarkierung

6Empfangsfeld für Laserstrahl

7Display

8Libelle Laserempfänger

9Arretierung des Batteriefachdeckels

10 Seriennummer

11 Batteriefachdeckel

12 Aufnahme für Halterung

13 Feststellschraube der Halterung

14 Obere Kante der Halterung

15 Baulaser-Messlatte*

16 Befestigungsschraube der Halterung

17 Halterung

* Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-

Lieferumfang.

Anzeigenelemente

aRichtungsanzeige unten

bAnzeige Einstellung „mittel“

cBatterie-Anzeige

dRichtungsanzeige oben

eAnzeige Signalton

fMittenanzeige

gAnzeige Einstellung „fein“

OBJ_BUCH-780-003.book Page 8 Tuesday, January 19, 2010 10:56 AM

Deutsch | 9

Bosch Power Tools 2 610 A12 917 | (19.1.10)

Technische Daten

Laserempfänger LR 1

Professional

Sachnummer 3 601 K15 400

Empfangbare Wellenlänge 635–650 nm

Geeignet für Rotationslaser GRL 250 HV,

GRL 300 HV,

GRL 400 H

Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Messwerk-

zeugs, die Handelsbezeichnungen einzelner Messwerkzeuge können variieren.

Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer

10 auf dem Typenschild.

Laserempfänger LR 1 G

Professional

Sachnummer 3 601 K69 700

Empfangbare Wellenlänge 532–535 nm

Geeignet für Rotationslaser GRL 300 HVG

Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Messwerk-

zeugs, die Handelsbezeichnungen einzelner Messwerkzeuge können variieren.

Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer

10 auf dem Typenschild.

OBJ_BUCH-780-003.book Page 9 Tuesday, January 19, 2010 10:56 AM

2 610 A12 917 | (19.1.10) Bosch Power Tools

10 | Deutsch

LR 1/LR 1 G

Arbeitsbereich1) mit Rotationslaser:

– GRL 250 HV

– GRL 300 HV/HVG

– GRL 400 H

125 m

150 m

200 m

Empfangswinkel 120°

Empfangbare Rotationsgeschwindigkeit >200 min-1

Messgenauigkeit2)

– Einstellung „fein“

– Einstellung „mittel“

±1mm

±3mm

Betriebstemperatur – 10 °C ... +50 °C

Lagertemperatur – 20 °C ... +70 °C

Batterie 1x9V6LR61

Betriebsdauer ca. 50 h

Gewicht entsprechend

EPTA-Procedure 01/2003 0,36 kg

Maße 148 x 73 x 30 mm

Schutzart IP 65 (staubdicht und

strahlwassergeschützt)

1) Der Arbeitsbereich (Radius) kann durch ungünstige Umgebungsbedingun-

gen (z.B. direkte Sonneneinstrahlung) verringert werden.

2) abhängig vom Abstand zwischen Laserempfänger und Rotationslaser

OBJ_BUCH-780-003.book Page 10 Tuesday, January 19, 2010 10:56 AM
