Bosch Quigo Plus Manual de usuario

Robert Bosch Power Tools GmbH

70538 Stuttgart

GERMANY

www.bosch-pt.com

1 609 92A 4J4 (2018.08) T / 149

de Originalbetriebsanleitung

en Original instructions

fr Notice originale

es Manual original

pt Manual original

it Istruzioni originali

nl Oorspronkelijke gebruiksaanwijzing

da Original brugsanvisning

sv Bruksanvisning i original

no Original driftsinstruks

fi Alkuperäiset ohjeet

el Πρωτότυπο οδηγιών χρήσης

tr Orijinal işletme talimatı

ar   

fa   

1 609 92A 4J4

Quigo Plus

Deutsch................................................................. Seite 7

English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 17

Français..................................................................Page 27

Español ................................................................Página 37

Português ..............................................................Página 48

Italiano.................................................................Pagina 57

Nederlands.............................................................Pagina 67

Dansk .................................................................... Side 76

Svensk ..................................................................Sidan 84

Norsk.....................................................................Side 93

Suomi.................................................................... Sivu 101

Ελληνικά................................................................Σελίδα 110

Türkçe...................................................................Sayfa 119

................................................................. 132

................................................................. 141

2 |

1 609 92A 4J4 | (16.08.2018) Bosch Power Tools

| 3

Bosch Power Tools 1 609 92A 4J4 | (16.08.2018)

Quigo Plus

(1)

(2)

(3)

4 |

1 609 92A 4J4 | (16.08.2018) Bosch Power Tools

(4)

(8)

(7)

(6)

(5)

| 5

Bosch Power Tools 1 609 92A 4J4 | (16.08.2018)

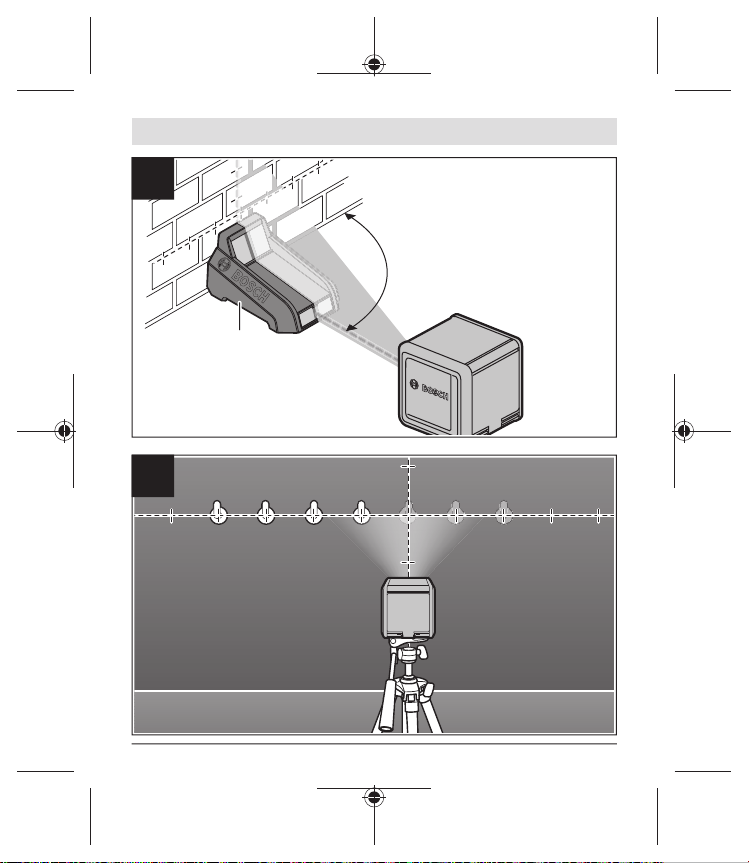

(9)

90°

6 |

1 609 92A 4J4 | (16.08.2018) Bosch Power Tools

(10)

(3)

(9)

2 607 990 031

Deutsch

Sicherheitshinweise

Sämtliche Anweisungen sind zu lesen und zu beachten, um mit

dem Messwerkzeug gefahrlos und sicher zu arbeiten. Wenn

das Messwerkzeug nicht entsprechend den vorliegenden An-

weisungen verwendet wird, können die integrierten Schutzvor-

kehrungen im Messwerkzeug beeinträchtigt werden. Machen

Sie Warnschilder am Messwerkzeug niemals unkenntlich. BEWAHREN SIE DIE-

SE ANWEISUNGEN GUT AUF UND GEBEN SIE SIE BEI WEITERGABE DES MESS-

WERKZEUGS MIT.

uVorsicht – wenn andere als die hier angegebenen Bedienungs- oder Justier-

einrichtungen benutzt oder andere Verfahrensweisen ausgeführt werden,

kann dies zu gefährlicher Strahlungsexposition führen.

uDas Messwerkzeug wird mit einem Warnschild ausgeliefert (in der Darstel-

lung des Messwerkzeugs auf der Grafikseite gekennzeichnet).

uIst der Text des Warnschildes nicht in Ihrer Landessprache, dann überkle-

ben Sie ihn vor der ersten Inbetriebnahme mit dem mitgelieferten Aufkle-

ber in Ihrer Landessprache.

Richten Sie den Laserstrahl nicht auf Personen oder Tiere und

blicken Sie nicht selbst in den direkten oder reflektierten La-

serstrahl. Dadurch können Sie Personen blenden, Unfälle verursa-

chen oder das Auge schädigen.

uFalls Laserstrahlung ins Auge trifft, sind die Augen bewusst zu schließen

und der Kopf sofort aus dem Strahl zu bewegen.

Deutsch | 7

Bosch Power Tools 1 609 92A 4J4 | (16.08.2018)

8 | Deutsch

1 609 92A 4J4 | (16.08.2018) Bosch Power Tools

uNehmen Sie keine Änderungen an der Lasereinrichtung vor.

uVerwenden Sie die Laser-Sichtbrille nicht als Schutzbrille. Die Laser-Sicht-

brille dient zum besseren Erkennen des Laserstrahls; sie schützt jedoch nicht vor

der Laserstrahlung.

uVerwenden Sie die Laser-Sichtbrille nicht als Sonnenbrille oder im Straßen-

verkehr. Die Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und vermin-

dert die Farbwahrnehmung.

uLassen Sie das Messwerkzeug nur von qualifiziertem Fachpersonal und nur

mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Si-

cherheit des Messwerkzeuges erhalten bleibt.

uLassen Sie Kinder das Laser-Messwerkzeug nicht unbeaufsichtigt benutzen.

Sie könnten unbeabsichtigt Personen blenden.

uArbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährdeter Umge-

bung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Im

Messwerkzeug können Funken erzeugt werden, die den Staub oder die Dämpfe

entzünden.

Bringen Sie das Messwerkzeug nicht in die Nähe von Herzschritt-

machern. Durch den Magnet im Inneren des Messwerkzeugs wird ein

Feld erzeugt, das die Funktion von Herzschrittmachern beeinträchti-

gen kann.

uHalten Sie das Messwerkzeug fern von magnetischen Datenträgern und ma-

gnetisch empfindlichen Geräten. Durch die Wirkung des Magnets kann es zu ir-

reversiblen Datenverlusten kommen.

Produkt- und Leistungsbeschreibung

Bitte beachten Sie die Abbildungen im vorderen Teil der Betriebsanleitung.

Bestimmungsgemäßer Gebrauch

Das Messwerkzeug ist bestimmt zum Ermitteln und Überprüfen von waagerechten

und senkrechten Linien.

Das Messwerkzeug ist zur Verwendung im Innenbereich geeignet.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung

des Messwerkzeugs auf der Grafikseite.

(1) Ein-/Ausschalter

(2) Austrittsöffnung Laserstrahlung

(3) Stativ

(4) Arretierung des Batteriefachdeckels

(5) Stativaufnahme 1/4"

(6) Batteriefachdeckel

(7) Laser-Warnschild

(8) Seriennummer

(9) Laser-Zieltafel

(10) Laser-SichtbrilleA)

A) Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang.

Das vollständige Zubehör finden Sie in unserem Zubehörprogramm.

Technische Daten

Kreuzlinienlaser Quigo Plus

Sachnummer 3 603 F63 6..

Arbeitsbereich mindestensA) 7m

Nivelliergenauigkeit

Deutsch | 9

Bosch Power Tools 1 609 92A 4J4 | (16.08.2018)

10 | Deutsch

1 609 92A 4J4 | (16.08.2018) Bosch Power Tools

Kreuzlinienlaser Quigo Plus

– bei 0° ±0,8mm/m

– bei ±4° ±1,0mm/m

Selbstnivellierbereich typisch ±4°

Nivellierzeit typisch 6s

Betriebstemperatur +5°C...+40°C

Lagertemperatur –20°C...+70°C

max. Einsatzhöhe über Bezugshöhe 2000m

relative Luftfeuchte max. 90%

Verschmutzungsgrad entsprechend

IEC61010-1 2B)

Laserklasse 2

Lasertyp 635nm, <1mW

C61

Divergenz 0,5mrad (Vollwinkel)

Stativaufnahme 1/4"

Batterien 2×1,5V LR3(AAA)

Betriebsdauer ca. >5h

Gewicht entsprechend

EPTA-Procedure 01:2014 0,27kg
