Bodet Style 12 Manual de usuario

Horloge digitale d’extérieur

Outdoor digital clock

Style 12 & Style 12S

INDEP. QUARTZ

MIN.-1/2 MIN.

AFNOR / IRIG B

DHF / RADIO

INSTRUCTIONS D’INSTALLATIONS ET DE MISE EN SERVICE

INSTALLATION AND OPERATING INSTRUCTIONS

S’assurer à réception que le produit n’a pas été endommagé durant le transport pour réserve au transporteur.

When receiving goods please check nothing is broken otherwise make a claim near shipping company.

BODET SA

BP30001

49340 TREMENTINES

Tél: +33 241 71 72 99

Fax: +33 2 41 71 72 01

Trementines plant

Certified Management

System

Ref : 607781C

www.bodet-time.com

Table des matières

I - Vérification initiale 4

1.1 Déballage d’une horloge 4

1.2 Nettoyage 4

II - Installation mécanique 5

2.1 Démontage pour accès à l’intérieur de l’horloge 5

2.2 Fixation murale 5

2.3 Fixation sur potence 6

III - Installation électrique 10

IV - Mise en service sur un réseau de distribution horaire 11

4.1 Distribution parallèle à polarité inversée ou AFNOR / IRIG-B 11

4.2 Distribution série à polarité inversée (1/2 minute série) 11

V - Mise en service avec synchronisation radio 12

5.1 Installation de l’antenne France Inter / DCF 12

5.2 Installation de l’antenne DHF 12

5.3 Horloge réceptrice AFNOR / IRIG-B 12

VI - Raccordement d’une sonde de température (Style 12) 13

VII - Raccordement d’un pupitre chronomètre (Style 12S) 13

VIII - Configuration et mise à l’heure 14

8.1 Menu conguration 14

8.2 Mise à l’heure 14

8.3 Conguration en mode “Initialisation” pour les horloges DHF 15

IX - Menu de test 16

X - Réglage de la luminosité 17

XI - Sauvegarde mémoire 17

Annexe : caractéristiques techniques 17

Table of contents

I - Initial verification 19

1.1 Unpacking the clock 19

1.2 Cleaning 19

II - Mechanical installation 20

2.1 Getting inside the clock 20

2.2 Wall mounting 20

2.3 Double sided bracket mounting 21

III - Electrical power supply 25

IV - Connection to a time distribution network 26

4.1 Inverted polarity parallel distribution or AFNOR / IRIG B 26

4.2 Inverted polarity series distribution (1/2 minute series) 26

V - Radio synchronized clock: starting up 27

5.1 France Inter or DCF radio synchronised clock 27

5.2 DHF clock 27

5.3 AFNOR / IRIG-B clock 27

VI - Connecting a temperature probe to a Style 12 28

VII - Connecting a timer control unit to a Style 12S 28

VIII - Configuration and time setting 29

8.1 Conguration menu 29

8.2 Time setting 29

8.3. Resetting a DHF clock to “Initialisation” mode 30

IX - Test menu 31

X - Display brightness adjustment 32

XI - Data back up 32

APPENDIX : TECHNICAL CHARACTERISTICS 32

I - Vérification initiale

Nous vous remercions d’avoir choisi une horloge digitale d’extérieure BODET. Ce produit a été

conçu avec soin pour votre satisfaction d’après les bases qualité ISO9001.

Nous vous recommandons de lire attentivement ce manuel avant de commencer à manipuler le

produit.

Conserver ce manuel pendant toute la durée de vie de votre horloge an de pouvoir vous y

reporter à chaque fois que cela sera nécessaire.

Tout usage non conforme à la présente notice peut causer des dommages irréversibles

sur le produit, et entraîne l’annulation de la garantie.

Ce manuel présente les horloges Style 12 extérieures (Style 12e) et Style 12S extérieures

(Style 12Se).

1.1 Déballage d’une horloge

Déballer soigneusement le produit et vérier le contenu de l’emballage.

L’emballage doit comprendre :

■l’horloge Style 12e ou Style 12Se,

■un chiffon de nettoyage anti-statique,

■une notice sur les consignes de sécurité à respecter,

■ce manuel1.

1.2 Nettoyage

Nettoyez la vitre de l’horloge digitale avec le chiffon anti-statique fourni.

Ne pas utiliser d’alcool, d’acétone ou autres solvants susceptibles d’endommager le produit.

1 An de réduire notre empreinte environnementale, le nombre de manuels imprimés par la

société Bodet dépend du nombre d’horloges commandées pour un même lieu de livraison.

Cependant, cette notice est en libre téléchargement sur notre site internet : www.bodet-time.com

II - Installation mécanique

Choisir l’emplacement où sera installée l’horloge en s’assurant, pour les modèles à radio

synchronisation, que la réception radio soit correcte. L’horloge réceptrice radio sera installée

dans un endroit exempt de parasites électriques (tube cathodique, transformateur, ...).

2.1 Démontage pour accès à l’intérieur de l’horloge

1) Dévisser les 2 vis sur un côté de l’horloge pour retirer le anc.

2) Dégager la vitre du anc restant sur l’horloge en la retirant latéralement.

3) Dévisser les 4 vis (Style 12e) ou les 6 vis (Style 12Se) an de retirer

soigneusement le pavillon.

Attention : entre le pavillon et le caisson métallique de l’horloge, des ls électriques

ainsi que la limande du clavier sont liés. Prenez soin de pas tirer sur les câbles au

risque de les détériorer.

4) Déconnecter la limande.

2.2 Fixation murale

1) Fixer l’horloge avec les 4 vis Ø7 (non fournies) et les chevilles appropriées au mur en vous

aidant des 4 trous oblongs à l’arrière.

Dimensions Style 12e

Dimensions Style 12Se

2.3 Fixation sur potence

La potence peut s’installer à la verticale ou à l’horizontale en simple ou double face.

Montage simple face

1) Mettre les 4 vis et rondelles détail D sur le support

double face.

2) Pour un montage simple face, il est possible de monter

un cache simple face (en option) au dos de l’horloge

en l’enlant sur le support double face. Le verrouiller en

place avec l’écrou à embase du dessous détail A.

3) Serrer les 4 vis en contact avec le cache simple face et

ensuite bloquer les 4 écrous sur le support double face.

4) Uniquement pour une potence en vertical, xer le

cache de la potence sur le côté du support double face

avec les 2 vis Ø5 détail B.

Vis M5X16 inox

Cache simple face

Cache pour

potence verticale

Support double face

Vis ST F M5-40 inox

Cache simple face

Rondelle plate Ø6 inox

Écrou HM5 Inox

Montage double face avec

potence horizontale

Montage simple face

avec potence verticale

5) Fixer la potence au mur avec 4 tiges letées

Ø8 + le scellement chimique (recommandé).

6) Fixer le support double face à la potence

avec les 2 vis Ø8 détail C. Penser à passer les

câbles dans la potence.

7) Ouvrir l’horloge, retirer la vitre et dévisser les

pièces de xation murale.

8) Fixer l’horloge au support double face sur

les 4 vis ST F M5-40 détail D. Plaquer les

rondelles Ø6 détail D sur le support double

face (et non à l’intérieur des horloges) pour

écarter sufsamment les horloges et faciliter

les passages des câbles. Visser les 2 écrous

du haut (D) sans serrer et écarter l’horloge et

passer les câbles.

9) Si les câbles sont correctement positionnés

serrer les 4 écrous (D) de l’afcheur.

Écrou HU M8 inox

Rondelle à dents Ø8 Inox

Vis H M8x25 inox

Fixation potence horizontale

Fixation potence verticale

Potence

Vis ST F M5-40 inox

Cache simple face

Rondelle plate Ø6 inox

Écrou HM5 Inox

Recommandation pour le montage en «drapeau droit»

1) A la sortie de notre usine de production, les versions radio HF des Style 12E et Style 12SE

sont équipées d’une antenne radio xée sur le anc droit.

Par défaut, l’installation de l’antenne sur le anc droit est par parfaitement adaptée pour le

montage sur potence en xation «drapeau gauche».

2) Dans le cas d’un montage en «drapeau droit», il est indispensable d’inverser le anc droit

avec le anc gauche an d’installer la potence (Cf. page 5 pour dégager les ancs).

Antenne

Fixation sur le

flanc gauche

Inverser le flanc droit avec le gauche

Antenne

Fixation sur le

flanc droit

Montage double face

1) Pour un montage double face uniquement,

monter le cache passe l (livré en standard)

sous le support double face en le xant avec

les 2 vis du dessous détail A.

2) Fixer le cache de la potence sur le côté

du support double face (uniquement avec

potence vertical) avec les 2 vis Ø5 détail B

(voir montage simple face 4/).

3) Mettre les 4 vis (D) à 16 mm. Ne pas

monter les écrous et rondelles.

Vis M5X16 inox

Cache passe fil

Support double face

Passe fil Ø29

Vis ST F M5-40 inox

Rondelle plate Ø6 inox 16 mm

Écrou HM5 Inox

4) Fixer la potence au mur avec 4 tiges letées Ø8 + le scellement chimique (recommandé).

5) Fixer le support double face à la potence avec les 2 vis Ø8 (C). Penser à passer les câbles

dans la potence.

6) Ouvrir les horloges, retirer la vitre et

dévisser les pièces de xation murale.

7) Fixer la première horloge (horloge

répétitrice) au support double face sur les 4

vis ST F M5-40 (D). Plaquer les rondelles

Ø6 détail D sur le support double face (et

non à l’intérieur des horloges) pour écarter

sufsamment les horloges et faciliter les

passages des câbles. Visser les 2 écrous

du haut (D) sans serrer et écarter l’horloge et

passer les câbles.

8) Fixer la seconde horloge (maître) de

l’autre côté du support double face avec les

mêmes 4 vis ST F M5-40 (D). Visser les 2

écrous du haut (D) sans serrer et écarter

l’horloge et passer les câbles. Se reporter au

§ III Installation électrique.

9) Si les câbles sont correctement positionnés

serrer les 8 écrous (D) de chaque afcheur.

Écrou HU M8 inox

Rondelle à dents Ø8 Inox

Vis H M8x25 inox

Fixation potence horizontale

Fixation potence verticale

Potence

Vis ST F M5-40 inox

Cache simple face

Rondelle plate Ø6 inox

Écrou HM5 Inox

III - Installation électrique

1) Ouvrir l’horloge et enlever le pavillon, voir page 5.

2) Raccorder l’alimentation secteur 230 VAC ± 10% 50/60 Hz et la terre sur ce bornier (Fil de

section de 1,5 mm2 maximum et dénudé sur 5 mm) (C).

L: marron, N: bleu, Terre: jaune/vert.

N.B.: Le dispositif d’alimentation de cette horloge doit comporter un disjoncteur 10A réenclen-

chable. Ce disjoncteur doit être coupé en cas de maintenance.

L’électronique de cette horloge est protégé par un fusible (F1) de 1,25A-250V.

Les horloges Style ont été étudiées pour une alimentation secteur de 230 VAC ± 10 %.

Exemple : des horloges 230 V fonctionnent indifféremment dans les pays où la tension sec-

teur nominale est de 220 Volts ou 240 Volts.

3) Si l’horloge fait partie d’un réseau de distribution horaire, ou est connectée à un pupitre

chronomètre, ou intègre une antenne de radio synchronisation, procéder comme indiqué aux

chapitres 5 à 7.

4) Effectuer la conguration, la mise à l’heure et le réglage de luminosité de l’horloge comme

indiqué aux chapitres 8 à 10.

5) Si l’afchage est “bloqué” sur une heure donnée, vérier que le mode de fonctionnement

choisi est bien “Ind” (cf. chapitre 8).

Otros manuales para Style 12

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Reloj de Bodet

Bodet

Bodet Profil 960 Manual de usuario

Bodet

Bodet Profil 750 Manual de usuario

Bodet

Bodet Profil 930 L Manual de usuario

Bodet

Bodet Sigma Mod Instrucciones y recetas

Bodet

Bodet Opalys 7 Manual de usuario

Bodet

Bodet WORLD STYLE Manual de usuario

Bodet

Bodet Profil 730 Manual de usuario

Bodet

Bodet Cristalys Ellipse Manual de usuario

Bodet

Bodet Profil 960 Manual de usuario

Bodet

Bodet Style 5S Hospital NTP Manual de usuario

Bodet

Bodet SIGMA H Instrucciones y recetas

Bodet

Bodet DHF/DCF Interface Manual de usuario

Bodet

Bodet Cristalys 14 Manual de usuario

Bodet

Bodet Style Mondiale Manual de usuario

Bodet

Bodet Style 5 Seconde Manual de usuario

Bodet

Bodet Profil 930 Manual de usuario

Bodet

Bodet Cristalys Ellipse Manual de usuario

Bodet

Bodet Style 5 Seconde Manual de usuario

Bodet

Bodet Cristalys Manual de usuario

Bodet

Bodet BTX6015 Manual de usuario

Bodet

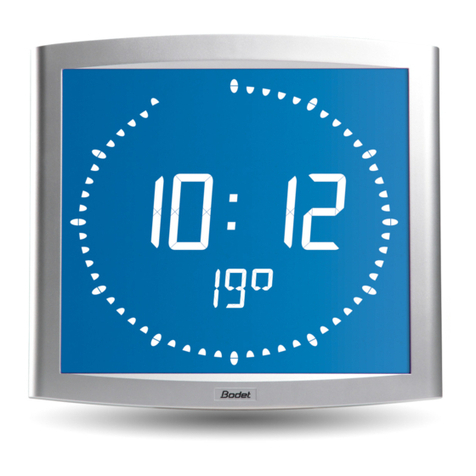

Bodet Opalys Date Manual de usuario

Bodet

Bodet Profil 960 Series Manual de usuario

Bodet

Bodet Profil 750 Manual de usuario

Bodet

Bodet Profil 730 Hospital Manual de usuario

Manuales populares de Reloj de otras marcas

Silicon Laboratories

Silicon Laboratories SI5324 Manual de usuario

Heathkit

Heathkit GC-1005 Manual de usuario

Oregon Scientific

Oregon Scientific PRYSMA RMR221P Manual de usuario

Andrew O'Malley

Andrew O'Malley DOTKLOK Manual de usuario

ALGE-Timing

ALGE-Timing ASC3 Manual de usuario

Nixie Clock

Nixie Clock Divergence Meter Manual de usuario

La Crosse Technology

La Crosse Technology WS-8256-AL Manual de usuario

Mini Gadgets

Mini Gadgets MCPro Manual de usuario

Casio

Casio TMR-200 Manual de usuario

Progetti

Progetti ILTEMPOSTRINGE Manual

BVItech

BVItech BV-101 Manual de usuario

Progetti

Progetti KALIMERO Manual

La Crosse Technology

La Crosse Technology WT-3141b Manual

La Crosse Technology

La Crosse Technology W86531 Manual de usuario

Sharp

Sharp SPC900 Manual de usuario

La Crosse Technology

La Crosse Technology 404-50447 Manual de usuario

Datexx

Datexx DF0063 Manual de usuario

LG LEC-005 Manual de usuario
