VX1000 Series Extender Scaling Receiver

VX-1003-RX

Scales the video from an CATx transmitter or

presentation switcher to a pre-defined resolution.

877-877-2269 | blackbox.com

Page 2

FCC and IC RFI Statements/NOM Statement

FEDERAL COMMUNICATIONS COMMISSION AND INDUSTRY

CANADA RADIO FREQUENCY INTERFERENCE STATEMENTS

This equipment generates, uses, and can radiate radio-frequency energy, and if

not installed and used properly, that is, in strict accordance with the manufac-

turer’s instructions, may cause interference to radio communication.

It has been tested and found to comply with the limits for a Class A computing

device in accordance with the specifications in Subpart B of Part 15 of FCC

rules, which are designed to provide reasonable protection against such

interference when the equipment is operated in a commercial environment.

Operation of this equipment in a residential area is likely to cause interference,

in which case the user at his own expense will be required to take whatever

measures may be necessary to correct the interference.

Changes or modifications not expressly approved by the party responsible

for compliance could void the user’s authority to operate the equipment.

This digital apparatus does not exceed the Class A limits for radio noise emis-

sion from digital apparatus set out in the Radio Interference Regulation

of Industry Canada.

Le présent appareil numérique n’émet pas de bruits radioélectriques

dépassant les limites applicables aux appareils numériques de classe A prescrites

dans le Règlement sur le brouillage radioélectrique publié par Industrie Canada.

Normas Oficiales Mexicanas (NOM)

Electrical Safety Statement

INSTRUCCIONES DE SEGURIDAD

1. Todas las instrucciones de seguridad y operación deberán ser leídas

antes de que el aparato eléctrico sea operado.

2. Las instrucciones de seguridad y operación deberán ser guardadas

para referencia futura.

3. Todas las advertencias en el aparato eléctrico y en sus instrucciones

de operación deben ser respetadas.

4. Todas las instrucciones de operación y uso deben ser seguidas.

877-877-2269 | blackbox.com Page 3

NOM Statement

5. El aparato eléctrico no deberá ser usado cerca del agua — por ejemplo,

cerca

de la tina de baño, lavabo, sótano mojado o cerca de una alberca, etc.

6. El aparato eléctrico debe ser usado únicamente con carritos o pedestales

que sean recomendados por el fabricante.

7. El aparato eléctrico debe ser montado a la pared o al techo sólo como sea

recomendado por el fabricante.

8. Servicio— El usuario no debe intentar dar servicio al equipo eléctrico más

allá a lo descrito en las instrucciones de operación. Todo otro servicio

deberá ser referido a personal de servicio calificado.

9. El aparato eléctrico debe ser situado de tal manera que su posición no

interfiera su uso. La colocación del aparato eléctrico sobre una cama, sofá,

alfombra o superficie similar puede bloquea la ventilación, no se debe

colocar en libreros o gabinetes que impidan el flujo de aire por los orificios

de ventilación.

10. El equipo eléctrico deber ser situado fuera del alcance de fuentes de calor

como radiadores, registros de calor, estufas u otros aparatos (incluyendo

amplificadores) que producen calor.

11. El aparato eléctrico deberá ser connectado a una fuente de poder sólo

del tipo descrito en el instructivo de operación, o como se indique en el

aparato.

12. Precaución debe ser tomada de tal manera que la tierra fisica y la

polarización del equipo no sea eliminada.

13. Los cables de la fuente de poder deben ser guiados de tal manera que no

sean pisados ni pellizcados por objetos colocados sobre o contra ellos,

poniendo particular atención a los contactos y receptáculos donde salen

del aparato.

14. El equipo eléctrico debe ser limpiado únicamente de acuerdo a las

recomendaciones del fabricante.

15. En caso de existir, una antena externa deberá ser localizada lejos de las

lineas de energia.

16. El cable de corriente deberá ser desconectado del cuando el equipo no

sea usado por un largo periodo de tiempo.

877-877-2269 | blackbox.com

Page 4

NOM Statement

17. Cuidado debe ser tomado de tal manera que objectos liquidos no sean

derramados sobre la cubierta u orificios de ventilación.

18. Servicio por personal calificado deberá ser provisto cuando:

A: El cable de poder o el contacto ha sido dañado; u

B: Objectos han caído o líquido ha sido derramado dentro del aparato; o

C: El aparato ha sido expuesto a la lluvia; o

D: El aparato parece no operar normalmente o muestra un cambio en su

desempeño; o

E: El aparato ha sido tirado o su cubierta ha sido dañada.

877-877-2269 | blackbox.com Page 5

Trademarks Used in this Manual

TRADEMARKS USED IN THIS MANUAL

Black Box and the Double Diamond logo are registered trademarks of

BB Technologies, Inc.

Blu-ray™is a trademark of Blu-ray Disc Association.

Any other trademarks mentioned in this manual are acknowledged to be

the property of the trademark owners.

Important Safety Instructions

1. Do not expose this apparatus to rain, moisture, dripping or splashing water

and do not place objects filled with liquids, such as vases, on the apparatus.

2. Do not install or place this unit in a bookcase, built-in cabinet or in another

confined space. Make sure the unit is well ventilated.

3. To prevent risk of electric shock or fire hazard caused by overheating, do not

obstruct the unit’s ventilation openings with newspapers, tablecloths,

curtains, and similar items.

4. Do not install near any heat sources such as radiators, heat registers, stoves,

or other apparatus (including amplifiers) that produce heat.

5. Do not place sources of flames, such as lighted candles, on the unit.

6. Clean this apparatus only with a dry cloth.

7. Unplug this apparatus during lightning storms or when unused for long

periods of time.

8. Protect the power cord from being walked on or pinched particularly at

plugs.

9. Only use attachments/accessories specified by the manufacturer.

10. Refer all servicing to qualified service personnel.

Disclaimer

Black Box Network Services shall not be liable for damages of any kind,

including, but not limited to, punitive, consequential or cost of cover damages,

resulting from any errors in the product information or specifications set forth

in this document and Black Box Network Services may revise this document at

any time without notice.

877-877-2269 | blackbox.com

Page 6

Table of Contents

1. Specifications........................................................................................ 7

2. Overview .............................................................................................. 9

2.1 Introduction ............................................................................... 9

2.2 Features...................................................................................... 9

2.3 What's Included ....................................................................... 10

2.4 Hardware Description.............................................................. 10

3. Initial Installation ................................................................................ 12

877-877-2269 | blackbox.com Page 7

Chapter 1: Specifications

1. Specifications

Scaling Receiver (VX-1003-RX) Specifications

Video

Connectors Input:

(1) RJ-45 CATx,

(1) 3.5-mm IR,

(2) RJ-45 (Ethernet) for passthrough or control,

(1) 3-position Phoenix connector (RS-232 (TX, RX, GND),

(1) USB Type A female (front);

Output:

(1) HDMI Out,

(1) 3.5-mm IR,

(1) RCA S/PDIF,

(1) 3-position Phoenix audio (left, right, ground)

Input/Output

Resolution

Support

Input: Up to 3840 x 2160 @30 Hz (UHD);

Output: UHD30: 3840 x 2160 @30 Hz;

FHD: 1920 x 1080 @60 Hz;

HD: 1280 x 720 @60 Hz;

WUXGA: 1920 x 1200 @60 Hz;

WXGA: 1280 x 800 @60 Hz

Maximum

Distance

Via CAT6a/7 cables:

Up to 328 feet (100 m) at 3840 x 2160 @30 Hz, 4:2:0,

or 1080p @60 Hz output resolution;

Via CAT5e/6 cables:

Up to 224 feet (70 m) at 3840 x 2160 @30 Hz;

Up to 328 feet (100 m) at 1080p @30 Hz resolution

Indicators

LEDs (5) front-panel LEDs:

(1) Power,

(1) Scaler,

(1) Status,

(1) HDCP,

(1) Link LED for CATx;

(4) back-panel LEDs on RJ-45 connectors:

(2) Link, (2) Status

877-877-2269 | blackbox.com

Page 8

Chapter 1: Specifications

1. Specifications (continued)

Environment

Operating Temperature 32 to 113° F (0 to 45° C)

Storage Temperature -4 to +158° F (-20 to +70° C)

Humidity 10 to 90%, noncondensing

Power

Power Input 100–240 VAC, 50/60 Hz, 1.5 A

Input Connector Type IEC320, C14

Power Output 12 VDC, 3.0 A

Power Supply Cord Length 6 ft. (1.8 m)

Mechanical

Dimensions 0.98"H x 9.21"W x 5.67"D

(23.4 x 14.4 x 2.5 cm)

877-877-2269 | blackbox.com Page 9

Chapter 2: Overview

2. Overview

2.1 Introduction

The VX-1003-RX (VX1000 Series Extender Scaling Receiver - 4K, HDMI, CATx,

Audio) is a 4K CATx receiver with a 4K@30 Hz Scaler. It distributes

uncompressed UHD video, Ethernet, RS-232, and bidirectional IR together

up to 330 feet (100 m) over a single CAT6a/7 cable.

With a 4K @ 30 Hz scaler built in, the receiver combines the benefits of an

extended-distance CATx receiver with the capabilities of automatic display con-

trol by CEC or RS-232, volume adjustment, Ethernet switching, and optional

third-party control.

When used with a presentation switcher (AVSC-0401H), the scaling receiver

offers a multi-room AV switching system with video scaling that enables old

1080p and new 4K displays to show 4K sources simultaneously.

Use the scaling receiver in applications where high-quality video scaling to 4K

1080p down-scaling is required because of mix of displays in different aspect

ratios or preferred timing.

2.2 Features

• Via CAT6a/7 cables, the extenders support 4K @30 Hz up to 330 feet

(100 meters).

• Offers a single CATx cable solution that transmits 4K Audio/Video, RS-232,

Ethernet, and PoH power.

• Complies with HDMI 1.4 with 4K @ 30 Hz and HDCP 2.2.

• Supports USB-KVM control.

• Supports Power over CATx (PoC). The scaling receiver can send power to an

CATx Transmitter.

• Provides RS-232 passthrough.

• Manages EDID automatically.

• Cable termination follows IEEE-568B standards.

877-877-2269 | blackbox.com

Page 10

Chapter 1: Specifications

2.3 What's Included

Your package should include the following items. If anything is missing

or damaged, contact Black Box Technical Support at 877-877-2269

or info@blackbox.com.

VX-1003-RX:

• VX1000 Series Extender Transmitter - 4K, HDMI, CATx, Audio (VX-1001-TX)

• (1) VX-1003-RX Presentation Switcher Scaling Receiver

• (1) (1) 12-VDC, 1.5-A power supply with US, EU, UK, and AU power clips

• (2) IR sensors

• (2) mounting brackets

• This user manual

2.4 Hardware Description

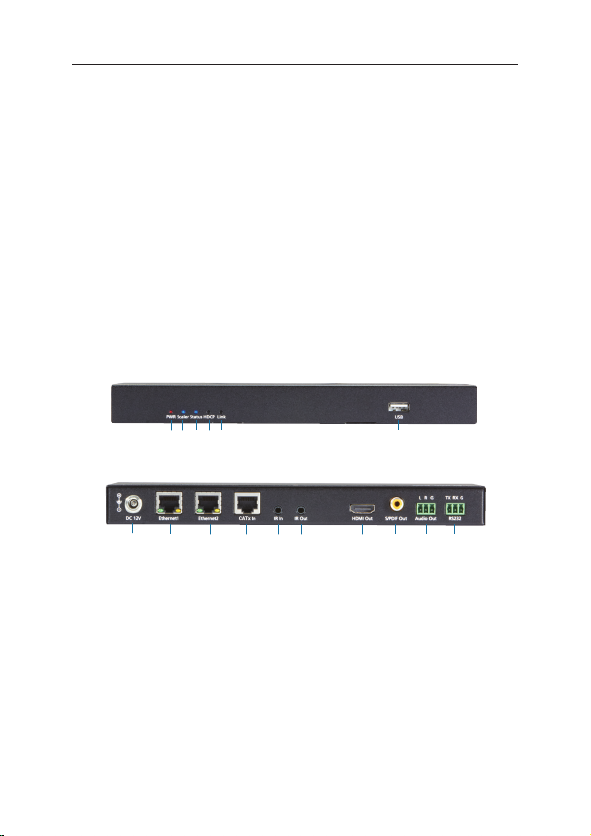

Figures 2-1 and 2-2 show the front and back panels of the receiver. Table 2-1

describes its components.

1 2 3 4 5 6

Figure 2-1. Scaling Receiver front panel.

7 8 9 10 11 12 13 14 15 16

Figure 2-2. Scaling Receiver back panel.

Este manual sirve para los siguientes modelos

Tabla de contenidos

Otros manuales de Receptor de Black Box

Black Box

Black Box Fiber Link-Transmitter Manual de usuario

Black Box

Black Box InvisaPC Manual de usuario

Black Box

Black Box FaxReceiver MC200A Manual de usuario

Black Box

Black Box IC441A-R2 Manual de usuario

Black Box

Black Box AC155A-R3 Manual de usuario

Black Box

Black Box FaxReceiver MC200A Manual de usuario

Black Box

Black Box AC3003A-NEC Manual de usuario

Black Box

Black Box ACS4001A-R2-R Manual de usuario

Black Box

Black Box AC155A Manual de usuario

Black Box

Black Box EMERALD EMD5004-R Manual de usuario

Black Box

Black Box MediaCento AVX-DVI-IP-TA Manual de usuario

Black Box

Black Box AC1140A Manual de usuario

Black Box

Black Box CAT5 Shielded Twisted Pair (STP) Patch Cable Manual de usuario

Black Box

Black Box AC155A-R2 Manual de usuario

Black Box

Black Box ME806A Manual de usuario

Black Box

Black Box MediaCento VSPX-HDMI1X4-TX Manual de usuario

Black Box

Black Box ServSwitch Agility ACR1000A Manual de usuario

Black Box

Black Box AC1063A-R2 Manual de usuario

Black Box

Black Box MediaCento UVX-HDMI-POE-RX Manual de usuario

Black Box

Black Box FiberPath AC444A Manual de usuario

Black Box

Black Box IC454A Manual de usuario

Black Box

Black Box MediaCento VX-HDMI-4K-TX Manual de usuario

Black Box

Black Box ME190A Manual de usuario

Black Box

Black Box AC561A-50 Manual de usuario

Manuales populares de Receptor de otras marcas

Garmin

Garmin GA 23 Manual de usuario

Aiphone

Aiphone PS-12F Manual de usuario

IMES

IMES TCS-01CA-PMI Manual de usuario

BWI Eagle

BWI Eagle AIR-EAGLE SR Manual

AMIMON

AMIMON AMN12310 WHDI Manual de usuario

Dual

Dual DMCPA79BT Instrucciones de funcionamiento

Sound Associates

Sound Associates SA652P Manual de usuario

Sherwood

Sherwood NewCastle R-772 Manual de usuario

Audio

Audio A10-RX Series Manual de usuario

AllSee

AllSee PushShare PSRV1.1 Manual de usuario

DEMAG

DEMAG DRC-DR D2 Manual de usuario

Teleco

Teleco TVRCL868A02 Manual de usuario

Bosch

Bosch RF3222E Manual de usuario

Kramer

Kramer 631R Manual de usuario

Xpress

Xpress xmc10 Manual de usuario

JVC

JVC KD-MR1BTS Manual de usuario

Omega Engineering

Omega Engineering UWTC-REC3 Manual de usuario

e-survey

e-survey E300 Pro Manual de usuario
