Black Box RGBSplit-2 Manual de usuario
CUSTOMER
SUPPORT
INFORMATION
Order toll-free in the U.S. 24 hours, 7 A.M. Monday to midnight Friday: 877-877-BBOX
FREE technical support, 24 hours a day, 7 days a week: Call 724-746-5500 or fax 724-746-0746
Mail order: Black Box Corporation, 1000 Park Drive, Lawrence, PA 15055-1018
JUNE 1999
AC084A-R2
AC085A-R2
RGBSplit-2
RGBSplit-4
RGBSplit-4
VH/CS BLUE
INPUT
GREEN RED
POWER
RGBSplit-2
POWER
VH/CS BLUE
INPUT
GREEN RED
1
TRADEMARKS
TRADEMARKS USED IN THIS MANUAL
Mac is a registered trademark of Apple Computer, Inc.
UL is a registered trademark of Underwriters Laboratories Incorporated.
Any other trademarks used in this manual are acknowledged to be the property of the
trademark owners.
2
RGBSplit
FEDERAL COMMUNICATIONS COMMISSION
AND
INDUSTRY CANADA
RADIO FREQUENCY INTERFERENCE STATEMENTS
This equipment generates, uses, and can radiate radio frequency energy and if not
installed and used properly, that is, in strict accordance with the manufacturer’s
instructions, may cause interference to radio communication. It has been tested
and found to comply with the limits for a Class A computing device in accordance
with the specifications in Subpart J of Part 15 of FCC rules, which are designed to
provide reasonable protection against such interference when the equipment is
operated in a commercial environment. Operation of this equipment in a
residential area is likely to cause interference, in which case the user at his own
expense will be required to take whatever measures may be necessary to correct
the interference.
Changes or modifications not expressly approved by the party responsible for
compliance could void the user’s authority to operate the equipment.
This digital apparatus does not exceed the Class A limits for radio noise emission from digital
apparatus set out in the Radio Interference Regulation of Industry Canada.
Le présent appareil numérique n’émet pas de bruits radioélectriques dépassant les limites
applicables aux appareils numériques de la classe A prescrites dans le Règlement sur le
brouillage radioélectrique publié par Industrie Canada.
3
NOM STATEMENT
NORMAS OFICIALES MEXICANAS (NOM)
ELECTRICAL SAFETY STATEMENT
INSTRUCCIONES DE SEGURIDAD
1. Todas las instrucciones de seguridad y operación deberán ser leídas antes
de que el aparato eléctrico sea operado.
2. Las instrucciones de seguridad y operación deberán ser guardadas para
referencia futura.
3. Todas las advertencias en el aparato eléctrico y en sus instrucciones de
operación deben ser respetadas.
4. Todas las instrucciones de operación y uso deben ser seguidas.
5. El aparato eléctrico no deberá ser usado cerca del agua—por ejemplo, cerca
de la tina de baño, lavabo, sótano mojado o cerca de una alberca, etc.
6. El aparato eléctrico debe ser usado únicamente con carritos o pedestales
que sean recomendados por el fabricante.
7. El aparato eléctrico debe ser montado a la pared o al techo sólo como sea
recomendado por el fabricante.
8. Servicio—El usuario no debe intentar dar servicio al equipo eléctrico más allá
a lo descrito en las instrucciones de operación. Todo otro servicio deberá ser
referido a personal de servicio calificado.
9. El aparato eléctrico debe ser situado de tal manera que su posición no
interfiera su uso. La colocación del aparato eléctrico sobre una cama, sofá,
alfombra o superficie similar puede bloquea la ventilación, no se debe colocar
en libreros o gabinetes que impidan el flujo de aire por los orificios de
ventilación.
4
RGBSplit
10. El equipo eléctrico deber ser situado fuera del alcance de fuentes de calor
como radiadores, registros de calor, estufas u otros aparatos (incluyendo
amplificadores) que producen calor.
11. El aparato eléctrico deberá ser connectado a una fuente de poder sólo del
tipo descrito en el instructivo de operación, o como se indique en el aparato.
12. Precaución debe ser tomada de tal manera que la tierra fisica y la polarización
del equipo no sea eliminada.
13. Los cables de la fuente de poder deben ser guiados de tal manera que no
sean pisados ni pellizcados por objetos colocados sobre o contra ellos,
poniendo particular atención a los contactos y receptáculos donde salen
del aparato.
14. El equipo eléctrico debe ser limpiado únicamente de acuerdo
a las recomendaciones del fabricante.
15. En caso de existir, una antena externa deberá ser localizada lejos
de las lineas de energia.
16. El cable de corriente deberá ser desconectado del cuando el equipo
no sea usado por un largo periodo de tiempo.
17. Cuidado debe ser tomado de tal manera que objectos liquidos no sean
derramados sobre la cubierta u orificios de ventilación.
18. Servicio por personal calificado deberá ser provisto cuando:
A: El cable de poder o el contacto ha sido dañado; u
B: Objectos han caído o líquido ha sido derramado dentro del aparato; o
C: El aparato ha sido expuesto a la lluvia; o
D: El aparato parece no operar normalmente o muestra un cambio
en su desempeño; o
E: El aparato ha sido tirado o su cubierta ha sido dañada.
5
Specifications
1. Specifications
Connectors — BNC, female
Inputs — RGB circuits support sync on any or all inputs;
H input supports horizontal sync or composite
sync; RGB inputs are terminated in 75 ohms
Outputs — Sync outputs may be terminated in either TTL
or 75 ohms
Frequency Response — Bandwidth: 300 MHz, -3 dB
Rise time: <2.5 ns
Fall time: <2.5 ns
Maximum Pixel
Resolution Supported: 1600 x 1280
Maximum Dot Clock
(Pixel Rate) Supported: 200 MHz
Note: Maximum Resolution and Dot Clock may be
derated at longer output cable lengths.
Power — Separate AC power supply is included for either
110-VAC/60 Hz or 230-VAC/50 Hz. Output:
9 VDC (unregulated) at 500 mA to 1 Amp.
UL®and CSA (110-VAC) or VDE (230-VAC)
approved.
Size — Width: 7.25" (18.4 cm)
Height: AC084A-R2: 1.5" (3.8 cm);
AC085A-R2: 2.5" (6.4 cm)
Depth: 6.25" (15.9 cm)
Weight — 1.75 lb. (0.8 kg)
6
RGBSplit
The RGBSplit allows the output of
RGB computer video to be seen on
up to 4 monitors simultaneously
depending on the splitter
purchased. Each monitor can be
located up to 250 feet (76.2 m)
away from the splitter.
The splitter unit is supplied with
the following components:
(1) RGBSplit-2 or RGBSplit-4
(1) 9-VDC power transformer
(1) This manual
2. Introduction
Cable Length Support
Maximum Length
Pixel Format H frequency (KHz) EYNRGBS2 cable (feet)
RGB Video 15 350
VGA/Mac®640 x 480 31.5 250
S-VGA 800 x 600 37 200
S-VGA 1024 x 768 56 125
Mac 1152 x 871 68 100
Sun 1152 x 900 61.7 125
Sun 1600 x 1280 89 50
7
Installation
1. Locate your RGBSplit close to the
computer.
2. Connect coaxial cable from the
monitor output of your computer to
the RED, GREEN, and BLUE input
connectors of the RGBSplit.
Depending on your computer and
monitor type, you may also need to
connect coaxial cables from the
computer to the input connectors
marked H/CS (Horizontal/Com-
posite Sync) and/or V (Vertical
Sync).
3. If you are using an adapter cable,
connect that adapter on the input
and/or output as necessary for the
computer type you are using.
4. Connect the monitor(s) to the
RED, GREEN, BLUE, H/CS, and/or
V outputs on the rear your RGBSplit.
Monitor extension cables
(EYNRGBS2) may be used to extend
the distance from the RGBSplit up
to 250 feet (76.2 m).
5. Plug the 9-VDC wall power
transformer into the jack on the rear
of your RGBSplit marked POWER.
6. Plug the power transformer into
a 110-VAC or 220-VAC wall outlet as
appropriate. The front-panel LED
should glow red to indicate that the
unit is properly powered.
7. Turn on the computer and the
monitor(s). The monitor(s) will
now display the computer’s output.
3. Installation
POWER
3
V
4
1 2
3 4
1 2
3 4
1 2
3 4
1 2
3 4
1 2
H/CSBLUEGREENRED

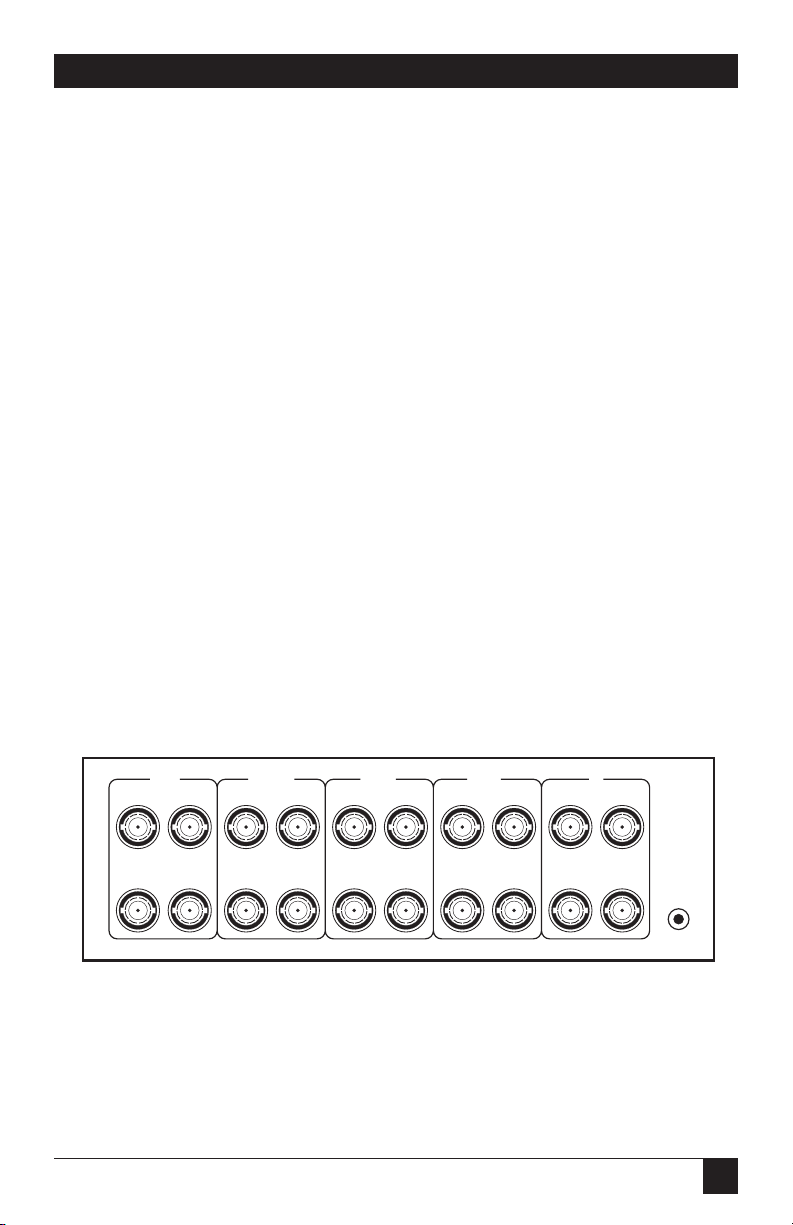

Figure 1. The RGBSplit-4’s rear panel.
8
RGBSplit
The RGBSplit requires no ongoing
adjustments once it is installed. It’s
designed to work continuously and
can be placed “out of sight” if
desired. The RGBSplit is designed to
drive multiple monitors and provide
a reliable means of extending the
viewing position of RGB monitors.
Additionally, each monitor output is
independently buffered. This
ensures isolation and proper signal
levels—regardless of the number of
monitors you use.
The splitters may be cascaded to
achieve multiple outputs at different
distance from the computer. The
maximum distance that a monitor
can be placed from your computer
when cascading will depend upon
your pixel format.
Please note that the plug-in
transformer will feel warm after
RGBSplit is on for a period of time.
This is normal. The RGBSplit draws
a significant amount of power.
If one or two colors are missing on
one of the RGB monitors, make sure
all connections to the RGBSplit are
secure. Make sure the monitor’s
BNC connectors are tightened.
4. Operation
Figure 2. The RGBSplit-4’s front panel.
RGBSplit-4
V H/CS BLUE
INPUT
GREEN RED
POWER
1000 Park Drive • Lawrence, PA 15055-1018 • 724-746-5500 • Fax 724-746-0746
© Copyright 1999. Black Box Corporation. All rights reserved.
