Black Box ServSwitch ACU075A-PS2 Manual de usuario

BL A C K B OX®

Black Box Tech Support: FREE! Live. 24/7.

Tech support the

way it should be.

Great tech support is just 20 seconds away at

724-746-5500 or blackbox.com.

724-746-5500 | blackbox.com

About Black Box

Black Box Network Services is your source for more than 118,000 networking

and infrastructure products. You’ll find everything from cabinets and racks and

power and surge protection products to media converters and Ethernet switches

all supported by free, live 24/7 Tech support available in 20 seconds or less.

BL A C K B O X®

Remotely access a computer located in a secure,

clean or dirty, harsh environment.

Place the keyboard, monitor, and mouse up to 75 feet (23.4 m) away from a computer

or KVM switch.

Use inexpensive Category 5 unshielded twisted-pair cable.

ServSwitch™Brand PS/2 and USB KVM Extender Kits

Order toll-free in the U.S.: Call 877-877-BBOX (outside U.S. call 724-746-5500)

FREE technical support 24 hours a day, 7 days a week: Call 724-746-5500 or fax a

724-746-0746 • Mailing address: Black Box Corporation, 1000 Park Drive, Lawrence,

PA 15055-1018 • Web site: www.blackbox.com • E-mail: [email protected]

Customer

Support

Information

June 2009

ACU075A-PS2

ACU075A-USB

Page 1

724-746-5500 | blackbox.com

FCC and NOM Statements

FEDERAL COMMUNICATIONS COMMISSION AND

INDUSTRY CANADA RADIO FREQUENCY INTERFERENCE STATEMENTS

This equipment generates, uses, and can radiate radio-frequency energy,

and if not installed and used properly, that is, in strict accordance with the

manufacturer’s instructions, may cause interference to radio communication.

It has been tested and found to comply with the limits for a Class A computing

device in accordance with the specifications in Subpart B of Part 15 of FCC rules,

which are designed to provide reasonable protection against such interference

when the equipment is operated in a commercial environment. Operation of

this equipment in a residential area is likely to cause interference, in which case

the user at his own expense will be required to take whatever measures may be

necessary to correct the interference.

Changes or modifications not expressly approved by the party responsible

for compliance could void the user’s authority to operate the equipment.

This digital apparatus does not exceed the Class A limits for radio noise

emission from digital apparatus set out in the Radio Interference Regulation

of Industry Canada.

Le présent appareil numérique n’émet pas de bruits radioélectriques dépassant

les limites applicables aux appareils numériques de la classe A prescrites dans le

Règlement sur le brouillage radioélectrique publié par Industrie Canada.

Normas Oficiales Mexicanas (NOM)

Electrical Safety Statement

INSTRUCCIONES DE SEGURIDAD

1. Todas las instrucciones de seguridad y operación deberán ser leídas antes de que

el aparato eléctrico sea operado.

2. Las instrucciones de seguridad y operación deberán ser guardadas para

referencia futura.

3. Todas las advertencias en el aparato eléctrico y en sus instrucciones de

operación deben ser respetadas.

4. Todas las instrucciones de operación y uso deben ser seguidas.

Page 2 724-746-5500 | blackbox.com

ServSwitch Brand PS/2 and USB KVM Extender Kits

5. El aparato eléctrico no deberá ser usado cerca del agua—por ejemplo,

cerca de la tina de baño, lavabo, sótano mojado o cerca de una alberca,

etc..

6. El aparato eléctrico debe ser usado únicamente con carritos o pedestales

que sean recomendados por el fabricante.

7. El aparato eléctrico debe ser montado a la pared o al techo sólo como sea

recomendado por el fabricante.

8. Servicio—El usuario no debe intentar dar servicio al equipo eléctrico más allá

lo descrito en las instrucciones de operación. Todo otro servicio deberá ser

referido a personal de servicio calificado.

9. El aparato eléctrico debe ser situado de tal manera que su posición no

interfiera su uso. La colocación del aparato eléctrico sobre una cama, sofá,

alfombra o superficie similar puede bloquea la ventilación, no se debe

colocar en libreros o gabinetes que impidan el flujo de aire por los orificios

de ventilación.

10. El equipo eléctrico deber ser situado fuera del alcance de fuentes de calor

como radiadores, registros de calor, estufas u otros aparatos (incluyendo

amplificadores) que producen calor.

11. El aparato eléctrico deberá ser connectado a una fuente de poder sólo del

tipo descrito en el instructivo de operación, o como se indique en el

aparato.

12. Precaución debe ser tomada de tal manera que la tierra fisica y la

polarización del equipo no sea eliminada.

13. Los cables de la fuente de poder deben ser guiados de tal manera que no

sean pisados ni pellizcados por objetos colocados sobre o contra ellos,

poniendo particular atención a los contactos y receptáculos donde salen

del aparato.

14. El equipo eléctrico debe ser limpiado únicamente de acuerdo a las

recomendaciones del fabricante.

15. En caso de existir, una antena externa deberá ser localizada lejos de las

lineas de energia.

16. El cable de corriente deberá ser desconectado del cuando el equipo no sea

usado por un largo periodo de tiempo.

Page 3

724-746-5500 | blackbox.com

NOM Statement

17. Cuidado debe ser tomado de tal manera que objectos liquidos no sean

derramados sobre la cubierta u orificios de ventilación.

18. Servicio por personal calificado deberá ser provisto cuando:

A: El cable de poder o el contacto ha sido dañado; u

B: Objectos han caído o líquido ha sido derramado dentro del aparato; o

C: El aparato ha sido expuesto a la lluvia; o

D: El aparato parece no operar normalmente o muestra un cambio en su

desempeño; o

E: El aparato ha sido tirado o su cubierta ha sido dañada.

Page 4 724-746-5500 | blackbox.com

ServSwitch Brand PS/2 and USB KVM Extender Kits

TRADEMARKS USED IN THIS MANUAL

Black Box and the Double Diamond logo are registered trademarks, and

ServSwitch is a trademark, of BB Technologies, Inc.

PS/2 is a registered trademark of International Business Machines Corporation.

Microsoft and IntelliMouse are registered trademarks of Microsoft Corporation.

Any other trademarks mentioned in this manual are acknowledged to be

the property of the trademark owners.

Page 5

724-746-5500 | blackbox.com

Table of Contents

1. Specifications ................................................................................................ 6

2. Overview...................................................................................................................... 7

2.1 Introduction ......................................................................................... 7

2.2 Features................................................................................................ 7

2.3 What’s Included................................................................................... 8

2.4 Remote Console Unit.......................................................................... 8

2.4.1 Front Panel................................................................................ 8

2.4.2 Top Panel .................................................................................. 8

2.5 Local Computer Unit............................................................................ 9

2.5.1 Front Panel................................................................................ 9

2.5.2 Back Panel................................................................................. 9

3. Installation.....................................................................................................10

4. Configuration...............................................................................................11

5. Operation......................................................................................................12

5.1 LED Indicators .....................................................................................12

5.2 Hotkeys Control (Console Unit Only) ..................................................12

Appendix A: Troubleshooting ............................................................................15

A.1 Calling Black Box.................................................................................15

A.2 Shipping and Packaging......................................................................15

Page 6 724-746-5500 | blackbox.com

ServSwitch Brand PS/2 and USB KVM Extender Kits

1. Specifications

Resolution: 1280 x 1024 @ 75 feet (23.4 m)

Connectors: ACU075A-USB: Console (Station) Unit: (1) HD15 F, (1) RJ-45,

(2) USB Type A F, (1) barrel connector;

Computer Unit: (1) HDB15 F, (1) RJ-45, (1) barrel connector;

ACU075A-PS2: Console (Station) Unit: (1) HD15 F, (1) RJ-45,

(2) 6-pin mini-DIN, (1) barrel connector;

Computer Unit: (1) HDB15 F, (1) RJ-45, (1) barrel connector

Indicators: ACU075A-USB, ACU075A-PS2: Console (Station) Unit: (1) On LED;

Computer Unit: (1) On LED

Power: External 9-VDC, 800 mA power supply

Size: 0.8"H x 2.6"W x 6.1"D (2 x 6.5 x 15.6 cm)

Weight: Each transmitter or receiver unit: 0.6 lb (0.3 kg)

Page 7

724-746-5500 | blackbox.com

Chapter 2: Overview

2. Overview

2.1 Introduction

The KVM Extender consists of a computer unit and a console (station) unit. It

allows you to place a keyboard/monitor/mouse up to 75 feet (23.4 meters) away

from a computer or KVM switch using an inexpensive Category 5 UTP (unshielded

twisted pair) cable. The extender provides an ideal and convenient way to remote-

ly access a computer located in a secure, clean or dirty, harsh environment.

The KVM Extender enables one user to control one computer, remotely. Use it

in factory or construction areas where you want to secure your computer and

valuable data or manage it remotely.

Use the extenders in a PS/2®or USB system. No software or DIP switches are

required, just plug and use. With one Status LED indicator and simple hotkey

commands, you can manage this device easily.

Two models are available. The ACU075A-USB allows one USB console to control

one USB computer via 1-to-2 cable. The ACU075A-PS2 enables one PS/2 console

to control one PS/2 computer via 1-to-3 cable.

2.2 Features

• Connectsthecomputerunitandconsole(station)unitviaCategory5UTP

cable.

• Remotelylocatesthekeyboard,monitor,andmouseupto75feet(23.4m)

from a computer.

• TwomodelsavailabletosupportaUSBorPS/2console.

• Hotkeyadjustsvideocompensationforoptimumsignalqualityforanylengthof

cable within the limit.

• Useslow-cost,readily-availablecable.

• LEDindictatorensuressmoothoperation.

• Locatesthecomputerawayfromyourdeskandworkarea,freeingupvaluable

space.

• Beepsoundconfirmskeycontrol.

• SupportscommonmicesuchasMicrosoft®IntelliMouse®(Pro), Explorer, Optical,

etc.

Page 8 724-746-5500 | blackbox.com

ServSwitch Brand PS/2 and USB KVM Extender Kits

• CompatiblewithXGA,VGA,andSVGAsystem.

2.3 What’s Included

Your package should include the following items. If anything is missing or

damaged, please contact Black Box Technical Support at 724-746-5500.

• (1)KVMExtenderConsole(Station)Unit

• (1)KVMExtenderComputerUnit

• (1)9-VDC,600-mApoweradapter

• (2)setsoffootpads

• (1)KVMCable2-to-1or3-to-1(EHN70001-0006orEHN9000U-0006)

• Thisuser’smanual

2.4 Remote Console Unit

2.4.1 Front Panel

The front panel of the remote console unit is shown on the manual cover

photo. It has one Status LED.

2.4.2 Top Panel

Figures 2-1 and 2-2 show the top panel of the ACU075A-USB and ACU075A-

PS2 remote console units. Tables 2-1 and 2-2 describe their components.

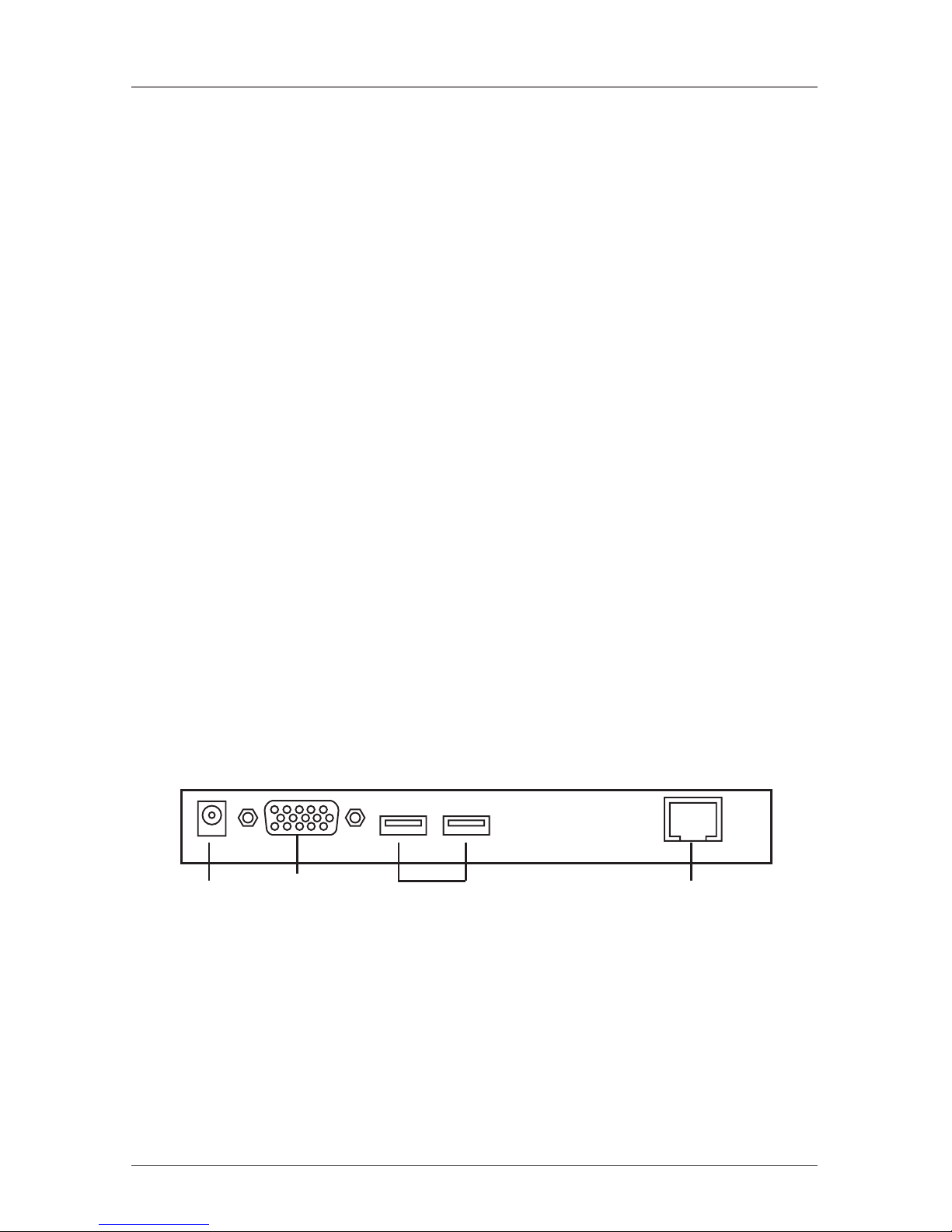

Figure 2-1. ACU075A-USB remote console unit’s top panel.

Table 2-1. ACU075A-USB remote console unit’s top panel components.

Number Component Description

1 Barrel connector Power

2 HD15 connector Links to monitor

3 (2) USB Type A Links to keyboard and mouse

connectors

4 RJ-45 connector Links to local computer unit

234

Otros manuales para ServSwitch ACU075A-PS2

Este manual sirve para los siguientes modelos

Tabla de contenidos

Otros manuales de Extensor de Black Box

Black Box

Black Box ACXMODH6R Manual de usuario

Black Box

Black Box LWE120UK Manual de usuario

Black Box

Black Box ServSwitch ACU3001A Manual de usuario

Black Box

Black Box AC1070A Manual de usuario

Black Box

Black Box ServSwitch ACU4001A Manual de usuario

Black Box

Black Box ServSwitch ACU2009A Manual de usuario

Black Box

Black Box IC169A Manual de usuario

Black Box

Black Box ServSwitch ACX300 Manual de usuario

Black Box

Black Box ACU1500A-R2 Manual de usuario

Black Box

Black Box ServSwitch ACU1022A Manual de usuario

Black Box

Black Box MEG101AE-R2 Manual de usuario

Black Box

Black Box ACX1R Series Manual del operador

Black Box

Black Box LC100 SERIES Instrucciones de uso

Black Box

Black Box AVX-HDMI2-FO-HDB-KIT Manual de usuario

Black Box

Black Box CAT5 ClassWork Plus Multiloop Manual de usuario

Black Box

Black Box AC1080A Manual de usuario

Black Box

Black Box ACX1MT Series Manual de usuario

Black Box

Black Box LR0025A-KIT Manual de usuario

Black Box

Black Box VX-HDB-KIT Manual de usuario

Black Box

Black Box LR0301A-KIT Manual de usuario

Black Box

Black Box IC280A-R2 Manual de usuario

Black Box

Black Box ServSwitch ACU5122A Manual de usuario

Black Box

Black Box ACS335A Manual de usuario

Black Box

Black Box UVX-HDMI-FO-MINI Manual de usuario

Manuales populares de Extensor de otras marcas

SY HDBT-60T Manual de usuario

Appsys ProAudio

Appsys ProAudio ADX-16 Manual de usuario

Atlona

Atlona RS232 Manual de usuario

IDK

IDK OPF-TH1000-A Manual de usuario

Enable-IT

Enable-IT 824WP Manual de usuario

Worx

Worx Landroid RadioLink WA0864 Hoja de especificaciones

TP-Link

TP-Link TL-WA730RE Manual de usuario

Camplex

Camplex CMX-HDMI-SFPL Manual de usuario

SC&T

SC&T HE03-4K Manual de usuario

Marmitek

Marmitek MegaView70 Manual de usuario

Samsung

Samsung SCS-26UC4 Manual de usuario

Foxun

Foxun SX-GES24 Manual de usuario

MuxLab

MuxLab 500771 Manual de usuario

foxunhd

foxunhd SX-AEX01 Manual de usuario

TERK Technologies

TERK Technologies LFIRX2 Manual de usuario

Devolo

Devolo Audio Extender Manual

Edimax

Edimax EW-7438RPn V2 Manual de usuario

Shinybow USA

Shinybow USA SB-6335T5 Manual de usuario
