Bigassfans Basic 6 Manual de usuario
READ AND SAVE THESE INSTRUCTIONS
LIRE ET CONSERVER CES INSTRUCTIONS
LEA Y CONSERVE ESTAS INSTRUCCIONES
Operating Instructions and Maintenance:
Instructions d’utilisation et entretien :
Instrucciones de operación y mantenimiento:
bigfans.com/support

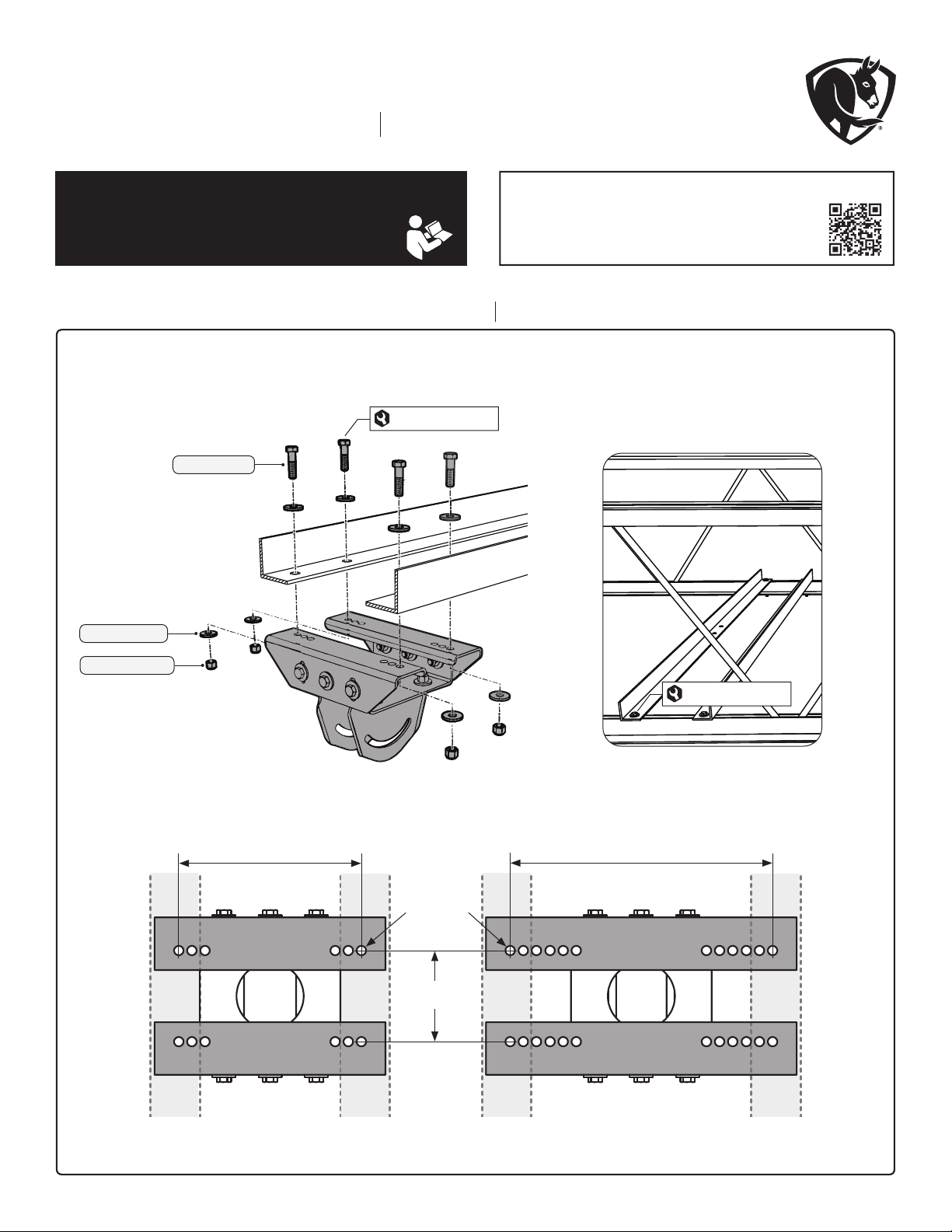

1. UPPER MOUNT SYSTÈME DE FIXATION SUPÉRIEUR MONTURA SUPERIOR
40 ft·lb (54.2 N·m)
Bar Joists
Poutrelles
Vigas de celosía
1/2-13 x 2" Bolt
1/2" Flat Washer
1/2-13 Nylock Nut
40 ft·lb (54.2 N·m)
10-7/8 in. (276 mm) 15-5/8 in. (397 mm)
13-3/4 x 9-1/2 in. (349 x 241 mm) 18-1/2 x 9-1/2 in. (470 x 241 mm)
5-1/2 in.
(140 mm)
Ø9/16 in.
(Ø14 mm)
Quick Installation Guide
Manuel d’installation rapide Guía de instalación rápida
Mounting Holes
Trous de fixation
Orificios de montaje
I-Beam Flange Width
Largeur de l’aile de la poutre enI
Ancho de ala de la viga doble T
A 5–6-5/8 in. (127–168 mm)
B > 6-5/8–8-1/4 in. (> 168–210 mm)
C > 8-1/4–9-7/8 in. (> 210–251 mm)
D > 9-7/8–11-3/8 in. (> 251–289 mm)
E > 11-3/8–13 in. (> 289–330 mm)
F > 13–14-5/8 in. (> 330–371 mm)
A
B
C
13-3/4 x 9-1/2 in. (349 x 241 mm) 18-1/2 x 9-1/2 in. (470 x 241 mm)
Small Mount
Petit système de fixation
Montura pequeña
Large Mount
Grand système de fixation
Montura grande
1/2" Flat Washer
1/2-13 x 2" Bolt
1/2-13 Nylock Nut
D
E
F
Spacer | Entretoise | Espaciador
(Only if beam flange exceeds 3/8 in. [10 mm])
(Si l’aile mesure >10mm d’épaisseur)
(Si el ancho de ala es mayor de 3/8 in. [10 mm])
1. UPPER MOUNT SYSTÈME DE FIXATION SUPÉRIEUR MONTURA SUPERIOR
I-Beam
Poutre en I
Viga doble T
40 ft·lb (54.2 N·m)
2. EXTENSION TUBE TIGE DE PROLONGATION TUBO DE EXTENSIÓN
Do not fully tighten hardware.
Ne serrez pas la visserie à fond.
No ajuste totalmente los accesorios. 1/2-13 x 5" Bolt
1/2" Flat Washer
1/2-13 Nylock Nut
3. TIGHTEN HARDWARE SERRAGE DE LA VISSERIE AJUSTAR LOS ACCESORIOS
Allow extension tube to hang
so that it is vertically and
horizontally level. Make any
necessary angle adjustments to
upper mount.
Laissez la tige de prolongation pendre
librement pour qu’elle se mette
d’aplomb et de niveau. Si nécessaire,
ajustez l’angle au niveau du système
de fixation supérieur.
Permita que el tubo de extensión
cuelgue de manera que esté vertical
y horizontalmente nivelado, ajustando
los perfiles a la montura superior según
sea necesario.
40 ft·lb (54.2 N·m)
Side View
Vue latérale
Vista lateral
Front View
Vue de face
Vista frontal
40 ft·lb (54.2 N·m)
Tighten first.
Serrez en premier.
Apriete primero.
4. UPPER SAFETY CABLE ÉLINGUE DE SÉCURITÉ SUPÉRIEUR CABLE DE SEGURIDAD SUPERIOR
The cable must be drawn tightly
around the mounting structure,
leaving as little slack as possible.
L’élingue doit être enroulée fermement
autour de la structure d’ancrage, en
laissant le moins de mou possible.
El cable se debe envolver firmemente
alrededor de la estructura de montaje
dejando la menor holgura posible.
Angle Irons
Cornières métalliques
Perfiles angulares
I-Beam
Poutre en I
Viga doble T
Shackle
Shackle

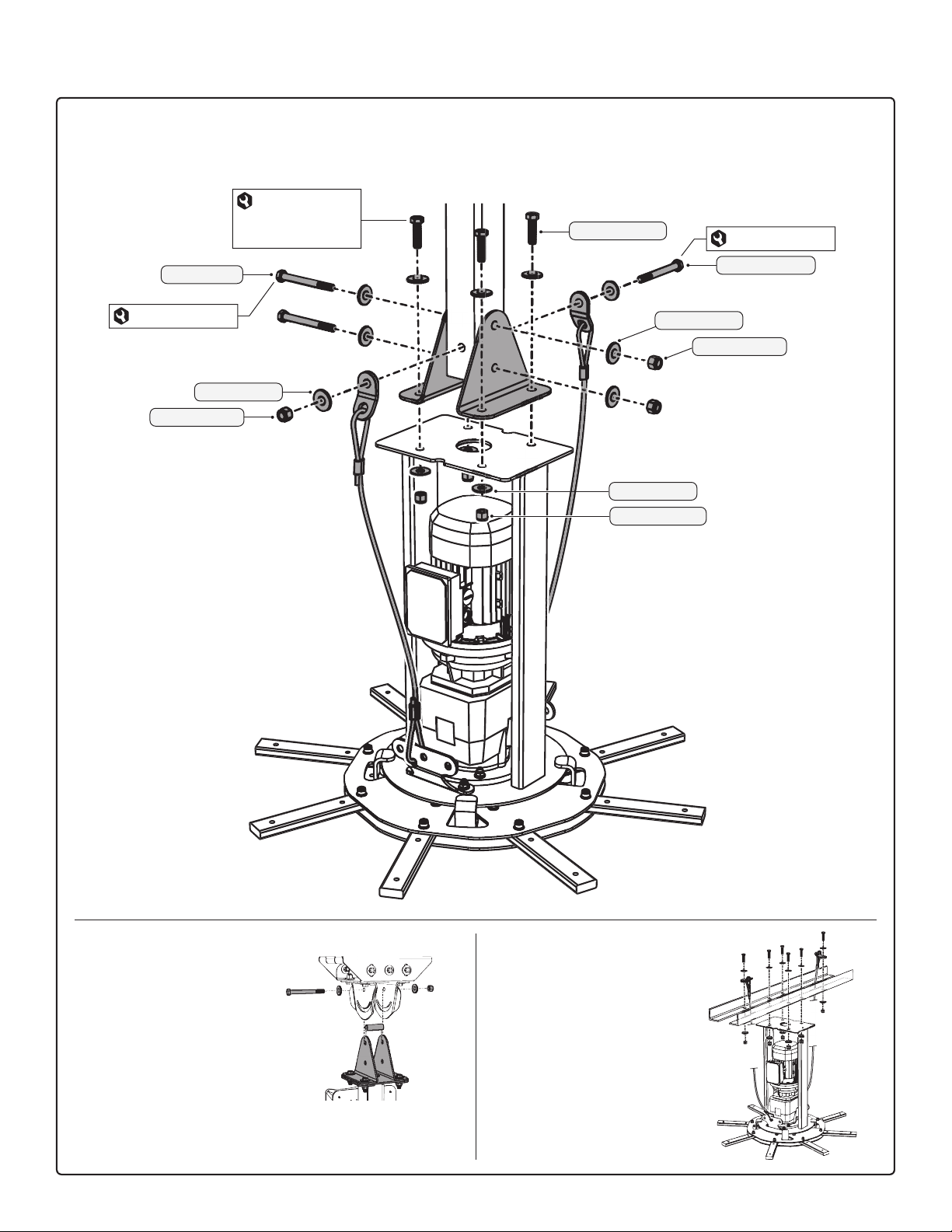

5. FAN & LOWER SAFETY CABLES
VENTILATEUR ET ÉLINGUES DE SÉCURITÉ INFÉRIEURES
VENTILADOR Y CABLES DE SEGURIDAD INFERIORES
Low Profile Mount
Fixation courte
Montura de bajo perfil
Visit bigfans.com/support
Rendez-vous sur bigfans.com/support
Visite bigfans.com/support
Direct Mount
Fixation directe
Montaje directo
Visit bigfans.com/support
Rendez-vous sur bigfans.com/support
Visite bigfans.com/support
1/2-13 x 5" Bolt
1/2-13 Nylock Nut
1/2-13 x 1-3/4" Bolt
1/2" Flat Washer
1/2-13 x 4-3/4" Bolt
1/2-13 Nylock Nut
1/2-13 Nylock Nut
40 ft·lb (54.2 N·m)
1/2" Flat Washer
1/2" Flat Washer
40 ft·lb (54.2 N·m)
If your fan order included guy wires, install them according to the instructions included with the guy wire kit.
Si vous avez commandé les haubans, installez-les en suivant les instructions fournies avec le kit des haubans.
Si junto con su ventilador pidió los cables de sujeción, instálelos de acuerdo con las instrucciones incluidas con el kit de los cables de sujeción.
40 ft·lb (54.2 N·m)
Tighten first.
Serrez en premier.
Apriete primero.
5. FAN & LOWER SAFETY CABLES
VENTILATEUR ET ÉLINGUES DE SÉCURITÉ INFÉRIEURES
VENTILADOR Y CABLES DE SEGURIDAD INFERIORES
1/2-13 x 5" Bolt
1/2-13 Nylock Nut
1/2-13 x 1-3/4" Bolt
1/2" Flat Washer
1/2-13 x 4-3/4" Bolt
1/2-13 Nylock Nut
1/2-13 Nylock Nut
40 ft·lb (54.2 N·m)
1/2" Flat Washer
1/2" Flat Washer
40 ft·lb (54.2 N·m)
Tighten first.
Serrez en premier.
Apriete primero. 40 ft·lb (54.2 N·m)
Low Profile Mount
Fixation courte
Montura de bajo perfil
Visit bigfans.com/support
Rendez-vous sur bigfans.com/support
Visite bigfans.com/support
Direct Mount
Fixation directe
Montaje directo
Visit bigfans.com/support
Rendez-vous sur bigfans.com/support
Visite bigfans.com/support
If your fan order included guy wires, install them according to the instructions included with the guy wire kit.
Si vous avez commandé les haubans, installez-les en suivant les instructions fournies avec le kit des haubans.
Si junto con su ventilador pidió los cables de sujeción, instálelos de acuerdo con las instrucciones incluidas con el kit de los cables de sujeción.
6. ELECTRICAL INSTALLATION INSTALLATION ÉLECTRIQUE INSTALACIÓN ELÉCTRICA
Refer to the provided electrical installation instructions.
Reportez-vous aux instructions d’installation électrique fournies.
Consulte las instrucciones de instalación eléctrica provistas.
7. AIRFOILS PALES ASPAS AERODINÁMICAS
Make sure power is disconnected.
Vérifiez que l’alimentation est coupé.
Verifique que la alimentación esté desconectada.
Do not fully tighten bolts until all retainers are attached. Tighten outer bolts first.
Ne serrez pas complètement les boulons à fond tant que toutes les pièces de retenue ne sont pas en place. Serrez les boulons extérieurs en premier.
No ajuste totalmente los pernos hasta no aber colocado todos los fijadores. Ajuste los pernos externos primero.
10-24 x 1/2" Bolt
5/16-18 x 2" Bolt
5/16" Flat Washer
5/16-18 Nylock Nut
1
2
10-24 x 3/4" Barrel
29 ft·lb (39.3 N·m)
Stainless steel hardware: 10 ft·lb (13.6 N·m)
Visserie en inox : 10 ft·lb (13,6 N·m)
Accesorios de acero inoxidable: 10 ft·lb (13.6 N·m)
AirFence®
Hole A should be positioned over top of hole B.
Le trou A doit se trouver au-dessus du trou B.
El orificio A debe estar ubicado sobre el orificio B.
A
B
8. HUB COVER CACHEMOYEU TAPA DEL CUBO
9. ACCESSORIES ACCESSOIRES ACCESORIOS
If your fan order included an accessory, install it according to the instructions that came in the accessory box.
Si vous avez commandé un accessoire, installez-le en suivant les instructions fournies.
Si junto con su ventilador pidió un accesorio, instálelo de acuerdo con las instrucciones incluidas en la caja del accesorio.
Supported light kits (if applicable) include Dialight model HBxyMz and Meteor models WS-240, WS-130, and WS-90.
Les kits d’éclairage pris en charge (le cas échéant) comprennent le modèle Dialight HBxyMz et les modèles Meteor WS-240, WS-130 et WS-90.
Las luces compatibles (si corresponde) incluyen la Dialight modelo HBxyMz y las Meteor modelos WS-240, WS-130 y WS-90.
10. CONTROLLER DISPOSITIF DE COMMANDE CONTROLADOR
Make sure the controller wiring or cable is routed from the fan’s VFD to the controller installation location. Refer to the
instructions that came in the controller box for controller installation details.
Vérifiez que les fils électriques ou le câble a été tiré jusqu’au site de montage du dispositif de commande depuis le VFD du ventilateur. Pour savoir
comment installer le dispositif de commande, reportez-vous aux instructions fournies.
Asegúrese de que el cableado eléctrico o el cable del controlador llegue del VFD del ventilador hasta el lugar de instalación del controlador. Los
detalles de la instalación los encontrará en las instrucciones que vinieron en la caja del controlador.
10-16 x 1/2"
Pan Head Screw
1/4" Plastic Rivet
May not apply to all fan models.
Peut ne pas s’appliquer à tous les modèles de ventilateurs.
Es posible que no aplique a todos los modelos de ventiladores.
© 2019 DELTA T LLC ALL RIGHTS RESERVED.
Conforms to UL 507: Electric Fans
Certified to CSA C22.2 No. 113: Fans & Ventilators
IND-INST-244-MUL-02 REV G 03/30/2022
NOTES NOTES NOTAS
