レベルマスターLVM-01
OPERATION MANUAL
１．仕 様
２．各部の名称および機能
３．バッテリ−のセット方法
４．使用前の準備
4-1．環境設定
4-2．ゼロ調整の実施
５．使用方法
5-1．水平レベル作業
5-2．ブザ−音有無の切替
5-3．初期値へのリセット
６．使用上の注意
P1
P1〜P2
P2
P3
P3〜P6
P7〜P8
P8
P8
P9
1. SPECIFICATIONS
2.
NAMES OF PARTS AND FUNCTIONS
3.
HOW TO INSTALL THE BATTERIES
4. BEFORE USING THE DEVICE
4-1. Environmental settings
4-2.
How to execute the zero adjustment
5. OPERATIONS
5-1. Levelling operation
5-2. How to turn on/off the buzzer
5-3.
How to reset the device to its default values
6. SAFETY NOTES
7. EMC INFORMATION
P11
P11
-
P12
P12
P13
P13
-
P16
P17
-
P18
P18
P18
P19
P20
Caution
ご注意
C
E
R
T
I
F
I
E
D
M
A
N
A
G
E
M
E
N
T
S
Y
S
T
E
M
ISO
9001
JQA-QM3913
FA事業部
■本 社
東大阪市西石切町3丁目3-39 〒579-8013
TEL.072（982）2312（代）FAX.072（980）2231
＜ホームページ＞www.big-daishowa.co.jp
高品位合衆国
LEVEL MASTER LVM-01
Precision Electronic Level
No.1218
１．仕様
仕様・各部の名称および機能
● ＬＥＤ 表 示
モ−ド
LED()点滅：0.08mm超え/1mの傾き
LED()点灯：0.08mm以下/1mの傾き
LED()点灯：0.06mm以下/1mの傾き
LED()点灯：0.04mm以下/1mの傾き
LED()点灯：0.02mm以下/1mの傾き
LED()点灯：0.01mm以下/1mの傾き
HIGH
モ−ド
LED()点滅：0.8mm超え/1mの傾き
LED()点灯：0.8mm以下/1mの傾き
LED()点灯：0.6mm以下/1mの傾き
LED()点灯：0.4mm以下/1mの傾き
LED()点灯：0.2mm以下/1mの傾き
LED()点灯：0.1mm以下/1mの傾き
LOW
型式
最小読み取り値
電源
オ−ト電源OFF
使用温度範囲
電池寿命
寸法
質量
0.01ｍｍ／1ｍ
アルカリ乾電池：LR03(単4形)×4P
電源投入後３０分後に電源ＯＦＦ
０℃〜４０℃(推奨20℃±5℃)
連 続５０時 間
φ109×Ｈ56
９９５ｇ
仕様
ＬＶ Ｍ - ０１
付属品アルカリ乾電池：LR03(単4形)×4P
取扱説明書、検査成績表
仕様・各部の名称および機能

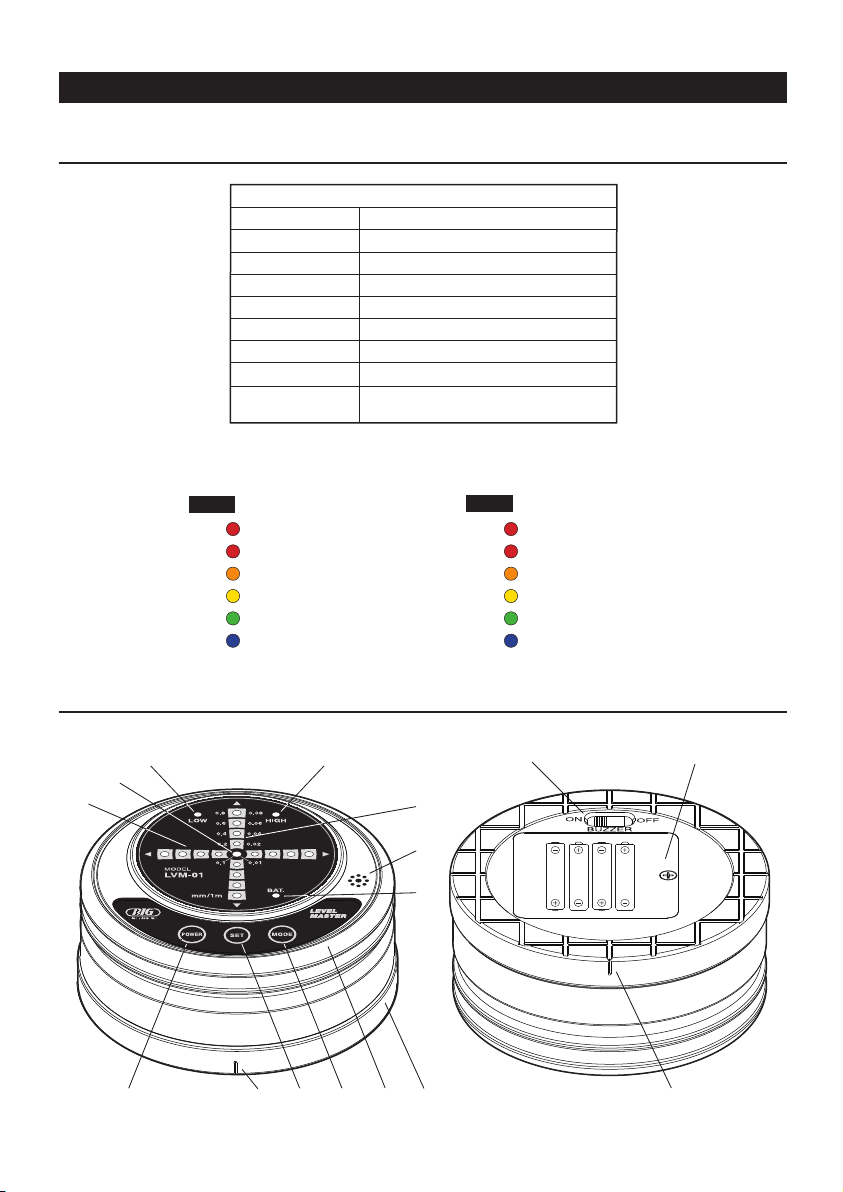

２．各部の名称および機能
①電源スイッチ
POWERマ−クを押すと電源ＯＮに入りレベル表
示LEDが点灯し、レベル作業を行なう事ができ
ます。
② モ −ド ス イ ッ チ
MODEマ−クを押す事によりレベル精度を切り替
える事ができます。電源ＯＮ時はHIGHモ−ドに
設定されています。
③ セ ット ス イ ッ チ
『ゼロ調整』を行なうためのセット用スイッチです。
⑥レベル表示ＬＥＤ(センタ−位置)
レベル状態がセンタ−位置の時にLED(青)が点灯
します。
の場合は傾斜が0.1mm以下/１ｍ
の場合は傾斜が0.01mm以下/１ｍ
⑦ モ −ド 表 示 ＬＥＤ
モ−ド時にLED(赤)が点灯します。
⑧ モ −ド 表 示 ＬＥＤ
モ−ド時にLED(緑)が点灯します。
⑨バッテリ−アラ−ムＬＥＤ
バッテリ−の電圧が４Ｖ以下の場合にLED(橙)が
点滅しバッテリ−の交換をお知らせします。
⑩ブザ−
レベル状態がセンタ−位置の場合に⑥のレベル
表示LED(青)点灯と本ブザ−にて
お知らせします。
⑬ 合 マ−ク
Ｘ・Ｙ軸の方向を決定する際に使用します。
⑮ バッテリ−ボックス
バッテリ−(LR03：単4形×4P)をセットする場所です。
⑭ブザ−音
センタ−位置のお知らせ音の有無を切替えます。
⑪本体ベ−ス部
⑫本体ケ−ス部
ON OFF
HIGH LOW
④レベル表示ＬＥＤ(Ｘ軸)
レベル状態を表示します。
の場合は傾斜が0.8mm〜0.1mm以下/１ｍ
の場合は傾斜が0.08mm〜0.01mm以下/１ｍ
HIGH
LOW
LOW
⑤レベル表示ＬＥＤ(Y軸)
レベル状態を表示します。
の場合は傾斜が0.8mm〜0.1mm以下/１ｍ
の場合は傾斜が0.08mm〜0.01mm以下/１ｍ
HIGH
LOW
HIGH
LOW
仕様・各部の名称および機能
３ ． バ ッ テ リ − の セ ッ ト 方 法
②電池ボックスの底部に明記されているように、付属のアル
カリ乾電池(LR03：単4形)4本を右図のようにセットしてく
ださい。
③電池セット後、カバ−の凸部を電池ボックスの凹部に差し
込みカバ−を取り付けてください。取り付け後、取付ボル
トにてカバ−を固定してください。
①バッテリ−ボックスカバ−の取付ボルトを緩めてください。
バッテリ−ボックス
バッテリ−
LR03(単4形)×4P
カバ−
カバ−凸部
取付ボルト
バッテリーの極性は、必ずご確認ください。極性を
逆さに挿入された場合、動作しないばかりか本器の
内部電気回路を破損させご使用できなくなる事があ
ります。
ご注意
HIGH
ON ＯＦＦ 切 替 ス イ ッ チ
①②
③
④⑤
⑥⑦ ⑧
⑨
⑩
⑪
⑫
⑬⑬
⑭ ⑮
1 2
※本製品は、EMC規格：EN61326-1に適合しております。
１．仕様
仕様・各部の名称および機能
● ＬＥＤ 表 示
モ−ド
LED()点滅：0.08mm超え/1mの傾き
LED()点灯：0.08mm以下/1mの傾き
LED()点灯：0.06mm以下/1mの傾き
LED()点灯：0.04mm以下/1mの傾き
LED()点灯：0.02mm以下/1mの傾き
LED()点灯：0.01mm以下/1mの傾き
HIGH
モ−ド
LED()点滅：0.8mm超え/1mの傾き
LED()点灯：0.8mm以下/1mの傾き
LED()点灯：0.6mm以下/1mの傾き
LED()点灯：0.4mm以下/1mの傾き
LED()点灯：0.2mm以下/1mの傾き
LED()点灯：0.1mm以下/1mの傾き
LOW
型式
最小読み取り値
電源
オ−ト電源OFF
使用温度範囲
電池寿命
寸法
質量
0.01ｍｍ／1ｍ
アルカリ乾電池：LR03(単4形)×4P
電源投入後３０分後に電源ＯＦＦ
０℃〜４０℃(推奨20℃±5℃)
連 続５０時 間
φ109×Ｈ56
９９５ｇ
仕様
ＬＶ Ｍ - ０１
付属品アルカリ乾電池：LR03(単4形)×4P
取扱説明書、検査成績表
仕様・各部の名称および機能
２．各部の名称および機能
①電源スイッチ
POWERマ−クを押すと電源ＯＮに入りレベル表
示LEDが点灯し、レベル作業を行なう事ができ
ます。
② モ −ド ス イ ッ チ
MODEマ−クを押す事によりレベル精度を切り替
える事ができます。電源ＯＮ時はHIGHモ−ドに
設定されています。
③ セ ット ス イ ッ チ
『ゼロ調整』を行なうためのセット用スイッチです。
⑥レベル表示ＬＥＤ(センタ−位置)
レベル状態がセンタ−位置の時にLED(青)が点灯
します。
の場合は傾斜が0.1mm以下/１ｍ
の場合は傾斜が0.01mm以下/１ｍ
⑦ モ −ド 表 示 ＬＥＤ
モ−ド時にLED(赤)が点灯します。
⑧ モ −ド 表 示 ＬＥＤ
モ−ド時にLED(緑)が点灯します。
⑨バッテリ−アラ−ムＬＥＤ
バッテリ−の電圧が４Ｖ以下の場合にLED(橙)が
点滅しバッテリ−の交換をお知らせします。
⑩ブザ−
レベル状態がセンタ−位置の場合に⑥のレベル
表示LED(青)点灯と本ブザ−にて
お知らせします。
⑬ 合 マ−ク
Ｘ・Ｙ軸の方向を決定する際に使用します。
⑮ バッテリ−ボックス
バッテリ−(LR03：単4形×4P)をセットする場所です。
⑭ブザ−音
センタ−位置のお知らせ音の有無を切替えます。
⑪本体ベ−ス部
⑫本体ケ−ス部
ON OFF
HIGH LOW
④レベル表示ＬＥＤ(Ｘ軸)
レベル状態を表示します。
の場合は傾斜が0.8mm〜0.1mm以下/１ｍ
の場合は傾斜が0.08mm〜0.01mm以下/１ｍ
HIGH
LOW
LOW
⑤レベル表示ＬＥＤ(Y軸)
レベル状態を表示します。
の場合は傾斜が0.8mm〜0.1mm以下/１ｍ
の場合は傾斜が0.08mm〜0.01mm以下/１ｍ
HIGH
LOW
HIGH
LOW
仕様・各部の名称および機能
３ ． バ ッ テ リ − の セ ッ ト 方 法
②電池ボックスの底部に明記されているように、付属のアル
カリ乾電池(LR03：単4形)4本を右図のようにセットしてく
ださい。
③電池セット後、カバ−の凸部を電池ボックスの凹部に差し
込みカバ−を取り付けてください。取り付け後、取付ボル
トにてカバ−を固定してください。
①バッテリ−ボックスカバ−の取付ボルトを緩めてください。
バッテリ−ボックス
バッテリ−
LR03(単4形)×4P
カバ−
カバ−凸部
取付ボルト
バッテリーの極性は、必ずご確認ください。極性を
逆さに挿入された場合、動作しないばかりか本器の
内部電気回路を破損させご使用できなくなる事があ
ります。
ご注意
HIGH
ON ＯＦＦ 切 替 ス イ ッ チ
①②
③
④⑤
⑥⑦ ⑧
⑨
⑩
⑪
⑫
⑬⑬
⑭ ⑮
1 2
※本製品は、EMC規格：EN61326-1に適合しております。
４．使用前の準備
4-1．環境設定
4-2．ゼロ調整の実施
使用前の準備
保管場所と使用場所の温度差がある場合には、使用される場所で一定の時間放置し、ならし環境(温湿
度)設定を行ってください。
レベルマスタ−の電源を入れた時に、使用環境・測定基準面の状態により必ずしも、水平位
置が０位置（青LED点灯)が表示されるわけではありません。毎回、使用環境に応じた
ゼロ基準の設定を『ゼロ調整』にて行ってください。
③POWERスイッチを押し、電源をONにしてください。
④下記手順にて水平レベルの確認およびゼロ調整を行ってください。
②本器の本体ベ−ス部の合マ−クを基準に基準面XY方向４カ所を
マ−キングしてください
４カ 所 に
マ−キング
①基準面に本器を置いてください。設置の際には、本器の底面に付
着している油分・ゴミおよび精密定盤の基準面位置のキズや付着
している油分・ゴミ等を取り除いてください。
（例：温度差10℃の場合15分〜20分）
HIGHモ−ド時の水平レベルの確認
P6→HIGHモ−ド時のゼロ調整へ
180°反転
②180°反転後、XY軸ともに水平レベル
0.08以内である。
①電源ON後、XY軸ともに水平レベルが
0.08以内である。
P4→LOWモ−ド時の水平レベル確認へ
②180°反転後、XY軸のどちらかが水平
レベル0.08を超えている場合。
LED(赤)点滅
①電源ON後、XY軸ともに水平レベルが
0.08以内である。
ケＩス１
ケＩス２
180°反転
LED(赤)点灯
LED(赤)点滅
ご注意
使用前の準備
LOWモ−ド時の水平レベルの確認
P4→LOWモ−ド時の水平レベル確認へ
①電源ON後、XY軸のどちらかが水平レベル
0.08を超えている場合。LED(赤)点滅
ケＩス３
LED(赤)点滅
LED(赤)点滅
180°反転
ケＩス２
LED(赤)点滅
P5→LOWモ−ド時のゼロ調整へ
③180°反転後、XY軸ともに水平レベル
0.8以内である。
② モード投入後、XY軸ともに水平
レベルが0.8以内である。
180°反転
P5→LOWモ−ド時のゼロ調整へ
ケＩス１
LED(赤)点灯
LOW
LOW
① モードへ切替えてください。
② モード投入後、XY軸ともに水平
レベルが0.8以内である。
LOW
LOW
① モードへ切替えてください。
LOW
LOW
① モードへ切替えてください。
③180°反転後、XY軸のどちらかが水平
レベルが0.8を超えている場合
ケＩス３
② モード投入後、XY軸のどちらか
が水平レベルが0.8を超えている場合。
LED(赤)点滅
④XY軸ともに水平レベルが0.8以内に
なるように基準面の水平レベルの調整
を行ってください。
P5→LOWモ−ド時のゼロ調整へ
③XY軸ともに水平レベルが0.8以内に
なるように基準面の水平レベルの調整
を行ってください。
3 4
４．使用前の準備
4-1．環境設定
4-2．ゼロ調整の実施
使用前の準備
保管場所と使用場所の温度差がある場合には、使用される場所で一定の時間放置し、ならし環境(温湿
度)設定を行ってください。
レベルマスタ−の電源を入れた時に、使用環境・測定基準面の状態により必ずしも、水平位
置が０位置（青LED点灯)が表示されるわけではありません。毎回、使用環境に応じた
ゼロ基準の設定を『ゼロ調整』にて行ってください。
③POWERスイッチを押し、電源をONにしてください。
④下記手順にて水平レベルの確認およびゼロ調整を行ってください。
②本器の本体ベ−ス部の合マ−クを基準に基準面XY方向４カ所を
マ−キングしてください
４カ 所 に
マ−キング
①基準面に本器を置いてください。設置の際には、本器の底面に付
着している油分・ゴミおよび精密定盤の基準面位置のキズや付着
している油分・ゴミ等を取り除いてください。
（例：温度差10℃の場合15分〜20分）
HIGHモ−ド時の水平レベルの確認
P6→HIGHモ−ド時のゼロ調整へ
180°反転
②180°反転後、XY軸ともに水平レベル
0.08以内である。
①電源ON後、XY軸ともに水平レベルが
0.08以内である。
P4→LOWモ−ド時の水平レベル確認へ
②180°反転後、XY軸のどちらかが水平
レベル0.08を超えている場合。
LED(赤)点滅
①電源ON後、XY軸ともに水平レベルが
0.08以内である。
ケＩス１
ケＩス２
180°反転
LED(赤)点灯
LED(赤)点滅
ご注意
使用前の準備
LOWモ−ド時の水平レベルの確認
P4→LOWモ−ド時の水平レベル確認へ
①電源ON後、XY軸のどちらかが水平レベル
0.08を超えている場合。LED(赤)点滅
ケＩス３
LED(赤)点滅
LED(赤)点滅
180°反転
ケＩス２
LED(赤)点滅
P5→LOWモ−ド時のゼロ調整へ
③180°反転後、XY軸ともに水平レベル
0.8以内である。
② モード投入後、XY軸ともに水平
レベルが0.8以内である。
180°反転
P5→LOWモ−ド時のゼロ調整へ
ケＩス１
LED(赤)点灯
LOW
LOW
① モードへ切替えてください。
② モード投入後、XY軸ともに水平
レベルが0.8以内である。
LOW
LOW
① モードへ切替えてください。
LOW
LOW
① モードへ切替えてください。
③180°反転後、XY軸のどちらかが水平
レベルが0.8を超えている場合
ケＩス３
② モード投入後、XY軸のどちらか
が水平レベルが0.8を超えている場合。
LED(赤)点滅
④XY軸ともに水平レベルが0.8以内に
なるように基準面の水平レベルの調整
を行ってください。
P5→LOWモ−ド時のゼロ調整へ
③XY軸ともに水平レベルが0.8以内に
なるように基準面の水平レベルの調整
を行ってください。
3 4
使用前の準備 使用前の準備
LOWモ−ド時のゼロ調整 HIGHモ−ド時のゼロ調整
①10秒後、『SET』スイッチを押してくだ
さい。
外側のLED(赤)４カ所が点滅します。
①10秒後、『SET』スイッチを押してくだ
さい。
外側のLED(赤)４カ所が点滅します。
③10秒後、再度『SET』スイッチを押す
とブザー音がピ−と鳴り『ゼロ調整』
が完了です。
②基準面のマ−キング位置を基準に本器を
180°反転させてください。
ブザ−音ピ−
マ−キング位置からの左右のズレや正確
に180°反転していない場合は、『ゼロ
調整』に誤差が生じます。
180°反転
マ−キング
SETスイッチを押す
LOWモ−ドで『ゼロ調整』を行う場合
◆水平レベルが0.8を超えた状態
HIGHモ−ドで『ゼロ調整』を行う場合
◆水平レベルが0.08を超えた状態
LED(青)点灯
ブザ−音
『ピッピッピ』
XY軸のうち１軸が傾き0.1以下に調整された場
合には、LED(青)が点灯し『ピッ、ピッ』とブ
ザー音が鳴ります。両軸が0.1以下の傾きにな
った場合はLED(青)が点灯し『ピッピッピ』と
鳴ります。
基準面の水平レベル調整
④基準面の水平レベルをXY軸ともに0.1以下
に水平レベル調整を行ってください。
P6→HIGHモ−ド時のゼロ調整へ
水平レベル作業を行ってください。
③10秒後、再度『SET』スイッチを押す
とブザー音がピ−と鳴り『ゼロ調整』
が完了です。
②基準面のマ−キング位置を基準に本器を
180°反転させてください。
ブザ−音ピ−
マ−キング位置からの左右のズレや正確
に180°反転していない場合は、『ゼロ
調整』に誤差が生じます。
180°反転
マ−キング
LED(橙)４カ所点滅
LOWモ−ドでの『ゼロ調整』を行
う場合は、基準面の傾きを0.8以内
に水平レベル調整を行い『ゼロ調
整』を行ってください。
水平レベルが0.8を超えると『ゼロ
調整』が出来ません。
ご注意
HIGHモ−ドでの『ゼロ調整』を行
う場合は、基準面の傾きを0.08以
内に水平レベル調整を行い『ゼロ調
整』を行ってください。
水平レベルが0.08を超えると『ゼ
ロ調整』が出来ません。
ご注意
『SET』スイッチを押し、180°反転させ再度『SET』ボタン
を押した時、上記状態の場合0.6(LOWモード時)・0.06(HIGH
モード時)の橙色LED(４カ所)が４回点滅し、同時にブザ−が
ピピピピと鳴り、セット出来ない事をお知らせします。
SETスイッチを押す
LED(赤)４カ所点滅
SETスイッチを押す LED(赤)４カ所点滅
SETスイッチを押す
5 6
使用前の準備 使用前の準備
LOWモ−ド時のゼロ調整 HIGHモ−ド時のゼロ調整
①10秒後、『SET』スイッチを押してくだ
さい。
外側のLED(赤)４カ所が点滅します。
①10秒後、『SET』スイッチを押してくだ
さい。
外側のLED(赤)４カ所が点滅します。
③10秒後、再度『SET』スイッチを押す
とブザー音がピ−と鳴り『ゼロ調整』
が完了です。
②基準面のマ−キング位置を基準に本器を
180°反転させてください。
ブザ−音ピ−
マ−キング位置からの左右のズレや正確
に180°反転していない場合は、『ゼロ
調整』に誤差が生じます。
180°反転
マ−キング
SETスイッチを押す
LOWモ−ドで『ゼロ調整』を行う場合
◆水平レベルが0.8を超えた状態
HIGHモ−ドで『ゼロ調整』を行う場合
◆水平レベルが0.08を超えた状態
LED(青)点灯
ブザ−音
『ピッピッピ』
XY軸のうち１軸が傾き0.1以下に調整された場
合には、LED(青)が点灯し『ピッ、ピッ』とブ
ザー音が鳴ります。両軸が0.1以下の傾きにな
った場合はLED(青)が点灯し『ピッピッピ』と
鳴ります。
基準面の水平レベル調整
④基準面の水平レベルをXY軸ともに0.1以下
に水平レベル調整を行ってください。
P6→HIGHモ−ド時のゼロ調整へ
水平レベル作業を行ってください。
③10秒後、再度『SET』スイッチを押す
とブザー音がピ−と鳴り『ゼロ調整』
が完了です。
②基準面のマ−キング位置を基準に本器を
180°反転させてください。
ブザ−音ピ−
マ−キング位置からの左右のズレや正確
に180°反転していない場合は、『ゼロ
調整』に誤差が生じます。
180°反転
マ−キング
LED(橙)４カ所点滅
LOWモ−ドでの『ゼロ調整』を行
う場合は、基準面の傾きを0.8以内
に水平レベル調整を行い『ゼロ調
整』を行ってください。
水平レベルが0.8を超えると『ゼロ
調整』が出来ません。
ご注意
HIGHモ−ドでの『ゼロ調整』を行
う場合は、基準面の傾きを0.08以
内に水平レベル調整を行い『ゼロ調
整』を行ってください。
水平レベルが0.08を超えると『ゼ
ロ調整』が出来ません。
ご注意
『SET』スイッチを押し、180°反転させ再度『SET』ボタン
を押した時、上記状態の場合0.6(LOWモード時)・0.06(HIGH
モード時)の橙色LED(４カ所)が４回点滅し、同時にブザ−が
ピピピピと鳴り、セット出来ない事をお知らせします。
SETスイッチを押す
LED(赤)４カ所点滅
SETスイッチを押す LED(赤)４カ所点滅
SETスイッチを押す
5 6
使用方法
５．使用方法
①本器の底面および機械テ−ブル面の傷・打痕および油分・ゴミ等を取り除いてください。
②基準面にX・Y軸が真直ぐになるよう、丁寧に置
いてください。
X軸
Y軸
③POWERスイッチを押し、電源をONにしてください。
LED(赤)点滅
電源ON時
LED(赤)が点灯している場合や他のLEDが点灯している場合は、傾きが0.08以下です。 モードの
状態で⑦の作業から行ってください。
LED(青)点灯 ブザ−音にて
お知らせ
⑤モードでセンター位置のLED(青)が点灯するようにレベル調整を行ってください。LED(青)
が点灯時は、傾きは0.1以下です。
XY軸のうち１軸が傾き0.1以下に調整された場合には、LED(青)が点灯し『ピッ、ピッ』とブザー
音が鳴ります。両軸が0.1以下の傾きになった場合はLED(青)が点灯し『ピッピッピ』と鳴ります。
モ−ド切替
④電源ON時はモード(傾き：0.01mm〜0.10mm以内)に設定されていますので、LED(赤)
が0.08位置で点滅している場合は、傾きが0.1以上の傾きですので、MODE切替スイッチでLOW
モード(0.1mm〜1mm以内)に切り替えてください。
5-1．水平レベル作業
SETスイッチを押す
OFF→ON
使用方法
LED(青)点灯
⑥MODE切替スイッチ モードに切替え
てください。
⑦センタ−位置のLED(青)が点灯するようにレベル
調整を行ってください。
XY軸のうち１軸が傾き0.01以下に調整された
場合には、LED(青)が点灯し『ピッ、ピッ』とブ
ザー音が鳴ります。両軸が0.01以下の傾きにな
った場合はLED(青)が点灯し『ピッピッピッ』と
鳴ります。
ブザ−音にて
お知らせ
モ−ド時に傾きが0.01以下の場合および
モ−ド時に傾きが0.1以下の場合にLED
(青)点灯とブザ−音にてお知らせしますがブザ−
音の要・不要の切替えについては、本器底部の
ブザ−音切替えスイッチにて行う事ができます。
5-2．ブザ−音有無の切替
5-3．初期値へのリセット
初期値(納入時の状態)に戻したい時は、『SET』
スイッチを押しながら電源をOFFからONにしま
す。内部データがクリアーされます。
HIGH
HIGH
HIGH
HIGH
LOW
LOW
LOW
7 8
使用方法
５．使用方法
①本器の底面および機械テ−ブル面の傷・打痕および油分・ゴミ等を取り除いてください。
②基準面にX・Y軸が真直ぐになるよう、丁寧に置
いてください。
X軸
Y軸
③POWERスイッチを押し、電源をONにしてください。
LED(赤)点滅
電源ON時
LED(赤)が点灯している場合や他のLEDが点灯している場合は、傾きが0.08以下です。 モードの
状態で⑦の作業から行ってください。
LED(青)点灯 ブザ−音にて
お知らせ
⑤モードでセンター位置のLED(青)が点灯するようにレベル調整を行ってください。LED(青)
が点灯時は、傾きは0.1以下です。
XY軸のうち１軸が傾き0.1以下に調整された場合には、LED(青)が点灯し『ピッ、ピッ』とブザー
音が鳴ります。両軸が0.1以下の傾きになった場合はLED(青)が点灯し『ピッピッピ』と鳴ります。
モ−ド切替
④電源ON時はモード(傾き：0.01mm〜0.10mm以内)に設定されていますので、LED(赤)
が0.08位置で点滅している場合は、傾きが0.1以上の傾きですので、MODE切替スイッチでLOW
モード(0.1mm〜1mm以内)に切り替えてください。
5-1．水平レベル作業
SETスイッチを押す
OFF→ON
使用方法
LED(青)点灯
⑥MODE切替スイッチ モードに切替え
てください。
⑦センタ−位置のLED(青)が点灯するようにレベル
調整を行ってください。
XY軸のうち１軸が傾き0.01以下に調整された
場合には、LED(青)が点灯し『ピッ、ピッ』とブ
ザー音が鳴ります。両軸が0.01以下の傾きにな
った場合はLED(青)が点灯し『ピッピッピッ』と
鳴ります。
ブザ−音にて
お知らせ
モ−ド時に傾きが0.01以下の場合および
モ−ド時に傾きが0.1以下の場合にLED
(青)点灯とブザ−音にてお知らせしますがブザ−
音の要・不要の切替えについては、本器底部の
ブザ−音切替えスイッチにて行う事ができます。
5-2．ブザ−音有無の切替
5-3．初期値へのリセット
初期値(納入時の状態)に戻したい時は、『SET』
スイッチを押しながら電源をOFFからONにしま
す。内部データがクリアーされます。
HIGH
HIGH
HIGH
HIGH
LOW
LOW
LOW
7 8
使用上の注意
６．使用上の注意
・絶対水平0.01以下を確保するために、定盤表面は平面度の良いものをご使用ください。
・レベルマスタ−の直径はφ109mmですので、２μのゴミが噛んだだけでも１mに対し0.018mmの
狂いが生じます。
・本器は精密機器です。落としたり、衝撃を与えたりしないでください。また、ご使用後は必ず本器の
底面に防錆油を塗布し専用収納ケースに入れ、保管してください。
・保管時は、０℃〜４０℃の保管環境温度にて保管してください。
・本器は精密機器のため、ク−ラントをかけたりしないでください。また、ご使用後は機械テ−ブル、定盤、
組立治具上などに放置しないでください。
・本器は精密機器のため、お客様の方での分解・改造を行わないでください。性能や寿命を劣化させる
原因にもなり保証できなくなります。
・長期間ご使用にならない場合は、バッテリ−を取り外してください。
・精度が狂ったり、不具合が発生した場合はご使用を中止し、ご購入先を通じて へ修理、点 検 に お
出しください。
9 10
MEMO
Otros manuales para LVM-01
1
Tabla de contenidos
Otros manuales de Nivel láser de Big Daishowa
