Biddle DAT-100 Manual de usuario
NL DAT-luchtgordijnen installatie – onderhoud – bediening
D DAT-Luftschleier Installation – Wartung – Bedienung
GB DAT air curtains installation – maintenance – operation
F DAT séparateurs climatiques installation – maintenance – fonctionnement
handleiding DAT•207314 07-04-2003 16:48 Pagina 1
2DAT-instr. 00/03/100•207314
handleiding DAT•207314 07-04-2003 16:48 Pagina 2
NL inhoud
D Inhaltsverzeichnis
3
1 algemeen
1.1 belangrijk!
1.2 controle bij aflevering
1.3 toepassingen
2 ombouw R ➔L
2.1 verwisselen aanzuigkappen
2.2 omdraaien ophangplaten
3 installatie
3.1 ophangen toestel
3.2 ophangen onderscherm
3.3 ophangen zijschermen
3.4 elektrische aansluitingen
3.5 instellen toestel
4 storingen
4.1 algemeen
4.2 toestel doet niets
4.3 toestel werkt niet goed
5 technische gegevens
bladzijde
5
5
6
7
8
8
9
11
11
12
13
15
16
17
17
17
18
19
Seite
5
5
6
7
8
8
9
11
11
12
13
15
16
17
17
17
18
19
1 Allgemeines
1.1 Wichtig!
1.2 Kontrolle bei Ablieferung
1.3 Anwendung
2 Umbau R ➔L
2.1 Austausch des Ansauggitters
2.2 Drehen der Aufhängebügel
3 Installation
3.1 Aufhängung des Gerätes
3.2 Aufhängung des Unterpaneels
3.3 Aufhängung der Seitenpaneele
3.4 Elektrische Anschlüsse
3.5 Gerät einstellen
4 Störungen
4.1 Allgemeines
4.2 Gerät arbeitet nicht
4.3 Gerät arbeitet nicht richtig
5 Technische Daten
accessoire
detail
belangrijk!
overzicht
Zubehör
Details
Wichtig!
Übersicht
betekenis gebruikte symbolen
Bedeutung von Symbolen
D
NL
handleiding DAT•207314 07-04-2003 16:48 Pagina 3
6 onderhoud
20
D
6 Wartung
20
4DAT-instr. 00/03/100•207314
GB contents
F sommaire
1 general
1.1 important!
1.2 delivery check
1.3 applications
2 conversion R ➔L
2.1 exchanging intake grilles
2.2 turning suspension plates
3 installation
3.1 appliance suspension
3.2 bottom flap suspension
3.3 side flap suspension
3.4 electrical connections
3.5 setting appliance
4 troubleshooting
4.1 general
4.2 appliance does not work
4.3 appliance does not function correctly
5 technical data
page
5
5
6
7
8
8
9
11
11
12
13
15
16
17
17
17
18
19
page
5
5
6
7
8
8
9
11
11
12
13
15
16
17
17
17
18
19
1 généralités
1.1 important!
1.2 vérification à la livraison
1.3 applications
2 inversion D ➔G
2.1 intervertir les grilles d’aspiration
2.2 inverser les pattes de fixation
3 installation
3.1 suspension de l’appareil
3.2 suspension de la joue transversale
3.3 suspension des joues latérales
3.4 raccordement électrique
3.5 régler l’appareil
4 pannes
4.1 généralités
4.2 l’appareil ne fonctionne pas
4.3 l’appareil ne fonctionne pas correctement
5 caractéristiques techniques
accessory
detail
important!
general view
accessoire
détail
important!
vue générale
meaning of symbols used
liste des symboles utilisés
F
GB
handleiding DAT•207314 07-04-2003 16:48 Pagina 4
6 maintenance
20
F
6 entretien
20
NL algemeen
D Allgemeines
GB general
F généralités
1.1
5

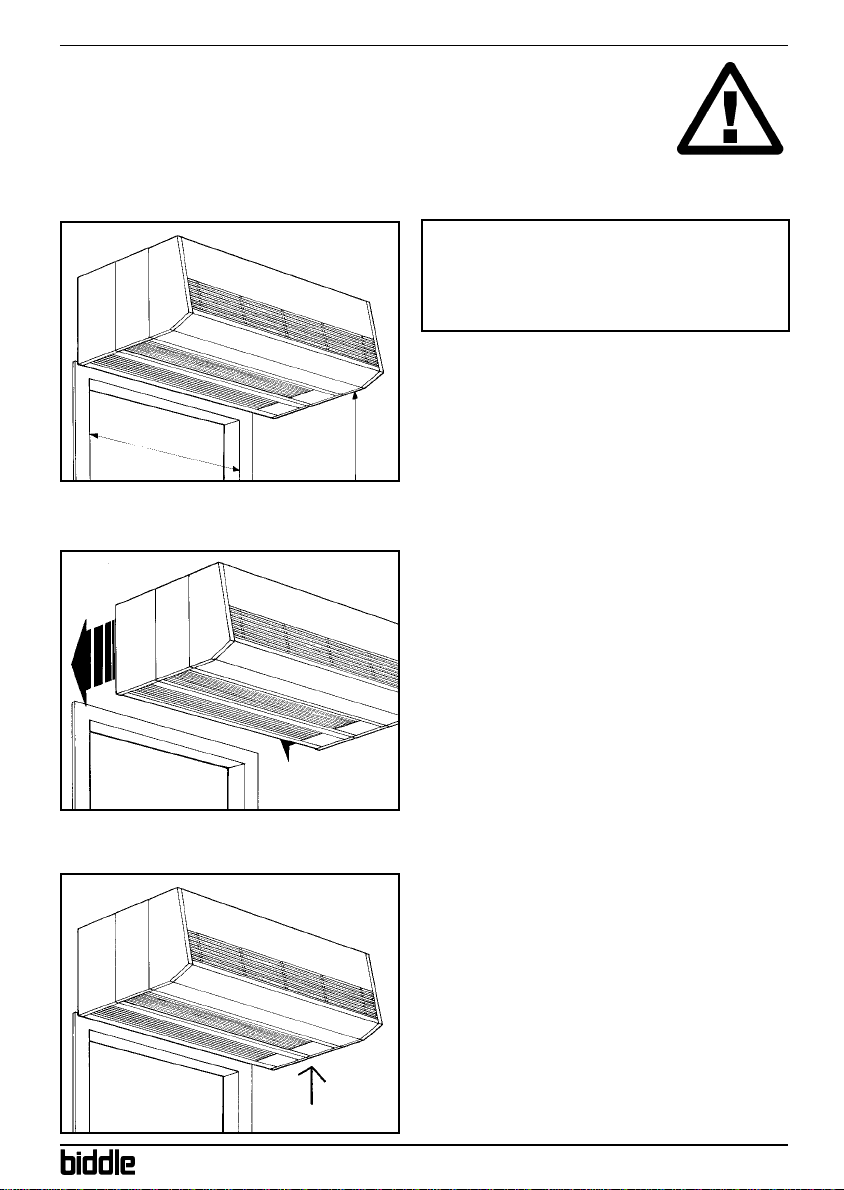

NL toestel zo dicht mogelijk bij deur installeren
D Gerät so nah wie möglich an Tür montieren
GB install unit as close to door as possible
F installer l’appareil au plus près de l’aplomb de la porte
NL installeer de afgesloten zijde van het uitblaasrooster
naast de deuropening
D abgedeckten Teil des Gitters neben der Tür montie-
ren
GB install closed part of discharge beside the doorway
F ne pas positionner la zone sans soufflage au niveau de
l’ouverture
NL let op maximale deurbreedte en -hoogte
D maximale Türhöhe und Breite berücksichtigen
GB consider maximum door height and width
F prendre en compte hauteur/largeur maximale de l’ou-
verture
NL belangrijk!
D wichtig!
GB important!
F important!
Hmax Bmax
DAT-100 3,0 m 1,0 m
DAT-150 3,0 m 1,5 m
Hmax
Bmax
handleiding DAT•207314 07-04-2003 16:48 Pagina 5
DAT-instr. 00/03/100•207314
1.2
6
NL zijafscherming en montageonderdelen (1 set per deur-
opening)
D Seitenpaneele und Halterung (1 Satz pro Türöffnung)
GB side flaps and brackets (1 set per doorway)
F joues latérales et pièces de fixation (1 ensemble par
ouverture)
NL DAT-toestel en installatieonderdelen
D DAT-Einheit und Installationkomponente
GB DAT unit and installation components
F modèle DAT et équipements de montage
NL controle bij aflevering
D Kontrolle bei Ablieferung
GB delivery check
F vérification à la livraison
NL regelcomponenten (1set per deuropening)
D Regelkomponente (1 Satz pro Türöffnung)
GB control components (1 set per doorway)
F équipements de régulation (1 ensemble par ouvertu-
re)
handleiding DAT•207314 07-04-2003 16:48 Pagina 6
1.3
7
NL 2 DAT-toestellen per deuropening (maximum); 1 toe-
stel moet worden omgebouwd tot een links toestel
(zie blz. 8–10)
D 2 DAT-Einheiten pro Tür (Maximum); 1 Einheit wird
in eine Links-Einheit umgebaut (siehe S. 8–10)
GB 2 DAT units per doorway (maximum); 1 unit needs to
be converted into a left handed unit (see p. 8–10)
F 2 appareils DAT par ouverture (maximum); 1 appa-
reil droite + 1 appareil gauche (inversion à réaliser, p.
8–10)
NL 1 DAT-toestel per deuropening
D 1 DAT-Einheit pro Tür
GB 1 DAT unit per doorway
F 1 appareil DAT par ouverture
NL toepassingen
D Anwendung
GB applications
F applications
handleiding DAT•207314 07-04-2003 16:48 Pagina 7
DAT-instr. 00/03/100•207314
NL ombouw R ➔L
D Umbau R ➔L
GB conversion R ➔L
F inversion D ➔G
2.1
8
NL verplaats afdekplaat naar overzijde rooster
D Abdeckplatte zu der anderen Seite des Gitters
umstellen
GB move cover plate to opposite end of grille
F faire coulisser la plaque de l’autre côté de la grille
NL verwijder beide kappen
D beide Kappen lösen
GB remove both grilles
F démonter les deux grilles
NL verwisselen aanzuigkappen
D Austausch des Ansauggitters
GB exchanging intake grilles
F intervertir les grilles d’aspiration
NL verwissel kappen van plaats
D Kappen austauschen
GB exchange grilles
F intervertir les grilles
handleiding DAT•207314 07-04-2003 16:48 Pagina 8
2.1
9
NL verwijder beide ophangplaten
D beide Aufhängebügel lösen
GB remove both suspension plates
F retirer les deux pattes de fixation
NL bevestig kappen aan toestel
D Kappen mit dem Gerät befestigen
GB fix grilles to unit
F fixer les grilles sur l’appareil
2.2 NL omdraaien ophangplaten
D Drehen der Aufhängebügel
GB turning suspension plates
F inverser les pattes de fixation
handleiding DAT•207314 07-04-2003 16:48 Pagina 9
DAT-instr. 00/03/100•207314
2.2
10
NL bevestig de ophangplaten
D Bügel am Gerät befestigen
GB fix plates to unit
F remonter les pattes sur l’appareil
NL draai de platen 180°
D die Bügel um 180° drehen
GB turn plates 180°
F tourner les pattes de 180°
handleiding DAT•207314 07-04-2003 16:48 Pagina 10
