Art. 8691
Radbolzen-Gewinde-Nachschneider-Satz, M12 / M14
WERKZEUGTEILE
1Nachschneider M12 x 1.25
2Nachschneider M12 x 1.5
3Nachschneider M14 x 1.5
4Ersatz-O-Ringe
5Adapter, 29 mm Sechskantantrieb
VERWENDUNGSZWECK
Dieser Satz dient zum Nachschneiden von Radbolzen-Gewinden. Das einzigartige Design ermöglicht ein
Ansetzen des zweiteiligen Nachschneiders am intakten Gewindeteil. Aus dieser Position heraus kann der
beschädigte Teil des Gewindes (meist am Bolzenanfang) nachgeschnitten werden.
SICHERHEITSHINWEISE
•Beim Arbeiten mit diesem Satz immer Sicherheitshandschuhe und Schutzbrille tragen.
•Halten Sie Kinder und unbefugte Personen vom Arbeitsbereich fern.
•Stellen Sie sicher, dass bei der Verwendung dieses Werkzeugs alle Sicherheitsvorschriften für
Werkstätten beachtet werden.
•Lassen Sie keine Kinder mit dem Werkzeug oder dessen Verpackung spielen.
•Beachten Sie steht’s Hinweise des Fahrzeugherstellers.
VERWENDUNG
Wählen Sie den geeigneten Nachschneider aus, achten Sie dabei auf
Gewindegröße und Steigung.
Ziehen Sie die beiden Hälften des Nachschneiders auseinander und positionieren
Sie den Nachschneider hinter dem beschädigten Teil des Gewindes.
Platzieren Sie den Adapter über den Radbolzen.
Drehen Sie den Adapter, bis beide Stifte im inneren des Adapters in den
Öffnungen zwischen den beiden Hälften des Nachschneiders sitzen. Der
Nachschneider muss vollständig im Adapter sitzen.
Setzen Sie einen 29 mm Steckschlüssel auf den Sechskant des Adapters und
bringen Sie eine Ratsche oder Gleitgriff an.
Drehen Sie den Nachscheider in Richtung defektem Teil des Gewindes.
1
2
3
4
5
BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: 02196 720480
Fax.: 02196 7204820
mail@bgs-technic.de
www.bgstechnic.com
© BGS technic KG, Copying and further use not allowed
BGS 8691
Wheel Stud Thread Restorer Set, M12 / M14
TOOL PARTS
1Thread restorer M12 x 1.25
2Thread restorer M12 x 1.5
3Thread restorer M14 x 1.5
4Replacement O-Rings
5Adaptor, 29 mm hexagon drive
INTENDED USE
This set is used for re-cutting threads on wheel studs. The unique design allows for two halves of the
thread restorer to be fitted on the good thread and the wound back over the damaged thread, normal at
the end of the stud.
SAFETY ADVICE
•Always wear safety gloves and safety goggles when working with this set.
•Keep children and unauthorized persons away from the work area.
•Make sure that all safety regulations for garages are observed when using this tool.
•Do not let children play with the tool or its packaging.
•
Please observe informations from the vehicle manufacturer.
USE
Choose the appropriate thread restorer, paying attention to the thread size and
pitch.
Pull apart the two halves of the thread restorer and position the thread restorer
behind the damaged part of the thread.
Place the adaptor over the wheel stud and rotate it until the two pins within the
adaptor pass into the apertures between the two halves of the thread restorer.
The two half of the thread restorer must be fully entirely enclosed within the
adaptor.
Place a 29 mm socket onto the hex part of the adaptor and attach a suitable
ratchet or sliding bar as a driving tool.
Turn the adaptor in the direction of the defective part of the thread.
1
2
3
4
5
BGS technic KG
Bandwirkerstr. 3
D-42929 Wermelskirchen
Tel.: 02196 720480
Fax.: 02196 7204820
mail@bgs-technic.de
www.bgstechnic.com
BGS 8691

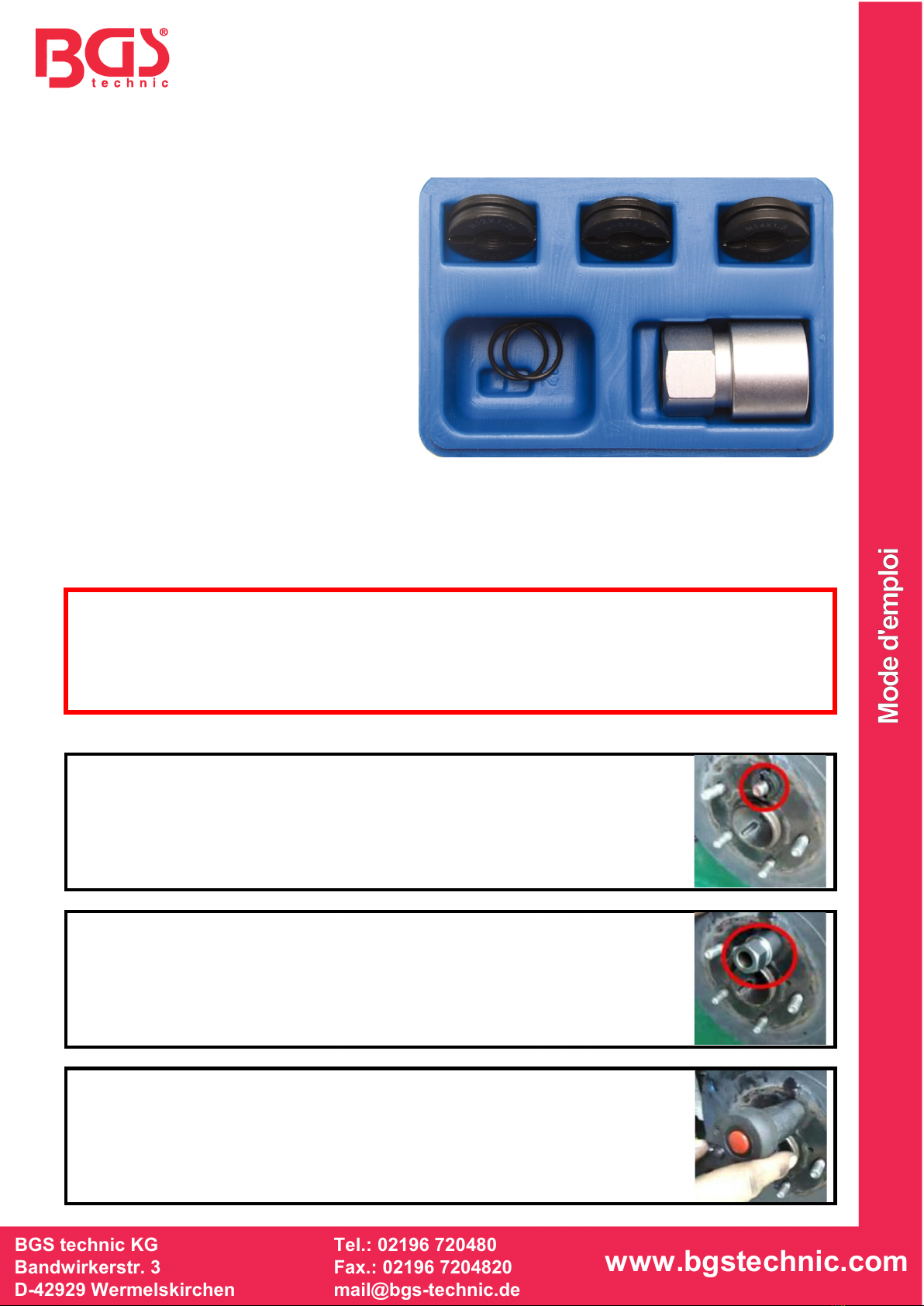

Taraud de filetage de goujons de roues, M12 / M14
COMPOSANTS
1Taraud M12 x 1,25
2Taraud M12 x 1,5
3Taraud M14 x 1,5
4Joints toriques de rechange
5Adaptateur, empreinte à six pans 29 mm
UTILISATION PRÉVUE
Cet ensemble permet de retailler le filetage des goujons de roue. Son design unique permet de présenter
le taraud en deux pièces sur la partie intacte du filetage. À partir de cette position, la partie endommagée
du filetage (généralement au début du goujon) peut être taraudée.
CONSIGNES DE SÉCURITÉ
•Portez toujours des gants et des lunettes de protection lorsque vous allez travailler avec cet outil.
•Maintenez à l’écart les enfants et toutes les autres personnes non autorisées de la zone de travail.
•Lors de l’utilisation de cet outil, veillez à ce que toutes les consignes de sécurité des ateliers soient
respectées.
•Ne permettez jamais que des enfants jouent avec l’outil ou avec son emballage.
•Veuillez toujours tenir compte des instructions du fabricant du véhicule.
UTILISATION
Sélectionnez le taraud approprié, en faisant attention à la taille et au pas du
filetage.
Séparez les deux moitiés du taraud et placez-le derrière la partie endommagée du
filetage.
Placez l’adaptateur sur le goujon de roue.
Tournez l’adaptateur jusqu’à ce que les deux ergots à l’intérieur de l’adaptateur
rentrent dans les ouvertures entre les deux moitiés du taraud. Le taraud doit être
complètement inséré dans l’adaptateur.
Placez une clé à douille de 29 mm sur l’empreinte à six pans de l’adaptateur et
montez-y une clé à cliquet ou une poignée coulissante.
Tournez le taraud dans le sens de la partie défectueuse du filetage.
1
2
3
4
5
