BGS technic 8286 Manual de usuario

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

Art. 8286

SAC-Kupplungs-Werkzeug-Satz

WERKZEUGE

Kupplungs-Zentrierdorne in 12, 14, 15, 16, 17, 18, 19,

23, 26, 28, 34 mm

Druckspindel

Rückstellwerkzeug

4-Arm Traverse

3-Arm Traverse

Knebel

Fixierbolzen M6 (x4)

Fixierbolzen M7 (x4)

Fixierbolzen M8 (x4)

Muttern für Fixierbolzen M8 (x4)

Zentrierdorn-Aufnahme

Zentrier-Werkzeugspindel mit Konus

Zentrier-Grundwerkzeug Spannmutter

Zentrier-Grundwerkzeug Aufnahmehülse

Spannkonus (x2)

ACHTUNG

Lesen Sie die Bedienungsanleitung und die enthaltenen Sicherheitshinweise aufmerksam durch,

bevor Sie das Produkt verwenden. Benutzen Sie das Produkt korrekt, mit Vorsicht und nur dem

Verwendungszweck entsprechend. Nichtbeachtung der Sicherheitshinweise kann zu Schäden,

Verletzungen und Erlöschen der Gewährleistung führen. Bewahren Sie diese Anleitungen für

späteres Nachlesen an einem sicheren und trockenen Ort auf. Legen Sie die Bedienungsanleitung

bei, wenn Sie das Produkt an Dritte weitergeben.

VERWENDUNGSZWECK

Dieses SAC-Kupplungswerkzeug dient zum schnellen und fachgerechten Aus- und Einbau von SAC-

Kupplungen. Der Werkzeugsatz ist geeignet für nahezu alle SAC-Kupplungen mit 3- und 4-Loch

Teilung, der Hersteller Audi, Alfa Romeo, BMW, Mercedes, Opel, General Motors, Volvo,

Volkswagen, Renault etc.

Weitere Infos zum Artikel und eine Liste der geeigneten Motoren und Modelle finden Sie auf unserer

Internetseite: www.bgstechnic.com

SICHERHEITSHINWEISE

•Halten Sie Kinder und andere unbefugte Personen vom Arbeitsbereich fern.

•Lassen Sie Kinder nicht mit dem Werkzeug oder dessen Verpackung spielen

•Verwenden Sie das Werkzeug nicht, wenn Teile fehlen oder beschädigt sind.

•Verwenden Sie das Werkzeug nur für den vorgesehenen Zweck.

•Legen Sie beinhaltende Werkzeuge niemals auf die Fahrzeugbatterie. Gefahr von

Kurzschluss.

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

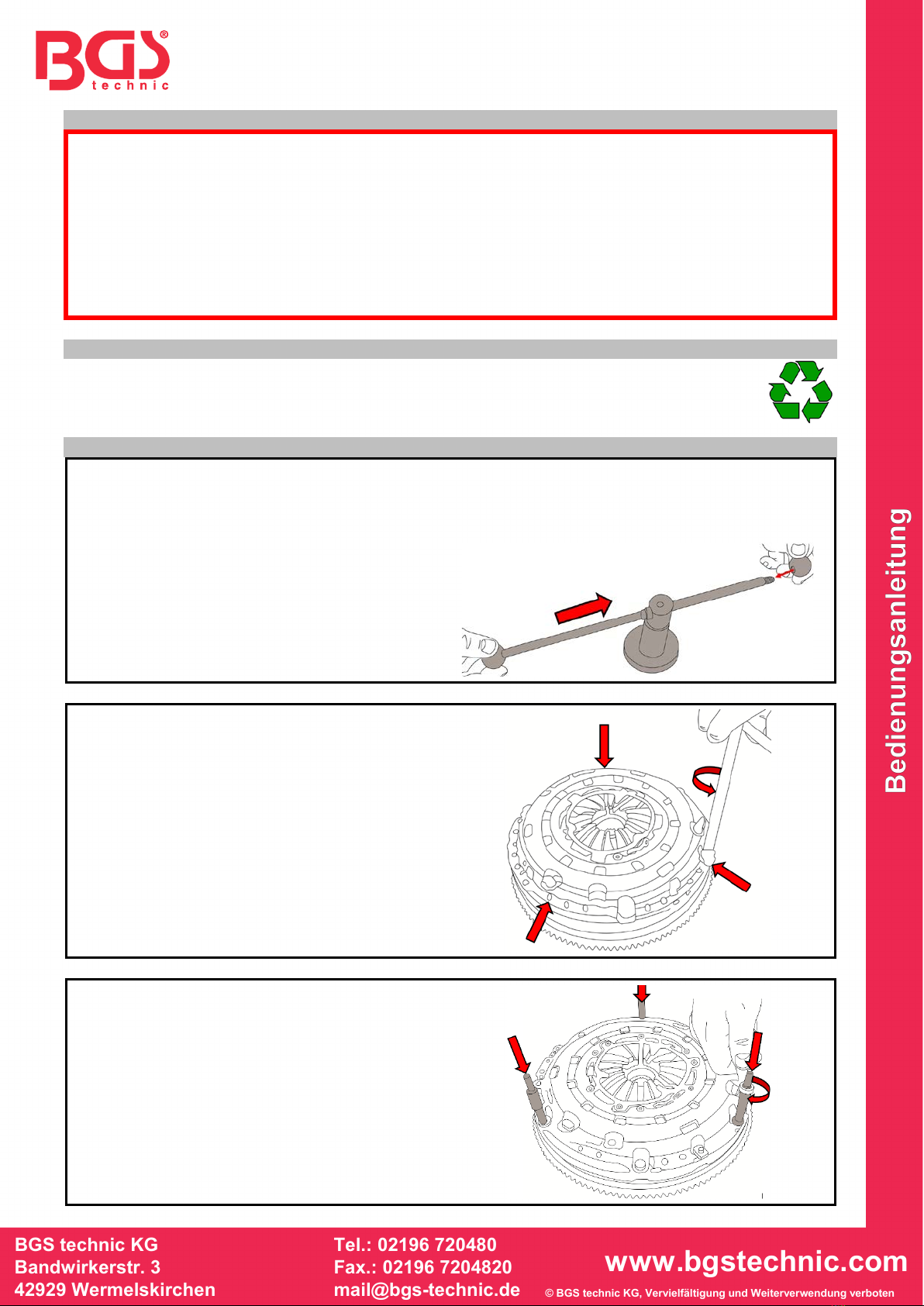

SICHERHEITSHINWEISE

•Vorsicht bei Arbeiten am laufenden Motor. Lose Kleidung, Werkzeuge und andere

Gegenstände können von drehenden Teilen erfasst werden und schwere Verletzungen

verursachen.

•Vorsicht bei Arbeiten an heißen Motoren, es besteht Verbrennungsgefahr!

•Entfernen Sie vor der Reparatur den Zündschlüssel, so verhindern Sie ein versehentliches

Starten des Motors, einen dadurch entstehenden Motorschaden und Verletzungen.

•Diese Anleitung dient als Kurzinformation und ersetzt keinesfalls ein Werkstatthandbuch.

Entnehmen Sie bitte technische Angaben wie Drehmomentwerte und Hinweise zur Demontage

und Montage immer der fahrzeugspezifischen Serviceliteratur.

UMWELTSCHUTZ

Recyceln Sie unerwünschte Stoffe, anstatt sie als Abfall zu entsorgen. Verpackungen sind

zu sortieren, einer Wertstoffsammelstelle zuzuführen und umweltgerecht zu entsorgen.

Erkundigen Sie sich bei Ihrer örtlichen Abfallbehörde über Recyclingmaßnahmen.

DEMONTAGE

Die Verwendung dieses speziellen Kupplungswerkzeugs ist auch für die Demontage von SAC-

Kupplungen unerlässlich. Wenn Sie versuchen, eine SAC-Kupplung zu demontieren, stellt sich

diese nach. Dies führt zu Problemen bei der Montage, einer kürzeren Lebensdauer und kann

Vibrationen verursacht. Befolgen Sie diese Anweisungen:

Schieben Sie den Knebel durch die

Druckspindel und montieren Sie die Griffkugel.

Demontieren Sie 3 von 6, um 120° versetzte

Schrauben des Kupplungsautomaten.

(4 von 8 um 90° versetzte Schrauben)

Diese 3 bzw.4 Schraube durch die passenden,

mitlieferte Gewindebolzen M6, M7 oder M8

ersetzen.

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

DEMONTAGE

SAC-Spannvorrichtung (3 oder 4 Arm-

Traverse) an den Gewindebolzen befestigen

und mit dem Aufnahmegewinde M8 am

Spanndorn verschrauben.

Druckspindel am Knebel einschrauben bis der

Druckpilz auf die Tellerfeder drückt.

Nun die restlichen Befestigungsschrauben

herausschrauben.

Durch Zurückdrehen der Druckspindel wird nun die Tellerfeder entlastet.

Die drei Muttern an der Traverse abschrauben und Traverse abnehmen.

Abschließend die Gewindebolzen entfernen und die Kupplung entnehmen.

MONTAGE

Neue Kupplungsscheibe am Schwungrad

platzieren (Zentrierung beachten)

Zentrierung mit passendem Zentrierdorn

vornehmen.

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

MONTAGE

Passende Gewindebolzen auswählen und 3

Gewindebolzen versetzt um 120" in das

Schwungrad handfest einschrauben.

(Bei 4er Teilung versetzt um 90°)

SAC-Spannvorrichtung über die

Gewindebolzen führen.

Die drei Muttern von Hand aufschrauben bis

diese bündig mit dem Gewindebolzen

abschließen

Achtung: Druckspindel muss dabei komplett

zurückgeschraubt sein.

Befestigungsschrauben vom Kupplungsautomat festschrauben.

Tellerfeder wird entspannt.

Alle Teile des Werkzeugs entfernen.

Restlichen Schrauben in die frei gewordenen Gewindebohrungen am Schwungrad einschrauben.

NOTIZEN

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

BGS 8286

SAC Clutch Tool Set

TOOLS

Clutch centering mandrels 12, 14, 15, 16, 17, 18, 19,

23, 26, 28, 34 mm

Pressure spindle

Reset tool

4 Arm traverse

3 Arm traverse

Handle

Fixing bolt M6 (x4)

Fixing bolt M7 (x4)

Fixing bolt M8 (x4)

Nut for fixing bolt M8 (x4)

Centering mandrel mount

Centering tool spindle with cone

Centering basic tool clamping nut

Centering basic tool locating sleeve

Expansion cone (x2)

ATTENTION

Read the operating instructions and all safety instructions contained therein carefully before using the

product. Use the product correctly, with care and only according to the intended purpose. Non-

compliance of the safety instructions may lead to damage, personal injury and to termination of the

warranty. Keep these instructions in a safe and dry location for future reference. Enclose the

operating instructions when handing over the product to third parties.

INTENDED USE

This SAC clutch tool is used for quick and professional removal and installation of SAC clutches. The

tool set is suitable for almost all SAC clutches with 3 and 4-hole division from Audi, Alfa Romeo,

BMW, Mercedes, Opel, General Motors, Volvo, Volkswagen, Renault etc.

More information regarding this item and a list of suitable engines and models can be found on our

website: www.bgstechnic.com

SAFETY INFORMATIONS

•Keep children and other persons away from the working area.

•Do not allow children to play with this tool or its packaging.

•Do not use the tool if parts are missing or damaged.

•Use the tool for the intended purpose only.

•Never place the tool on the vehicle battery. There is a risk of a short circuit.

•Be careful when working on running engines. Loose clothing, tools and other objects can be

caught by rotating parts and cause serious injury.

•Be careful when working on hot engines because of the risk of burn injuries!.

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

SAFETY INFORMATIONS

•If you remove the ignition key before repairing, you can prevent the engine from being started

accidentally and resulting in engine damage and personal injuries.

•This manual serves as a brief guide and does not replace a workshop manual. Always refer to

the vehicle-specific service literature, particularly the technical data such as torque values and

instructions for disassembly/assembly, etc..

ENVIRONMENTAL PROTECTION

Recycle unwanted materials instead of disposing of them as waste. Packaging should be

sorted, taken to a recycling centre and disposed of in a manner which is compatible with

the environment. Contact your local solid waste authority for recycling information.

REMOVING

The usage of this special clutch tool is basic also to dismount SAC clutches. In fact if we try to

dismount a SAC clutch, the clutch will adjust, causing problems during mounting operations, have a

shorter life and cause a lot of vibrations. Follow these instructions:

Mount the handle into the main threaded shaft.

Unscrew the 3 of 6 screws at 120°

(or 4 of 8 screws at 90°)

Mount the suitable screws M6 or M7 or M8

(legs) supplied in this set.

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

REMOVING

Install the special clamp tool (3 or 4 shanks) and

lock it with the M8 locking knobs.

Rotate the special tool’s handle to compress the

cup spring totally

Unscrew now the remaining flywheel locking

screws.

Remove the M8 locking knobs from the special tool, then the special tool and the three legs.

Now the pressure plate is raised and the clutch bell touches the flywheel, becoming easy to

unscrew and remove the clutch.

MOUNTING

Put the plate and the clutch mechanism on the

flywheel.

Centre the disk clutch using one of the suitable

pin supplied.

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

MOUNTING

Insert the three legs with the right threading but

do not tighten, otherwise you can damage the

SAC system.

Install the special clamp tool and lock it with the

M8 locking knobs.

Please note that the bell is not connected to the

flywheel.

Rotate the special tool’s handle to compress the

cup spring totally; Now the bell is close to the

flywheel.

Place and tighten the clutch’s locking screws to the flywheel;

Release the pressure of the tool, and remove all parts.

Mount now the remaining three screws and finish the operation.

NOTES

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

BGS 8286

Jeu d’outils pour embrayages SAC

OUTILS

poinçon de centrage d’embrayages

12, 14, 15, 16, 17, 18,

19, 23, 26, 28, 34 mm

broche de pression

repousse-pistons

traverse à 4 bras

traverse à 3 bras

levier

boulon de fixation M6 (x4)

boulon de fixation M7 (x4)

boulon de fixation M8 (x4)

écrous pour boulon de fixation M8 (x4)

support de mandrin de centrage

tige conique de centrage d’outils

outil de base de centrage

douille de positionnement d’outil de base de centrage

cône de serrage (x2)

ATTENTION

Veuillez lire attentivement la notice d’utilisation et les consignes de sécurité avant d’utiliser le produit.

Utilisez correctement le produit, avec prudence et uniquement en conformité avec l’utilisation prévue.

Ne pas respecter les instructions et consignes de sécurité peut entraîner des blessures, des

dommages matériels et l’annulation de la garantie. Conservez ce manuel en lieu sûr et sec, afin de

pouvoir le consulter ultérieurement. Veuillez joindre le présent mode d’emploi au produit si vous le

transmettez à des tiers.

UTILISATION PRÉVUE

Cet outil d'embrayage SAC est utilisé pour le retrait et l'installation rapides et professionnels des

embrayages SAC. L'ensemble d'outils convient à presque tous les embrayages SAC avec division à 3

et 4 trous d'Audi, Alfa Romeo, BMW, Mercedes, Opel, General Motors, Volvo, Volkswagen, Renault,

etc.

More information regarding this item and a list of suitable engines and models can be found on our

website: www.bgstechnic.com

CONSIGNES DE SÉCURITÉ

•Maintenez à l’écart les enfants et toutes les autres personnes non autorisées de la zone de

travail.

•Ne permettez jamais que des enfants jouent avec l’outil ou avec son emballage

•N’utilisez pas l’outil lorsque des pièces manquent ou sont endommagées.

•N’utilisez l’outil qu’aux fins prévues.

•Ne posez jamais les outils de ce jeu sur la batterie du véhicule. Risque de court-circuit.

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

CONSIGNES DE SÉCURITÉ

•Soyez prudent lorsque vous allez exécuter des travaux sur des moteurs chauds, il y a risque

de brûlures!

•Soyez prudent lorsque vous allez exécuter des travaux sur des moteurs en fonctionnement.

Les vêtements mal ajustés, outils et autres objets peuvent être happés par les composants en

rotation et provoquer de graves blessures.

•Retirer la clé de contact avant les réparations pour éviter un démarrage accidentel du moteur

et des dommages au moteur et blessures qui en résultent.

•Ces instructions sont fournies à titre d’information brève, elles ne remplacent en aucun cas un

manuel d’atelier. Veuillez utiliser les données techniques, comme les valeurs de couple,

instructions de démontage/montage, etc. contenues dans les documents d’atelier de votre

véhicule spécifique.

PROTECTION DE L’ENVIRONNEMENT

Recyclez les matières indésirables au lieu de les jeter comme déchets. Emballages doivent

être triés, envoyés à un point de collecte de recyclage et éliminés dans le respect de

l’environnement. Consultez votre autorité locale de gestion des déchets à propos des

mesures de recyclage à appliquer.

DÉMONTAGE

L’utilisation de l’outil spécial est fondamentale aussi pour démonter les embrayages SAC. En effet,

si vous essayez de démonter un embrayage SAC sans son outil, cet embrayage perdrait son

réglage et causerait des problèmes de fonctionnement pendant le montage suivant.

Le procédé est:

Montez la poignée dans l'arbre fileté principal.

Dévissez les trois vis trois vis à 120°

(ou 4 vis à 90°)

Montez le convenable vis M6 ou M7 ou M8

(jambes) fournies dans cette kit.

Tabla de contenidos

Idiomas:

Otros manuales de Herramientas eléctricas de BGS technic

BGS technic

BGS technic 8495 Manual de usuario

BGS technic

BGS technic 7750 Manual de usuario

BGS technic

BGS technic 1458 Manual de usuario

BGS technic

BGS technic 3234 Manual de usuario

BGS technic

BGS technic 8717 Manual de usuario

BGS technic

BGS technic 62635 Instrucciones de instalación y funcionamiento

BGS technic

BGS technic BGS 65630 Manual de usuario

BGS technic

BGS technic 5264 Manual de usuario

BGS technic

BGS technic 8856 Manual de usuario

BGS technic

BGS technic 8837 Manual de usuario

BGS technic

BGS technic 68340 Manual de usuario

BGS technic

BGS technic 6835 Manual de usuario

BGS technic

BGS technic 98443 Manual de usuario

BGS technic

BGS technic 8656 Manual de usuario

BGS technic

BGS technic 185 Manual de usuario

BGS technic

BGS technic 8954 Manual de usuario

BGS technic

BGS technic 62506 Manual de usuario

BGS technic

BGS technic 3243 Manual de usuario

BGS technic

BGS technic 67302 Manual de usuario

BGS technic

BGS technic 8725 Manual de usuario

BGS technic

BGS technic BGS 3514 Manual de usuario

BGS technic

BGS technic 8443 Manual de usuario

BGS technic

BGS technic 9942 Manual de usuario

BGS technic

BGS technic 8580 Manual de usuario

Manuales populares de Herramientas eléctricas de otras marcas

AEG

AEG OMNI-JS Manual de usuario

SIP

SIP 01533 Manual de usuario

Ribimex

Ribimex PRS499 Manual de usuario

3M Fiber Optic Connector Crimp Tool Manual de usuario

Ryobi

Ryobi P524 Manual de usuario

ROJEK

ROJEK FSN 300A Manual de usuario

Kemper

Kemper 1740PRO Manual de usuario

WABCO

WABCO OptiTire Manual de usuario

EINHELL

EINHELL TE-MS 18/210 Li Manual de usuario

Orgapack

Orgapack OR-T 85 Guía rápida

TOUGHCUT

TOUGHCUT Diamond 400 Manual de usuario

Yaros

Yaros PB-3603 Manual de usuario

Fein

Fein BSS 2.0 E Guía de configuración

Baileigh Industrial

Baileigh Industrial SS-2725 Manual de usuario

Milwaukee

Milwaukee 2674-20 Manual de usuario

Fein

Fein BLs 1.6 Manual de usuario

Princess

Princess Electric Multi Sharpener Manual de usuario

FOREDOM

FOREDOM K.1050 Manual
