CLASSIS BM 53 SB

Produktinformation

Product Information

Informations de produit

GRENZFLÄCHENMIKROFON

BO NDARY MICROPHONE

MICROPHONE DE S RFACE

Classis BM 53 USB – Grenzflächenmikrofon

Sie haben sich für das Grenzﬂächenmikrofon Classis

BM 53 USB von beyerdynamic entschieden. Wir danken

für Ihr Vertrauen. Nehmen Sie sich bitte einige Minuten

Zeit und lesen Sie diese Information vor Inbetriebnahme

aufmerksam durch.

Anwendungen

Das Classis BM 53 USB wurde speziell zum Anschluss

an Computer mit USB-Port entwickelt. Es eignet sich

daher zur digitalen Tonaufzeich nung von Sitzungen,

Konferenzen, Diskussions runden u.a. mit bis zu 10 Teil-

nehmern.

Bedienung

Die Bedienung des Classis BM 53 USB erfolgt mit einem

geräuschlos arbeit enden Folien taster. e nach Anwen-

dungszweck kann der Taster zwischen den Betriebsarten

ON/OFF, Push-To-Talk (PTT) und Push-To-Mute (PTM)

gewählt werden. Sobald das Mikrofon eingeschaltet ist,

leuchtet die rote LED. Ist das Mikrofon aus, leuchtet die

LED nicht.

Betriebsart auswählen

Die gewünschte Betriebsart wird mit dem linken Dreh-

schalter (mit einem entsprechenden Schrauben dreher)

eingestellt.

• Stellung ON/OFF:

Mikrofon wird durch

Drücken auf die Mitte der

ON /OFF-Schaltfläche des

Folientasters ein- bzw. aus -

geschaltet.

• Stellung PTT:

Mikrofon ist eingeschaltet,

solange die Taste gedr ü c kt

ist.

• Stellung PTM:

Mikrofon ist ausgeschaltet, solange die Taste gedrückt

ist (Räuspertaste).

deutsch

Classis BM 53 USB – Grenzflächenmikrofon 3

Frequenzgang einstellen

Der Schiebeschalter dient zur Ein stellung des Fre quenz-

gangs.

• Stellung Lin. (oben):

Linearer Frequenzgang für hö c h s te Wiedergabe quali-

tät. Dies ist die Nor mal stellung.

• Stellung 150 Hz (unten):

Tiefenabsenkung von 150 Hz mit 6 dB/Oktave zur

Unterdrückung tieffrequenter Stör geräu sche. Dies ist

nützlich in halligen Räumen oder in lärm er füllter

Umgebung.

Verstärkung einstellen

Mit dem rechten Drehschalter können Sie die gewünschte

Verstärkung (mit einem Schrauben zieher) einstellen:

-10 dB: bei lauten Sprechern und/oder geringem Ab-

stand zwischen Sprecher und Mikrofon

0 dB: für normale Anwendung

+10 dB: bei leisen Sprechern und/oder großem Abstand

zwischen Mikrofon und Sprecher

Inbetriebnahme am PC

Zur Aufzeichnung von Besprechungen platzieren Sie das

Mikrofon z.B. in die Mitte des Bespre chungs tisches. Da

das Classis BM 53 USB ein Grenz flächen mikro fon ist

und von allen Richtungen aufnimmt, muss keine beson-

dere Einsprache richtung beachtet werden.

• Achten Sie darauf, dass Sie das Mikrofon nicht zu

nahe am PC platzieren, um die Aufnahme nicht durch

Tastatur- und/oder Mausge räusche zu stören.

• Schließen Sie das Mikrofon mit dem mitgelieferten

USB-Kabel an Ihren PC an. Achten Sie beim Anschluss

des Kabels an das Mikrofon darauf, dass das USB-

Symbol am Kabelstecker nach oben zeigt. Das mitge-

lieferte USB-Kabel vom Typ B hat eine Länge von 3 m.

Classis BM 53 USB

Rückseite

Classis BM 53 USB – Grenzflächenmikrofon

Benötigen Sie längere Kabel, müssen Sie aktive USB-

Repeater Kabel ver wen den, die Sie im Computer fach-

handel er hal ten. Mit aktiven Verlängerungskabeln ist

insgesamt eine Länge von bis zu 20 m möglich.

• Von passiven Verlängerungskabeln raten wir ab, da mit

diesen das Mikrofon unter Umständen nicht mehr vom

PC als Hardwarekomponente erkannt wird.

• Wenn Sie das Mikrofon an einen PC mit dem Be triebs-

system Windows®anschließen, wird das Mikrofon au-

tomatisch als neue Hardware gefunden. Es erscheint

die Meldung „Die eue Hard ware wurde i stalliert u d

ka jetzt verwe det werde “.

• Eine allgemein gültige Festlegung der Sys tem voraus-

setzungen für den optimalen Betrieb des Classis BM 53

USB kann aus Gründen der Systemvaria bilität von

Computerhardware nicht getroffen werden.

• Eine Gewähr für den Betrieb des Classis BM 53 USB

mit jeder PC-Konfiguration kann in keinem Fall über-

nommen werden.

• Bevor Sie das Mikrofon für Aufnahmen verwenden,

müssen Sie das richtige Gerät für die Sound aufnahme

und die Aufnahme laut stärke einstellen:

– Klicken Sie auf Systemsteueru g. Öffnen Sie den

Menü punkt Sou ds und wählen die Register karte

Auf ahme aus. Für das Classis BM 53 USB

müssen Sie je nach PC-Konfiguration als

Standardgerät ClassisBM53USB oder USB-

Audiogerät auswählen.

• Da es sich beim Classis BM 53 USB um ein Mono mi-

kro fon handelt, kann der Balanceregler nicht verstellt

werden.

Einsatz mit beyerdynamic steno-s Software

Wenn Sie das Classis BM 53 USB mit der Auf zeich-

nungs software steno-s verwenden, müssen Sie auch im

steno-s Programm ein paar Ein stel lungen vorneh men:

• Wählen Sie im Aufnahmefenster unter Optio e / Ei -

stellu ge allgemei die Registerkarte Auf ahmepara-

meter aus und stellen Sie unter Auswahl

Auf ahmegerät das Mikrofon ein, indem Sie

ClassisBM53USB auswählen.

deutsch

Classis BM 53 USB – Grenzflächenmikrofon 5

Problemlösungen

Das Mikrofon ist eingeschaltet, die rote LED leuchtet, es

findet aber keine Datenüber tra gung statt.

• Überprüfen Sie, ob der USB-Stecker richtig an das

Mikrofon angeschlossen wurde.

Die Aufnahmelautstärke ist leiser als vorher.

• Wenn Sie das Mikrofon ausstecken und wieder an -

schließen, kann es sein, dass sich der Laut stärke regler

verstellt. Überprüfen Sie daher unter Systemsteueru g

/ Sou ds / Auf ahme, ob der Lautstärkeregler für das

Mikro fon noch auf der eingestellten Position steht.

Pﬂege

Zum Reinigen der Oberﬂäche nehmen Sie ein feuchtes,

weiches Tuch. Achten Sie darauf, dass kein Wasser in

das Mikrofon eindringt.

Service

Im Servicefall wenden Sie sich bitte an autorisiertes

Fachpersonal. Öffnen Sie das Mikrofon auf keinen Fall

selbst, Sie könnten sonst alle Gewährleistungsansprüche

verlieren.

Version

Bez. Beschreibung. . . . . . . . Best.-Nr.

Classis BM 53 USB schwarz, mit

USB-Kabel, 3 m lang. . . 729.469

Technische Daten

Wandlerprinzip. . . . . . . . . . . Kondensator

(Back-Elektret)

Übertragungsbereich

(Stellung linear). . . . . . . . . . 40 - 20.000 Hz

Richtcharakteristik. . . . . . . . Halbkugel

Pegelanpassung, schaltbar. . -10 dB, 0 dB, +10 dB,

schaltbar

Tiefenabsenkung, schaltbar. . 150 Hz (6 dB/Oktave)

Betriebsarten. . . . . . . . . . . . PTT, PTM, On/Off

Feldleerlauf-

übertragungsfaktor. . . . . . . . -18 dBFS bei 1 Pa/1 kHz

Dynamik. . . . . . . . . . . . . . . 73 dB(A)

Classis BM 53 USB – Grenzflächenmikrofon

Grenzschalldruckpegel. . . . . 112 dB

Spannungsversorgung. . . . . . 5 V über USB-Anschluss

Stromaufnahme. . . . . . . . . . 27 mA bei Betrieb,

12,5 mA im sleep mode

Anschluss. . . . . . . . . . . . . . USB-Buchse, Typ B

Abmessungen (L x B x H). . . 105 x 76 x 25 mm

Gewicht ohne Kabel. . . . . . . 155 g

Entsorgung

Dieses Produkt darf am Ende seiner Lebens-

dauer nicht über den normalen Haushaltsab-

fall entsorgt werden sondern muss an einem

Sammelpunkt für das Recycling von elektri-

schen und elektronischen Geräten abgegeben

werden. Das Symbol auf dem Produkt, der

Gebrauchsanweisung oder der Verpackung

weist darauf hin.

deutsch

Classis BM 53 USB – Grenzflächenmikrofon 7

Classis BM 53 USB – Boundary Microphone

Thank you for selecting the Classis BM 53 USB boundary

condenser microphone. Please take some time to read

carefully through this product information before using

this product.

Applications

The Classis BM 53 USB has been developed for the

connection to computers with USB port. Therefore you

can use it for digital audio recordings in meetings,

conferences or discussions etc. with a maximum of

10 people.

Operation

The Classis BM 53 USB is switched on and off with a

silent film button. Depending on the application, you can

choose between the operating modes ON/OFF, Push-To-

Talk (PTT) and Push-To-Mute (PTM). A red LED indicator

shows the ready-to-talk status. If the microphone is

switched off the LED does not illuminate.

How to select the Operation Mode

The desired operation mode is set by the left hand rotary

switch with an appropriate screwdriver.

• Position ON/OFF:

The microphone is

switched on or off by

pres s ing on the middle of

the film button.

• Position PTT:

The microphone is

switched on as long as the

but ton is pressed.

• Position PTM:

The microphone is switched off as long as the

button is pressed (cough button).

english

Classis BM 53 USB – Boundary Microphone 9

How to set the Frequency Response

The frequency response mode is set by a slide switch.

• Position Lin. (up):

linear frequency response for highest fidelity of

reproduction. This is the normal position.

• Position 150 Hz (down):

bass roll-off-filter of 150 Hz with 6 dB/octave to

reduce low-frequency noise. This is useful in live

rooms or in noisy surroundings.

How to select the Gain

The desired gain is set by the right hand rotary switch

with an appropriate screwdriver.

-10 dB: for loud speakers and/or when the distance

between speaker and microphone is short

0 dB: for normal applications

+10 dB: for quiet speakers and/or when the distance

between speaker and microphone is large

Operation with a PC

In order to record meetings place the microphone e.g. in

the middle of the table. As the Classis BM 53 USB is a

semi-spherical acoustical boundary microphone that

picks up sound from all directions it is not necessary to take

care for a special pickup direction.

• Make sure that the microphone is not placed too close

to the PC so that the recording is not disturbed by

noise caused by the keyboard and/or mouse.

• Connect the microphone with the supplied USB cable

to your PC. When connecting the cable to the micro-

phone, make sure that the USB symbol of the cable

plug points to the top. The supplied USB cable of the

type B is 3 m long. If you need longer cables, you

must use active USB-Repeater cables, which can be

obtained at computer shops. With active extension

cables a maximum length of 20 m is possible.

Classis BM 53 USB

Rear

Classis BM 53 USB – Boundary Microphone

•Do not use passive extension cables, it might be

possible that the microphone is not recognised as

hardware component by your computer anymore.

• If you connect the microphone to a PC with the

operating system Windows®, the microphone is found

automatically as new hardware. A message that the new

hardware has been installed and is now ready for use

will be displayed.

• Due to system variability of computer hardware it is

not possible to determine general system require-

ments for an optimum operation of the Classis BM 53

USB.

• It is not possible to guarantee the operation of the

Classis BM 53 USB with any PC configuration.

• Now before you can use the microphone for recordings

you must select the correct device for sound recording

and the recording level.

– Select Co trol pa el. Open the menu item Sou ds

and select the index card Sou d recordi g.

Depending on the PC configuration you must

select the standard device ClassisBM53USB or

USB-Audio device for the Classis BM 53 USB.

• As the Classis BM 53 USB is a mono microphone, the

balance control cannot be shifted.

se with the beyerdynamic steno-s Software

If you use the Classis BM 53 USB with the steno-s

recording software, you must select some settings in the

steno-s program:

• Select in the recording window under Optio s /

Ge eral setti gs the index card Recordi g parameters

and select ClassisBM53USB for your microphone

under Selectio recordi g device.

Troubleshooting

The microphone is switched on, the red LED is illuminated,

but there is no data transmission.

• Check if the USB plug has been connected to the

microphone correctly.

The recording volume is lower as set before.

• If you disconnect and reconnect the microphone, the

Tabla de contenidos

Idiomas:

Otros manuales de Micrófono de Beyerdynamic

Beyerdynamic

Beyerdynamic TG D70d Manual de usuario

Beyerdynamic

Beyerdynamic MC 950 Manual de usuario

Beyerdynamic

Beyerdynamic MCE 5 Manual de usuario

Beyerdynamic

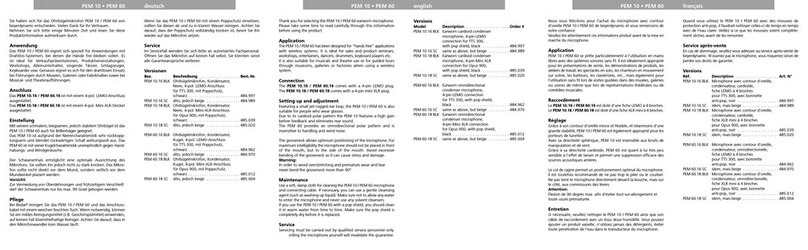

Beyerdynamic PEM 10 Manual de usuario

Beyerdynamic

Beyerdynamic Opus 39 Manual de usuario

Beyerdynamic

Beyerdynamic M 160 Manual de usuario

Beyerdynamic

Beyerdynamic TG V90 Manual de usuario

Beyerdynamic

Beyerdynamic MCW-D 521 Manual de usuario

Beyerdynamic

Beyerdynamic M 201 Manual de usuario

Beyerdynamic

Beyerdynamic MCS-D 2074 Manual de usuario

Beyerdynamic

Beyerdynamic M 88 Manual de usuario

Beyerdynamic

Beyerdynamic Classis BM 32 Manual de instalación y operación

Beyerdynamic

Beyerdynamic M 201 Manual de usuario

Beyerdynamic

Beyerdynamic M 88 Manual de usuario

Beyerdynamic

Beyerdynamic CM 930 Manual de usuario

Beyerdynamic

Beyerdynamic Classis GM 301 Manual de usuario

Beyerdynamic

Beyerdynamic Classis OM 302 Manual de usuario

Beyerdynamic

Beyerdynamic TG H74 Manual de usuario

Beyerdynamic

Beyerdynamic MCE 72 Series Manual de usuario

Beyerdynamic

Beyerdynamic TG H74c Manual de usuario

Beyerdynamic

Beyerdynamic CLASSIS RM 31 Manual de usuario

Beyerdynamic

Beyerdynamic MCS-D 202 Manual de usuario

Beyerdynamic

Beyerdynamic TG V90r Manual de usuario

Beyerdynamic

Beyerdynamic TG H54c Manual de usuario

Manuales populares de Micrófono de otras marcas

IK Multimedia

IK Multimedia iRig Stream MIC PRO Manual de usuario

DAPAudio

DAPAudio RM-101 Manual de usuario

AKG

AKG CHM 21 Manual de usuario

Sennheiser

Sennheiser evolution wireless series EM 100 Manual de usuario

Sony

Sony C-48 Manual de usuario

GIGAMEDIA

GIGAMEDIA GGM PAMICUHFG Manual de usuario

Shure

Shure WH30TQG Manual de usuario

auna PRO

auna PRO MIC-900 Manual de usuario

AKG

AKG D 3800 Manual de usuario

Shure

Shure KSM141 Manual de usuario

MAIIN SOUND

MAIIN SOUND IIN style Manual de usuario

Earthworks

Earthworks TC25 Manual de usuario

Sennheiser

Sennheiser evolution D1 Manual de usuario

Alesis

Alesis MicLink Wireless Manual de usuario

DSPPA

DSPPA D6234 Manual de usuario

Monacor

Monacor IMG STAGELINE ECM-300B Manual de usuario

Ansr Audio

Ansr Audio Scan16 Manual de usuario

Shure

Shure MXA710 Series Manual de usuario
