Berner BPT-WPD SD Manual de usuario
Bedienungsanleitung
Schweißpunktfräser BPT-WPD SD
Artikelnummer:
10492
Sprachen:
cz, da, nl, en, fr, de, hu, it, no, pl, pt, es, sv, tr
BERNER_Bedienungsanleitung_Schweißpunktfräser_BPT-WPD_SD_36399[PDF]_de.pdf 2016-09-23
Bedienungsanleitung/Sicherheitshinweise
Instruction Manual/Safety Instruction
Notice d’utilisation/Indications de sécurité
Manuale d’Istruzioni/Indicazioni per la sicurezza
Instrucciones de manejo/Instrucciones de seguridad
Manual de Instruæoes/ Instruæoes de seguranæa
Gebruiksaanwijzing/Veiligheidsinstructies
Brugsanvisning/Sikkerhedsinstruktioner
Brugsanvisning/Säkkerhetsinstruktioner
Brugsanvisning/Sikkerhetsforskrifter
Návod k obsluze/Bezpecnostní pokyny
Instrukcja obsługi/Instrukcje dotyczace bezpieczenstwa
Használati utasítás/Biztonsági elöírások
Kullanma Talimatı/Güvenlik Bilgileri
BPT-WPD SD
Schweisspunktfräser
Spot weld drill
Fraiseuse de points de soudure
Staccapunti di saldatura
Quita-puntos de soldadura
pistola para pontos com braço
Puntlasfrees
Pladebearbejdningsmaskiner
Plaatbewerkings en Klinkapparaten
Platebearbeidelsesapparat
Nástrojů pro obrábění plechů
Urządzenia do obróbki blachy
Készülékek üzemeltetési útmutatója
Sac İşleme Cihazlarının
Deutsch
3
English
4
Francais
5
Italiano
6
Espanol
7
Português
8
Nederlands
9
Dansk
10
Svenska
11
Norsk
12
Cesky
13
Polski
14
Magyar
15
Türkce
16
Sehr geehrter Kunde! Vor Inbetriebnahme ist es wichtig, die Betriebsanleitung sorgfältig durchzulesen. Danke!
Dear Customer ! Before using this machine it is necessary to study the operation manual carefully. Thank you.
Cher client : Avant toute utilisation, il est très important de lire soigneusement la notice d’emploi. Merci !
Gentile cliente, ringraziandola per aver scelto i nostri prodotti, la preghiamo, prima di utilizzare l’utensile, di leggere
attentamente le presenti istruzioni per l’uso
Estimado Cliente: Antes de usar esta máquina es necesario que estudie detenidamente el manual de funcionami-
ento. Gracias.
Estimado Cliente: Antes de usar esta máquina é necessário que estude atentamente o Manual de Funcionamento.
Obrigado.
Geachte klant, het is belangrijk de handleiding zorgvuldig te lezen, voor u het gereedschap gaat gebruiken
Kære kunde! Før idriftsættelsen er det vigtigt, at driftsvejledningen læses grundigt. Tak!
Bäste kund! Före maskinen tages i bruk, vänligen läs instruktioner och anvisningar noggrant.
Kjære kunde! Før igangsetting er det viktig å lese bruksanvisninger grundig. Takk!
Vážený zákazníku! Před uvedením do provozu je důležité pečlivě přečíst návod k obsluze. Děkujeme!
Szanowni Klienci! Przed rozpoczęciem użytkowania urządzenia należy dokładnie przeczytać instrukcję obsługi.
Dziękujemy
Mélyen tisztelt Vevőnk! Az ütvecsavarozó használatba vétele előtt olvassa végig fi gyelmesen az üzemeltetési
útmutatót. Köszönjük!
Sayın müşteri! Kullanmaya başlamadan önce kullanım kılavuzunu okumanız çok önemlidir. Teşekkür ederiz!
3 / 18 - © BERNER
1. Technische Daten
Model Tool Speed Weight Inner Hose
Diameter
Max.
Pressure
Air Consumption
average – continuous
Air
Inlet
Noise
LpA
Vibration
[mm] [Rpm] [kg] [mm] [bar] [l/min] [inch] [dB(A)] [m/s2]
WPD SD Ø 8
model 78 F 2000 1.15 8 6.3 110 240 1/4“ FT 74.1 < 2.5
2. Anwendung-Funktion-Wartung
OIL
START
3 ccm
10 h
AIR-OIL
AIR-OIL
Schweisspunktfräser - Berner WPD SD
Sicherheits-Kupplungen auf Anfrage
3. Sicherheitshinweise
• Arbeitshandschuhe und Sicherheitsbrille tragen
• Gehörschutz tragen
• enganliegende Arbeitsschutzkleidung tragen
• Druckluftwerkzeuge gehören nicht in Kinderhände
• Gerät nicht in explosionsgefährdeten Räumen verwenden
• Gerät nicht auf andere Personen richten
• Werkzeugeinsätze nur bei abgekuppeltem Luftschlauch auswechseln
• Druckluftwerkzeuge dürfen nicht in Kontakt mit Stromquellen kommen
• Auf Betriebsdruck achten, max. 6,3 bar
• Schlauchverbindung auf festen Sitz prüfen
• Maschine nur im drucklosen Zustand abklemmen, umherschlagende Druckluftschläuche können schwere Verletzungen zur Folge haben
• Auf Reaktionsmoment nach dem Ingangsetzen achten, in engen Stellen kann dies zur Handverletzungen führen
• Nur Passende Fräser verwenden !.
GERÄT NUR FÜR DEN BESCHRIEBENEN ANWENDUNGSFALL VERWENDEN,
JEDE ANDERE VERWENDUNG SCHLIEßEN WIR AUSDRÜCKLICH AUS ! ! !
FÜR VERLETZUNGEN UND SCHÄDEN DIE AUS UNSACHGEMÄßER UND AUS ZWECK-ENTFREMDETER ANWENDUNG BZW. AUS ZU-
WIDERHANDLUNG GEGEN DIE SICHERHEITS-VORSCHRIFTEN RESULTIEREN ÜBERNEHMEN WIR KEINE HAFTUNG ODER GEWÄHR-
LEISTUNG.
4. Störungen
Bevor Sie beim BERNER-Kundendienst nachfragen, sollten Sie bei Störungen folgende Punkte beachten:
• Überprüfung der Kompressoranlage und der Luftzuleitung (Luftverbrauch l/min. und Schlauchquerschnitt entsprechend den technischen
Daten des gerätes)
• Betriebsluft auf Staub und Rostanteile sowie Kondensat überprüfen.
• Überölung des Luftmotor
4 / 18 - © BERNER
1. Technical specifi cations

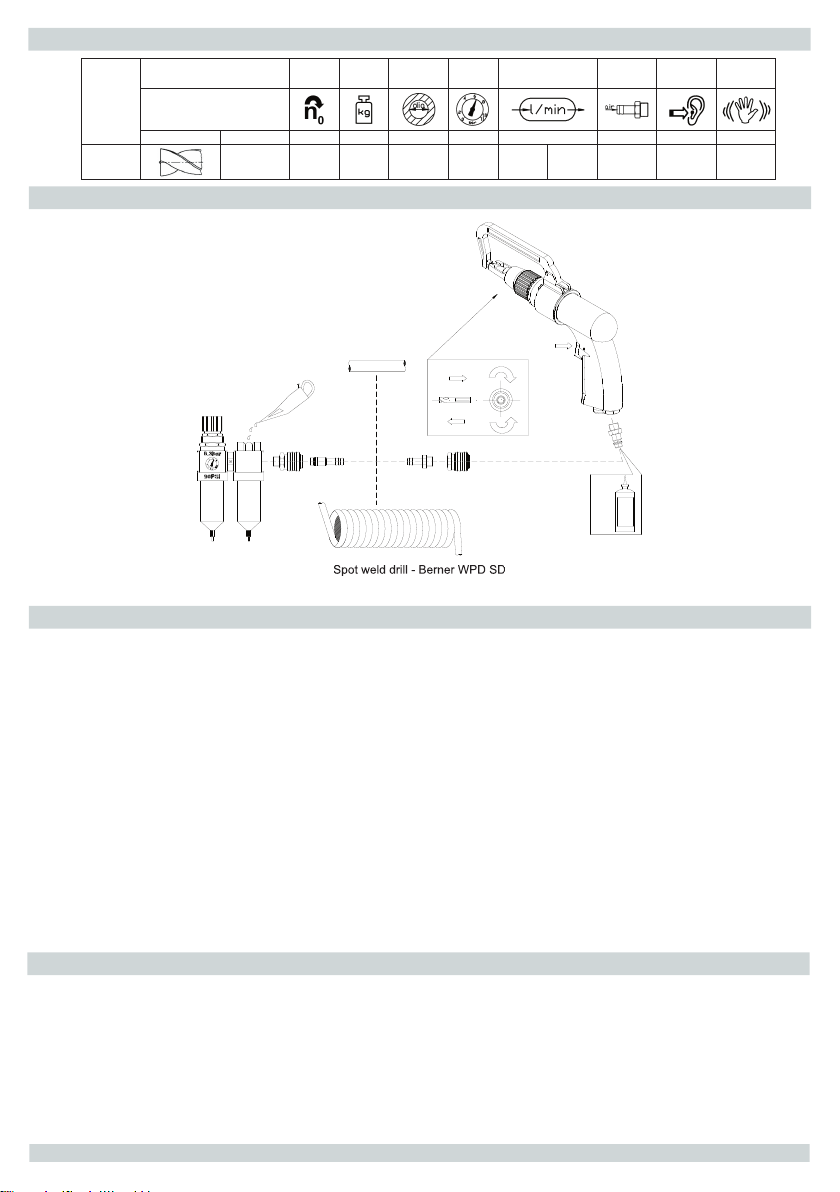

2. Application-Function-Maintenance
OIL
START
3 ccm
10 h
AIR-OIL
AIR-OIL
Spot weld drill - Berner WPD SD
Protective-couplings upon request
3. Safety rules
• Always wear eye protection and protective clothing / equipment to avoid injuries
• Pay attention, that the operation pressure never exceeds over 6,3 bar
• Do not use pneumatic tools in explosive atmosphere
• For suffi cient tool performance make sure that the correct hose - size and fi ttings are used when connecting the tool
• Disconnect the tool from the air - supply before changing accessories or when not in use
• Never carry the tool by the hose
• Do not touch moving parts
• Keep tool away from your body while working
• Always wear ear – protection
• check air hose connections
• only disconnect the machine without pressure of the air, to avoid infractions by uncontrollable movement of the air hose
ONLY TO USE THE MACHINE FOR THE DESCRIBED APPLICATION. BERNER DEBARS LIABILITY FOR CONSEQUENCES FOR ALIENATED
APPLICATIONS OR CONTRAVENTION AGAINST THE SAFETY RULES.
4. Trouble shooting
You can minimise tool „ down time „ by trying your own trouble shooting before sending a not full functioning tool to our Customer Service Head-
quarters or a distributor for expert attention.
• Check all compressor components and air delivery lines for leaks.
• Check airline whether there is dirt, water or rust in the lines
• Check whether the impact mechanism or the air motor is overoiled
• Check whether the compressor and the pressure is as required by the tool.
Model Tool Speed Weight Inner Hose
Diameter
Max.
Pressure
Air Consumption
average – continuous
Air
Inlet
Noise
LpA
Vibration
[mm] [Rpm] [kg] [mm] [bar] [l/min] [inch] [dB(A)] [m/s2]
WPD SD Ø 8
model 78 F 2000 1.15 8 6.3 110 240 1/4“ FT 74.1 < 2.5
5 / 18 - © BERNER
1. Spécifi cations techniques
2. Utilisation-Fonctionnement-Maintenance
OIL
START
3 ccm
10 h
AIR-OIL
AIR-OIL
Fraiseuse de points de soudure - Berner WPD SD
Raccords de sécurité disponibles sur demande
3. Conseils de sécurité
• Porter des gants et des lunettes de protection,
• Porter un casque anti-bruit,
• Ne dirigez pas l’outil vers d’autres personnes,
• La pression de service conseillée est de 6,3 bar max
• Débrancher l’appareil avant de changer d’accessoires ou lorsqu’il ne sert pas,
• L’outil pneumatique ne doit pas être en contact avec une source électrique
• Ne pas utiliser l’outil dans un lieu où il y a risque d’explosion,
• Ne pas toucher les parties en mouvement lorsque l’outil fonctionne,
• Ne pas laisser entre les mains d’un enfant,
• Ne pas laisser tourner à vide avec un accessoire,
• Prenez garde au mouvement de l’outil après le démarrage pour ne pas vous blesser aux mains,
• Vérifi ez le branchement du fl exible,
• Arrêtez toujours l’alimentation en air avant de débrancher l’outil afi n d’éviter tout mouvement incontrôlé du fl exible.
UTILISER L’OUTIL SEULEMENT POUR SA FONCTION D’ORIGINE. TOUTE AUTRE UTILISATION EST FORTEMENT DECONSEILLEE.
POUR LES BLESSURES OU LES DOMMAGES DUS A UNE MAUVAISE UTILISATION, OU EN CAS DE NON RESPECT DES CONSIGNES DE
SECURITE, NOUS NOUS DEGAGEONS DE TOUTE RESPONSABILITE.
4. Problèmes de fonctionnement
Avant de faire appel au SAV BERNER, observez les indications suivantes :
• Examinez l’installation du compresseur d’air et les tuyaux (la consommation en l/mn et la conformité des tuyaux qui ont étés conseillés pour
l’outil).
• Vérifi ez qu’il n’y ait pas de poussières, de morceaux de rouille ou de condensation dans le circuit d’air.
• Huilez le mécanisme et le moteur à air.
Model Tool Speed Weight Inner Hose
Diameter
Max.
Pressure
Air Consumption
average – continuous
Air
Inlet
Noise
LpA
Vibration
[mm] [Rpm] [kg] [mm] [bar] [l/min] [inch] [dB(A)] [m/s2]
WPD SD Ø 8
model 78 F 2000 1.15 8 6.3 110 240 1/4“ FT 74.1 < 2.5
6 / 18 - © BERNER
1. Dati tecnici
2. Applicazioni - Funzionamento - Manutenzione
OIL
START
3 ccm
10 h
AIR-OIL
AIR-OIL
Staccapunti di saldatura - Berner WPD SD
Raccordi di sicurezza a richiesta
3. Informazioni per la sicurezza
• Indossare guanti da lavoro e occhiali di protezione
• Indossare auricolari di protezione
• Utilizzare solo bussole a macchina non usurate
• Non impiegare gli utensili in ambienti con atmosfera esplosiva
• Per le migliori prestazioni dell’utensile accertarsi di utilizzare tubo e raccordi delle dimensioni richieste
• Non trasportare mai l’utensile tenendolo per il tubo
• Fare attenzione alla pressione dell’aria, max 6,3 bar
• Non toccare parti in movimento
• Controllare i collegamenti del tubo
• Prima di sostituire gli accessori, scollegare l’aria.
• Staccare l’utensile solo con il tubo non in pressione, per evitare movimenti incontrollati dello stesso
UTILIZZARE L’UTENSILE SOLO PER LA SUA APPLICAZIONE ORIGINALE. LA BERNER DECLINA OGNI RESPONSABILITÀ, PER DANNI
CAUSATI DA MANCATO RISPETTO DELLE NORME DI SICUREZZA O PER ERRATO USO DEGLI UTENSILI
4. Ricerca guasti
In caso di cattivo funzionamento effettuare i seguenti controlli prima di rivolgersi alla rete di assistenza BERNER:
• controllare il compressore e la tubazione di alimentazione (il consumo di aria in l/min. e il Ø del tubo di alimentazione devono corrispondere a
quanto indicato nei dati tecnici della macchina) per eventuali perdite.
• controllare che nell’aria compressa non siano contenuti polvere, ruggine e condensa.
• controllare che non ci sia eccessiva lubrifi cazione del Neumatico de Percusión.
Model Tool Speed Weight Inner Hose
Diameter
Max.
Pressure
Air Consumption
average – continuous
Air
Inlet
Noise
LpA
Vibration
[mm] [Rpm] [kg] [mm] [bar] [l/min] [inch] [dB(A)] [m/s2]
WPD SD Ø 8
model 78 F 2000 1.15 8 6.3 110 240 1/4“ FT 74.1 < 2.5
7 / 18 - © BERNER
1. Especifi caciones Técnicas
2. Uso
OIL
START
3 ccm
10 h
AIR-OIL
AIR-OIL
Quita-puntos de soldadura - Berner WPD SD
Acoplamientos de Seguridad a peticiòn
3. Normas de seguridad
• Con el objeto de evitar daños, llevar siempre protección en los ojos y un equipo/ropa protector/a.
• Prestar atención para que la presión de trabajo nunca exceda de 6,3 barias.
• Utilizar solamente tomas de corriente correctas, no gastadas y a prueba de impactos.
• No utilizar herramientas neumáticas en atmósferas explosivas.
• Para un rendimiento correcto de la herramienta asegurarse de que se emplean un tamaño de manguera y unos accesorio adecuados.
• Desconectar la herramienta del suministro de aire antes de cambiar los accesorios o cuando no esté en uso.
• Nunca llevar la herramienta por la manguera.
• No tocar piezas en movimiento.
• Mantener la herramienta lejos de su cuerpo mientras se está trabajando.
• Llevar siempre protección en los oídos.
USAR UNICAMENTE LA HERRAMIENTA PARA LAS APLICACIONES ESPECIFICADAS.
QUEDA EXENTO DE CUALQUIER CONSECUENCIA PRODUCIDA POR EL USO
INCORRECTO O EN CONTRA DE LAS NORMAS DE SEGURIDAD ANTERIORMENTE DESCRITAS.
4. Ricerca guasti
Podrá reducir al mínimo el tiempo de inactividad de las herramientas mediante la localización y reparación de las averías Ud. mismo, antes de
enviar una herramienta que no funcione correctamente a nuestro Centro de Servicio al Cliente o a un distribuidor para una atención experta.
• Comprobar que todos los componentes del compresor y las líneas de suministro de aire no presentan fugas.
• Comprobar que la línea de suministro de aire no presenta suciedad, agua o herrumbre.
• Comprobar que el mecanismo de impacto o el motor de aire comprimido no estén sobreengrasados.
• Comprobar el compresor y la presión tal y como se requiera por la herramienta.
Model Tool Speed Weight Inner Hose
Diameter
Max.
Pressure
Air Consumption
average – continuous
Air
Inlet
Noise
LpA
Vibration
[mm] [Rpm] [kg] [mm] [bar] [l/min] [inch] [dB(A)] [m/s2]
WPD SD Ø 8
model 78 F 2000 1.15 8 6.3 110 240 1/4“ FT 74.1 < 2.5
8 / 18 - © BERNER
1. Especifi cações Tecnicas
2. Aplicação – Funcionamento - Manutenção
OIL
START
3 ccm
10 h
AIR-OIL
AIR-OIL
pistola para pontos com braço - Berner WPD SD
Copo de protecção por pedido
3. Normas de Segurança
• Com o objectivo de evitar danos, usar sempre protecção para os olhos e equipamento / roupa protectora.
• Prestar atenção para que a pressão de trabalho não exceda os 6,3 bar.
• Utilizar somente adaptadores de ar correctos, não desgastados e a prova de impacto.
• Não utilizar ferramentas pneumáticas em ambientes explosivos.
• Para um rendimento correcto da ferramenta assegure-se de que aplica um tamanho de mangueira e acessórios adequados.
• Desligar a máquina do ar antes de trocar ferramentas e acessórios.
• Nunca transportar a máquina pela mangueira.
• Não trocar nas peças em movimento.
• Manter a máquina longe do seu corpo quando está a trabalhar.
• Usar sempre protecção para os ouvidos.
SOMENTE USE A MAQUINA PARA AS APLICAÇÕES DESCRITAS,BERNER DECLINA AS CONSEQUENCIAS DE APLICAÇÕES QUE NÃO
ESTEJAM DE ACORDO COM AS NORMAS DE SEGURANÇA
4. Localização e Reparação de Avarias
Poderá reduzir o tempo de inactividade da sua máquina se localizar e reparar a avaria por si mesmo, antes de a enviar ao nosso centro de
serviços a cliente ou ao distribuidor:
• Comprovar que todos os componentes do compressor e as linhas de abastecimento de ar não apresentam fugas.
• Comprovar que a linha de abastecimento de ar não apresenta sujidade, água ou humidade.
• Comprovar que o mecanismo de impacto e o motor do ar comprimido não estão demasiado oleados.
• Comprovar que o compressor e a pressão estão como é requerido pela ferramenta.
Model Tool Speed Weight Inner Hose
Diameter
Max.
Pressure
Air Consumption
average – continuous
Air
Inlet
Noise
LpA
Vibration
[mm] [Rpm] [kg] [mm] [bar] [l/min] [inch] [dB(A)] [m/s2]
WPD SD Ø 8
model 78 F 2000 1.15 8 6.3 110 240 1/4“ FT 74.1 < 2.5
9 / 18 - © BERNER
1. Technische gegevens
2. Handleiding-Functie-Gebruik
OIL
START
3 ccm
10 h
AIR-OIL
AIR-OIL
Puntlasfrees - Berner WPD SD
Veiligheidskoppelingen op aanvraag
3. Veiligheidsvoorschriften
• Werkhandschoenen en veiligheidsbril dragen.
• Oorbeschermers dragen.
• Gebruik het gereedschap niet in ruimten waar kans is op is op ontploffi ngsgevaar.
• Machine niet op andere personen richten
• Defect of beschadigde slangen direct vervangen
• Draag de juiste werkkleding voor deze werkzaamheden
• Persluchtwerktuig mag niet in aanraking komen met stroombronnen.
• Op de druk letten, max. 6.3 bar.
• Persluchtwerktuig behoort niet in kinderhanden.
• Bewegende delen niet aanraken.
• Op reakie letten bij het werking stellen van het toestel, omdat dit tot verwondingen kan leiden bij gebruik in nauwe ruimten.
• Controleer de luchtslang verbindingen.
• Koppel de machine uitsluitend los wanneer de druk ervan af is, om ongelukken te voorkomen bij oncontroleerbare bewegingen van de luchtslang.
MACHINE UITSLUITEND VOOR DE GENOEMDE DOELEINDEN GEBRUIKEN, ANDERE TOEPASSINGEN RADEN WIJ U UITDRUKKELJIK AF. VOOR VER-
WONDIGEN EN/OF SCHADE TOEGEBRACHT DOOR HET NIET NALEVEN VAN DE VEILIGHEIDSVOORSCHRIFTEN, WORDT IEDERE AANSPRAKELIJK-
HEID OF WAARBORG AFGEWEZEN.
4. Storingen
• Voordat u een BERNER klantenservice gaat raadplegen, dient u bij storingen op de volgende punten te letten.
• controle van de compressor-prestaties en de luchtdoorvoer (luchtgebruik l/min. en slangdoorsnede moeten voldoen aan de technische
gegevens van het apparaat).
• perslucht controleren op stof, vuildelen en condens.
• te veel gesmeerde machine.
Model Tool Speed Weight Inner Hose
Diameter
Max.
Pressure
Air Consumption
average – continuous
Air
Inlet
Noise
LpA
Vibration
[mm] [Rpm] [kg] [mm] [bar] [l/min] [inch] [dB(A)] [m/s2]
WPD SD Ø 8
model 78 F 2000 1.15 8 6.3 110 240 1/4“ FT 74.1 < 2.5
Este manual sirve para los siguientes modelos
1
Tabla de contenidos
Idiomas:
Otros manuales de Perforar de Berner
Berner
Berner BID-S-1 Manual de usuario
Berner
Berner BACHDD-1 14,4V BC Manual de usuario
Berner
Berner BRD-S-1 Manual de usuario
Berner
Berner 170325 Manual del operador
Berner
Berner BACSD 14,4V Manual de usuario
Berner
Berner BACHDD-2 BL Manual de usuario
Berner
Berner BHD-3 Manual de usuario
Berner
Berner BDIAD-3-200 Manual de usuario
Berner
Berner BHD-2/24 SDS+ BC+2 Manual de usuario
Berner
Berner BPT-RD 10 SD QC Manual de usuario
Berner
Berner BHD-3 Manual de usuario
Berner
Berner BACSD-1 18V Manual de usuario
Berner
Berner BPT-IW COMPACT 1500 NL Manual de usuario
Berner
Berner BDIADW 2200-202 Manual de usuario
Berner
Berner BACHD-18V Manual de usuario
Berner
Berner BACD-1 12 V Manual de usuario
Berner
Berner RS25e Manual de operación y mantenimiento
Berner
Berner BHD 7-45 BOX Manual de usuario
Berner
Berner BHD-11 Manual de usuario
Berner
Berner 10471 Manual de usuario
