Bellelli B-FIX STANDARD Manual de usuario
1
B-FIX
STANDARD
IT. Seggiolino per Bicicletta - Sistema di montaggio al telaio
EN. Baby Seat for Bicycle - Frame Mounting System
FR. Porte Bébé pour Bicyclette - Fixation au Cadre
DE. Kindersitz - Fur Rahmenmotage
ES. Portabebé para Bicicletas - Fijación al Cuadro
PL. Dzieciecy Fotelik Rowerowy - System Montazu do Ramy
max 22 kg
max 48,5lbs

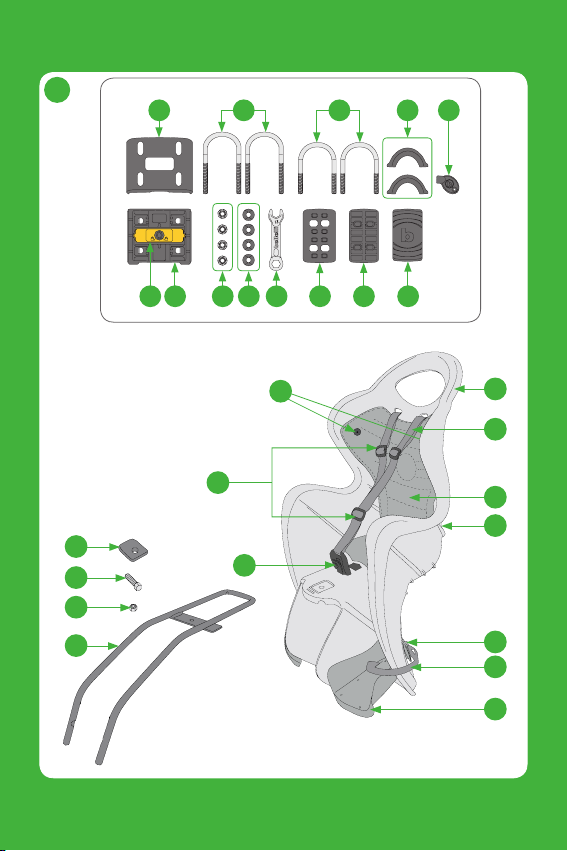

INCLUDED
2
A
22
25
15
18
24
14
16
27
26
23
20
19
21
17
1
7 8 96
4 52 3
10 11 12 13
3
12
13
3
8
9
11
13
8
9
3
C1 C2
11
4
3
8
9
4
3
8
9
C3 C4
28-30 mm
1.10”-1.18”
35-40 mm
1.37”-1.57”
31-34 mm
1.22”-1.33”
41-45 mm
1.61”-1.77”
B1
B4B3
B2
4
8
9
4
11
2
4
2
8
9
C5 C6
45-50 mm
1.77”-1.96”
40-45 mm
1.57”-1.77”
50-60 mm
1.96”-2.36”
45-50 mm
1.77”-1.96”
D
F
E
GH
5
1
2
L
1
1
2
M
I
O P Q
R S
T U
6
V Z
30°
washing
instructions
7
08
14
20
20
26
32
B-FIX
IT
EN
FR
DE
ES
PL
03IS
8
B-FIX STANDARD - IT
Congratulazioni e grazie per aver acquistato il nuovo seggiolino bici. Se desiderate informazioni su
altri prodotti Bellelli, consultate la nostra pagina web www.bellelli.com.
Le istruzioni valgono esclusivamente per i seggiolini posteriori Bellelli.
Prima del montaggio e dell’uso, leggere attentamente le rispettive istruzioni. Non montare il
seggiolino seguendo semplicemente le illustrazioni in copertina.
Conservare le istruzioni per un’eventuale consultazione futura.
AVVERTENZE
ATTENZIONE: Il seggiolino è stato progettato esclusivamente per il trasporto di un bambino. Non
appesantire il seggiolino con ulteriori carichi. Gli eventuali carichi da trasportare devono essere
posizionati sulla parte anteriore della bicicletta, utilizzando altri supporti, ad esempio un portapacchi
anteriore.
ATTENZIONE: è proibita qualunque modica al seggiolino ed ai suoi supporti. Il produttore o il
commerciante declinano ogni responsabilità per eventuali danni derivanti da modiche.
ATTENZIONE: La manovrabilità della bicicletta può essere inuenzata in modo signicativo dalla
presenza di un bimbo sul seggiolino, soprattutto per quanto riguarda l’equilibrio, la sterzata e la
frenata.
ATTENZIONE: Non lasciare mai la bicicletta incustodita con un bambino sul seggiolino.
ATTENZIONE: Non utilizzare mai il seggiolino nel caso una qualunque delle sue componenti e/o di
quelle della bicicletta siano difettose o mancanti. Contattare il produttore o rivenditore per procurarsi
eventuali pezzi di ricambio. A seguito di incidenti, sostituire il seggiolino in ogni sua parte, sebbene
non mostri danni evidenti.
INFORMAZIONI GENERALI SUL MONTAGGIO
Il seggiolino posteriore per bambini per biciclette va montato dietro al guidatore.
Installare il seggiolino nella direzione di marcia.
Il ssaggio si adatta a telai a sezione rotonda nonché ad una varietà di telai sezione ovale. Leggere
attentamente il paragrafo “Montaggio del supporto”.
Il seggiolino è dotato di un sistema di montaggio tramite forcella di supporto con staffa ad archetto
saldata.
Utilizzare il seggiolino per biciclette 26 “- 28”, che supportano carichi supplementari da almeno 27 kg
(59,5 lb). Consultare il manuale della bicicletta o il proprio rivenditore di ducia.
Allacciare sempre la cintura di sicurezza al bambino e le cinghie dei poggiapiedi. Vericare
accuratamente che il bambino sia adeguatamente assicurato al seggiolino. Leggere attentamente il
paragrafo “Mettere a sedere il bambino sul seggiolino”.
Montare il seggiolino inclinandolo all’indietro. Inclinarlo leggermente verso il retro, per trattenere
meglio il bambino.
Dopo il montaggio del seggiolino, controllare periodicamente la bicicletta, prestando particolare
attenzione ai pneumatici, ai freni e ai fanali.
INFORMAZIONI GENERALI SULL’UTILIZZO
Prima di utilizzare il prodotto, informarsi sul codice stradale del paese in cui verrà utilizzato.
IT IT
9
Il seggiolino posteriore per bambini per biciclette deve essere installato dietro il guidatore ed è adatto
per bambini con un peso massimo di 22 kg (48,5 lb).
Vericare periodicamente che il peso del bambino non superi tale limite.
Da utilizzare solo per bambini (di età compresa tra 1 e 7 anni circa) in grado di stare seduti da soli e
senza aiuto per un periodo di tempo prolungato.
Vericare che la distanza tra il simbolo del baricentro stampato sui lati esterni del seggiolino e l’asse
della ruota posteriore sia inferiore ai 10 cm. Pericolo di ribaltamento.
Per la Germania vale, a differenza degli altri paesi, il seguente requisito:
Il seggiolino per bambini deve essere ssato in modo tale che i 2/3 della sua profondità o il
baricentro del seggiolino siano collocati tra l’asse della ruota posteriore e quello della ruota anteriore.
Non utilizzarlo su moto, scooter, motorini, biciclette da corsa e biciclette dotate di sospensioni. Non
utilizzare il seggiolino su biciclette elettriche. L’uso del seggiolino è consentito sulle biciclette a
pedalata assistita (Pedelec).
Vericare che nessun arto o nessun indumento del bambino o del guidatore restino impigliati nelle
parti mobili della bicicletta o del seggiolino (ad esempio nei freni). Usare una sella imbottita o una
sella provvista di molle interne. Controllare quest’aspetto man mano che il bambino cresce.
Vericare che il bambino non riesca ad inlare né le dita né i piedi nei raggi della ruota. Usare una
copertura per la sella o una sella provvista di molle interne.
Vericare che il bambino non riesca ad inlare né le dita né i piedi nei raggi della ruota. Si consiglia
l’utilizzo di un parafango. Vericare che il bambino non riesca a raggiungere componenti taglienti o
appuntite (ad esempio cavi slacciati dei freni).
Vericare che il bambino sia vestito adeguatamente con indumenti più pesanti di quelli del guidatore
e sia convenientemente protetto in caso di pioggia.
Fate indossare al bambino un casco omologato di misura adeguata (in alcuni paesi l’ uso del casco è
obbligatorio; consultare il codice stradale del paese in cui verrà utilizzato).
Non trasportare mai due bambini contemporaneamente.
Il guidatore della bicicletta deve avere almeno 16 anni.
Allacciare tutte le cinture, anche se non si trasporta nessun bambino.
Vericare che le cinture non urtino le ruote o le altre parti mobili della bicicletta, sia che il bambino sia
a bordo sia che non lo sia.
Vericare sempre, prima di mettere a sedere il bambino sul seggiolino che quest’ultimo non scotti(ciò
può vericarsi per esempio se il seggiolino è stato esposto alla luce solare diretta).
Smontare il seggiolino dalla bicicletta ogniqualvolta lo si deve trasportare attaccato all’esterno di
un veicolo (sul tettuccio di un automobile, su un rimorchio o sul retro di una roulotte). Il usso d’aria
potrebbe danneggiare il seggiolino o gli attacchi alla bicicletta causando un incidente.
MONTAGGIO DEL SEGGIOLINO
ATTENZIONE: Non eseguire le operazioni di montaggio quando il bambino è seduto sul seggiolino.
Togliere il portapacchi posteriore dalla bicicletta, se esso intralcia il montaggio del seggiolino.
Montaggio del supporto
Individuare sul telaio della bicicletta la posizione più adatta per il ssaggio del supporto (7).
Osservare le gure C1, C2, C3, C4, C5 e C6 ed identicare i componenti necessari per il montaggio
del supporto in base al tipo di telaio. Conservare i componenti inutilizzati per una possibile modica
IT IT
10
della congurazione.
Entrambe le coppie di viti (2, 3) in ferro possono essere regolate in quattro diverse posizioni (Fig.
B1, B2, B3, B4). Scegliere la combinazione corretta in base al telaio e non fare confusione tra le due
coppie di viti.
Le combinazioni delle gure B2, B3 e B4 sono equivalenti.
Inserire in questo caso le due guarnizioni (4) sulle viti (2 o 3 secondo le dimensioni e la forma del
telaio), evitando di utilizzare la staffa ad archetto grande (13).
NOTA: La procedura corretta di montaggio prevede che i dadi, dopo essere stati avvitati, circondino
completamente il loro letto, in altre parole che non vi siano spazi all’interno dei dadi. Se ciò non
avviene, il supporto non è correttamente avvitato. Inoltre le viti, dopo il ssaggio del supporto e
l’inserimento della copertura, devono sporgere solo limitatamente (vedi g. E).
Posizionare il supporto (7) sul telaio della bicicletta, facendo attenzione a che le due aperture, che
serviranno per il successivo inserimento della forcella di sostegno,siano rivolte verso l’alto.
ATTENZIONE: Non montare il supporto sull’asta della sella.
ATTENZIONE: Mettere il supporto in direzione di marcia (pulsante giallo, orientato verso il lato
anteriore della bicicletta).
Stringere leggermente i dadi in modo uniforme (Fig. D). Il supporto deve scivolare liberamente lungo
l’asta. L’avvitamento denitivo avviene dopo aver stabilito la corretta posizione del seggiolino (come
descritto nel paragrafo seguente “Montaggio del seggiolino sulla bicicletta”).
ATTENZIONE: Vericare che il supporto non intralci i cavi dei freni e la leva del cambio.
Sistema di sicurezza/antifurto
Il supporto è dotato di un sistema di sicurezza/ antifurto che può essere attivato con l’aiuto di una
chiave (5) in dotazione. Se il sistema si trova in posizione di chiusura, non è possibile inserire o
disinserire la forcella di sostegno del seggiolino nel supporto.
Se il sistema si trova in posizione di apertura, è possibile inserire o disinserire la forcella di sostegno
del seggiolino nel supporto.
Per passare dalla posizione di apertura a quella di chiusura, inlare la chiave nella serratura (Fig. F)
e ruotarla di un quarto di giro in senso orario.
Per passare dalla posizione di chiusura a quella di apertura, inlare la chiave nella serratura (Fig. F)
e ruotarla di un quarto di giro in senso antiorario.
Montaggio della forcella di sostegno sul seggiolino.
Capovolgere il seggiolino.
Posizionare il gancio a U della forcella di sostegno (17) sotto la sporgenza del seggiolino (Fig. G).
Posizionare il componente in ferro nell’apposita sede.
Allineare l’apertura della staffa ad archetto saldata a quella del seggiolino.
Inlare il bullone (15) attraverso la piastra base di ssaggio (14), l’apertura del seggiolino e la staffa
ad archetto saldata.(Fig. H). Stringere completamente il dado (Fig. I).
Montaggio del seggiolino sulla bicicletta
Accertarsi che il blocco del supporto si trovi in posizione di “apertura”.
Tenere premuto il pulsante giallo (6) sul supporto ed inserire la forcella di sostegno (17) nelle
aperture situate sul lato superiore del supporto (Fig. L).
IT IT
