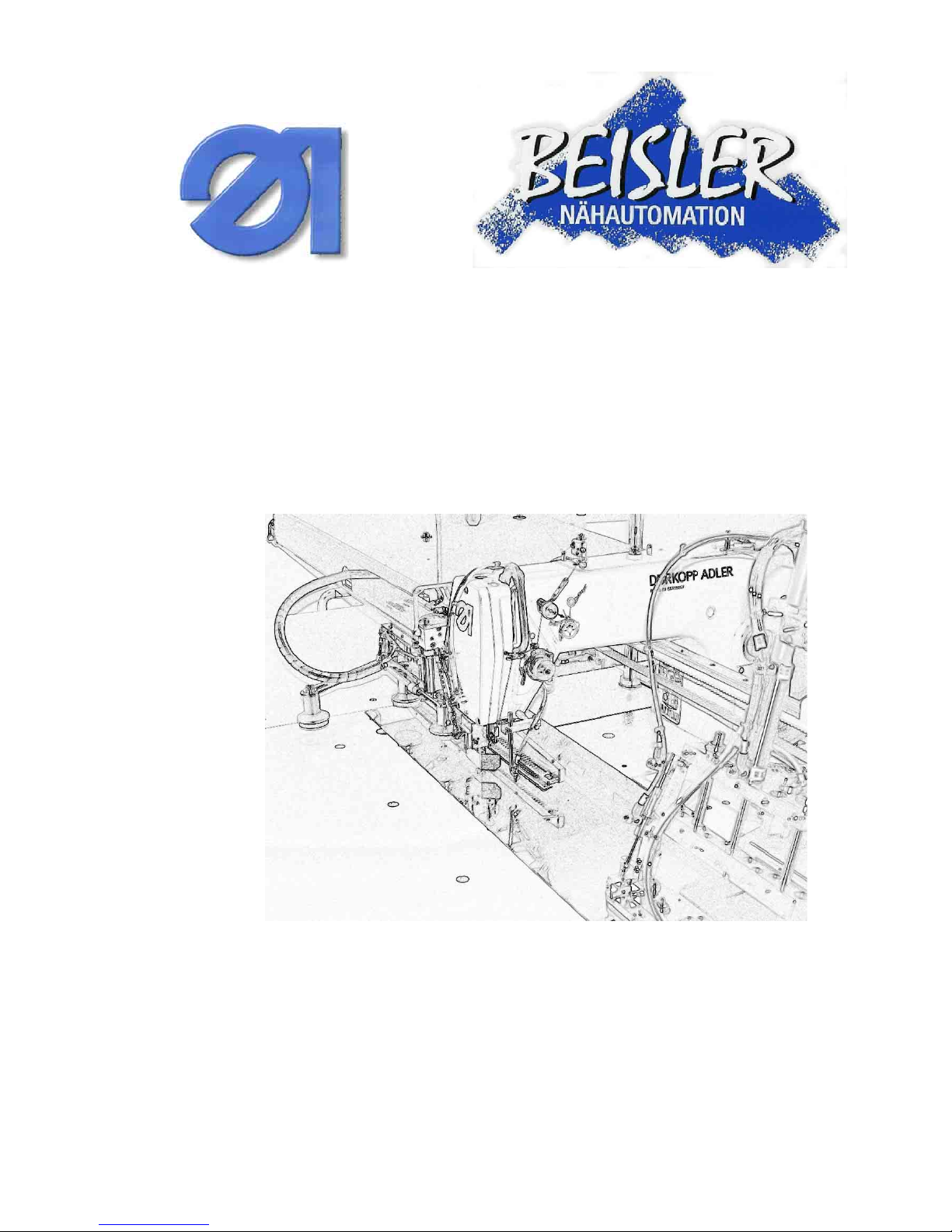

Beisler 2110/5 Guía

Kurznaht Automat

SHORT SEAM AUTOMAT

2110/5 & 2111/5

Frohnradstr. 10 * D-63768 Hösbach * Tel.-Nr. Service: (0 60 21) 50 19 40 * Fax: (0 60 21) 50 19 10

TEILELISTE

SPARE PART LIST

ERSATZTEILE BESTELLUNG/ SPARE PART ORDER

E-mail: [email protected]

Stand 04.10.2007

DocNr.:DOC 000017 / Version 1

14.02.200

BENNENUNG TAFEL

PAGE NAME

TISCHTEILE 1 TABLE PARTS

OBERTEILAUFHÄNGUNG 2 SEWING HEAD SUSPENSION

OBERTEIL 3 SEWING HEAD

ABDECKUNG 4 COVER PLATE

ANTRIEB 5 DRIVE

EINLEGETISCH KURZ 6 LOADING TABLE SHORT

EINLEGETISCH LANG 7 LOADING TABLE LONG

TRANSPORT 8 FEED

KLAMMERTRANSPORT 9+10 CLAMP FEED

KLAMMER 11 CLAMP

FADENFÄNGER 12 THREAD CATCHER

VENTILVERTEILUNG 13 VALVE BLOCK

HUBTISCH 14 LIFTING TABLE

HUBTISCHABSENKUNG 15 LIFTING TABLE LOWERING DEVICE

SCHIEBETISCH 16 SLIDING TABLE

EINLEGESTATION 17 LOADING STATION

EINLEGESTATION KURZ 18 LOADING STATION SHORT

EINLEGESTATION LANG 19 LOADING STATION LONG

STEUERUNG 20 CONTROL

ETIKETTENZUFÜHRUNG 21 DEVICE AUTOMATIK LABEL

INSERTING

MARKIERUNGSLEUCHTE 22 POSITIONING LIGHT

OBERTEIL BEISLER 23 SEWING HEAD BEISLER

ANTRIEB BEISLER 24 DRIVE BEISLER

OBERTEIL BEISLER KETTENSTICH 25 SEWING HEAD BEISLER CHAIN STITCH

OBERTEIL DA KETTENSTICH 26 SEWING HEAD DA CHAIN STITCH

OBERTEIL DA STEPPSTICH SEWING HEAD DA LOCK STITCH

OBERTEIL DA KETTENSTICH SEWING HEAD DA CHAIN STITCH

INHALTSVERZEICHNIS 2110/& 2111/

63 64

36 54

Tafel 1 TISCHTEILE 2111

NR.

No.

STÜCK

PIECE

ARTIKEL NR.

ARTICLE NO. BEZEICHNUNG NAME NR.

No.

STÜCK

PIECE

ARTIKEL NR.

ARTICLE NO. BEZEICHNUNG NAME

1 1 9765-00-2111 Tischgestell table frame 41 2 DIN 912 M6x12 Zylinderschraube cylinder screw

2 1 9775-00-2111 TISCHPLATTE table plate 42 4 Spannstift_DIN_148

Spannstift locking pin

3 1 Taschenbeutelklem

Taschenbeutelklemme-2111 43 2 DIN 912 M8x20 Zylinderschraube cylinder screw

4 1 9776-00-2111 TISCHPLATTE table plate 44 2 Spannstift_DIN_148

Spannstift locking pin

5 1 9772-00-2111 Grundplatte base plate 45 2 DIN 912 M6x30 Zylinderschraube cylinder screw

6 2 9742-00-2111 Halter holder 46 2 DIN 912 M6x20 Zylinderschraube cylinder screw

7 4 006586-00 Stellfuß - Stellplatz set foot 47 2 DIN 912 M6x8 Zylinderschraube cylinder screw

8 1 9801-00-2111 Distanzplatte distance plate 48 2 DIN 912 M3x10 Zylinderschraube cylinder screw

9 1 9796-00-2111 Gleitblech slide plate 49 25 DIN 965-M4x16 Senkschraube countersunk screw

10 1 9773-00-2111 TISCHPLATTE table plate 50 4 DIN 934-M12 Sechskantmutter nut

11 2 9797-00-2111 Halter holder 51 8 DIN 9021 10-5 Scheibe washer

12 1 9798-00-2111 LEISTE ledge 52 8 DIN 933-M10x20 Sechskantschraube screw

13 1 1600439-00 Klemme clamp 53 1 Kerbstift_DIN_1474-

Kerbstift notched taper pin

14 4 1600455-00 Gummipuffer rubber stopper 54 2 DIN 912 M6x35 Zylinderschraube cylinder screw

15 1 9463-00-2110 Winkel angle 55 2 DIN 912 M6x25 Zylinderschraube cylinder screw

16 1 1600431-00 Klemme clamp 56 2 DIN 125 A6,4 Scheibe washer

17 1 1600434-00 Klemme clamp 57 2 DIN 912 M3x20 Zylinderschraube cylinder screw

18 1 007889-00 Rohr tube 58 4 DIN 9021-6,4 Scheibe washer

19 1 1600435-00 Fussklemme foot clamp 59 2 DIN 7991 M8x35 Senkschraube countersunk screw

20 6 1400343-00 Verschraubung screw joint 60 2 Scheibe_DIN_9021

Scheibe washer

21 4 1900541-00 Haftmagnet magnet 61 2 DIN 934 M8 Sechskantmutter nut

22 1 2400818-00 Schubfach mit Halter drawer with holder 62 2 DIN 6912 M6x8 Zylinderschraube cylinder screw

23 4 2500873-00 Rohrkappe pipe cap 63 1 9846-00-1911 Winkel angle

24 1 2500871-00 Rohrkappe pipe cap 64 1 1200274-00 Druckregler pressure regulator

25 1 7230-00-2161 Halter holder 65 1 1400341-00 Verschraubung screw joint

26 1 003716-01 Ablage rack 66 2 DIN 912 M4x8 Zylinderschraube cylinder screw

27 1 008231-01 Schutzbügel guard stirrup 67 4 002379-00 Luftdüse air jet

28 1 1600447-00 Klemme clamp 68 3 2100535-00 Befestigungssockel fastening socket

29 2 009044-00 Halter holder 69 3 DIN 912 M4x6 Zylinderschraube cylinder screw

30 1 009067-00 Fusstrittplatte foot threadle plate

31 1 8199-00-2113 Schraube screw

32 1 2500910-00 Schalter switch

33 1 2100697-02 Lichleiter Verstärker fiber light amplifier

34 1 1700491-00 Ölkannenhalter oilcan holder

35 1 DIN 9021-4,3 Scheibe washer

36 1 DIN 912 M4x10 Zylinderschraube cylinder screw

37 2 DIN 912 M5x12 Zylinderschraube cylinder screw

38 8 DIN 912 M6x16 Zylinderschraube cylinder screw

39 4 DIN 1587 M6 Hutmutter cap nut

40 4 DIN 965-M6x25 Senkschraube countersunk screw

TISCHTEILE

Taschenbeutelklemme-2111

XX 2111

DIN 965-M4x12

1000227.00

1400343-00

008466.00

009667.00

008467-00

DIN 912-M3x6

Tafel 2 OBERTEILAUFHÄNGUNG 2111

NR.

No.

STÜCK

PIECE

ARTIKEL NR.

ARTICLE NO. BEZEICHNUNG NAME NR.

No.

STÜCK

PIECE

ARTIKEL NR.

ARTICLE NO. BEZEICHNUNG NAME

1 12 DIN 934 M10 Sechskantmutter nut

2 8 DIN 7349 10,5 Scheibe washer

3 2 DIN 913 M10x80 Gewindestift set screw

4 2 1600499-00 Buchse bushing

5 4 DIN 912 M6x16 Zylinderschraube cylinder screw

6 4 DIN 125 A6,4 Scheibe washer

7 2 009766-01 Träger holder

8 2 9771-00-2111 Lagerbock bearing bracket

9 1 9770-00-2111 Welle shaft

10 1 DIN 137 B6 Federscheibe lock washer

11 1 DIN 923 M6x6 Flachkopfschraube pan-haed screw

12 1 9767-00-2111 Stütze support

13 2 DIN 913 M10x100 Gewindestift set screw

14 1 DIN 934 M8 Sechskantmutter nut

15 1 DIN 6340 8,4 Scheibe washer

16 1 9769-00-2111 Bolzen bolt

17 1 1600502-00 Gummipuffer rubber stopper

18 1 9768-00-2111 Winkel square

19 2 DIN 912 M6x12 Zylinderschraube cylinder screw

20 2 010405-00 Stehbolzen stay bolt

21 2 DIN 913 M10x30 Gewindestift set screw

Tafel 2 OBERTEILAUFHÄNGUNG 2111 - 5

18 10

Tafel 3 OBERTEIL 2111
