BASETech 2139577 Manual de usuario
Bedienungsanleitung
Digital-Multimeter
Best.-Nr. 2139577 Seite 2 - 20
Operating Instructions
Digital multimeter
Item No. 2139577 Page 21 - 39
Notice d’emploi
Multimètre numérique
N° de commande 2139577 Page 40 - 58
Gebruiksaanwijzing
Digitale multimeter
Bestelnr. 2139577 Pagina 59 - 77
Inhaltsverzeichnis
Seite
1. Einführung...........................................................................................................................3
2. Symbol-Erklärung................................................................................................................4
3. Bestimmungsgemäße Verwendung ....................................................................................5
4. Lieferumfang .......................................................................................................................6
5. Sicherheitshinweise.............................................................................................................6
6. Produktbeschreibung ..........................................................................................................8
7. Einzelteilbezeichnung..........................................................................................................9
8. Display-Angaben und Symbole.........................................................................................10
9. Messbetrieb.......................................................................................................................11
a) Spannungsmessung „V“.............................................................................................11
b) Widerstandsmessung.................................................................................................12
c) Durchgangsprüfung....................................................................................................13
d) Temperaturmessung ..................................................................................................13
e) Berührungslose AC-Spannungsprüfung „NCV“..........................................................14
10. SELECT-Taste ..................................................................................................................15
11. HOLD-Funktion .................................................................................................................15
12. Automatische Abschaltung ..............................................................................................15
13. Batterietest beim Einschalten............................................................................................15
14. Wartung und Reinigung.....................................................................................................16
a) Allgemein....................................................................................................................16
b) Reinigung...................................................................................................................16
c) Einsetzen und Wechseln der Batterien ......................................................................17
15. Entsorgung........................................................................................................................18
a) Allgemein....................................................................................................................18
b) Entsorgung von gebrauchten Akkus...........................................................................18
16. Behebung von Störungen..................................................................................................19
17. Technische Daten..............................................................................................................20
2
1. Einführung
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieses Produkts.
Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als
Anwender diese Bedienungsanleitung beachten!
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinwei-
se zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses
Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum
Nachlesen auf!
Bei technischen Fragen wenden Sie sich bitte an:
Deutschland: www.conrad.de
Österreich: www.conrad.at
Schweiz: www.conrad.ch
3
2. Symbol-Erklärung
Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesund-
heit besteht, z.B. durch einen elektrischen Schlag.
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser
Bedienungsanleitung hin, die unbedingt zu beachten sind.
DasPfeil-Symbolistzunden,wennIhnenbesondereTippsundHinweisezurBedie-
nung gegeben werden sollen.
Dieses Gerät ist CE-konform und erfüllt die erforderlichen europäischen Richtlinien
Schutzklasse 2 (doppelte oder verstärkte Isolierung)
CAT II Messkategorie II für Messungen an elektrischen und elektronischen Geräten, welche
über einen Netzstecker mit Spannung versorgt werden. Diese Kategorie umfasst auch
alle kleineren Kategorien (z.B. CAT I zur Messung von Signal- und Steuerspannungen).
CAT III Messkategorie III für Messungen in der Gebäudeinstallation (z.B. Steckdosen oder
Unterverteilungen). Diese Kategorie umfasst auch alle kleineren Kategorien (z.B. CAT
II zur Messung an Elektrogeräten). Der Messbetrieb in CAT III ist nur mit Abdeckkap-
pen über den Messspitzen zulässig.
CAT IV Messkategorie IV für Messungen an der Quelle der Niederspannungsinstallation (z.B.
Hauptverteilung, Haus-Übergabepunkte der Energieversorger etc.).
Erdpotential
4
3. Bestimmungsgemäße Verwendung
• Messen und Anzeigen der elektrischen Größen im Bereich der Messkategorie CAT III (bis
max. 600 V gegen Erdpotential, gemäß EN 61010-1) und allen niedrigeren Kategorien. Das
Messgerät darf nicht in der Messkategorie CAT IV eingesetzt werden.
• Messen von Gleich- und Wechselspannungen bis max. 600 V
• Messen von Widerständen bis 20 MOhm
• Akustische Durchgangsprüfung
• Berührungslose 230 V/AC-Spannungsprüfung
• Temperaturmessung von -40 bis +300 °C / 572 °F
Der Betrieb ist nur mit dem angegebenen Batterietyp zulässig.
Das Messgerät darf im geöffneten Zustand, mit geöffnetem Batteriefach oder fehlendem Batte-
riefachdeckel nicht betrieben werden. Messungen in Feuchträumen bzw. unter widrigen Umge-
bungsbedingungen sind nicht zulässig.
VerwendenSiezumMessennurMessleitungenbzw.Messzubehör,welcheaufdieSpezikati-
onen des Multimeters abgestimmt sind.
Widrige Umgebungsbedingungen sind:
• Nässe oder hohe Luftfeuchtigkeit,
• Staub und brennbare Gase, Dämpfe oder Lösungsmittel,
• Gewitter bzw. Gewitterbedingungen wie starke elektrostatische Felder usw.
Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produktes, au-
ßerdem ist dies mit Gefahren wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden.
Das gesamte Produkt darf nicht geändert bzw. umgebaut werden!
Lesen Sie die Bedienungsanleitung sorgfältig durch, und bewahren Sie diese für späteres Nach-
schlagen auf.
Die Sicherheitshinweise sind unbedingt zu beachten!
5
4. Lieferumfang
• Multimeter
• 2 Stk 1,5V–Batterien AAA, LR3, Micro
• Sicherheitsmessleitungen mit aufgesteckten CAT III Abdeckkappen
• K-Typ-Temperaturfühler (-40 bis +300 °C)
• Bedienungsanleitung
1Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter
oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.
5. Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und
die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung
nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sach-
schäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleis-
tung/Garantie.
• Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreien Zustand verlas-
sen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustel-
len, muss der Anwender die Sicherheitshinweise und Warnvermerke beachten,
die in dieser Gebrauchsanweisung enthalten sind.
• Aus Sicherheits- und Zulassungsgründen ist das eigenmächtige Umbauen und/
oder Verändern des Gerätes nicht gestattet.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die
Sicherheit oder den Anschluss des Gerätes haben.
• Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände!
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Ver-
bandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und
Betriebsmittel zu beachten. In Schulen und Ausbildungsein- richtungen, Hobby-
und Selbsthilfewerkstätten ist der Umgang mit Messgeräten durch geschultes
Personal verantwortlich zu überwachen.
6
• Die Spannung zwischen den Anschlusspunkten des Messgeräts und Erdpotential
darf 600 V (DC/AC) in CAT III nicht überschreiten.

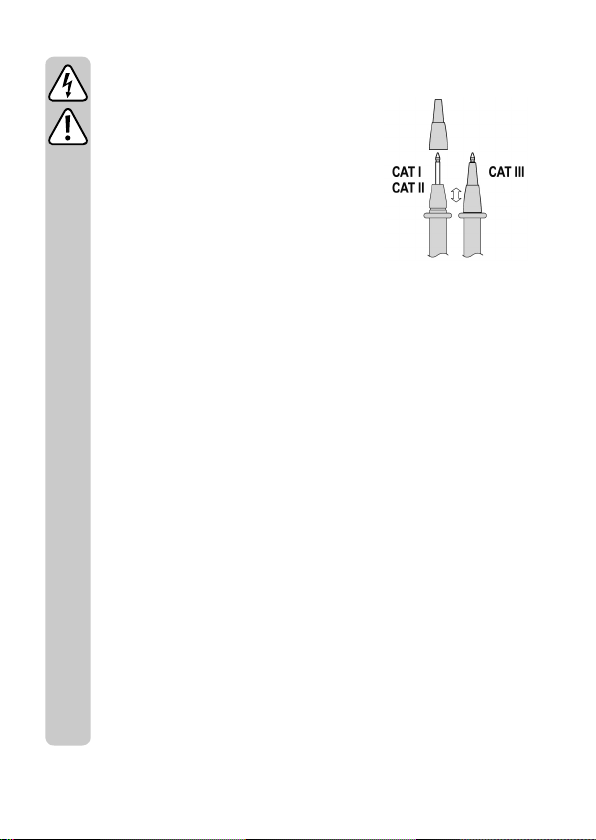

• Bei Verwendung der Messleitungen ohne Abdeck-
kappen dürfen Messungen zwischen Messgerät
und Erdpotential nicht oberhalb der Messkategorie
CAT II durchgeführt werden.
• Bei Messungen in der Messkategorie CAT III
müssen die Abdeckkappen auf die Messspitzen
gesteckt werden, um versehentliche Kurzschlüsse
während der Messung zu vermeiden.
• Stecken Sie die Abdeckkappen auf die Messspit-
zen, bis diese Einrasten. Zum Entfernen ziehen Sie
die Kappen mit etwas Kraft von den Spitzen.
• Vor jedem Wechsel des Messbereiches sind die Messspitzen vom Messobjekt
zu entfernen.
• Seien Sie besonders Vorsichtig beim Umgang mit Spannungen >33 V Wechsel-
(AC) bzw. >70 V Gleichspannung (DC)! Bereits bei diesen Spannungen können
Sie bei Berührung elektrischer Leiter einen lebensgefährlichen elektrischen
Schlag erhalten.
• Überprüfen Sie vor jeder Messung Ihr Messgerät und deren Messleitungen auf
Beschädigung(en). Führen Sie auf keinen Fall Messungen durch, wenn die schüt-
zende Isolierung beschädigt (eingerissen, abgerissen usw.) ist.
• Messkabel haben einen Verschleißindikator. Bei einer Beschädigung wird eine
zweite, andersfarbige Isolierschicht sichtbar. Das Messzubehör darf nicht mehr
verwendet werden und muss ausgetauscht werden.
• Um einen elektrischen Schlag zu vermeiden, achten Sie darauf, dass Sie die zu
messenden Anschlüsse/Messpunkte während der Messung nicht, auch nicht indi-
rekt, berühren. Über die fühlbaren Griffbereichsmarkierungen an den Messspitzen
darf während des Messens nicht gegriffen werden.
• Verwenden Sie das Multimeter nicht kurz vor, während oder kurz nach einem
Gewitter (Blitzschlag! / energiereiche Überspannungen!). Achten Sie darauf, dass
ihre Hände, Schuhe, Kleidung, der Boden, Schaltungen und Schaltungsteile usw.
unbedingt trocken sind.
• Vermeiden Sie den Betrieb in unmittelbarer Nähe von:
- starken magnetischen oder elektromagnetischen Feldern
- Sendeantennen oder HF-Generatoren.
Dadurch kann der Messwert verfälscht werden.
7
• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so
ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu
sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist,
wenn:
- das Gerät sichtbare Beschädigungen aufweist,
- das Gerät nicht mehr arbeitet und
- nach längerer Lagerung unter ungünstigen Verhältnissen oder
- nach schweren Transportbeanspruchungen.
• Schalten Sie das Messgerät niemals gleich dann ein, wenn dieses von einem
kalten in einen warmen Raum gebracht wird. Das dabei entstandene Kondens-
wasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät unein-
geschaltet auf Zimmertemperatur kommen.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen; dieses könnte für Kin-
der zu einem gefährlichen Spielzeug werden.
• Beachten Sie auch die Sicherheitshinweise in den einzelnen Kapiteln.
6. Produktbeschreibung
Die Messwerte werden am Multimeter (im folgenden DMM genannt) in einer Digitalanzeige dar-
gestellt. Die Messwertanzeige des DMM umfasst 4000 Counts (Count = kleinster Anzeigewert).
Das DMM stellt den passenden Messbereich automatisch ein (AUTO-Range). Das Messgerät
ist sowohl im Hobby- als auch im professionellen Bereich (bis CAT III 600 V) einsetzbar.
Die einzelnen Messfunktionen werden über einen Drehschalter angewählt.
Das DMM wird über Drehschalter-Position „OFF“ ein und ausgeschaltet. Schalten Sie das
Messgerät bei Nichtgebrauch immer aus.
Bevor Sie mit dem Messgerät arbeiten können, muss erst die beiliegenden Batterien eingesetzt
werden.
Setzen Sie die Batterie wie im Kapitel „Reinigung und Wartung“ beschrieben ein. Zur Spannungs-
versorgung werden zwei AAA 1,5V-Batterie benötigt. Diese sind im Lieferumfang enthalten.
8
7. Einzelteilbezeichnung
1 Berührungsloser Spannungsdetektor
2 LC-Display
3 SELECT-Taste zur Funktionsumschaltung
4 Drehschalter
5 COM-Messbuchse (Bezugspotential)
6 V-Ohm-Durchgang-Temperatur-Messbuchse
7 Batteriefach (Rückseite)
8 HOLD-Taste
9
8. Display-Angaben und Symbole
AUTO Automatische Messbereichswahl
OL Overload Überlauf; der Messbereich wurde überschritten
Batteriewechselsymbol; bitte Batterie schnellstmöglich wechseln
Blitzsymbol bei Spannungsmessungen
Symbol für den akustischen Durchgangsprüfer
AC Wechselspannung
DC Gleichspannung
mV Milli-Volt
V Volt (Einheit der elektrischen Spannung)
Ω Ohm(EinheitdeselektrischenWiderstandes)
kΩ Kilo-Ohm(exp.3)
MΩ Mega-Ohm(exp.6)
°C Einheit der Temperatur
°F Einheit der Temperatur
COM Bezugspotential
H Symbol für aktive Hold-Funktion
NCV Berührungslose Wechselspannungserkennung
10
Este manual sirve para los siguientes modelos
1
Tabla de contenidos
Idiomas:
Otros manuales de Multímetro de BASETech
Manuales populares de Multímetro de otras marcas
Gossen MetraWatt
Gossen MetraWatt METRAmax 6 Manual de usuario
PeakTech
PeakTech 4000 Manual de uso y cuidado
YOKOGAWA
YOKOGAWA 90050B Manual de usuario
Gossen MetraWatt
Gossen MetraWatt METRALINE DMM16 Manual de usuario
Fluke
Fluke 8846A Manual de operación y mantenimiento
Tempo Communications
Tempo Communications MM200 Manual de usuario
