Avidsen 100731 Manual de usuario
100731
FR Kit centrale d’alarme GSM
www.avidsen.com
V7
EMERGENCY
BATTERY
100m
App
100dB
FR 2
Lire attentivement le mode d'emploi avant de procéder à l'installation.
En cas de problème ou pour tout renseignement, les techniciens de l'assistance Smarthome
sont à votre disposition.
Nous nous réservons le droit de modifier les caractéristiques techniques, fonctionnelles et
esthétiques en fonction des améliorations apportées à nos produits.
AVERTISSEMENTS
• Ne pas laisser les enfants manipuler le produit.
• Respecter tous les avertissements contenus dans le présent manuel. Il est important de res-
pecter toutes les instructions d'utilisation et d'entretien correspondant au présent appareil en
vue de son bon fonctionnement.
• Afin de réduire les risques d'incendie ou d'électrocution, ne pas laisser la centrale ou l'alimen-
tation entrer en contact avec de l'eau ou de l'humidité.
•
L'alimentation électrique doit correspondre aux instructions du présent manuel et doit être
conforme aux informations notées sur l'adaptateur de l'alimentation.
• Veiller à ne pas endommager les câbles d'alimentation : éviter d'approcher d'autres appareils,
d'écraser, de coincer les câbles, ou tout autre geste pouvant les endommager.
•
Si l'appareil ne doit pas être utilisé pendant une longue durée, débrancher les adaptateurs
d'alimentation du 230 V.
• Veiller à ne pas laisser entrer de liquide ou de petits objets dans l'appareil.
• Ne pas tenter d’ouvrir ou modifier le produit, cela annulerait sa garantie.
REMARQUE IMPORTANTE : si, aux abords de locaux protégés, l'alarme est activée, NE PAS
ENTRER. Il existe un risque d'intrusion ou d'incendie. Il est conseillé de se rendre chez un voisin
pour appeler les services d'urgence compétents (police, pompiers).
PRÉCAUTIONS D'UTILISATION
Avant d'installer l'appareil, il est important de vérifier les points suivants :
• Ne pas l'installer en situation d'humidité, de température, de risque de corrosion ou de pous-
sière extrêmes.
• Ne pas exposer directement à la lumière du soleil, à la pluie ou à une forte humidité.
• Ne pas brancher l'appareil à une multiprise ou à une rallonge.
•
Ne pas installer à proximité d'autres appareils électroniques, comme un ordinateur, une télévision
ou un enregistreur vidéo.
•
Ne pas installer à proximité de produits chimiques acides, d'ammoniaque ou d'une source
d'émission de gaz toxiques.
• Ne pas nettoyer avec un produit abrasif ou corrosif. Utiliser un chiffon légèrement humide avec
de l'eau savonneuse.
• Débrancher l'appareil s'il n'est pas utilisé pendant une longue durée.
3FRFR
PRÉSENTATION
Ce système d’alarme a été conçue pour s'adapter aux lieux à protéger. Pour cela, il est indis-
pensable de bien évaluer l'installation des différents capteurs afin de protéger le lieu concerné
de manière sure et efficace. Ce kit d'alarme peut être contrôlé par télécommande, clavier sans
fil ou téléphone (SMS, appel téléphonique ou application). Il est possible d’y relier à différents
capteurs sans fil, comme les détecteurs de mouvement (PIR), capteurs sur porte et/ou fenêtre,
alarme intérieure et extérieure, caméra IP, (accessoires vendus séparément).
Pour effectuer une installation correcte, veuillez suivre les instructions suivantes. Les explications
concernant la centrale, les branchements, les capteurs et leur programmation sont détaillées
dans le présent manuel.
AVANTAGES
• Sans fil : il est possible d'installer l’alarme à tout moment, sans effectuer de travaux de maçon-
nerie, avec une zone de couverture de 100 mètres en espace ouvert.
• GSM : le contrôle à distance complet constitue une solution efficace (possibilité de paramétrer
5 numéros de téléphone à appeler et 5 numéros auxquels envoyer un SMS).
•
Modulable : la centrale d'alarme peut être complétée avec 100 autres accessoires (99 capteurs,
5 télécommandes), ce qui permet à l'utilisateur de réaliser sa propre installation en fonction
de ses exigences.
• Activation/Désactivation réglable à distance par SMS, appel téléphonique ou Application (IOS
et Android).
• Sirène intégrée (100 dB).
• Batterie de sauvegarde intégrée
• Système d'alerte par SMS en cas d'absence de réseau électrique et de batterie faible.
• Alarme d'urgence « SOS ».
• Interrupteur de sécurité inviolable.
• Surveillance audio avec contrôle à distance.
FR 4
CONTENU
1 Centrale d'alarme
2 Capteur PIR sans fil
3 Télécommande
4 Détecteur d’ouverture
sans fil porte/fenêtre
5 Adaptateur
230 VCA/12 VCC
6 Support en plastique
pour fixer le capteur
PIR
7 Vis
8 Chevilles
1x1
6x1 7x2
8
x2
4x1
3x2
5x1
2x1
5FRFR
DESCRIPTION DU PRODUIT
Centrale d'alarme
REMARQUE IMPORTANTE : La centrale doit être exclusivement utilisée avec l'adaptateur fourni (à
utiliser exclusivement à l'intérieur de l'habitation). NE JAMAIS COUPER LE CÂBLE.
1 Témoin LED (État)
2 Témoin LED (Alimentation/
Signal GSM)
3 Bouton SOS
4 Panneau
5 Base
6 Microphone
7 Logement carte SIM
8 Bouton Connexion
9 Bouton Marche/Arrêt
10 Alimentation
11 Interface USB (mise à niveau
micrologiciel)
1
4
6
3
2
7
8
9
10
11
5
Télécommande
1 Témoin LED
2 Bouton Désactiver
3 Bouton SOS
4 Bouton Mode accueil
5 Bouton Activer
1
25
43
SIM
FR 6

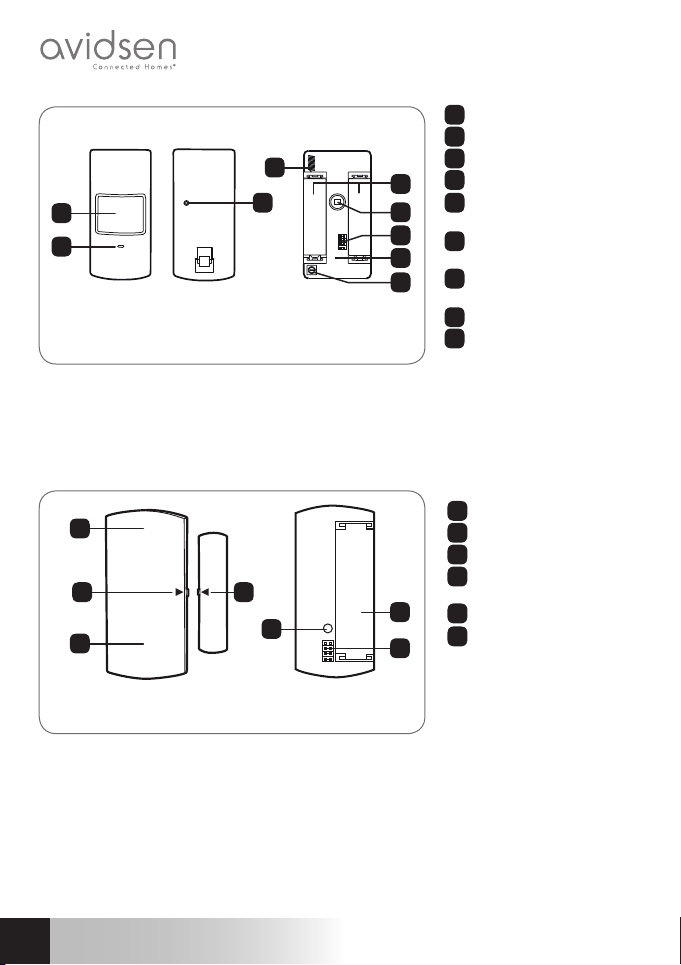

*SYSTÈME ANTI-SABOTAGE : lorsque la centrale est activée, si l'on tente d'ouvrir le boîtier,
l'interrupteur de sécurité intervient immédiatement en déclenchant l'alarme.
**Capteur infrarouge : détecte les mouvements de personnes. Ne pas toucher la surface.
1 Témoin LED
2 Fenêtre de détection
3 Bouton de connexion
4 Antenne
5 Système anti-
sabotage*
6 Témoin LED
de fonctionnement
7 Mode
de fonctionnement
8 Capteur infrarouge**
9 Logement piles AA,
1,5 V, LR6
Avant Arrière Affichage
PCB
Capteur PIR sans fil
1 Témoin LED
2 Aimant
3 Transmetteur
4 Système anti-
sabotage
5 Pile AA, 1,5 V, LR6
6 Mode
de fonctionnement
Avant Affichage
PCB
2 2
1
3
Détecteur d’ouverture sans fil porte/fenêtre
4
5
6
1
23
5
4
6
8
7
9
7FRFR
INSTALLATION DE LA CENTRALE
La centrale ne nécessite pas d'installation au mur, car elle est équipée d'une base lui permettant
d'être posée sur une surface plane. Placer la centrale à un endroit sûr, et vérifier que la réception
du signal GSM est suffisante.
INSTALLATION DU CAPTEUR PIR SANS FIL
Éviter d'installer le capteur près d'une fenêtre, de la climatisation, de sources de chaleur, de
froid ou d'un four. Ne pas l'exposer directement aux rayons du soleil et éviter les lieux où la
température change rapidement. Ouvrir le boîtier du PIR et retirer la languette afin d'activer les
batteries. Fixer le support à un mur avec les vis fournies et placer le capteur. Il est conseillé de
l'installer à une hauteur de 2,2 m au-dessus du sol. Régler le support pour modifier la distance
de détection et l'angle. Le capteur est plus sensible aux mouvements transversaux que verticaux.
Si deux capteurs sont installés dans un même endroit, régler leur position de manière à éviter
les interférences et fausses alarmes.
Essai
A C
B
Haut
Vue de
dessus
Vue
latérale
2,2 mètres au-
dessus du sol
• Après une minute d'auto-essai, appuyer sur le bouton d'essai situé à l'arrière. Se placer dans
le champ de détection et regarder le témoin LED pour s'assurer que le détecteur fonctionne.
• Le témoin LED s'allume une fois lorsqu'il détecte un mouvement du corps.
• Régler l'angle du détecteur en fonction de vos besoins.
Le détecteur de mouvement a la fonction d’économie d’énergie intelligente. Si le détecteur se
déclenche deux fois en 3 minutes, il se met en mode d’économie d’énergie. Pendant ce temps,
tout mouvement détecté ne générera pas d’alarme dans les 3 prochaines minutes, à moins qu’il
ne détecte pas de mouvement et il revient au mode de fonctionnement normal.
Remarque : si le détecteur est en mode d’économie d’énergie, il est recommandé de quitter
la pièce et de s’assurer que personne ne se déplace dans la zone de détection dans les 3
minutes, sinon il restera en mode d’économie d’énergie, le détecteur retournera au mode de
fonctionnement normal après 3minutes s’il ne détecte aucun mouvement.
FR 8
CENTRALE D'ALARME
Insérer la carte SIM dans le logement prévu à cet effet.
IMPORTANT : Avant d'utiliser la centrale en mode GSM, il
faut acquérir une carte SIM fonctionnant dans une gamme
de fréquences de 850/900/1800/1900 MHz. Il est conseillé
de souscrire à un abonnement avec SMS illimités auprès
de votre opérateur téléphonique.
REMARQUE: S'assurer que la carte SIM ne nécessite
aucun code PIN.
Allumage
Brancher l'adaptateur électrique sur une prise de courant.
Relier le connecteur de sortie de l'adaptateur électrique à
l'interface d'alimentation située sur le côté de la centrale.
Mettre le bouton d'allumage sur ON
INSTALLATION DU CONTACT PORTE/FENÊTRE SANS FIL
Éviter de placer le capteur dans une zone contenant une grande quantité de métal ou de câbles
électriques, comme par exemple un four. Ouvrir le boîtier et retirer la languette afin d'activer la
batterie. Installer le capteur sur la porte ou la fenêtre, et l'aimant sur le châssis. S'assurer que
l'aimant soit positionné sur le côté du transmetteur (représenté par la fléchette). Placer l'aimant
à une distance maximale de 1 cm du transmetteur.
SIM
CONNEXIONS
9FRFR
PANORAMIQUE
La centrale peut être programmée avant ou après l'installation.
La centrale est dotée de deux codes prédéfinis, utilisés pour la gestion de certains accessoires
(par exemple, le clavier sans fil) :
1. Code administrateur: 123456 - Permet de programmer la centrale (Paramétrage).
2. Code utilisateur: 1234 - Code demandé pour interagir avec la centrale à la suite de son
appel (par exemple, pour armer/désarmer).
MÉMORISER UN NUMÉRO DE TÉLÉPHONE
Pour interagir avec la centrale par SMS, appel téléphonique ou par l'application, il est nécessaire
d'enregistrer au préalable un numéro de téléphone. La procédure à suivre est indiquée dans les
paragraphes ci-après « Procédure SMS ».
TÉMOINS LED DE LA CENTRALE
Témoin LED (État/Signal GSM))
1
Blanc (clignotant rapidement) : recherche de réseau GSM
Blanc (clignotant lentement) : signal GSM OK
Bleu (fixe) : centrale active ou mode connexion
Bleu (clignotant) : alarme déclenchée
Témoin LED (Alimentation)
2
Vert (clignotant) : batterie faible
APPRENTISSAGE DES ACCESSOIRES
L'apprentissage des accessoires est très simple et rapide, comme vous pouvez le voir dans
les étapes ci-après.
Ajouter de nouveaux accessoires
•
Étape 1 : appuyer sur le bouton de Connexion
8
pour mettre la centrale en mode «Connexion».
• Étape 2 : activer l'accessoire pendant la phase d'apprentissage, qui dure environ 10 secondes.
Un bip sonore indique que l'enregistrement s'est terminé avec succès. Pour ajouter la télécom-
mande, appuyer sur n'importe quel bouton ; pour le contact magnétique, éloigner l'aimant du
transmetteur ; pour le capteur PIR, appuyer sur le bouton de connexion situé à l'arrière.
Note: Le premier accessoire est associé à la zone 1, le deuxième à la zone 2, etc. Les premières
neuf zones peuvent être renommées par SMS ou APP comme expliqué dans les paragraphes
suivants .
FR 10
Paramétrage catégories
Il est possible d'attribuer 4 catégories à chaque capteur : modes Normal, Accueil, Différé et 24h.
A - Maison: le capteur ne déclenchera pas l’alarme si la centrale est en mode Maison . Ce mode
peut être associé par exemple aux capteurs PIR situés à l’intérieur de la maison. Ainsi, lorsque
le mode Maison sera activé, il sera possible de circuler dans la maison sans déclencher
l’alarme, en laissant un périmètre et l’extérieur sécurisés grâce aux capteurs des portes/fenêtres
restés actifs, car non associés à ce mode.
B - Entrée: Un délai d’activation des capteurs peut être paramétré par rapport à l’activation du
système d’alarme. Cette fonction est conseillée pour les contacts porte/fenêtre, par exemple,
afin de laisser le temps d’accéder à la centrale pour désarmement.
C - Normal: le capteur déclenchera l’alarme lorsque la centrale sera activée ou en mode
Accueil .
D - 24h: Indépendamment de l'activation ou de la désactivation du système, les capteurs associés
restent toujours actifs, 24h/24. Utile pour les capteurs de détection de fumée.
Pour effectuer cette association, on intervient directement sur les cavaliers situés à l'intérieur
(6 pour le contact magnétique, 7 pour le PIR).
Réinitialisation totale
Appuyer simultanément sur le bouton Connexion et sur le bouton SOS. Les relâcher après avoir
entendu la confirmation sonore (3 bips). Patienter 10 secondes. La centrale émet deux bips :
le système a été correctement réinitialisé aux valeurs d'usine. Tous les numéros de téléphone
mémorisés et les accessoires seront effacés.
D0
D3
D0
D3
D0
D3 D3
D0
A
D0
D3
D0
D3
D0
D3 D3
D0
B
D0
D3
D0
D3
D0
D3
D3
D0
C
D0
D3
D0
D3
D0
D3
D3
D0
D
Tabla de contenidos
Idiomas:
Otros manuales de Sistema de seguridad de Avidsen
Manuales populares de Sistema de seguridad de otras marcas
EDM
EDM Solution 6+6 Wireless-AE Manual de usuario
Highway Safety Group
Highway Safety Group EA401 Manual de usuario
Siren
Siren LED GSM Manual de usuario
Detection Systems
Detection Systems 7090i Instrucciones de montaje
Se-Kure Controls
Se-Kure Controls MicroMini SK-4841 Manual de usuario
Siemens
Siemens FDM273 Manual de usuario
