AVer TR530 Manual de usuario

TR530/TR320

Control Codes

CONTENTS

Product Overview........................................................................2

CONNECTIONS...............................................................................3

Device Connections....................................................................3

RS232 Pin Definition...................................................................4

OSD Tree Map............................................................................5

Camera OSD...........................................................................5

Camera Advanced Setting.......................................................6

VISCA Over IP Setting.............................................................7

VISCA Command Codes .........................................................7

PELCO P Command Codes ....................................................9

PELCO D Command Codes..................................................10

Product Overview

2 3 4 5 6 7 8 9 10

1. PTZ camera

6. 3G-SDI 1 port(PTZ view)

2. Panoramic camera

7. HDMI port(PTZ view)

3. Power indicator

8. Audio in port*

4. RJ-45 port

9. RS-232 port

5. 3G-SDI 2 port(Panoramic view)

10. Power jack

*Audio input level: 1Vrms(max.)

CONNECTIONS

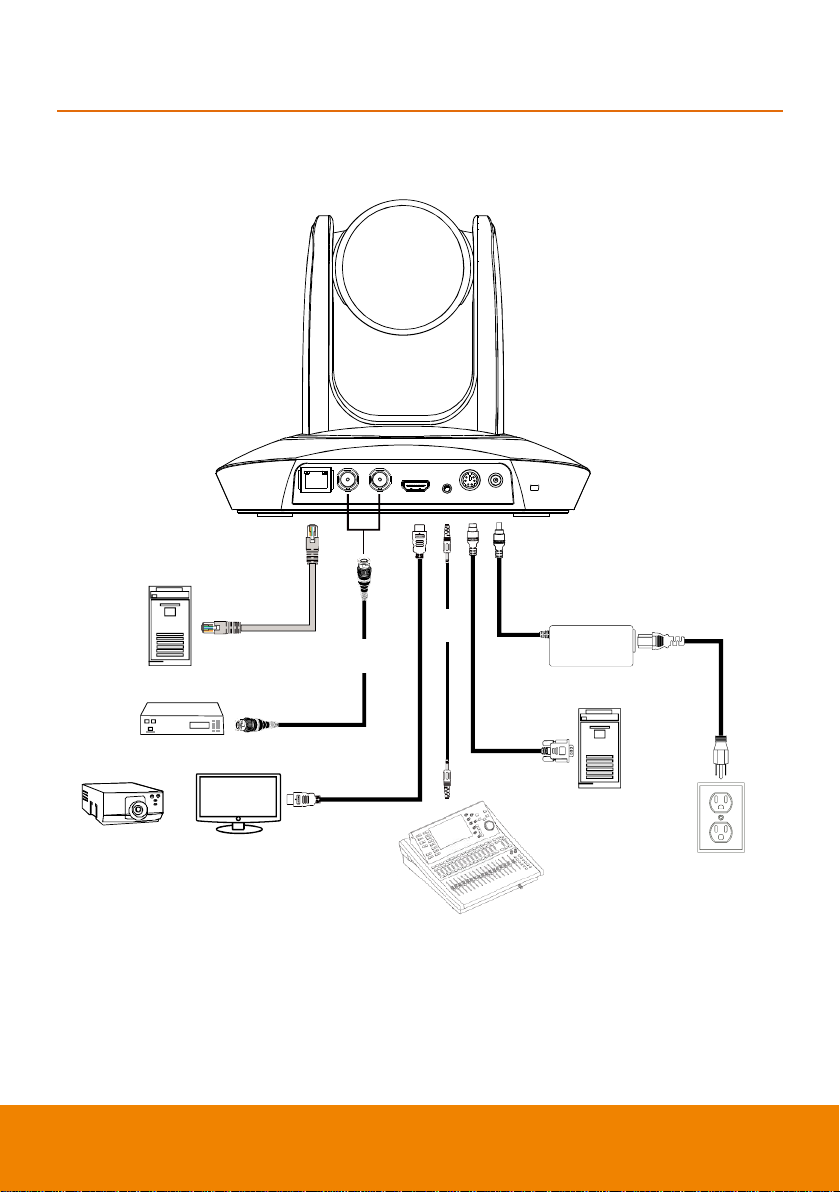

Device Connections

Audio Mixer

RJ-45 cable

Porjector TV

Recording System

HDMI cable

Multi Media Management System

Power

Outlet

Power

Adaptor

Power

cord

Control System

RS-232 to

D-Sub 9 cable

Audio

cable

coaxial

cable

RS232 Pin Definition

DIN6

PIN No.

I/O Type

Description

Output

DTR

Input

DSR

Not Connect

Output

TXD

GND

Input

RXD

OSD Tree Map

Camera OSD

Tracking

Camera

Video Format

Preset

Advanced Setting

Language

Profile

Factory Default

Information

Camera Advanced Setting

To adjust RS232 protocol, address and baud rate, select Advance Setting from OSD menu. If you

need VISCA-over-IP, please make sure it is turned “On” in the menu.

Tracking

Camera

Video Format

Advanced Setting

Preset

Language

Profile

Factory Default

Information

RS232 Protocol

Address(ADDRD)

Baud Rate

VISCA-over-IP

VISCA

9600

off

VISCA Over IP Setting

VISCA Command Codes

Command

Packet

Comments

IF_Clear

8x 01 00 01 FF

x = Cam address

IF_Clear(broadcast)

88 01 00 01 FF

CAM_VersionInq

8x 09 00 02 FF

CAM_Power_ON

8x 01 04 00 02 FF

CAM_Power_OFF

8x 01 04 00 03 FF

PT_Stop

8x 01 06 01 00 00 03 03 FF

PT_Up

8x 01 06 01 0P 0T 03 01 FF

P = Pan speed(0~0x0F)

PT_Down

8x 01 06 01 0P 0T 03 02 FF

T = Tilt speed(0~0x0F)

PT_Left

8x 01 06 01 0P 0T 01 03 FF

PT_Right

8x 01 06 01 0P 0T 02 03 FF

PT_UpLeft

8x 01 06 01 0P 0T 01 01 FF

PT_UpRight

8x 01 06 01 0P 0T 02 01 FF

PT_DownLeft

8x 01 06 01 0P 0T 01 02 FF

PT_DownRight

8x 01 06 01 0P 0T 02 02 FF

PT_Direct

8x 01 06 02 00 00 0Y 0Y 0Y 0Y 0V 0V 0V 0V FF

0xYYYY = pan pos

0xVVVV = tilt pos

PT_Pos_Inq

8x 09 06 12 FF

Zoom_Stop

8x 01 04 07 00 FF

Zoom_Tele

8x 01 04 07 2y FF

y = not support(zoom speed)

Zoom_Wide

8x 01 04 07 3y FF

Zoom_Direct

8x 01 04 47 0Y 0Y 0Y 0Y FF

0xYYYY = zoom pos

Zoom_Pos_Inq

8x 09 04 47 FF

CAM_reset

8x 01 04 3F 00 YY FF

YY = preset num(0~0x7F)

CAM_set

8x 01 04 3F 01 YY FF

CAM_recall

8x 01 04 3F 02 YY FF

CAM_Track_ON

8x 01 04 7D 02 00 FF

CAM_Track_OFF

8x 01 04 7D 03 00 FF

CAM_Profile_Read

8x 01 04 40 01 YY FF

YY = profile num(0x00~0x05)

CAM_Profile_Save

8x 01 04 40 02 YY FF

CAM_WOL_ON

8x 01 04 7E 02 00 FF

CAM_WOL_OFF

8x 01 04 7E 03 00 FF

CAM_PIP_SET

8x 01 04 7F 01 YY FF

YY = pip num(0x00~0x09)

CAM_PIP_OFF

8x 01 04 7F 02 00 FF

PELCO P Command Codes
