INSTRUCTION
De montage et d’exploitation de l'attelage
L'attelage est conçu pour être monté sur la voiture: HYUNDAI GETZ,
3/5 portes, produit à partir de 09.2005 au 03.2009, numéro de catalogue J53A et
est utilisé pour tracter des remorques du poids total maximum 1100 kg et une
poids max. sur la boule de 44 kg.
DE LA PART DU FABRICANT
Merci d'avoir choisi l'attelage produit par notre société. Son fiabilité a été confirmée dans
de nombreux tests et par les opinions des clients satisfaits. Toutefois, la fiabilité des
dispositifs d'attelage à boule dépend aussi de l'installation et de l’exploitation correcte.
Pour cette raison, nous vous demandons de lire attentivement cette instruction de montage
et de respecter les conseils.
L'attelage doit être monté dans des emplacements prévus à ce but par le fabricant
de voiture.

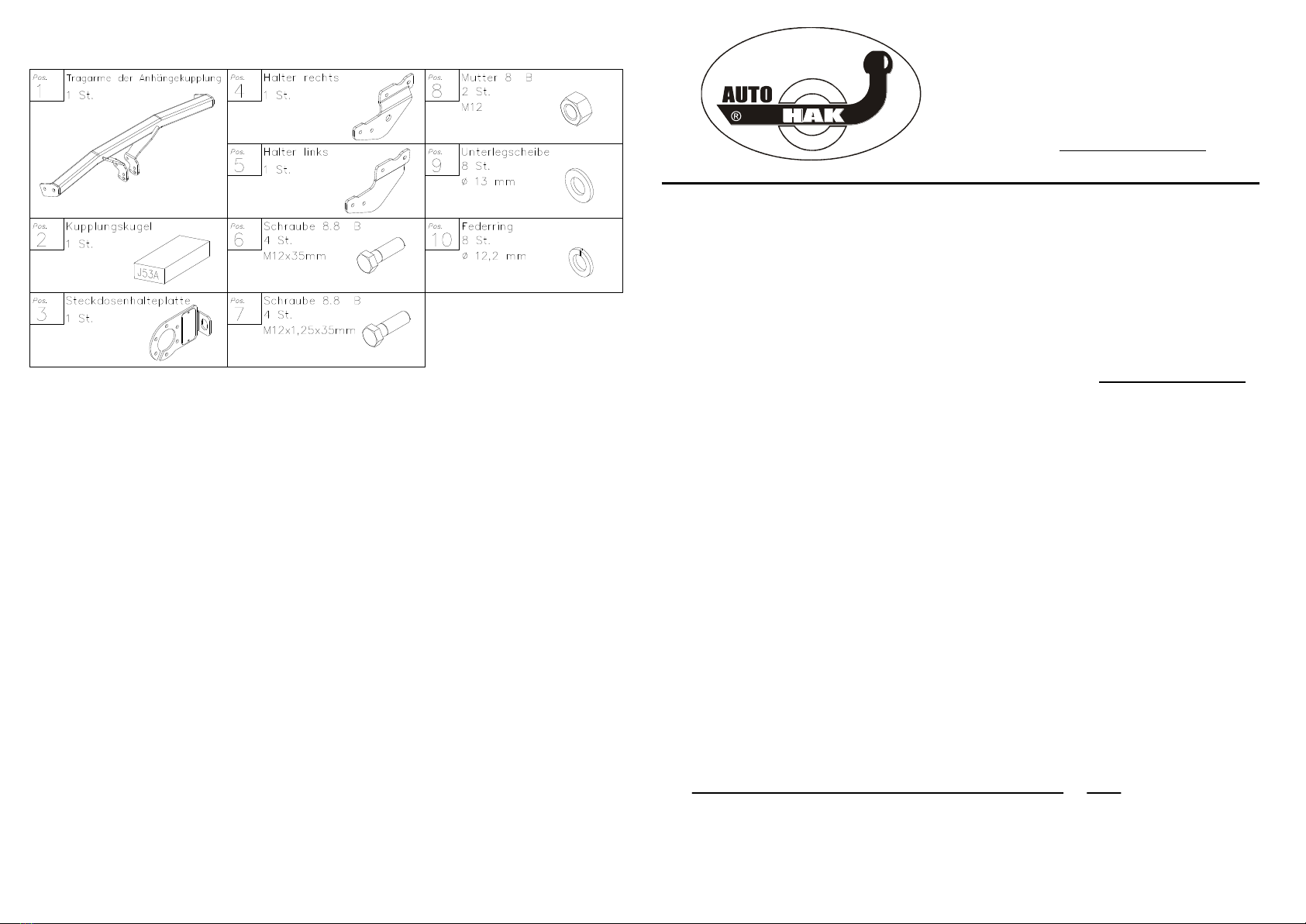

Instructions de montage
1. Démonter le pare-chocs et retirer le remplissage en plastique.

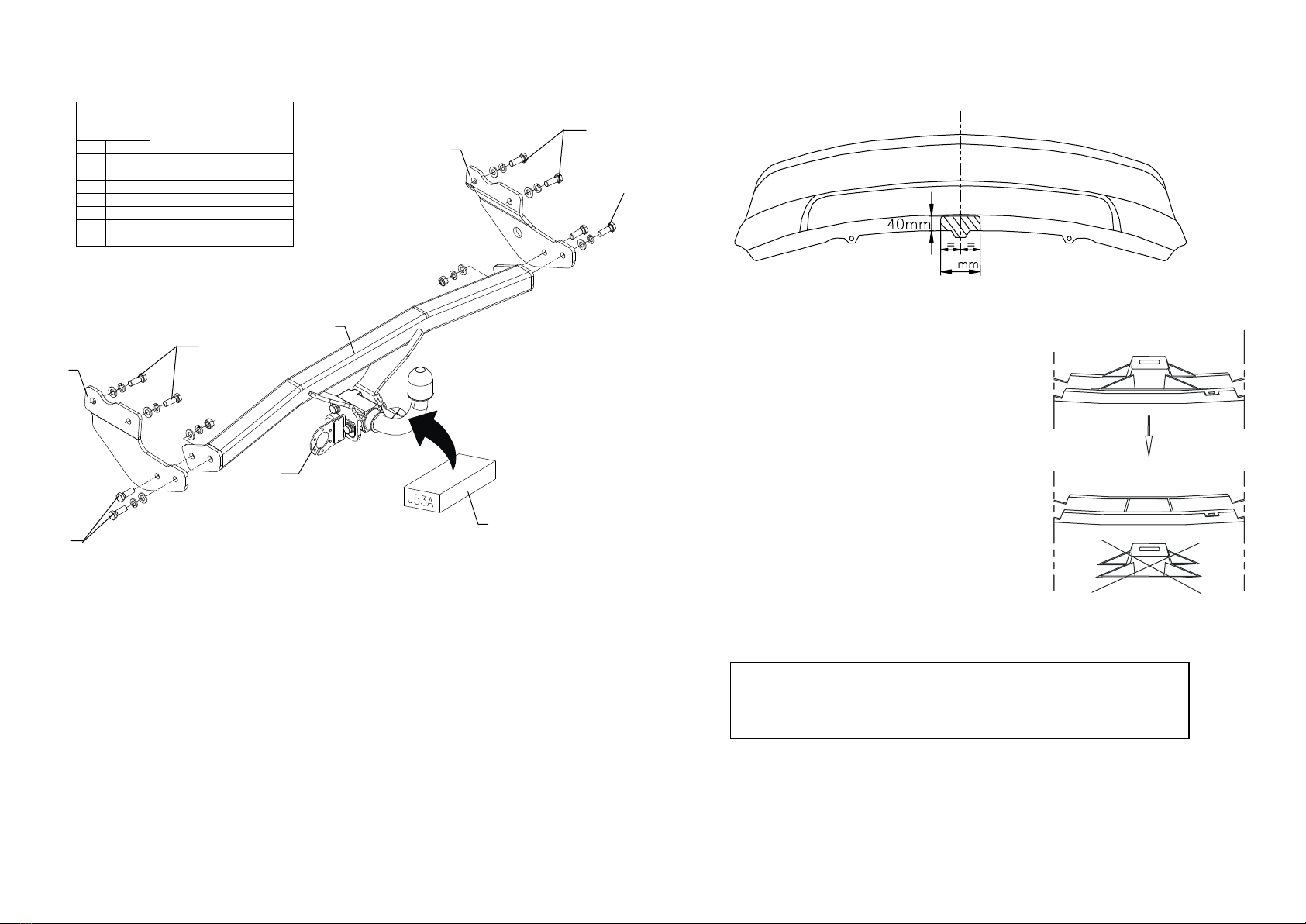

2. Faire les découpes dans l’axe du pare-chocs (consulter le dessin 2).
3. Découper un fragment de pièce de remplissage
(consulter le dessin 3).
4. Serrer les éléments de l’attelage (pos.4 et 5) aux
longerons (de manière lâche) – consulter le dessin
1.
5. Glisser la poutre principale de l’attelage (pos.1)
entre les appuis montés (pos. 4 et 5) et serrer à
l’aide des vis M12x35mm (pos. 6).
6. Serrer toutes les vis aux couples de serrage,
comme indiqué dans le tableau.
7. Monter le pare-chocs avec le remplissage en
plastique.
8. Fixer le carter du mécanisme automatique et la
boule conformément aux instructions, jointes au
crochet d’attelage avec l’attache facilement
démontable. Attention! N'oubliez pas de fixer la
tôle sous la prise (pos.3) à l’aide de première de
ces vis.
9. Connecter les câbles de la prise 7 – à l'installation
électrique en conformité avec les instructions
d'une usine automobile (recommandé la mise en œuvre d’une station-service autorisée).
10. Remplir des pertes de peinture causées durant l'installation.
Attention
Après le montage du dispositif d'attelage à boule, il faut obtenir l’inscription dans le certificat
d’immatriculation de vehicule à la station de contrôle technique, adéquate au domicile.
Le véhicule doit être équipé de :
- indicateurs de direction latéraux
- retroviseurs exterieurs, elles doivent couvrir au moins la largeur de remorque
Vérifier le serrage de toute la boulonnerie après 1 000 km de traction.
La boule d'attelage doit être maintenue propre et conservée de graisse consistente.
Couples de serrage recommandé pour les vis et les écrous 8,8:
M6 - 11 Nm M 8 - 25 Nm M 10 - 50 Nm
M 12 - 87 Nm M 14 - 138 Nm M16 - 210 Nm
le remplissage en
plastique
