auna TT-Pure Manual de usuario
www.auna-multimedia.com
TT-Pure Precision
Plattenspieler
Record Player
Set de altavoz activo
Ensemble d'enceintes actives
Set di altoparlanti attivi
10032938
3
DE
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Geräts.
Lesen Sie die folgenden Hinweise sorgfältig
durch und befolgen Sie diese, um möglichen
Schäden vorzubeugen. Für Schäden, die durch
Missachtung der Hinweise und unsachgemäßen
Gebrauch entstehen, übernehmen wir keine
Haftung. Scannen Sie den QR-Code, um Zugri
auf die aktuellste Bedienungsanleitung und
weitere Informationen rund um das Produkt zu
erhalten.
INHALT
Technische Daten 4
Sicherheitshinweise 4
Geräteübersicht 5
Aufstellung 6
Anschlüsse 8
Inbetriebnahme und Bedienung 10
Verbindung zwischen Plattenspieler und Computer herstellen 12
Reinigung und Pege 12
Hinweise zur Entsorgung 13
4
DE
SICHERHEITSHINWEISE
• Stellen Sie keine Gegenstände auf der Plattenspielerabdeckung ab. Auf
der Abdeckung platzierte Gegenstände könnten, insbesondere während
der Wiedergabe, auf Grund der Vibrationen Lärm verursachen oder
herunterfallen.
• Setzen Sie das Gerät keiner direkten Sonneneinstrahlung aus und
platzieren Sie es nicht in der Nähe von Wärmequellen oder in
heißer Umgebung. Stellen Sie das Gerät nicht auf einem Verstärker
oder anderen, Wärme produzierenden Geräten ab, welche die
Betriebstemperatur des Geräts übersteigen. Andernfalls kann es zu
Entfärbungen, Deformationen oder Fehlfunktionen kommen.
• Bewegen Sie das Gerät während der Wiedergabe nicht, da sich die
Schallplatte dreht. Wird das Gert während der Wiedergabe bewegt,
kann dies zu Beschädigungen der Schallplatte, der Nadel, des Gehäuses
oder des gesamten Geräts führen.
• Die verwendete Stromspannung sollte der auf dem Typenschild des
Geräts angegebenen Spannung entsprechen. Sollten Sie diesbezüglich
Zweifel hegen, konsultieren Sie einen Elektriker.
TECHNISCHE DATEN
Artikelnummer 10031958 10031959
Stromversorgung Netzadapter Eingang: 100 - 240 V~ 50/60 Hz
Ausgang: 15 V
Stromverbrauch Im Betrieb: 1,5 W
Im Ruhezustand: 0,5 W
Plattenspieler
Durchmesser Plattenteller 12 Zoll (14,54 cm)
Antriebsart Riemenantrieb
Abspielgeschwindigkeiten 33 1/3 45 U/min
Signal-Rauschverhältnis 35 dB
5
DE

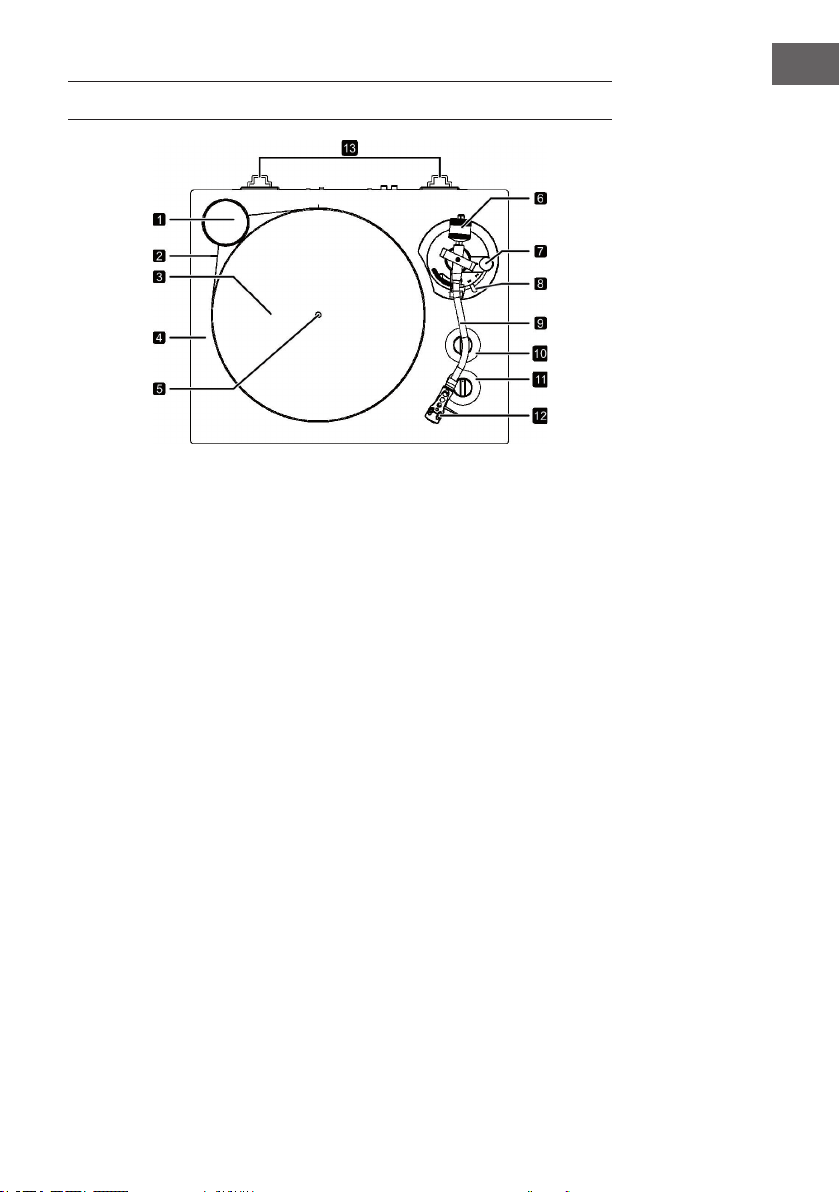

GERÄTEÜBERSICHT
1 Riemenscheibenabdeckung
2 Riemen
3 Aluminiumteller
4 Holzgehäuse
5 Zentrierspitze
6 Gegengewicht
7 Anti-Skating-Einstellung
8 Führungshebel
9 Tonarm
10 33/45 RPM
Auswahlschalter
11 Start-/Stopptaste
12 Systemhalter
13 Scharnier
6
DE
AUFSTELLUNG
Installation des Drehtellers
• Stellen Sie das Gerät auf eine ebene Oberäche.
• Installieren Sie den Drehteller, indem Sie das Loch des Drehtellers
bündig auf die Zentrierspitze legen. Achten Sie darauf, dass sich die
größere Seite des Lochs unten bendet.
Riemen zunächst um die Außenseite des Drehtellers legen. Legen Sie
diesen anschließend um die Motorriemenscheibe.
• Achten Sie darauf, dass der Riemen sich nicht verdreht.
• Drehen Sie den Drehteller mehrmals, um sicher zu stellen, dass dieser
richtig befestigt wurde.
Riemenscheibe
Riemen
7
DE
Riemenscheiben-Abdeckung anbringen.
Richten Sie den kleinen Ausschnitt in der Riemenscheibenabdeckung
mit dem kleinen Vorsprung auf der Riemenscheibe aus, wie in der
nachfolgenden Abbildung gezeigt. Wenn diese sich nicht auf einer Höhe
bendet, ist die Riemenscheibenabdeckung schräg.
Riemenscheibenabdeckung
8
DE
ANSCHLÜSSE
beiliegendes Netzgerät
Verstärker
Weiß (L) Weiß (R)
Rot (L) Rot (R)
Element Funktion
1Erdung
2Analoge Audioausgänge (L/ R)
Ausgang von analogen Audiosignalen.
Bitte verwenden Sie ein separat zu
erwerbendes Stereo-Cinch-Kabel (L/R)
zum Anschluss an externes Zubehör.
Das Audio-Signal kann durch Drücken
der Taste PHONO / EQ geändert
werden (siehe 3).
3PHONO-/ LINE-Auswahltaste
Phono: Signale, welche durch den
eingebauten Equalizer-Verstärker
verstärkt wurden und über die
analogen Audioausgänge (L/ R)
ausgegeben werden.
Line: Verwenden Sie „Line“, wenn Sie
ein externes Gerät über dessen AUX-
Eingang anschließen möchten
9
DE
Vorsicht: Achten Sie darauf, dass vor dem Einschalten des Geräts die Lautstärke
gesenkt wird, da die Tonausgabe, wenn beispielsweise ein Verstärker an den
Phono-Ausgang angeschlossen wurde, sehr laut sein kann. Durch zu hohe
Lautstärke kann das Gerät und/ oder das Gehör Schaden nehmen.
4PC-Kodierung
Verbinden Sie diesen Anschluss mit
dem USB-Anschluss Ihres Computers,
um das Audiosignal dieses Geräts in ein
digitales Signal umzuwandeln und es
auf den Computer zu übertragen.
5Netzerätschluss
Schließen Sie, nachdem Sie alle
Verbindungen hergestellt haben,
den im Lieferumfang enthaltenen
Netzstromadapter an diesen
Anschluss an.
Stellen Sie sicher, dass
der Netzstromstecker des
Netzstromadapters, in einer
Steckdose eingesteckt wurde.
Verwenden Sie ausschließlich
den im Lieferumfang enthaltenen
Netzstromadapter.
6Ein-/ Ausschalttaste
7Standfüße
10
DE
INBETRIEBNAHME UND BEDIENUNG
Hinweise zur Schallplattennadel
• Bei Schallplattennadeln handelt es sich um Präzisionsteile. Gehen
Sie sorgfältig damit um und vermeiden Sie ein übermäßiges Biegen
oder Beschädigen der Nadelspitze. Sollte die Nadel zu stark verbogen
oder beschädigt werden kann es vorkommen, dass diese nicht mehr
präzise genug der Audiospur folgen kann und dadurch die Schallplatte
beschädigen oder andere Fehlfunktionen verursachen könnte.
• Verwenden Sie zur Reinigung der Nadel einen, im Handel erwerblichen,
Nadelreiniger oder ein ähnliches Reinigungsmittel.
• Reiben Sie die Nadelspitze keinesfalls kräftig mit harten Gegenständen
ab. Reinigen Sie die Nadel nicht mit Verdünnungsmitteln oder anderen
Chemikalien ab, da diese dadurch beschädigt werden könnte.
Tonabnehmer
Kabelanschlüsse
rechter Ausgang (rot)
linker Ausgang (weiß)
linke Erdung (blau)
rechte Erdnung (grün)
