Audix M70 Manual de usuario

M70

FLUSH MOUNT CEILING MIC

Installation Guide

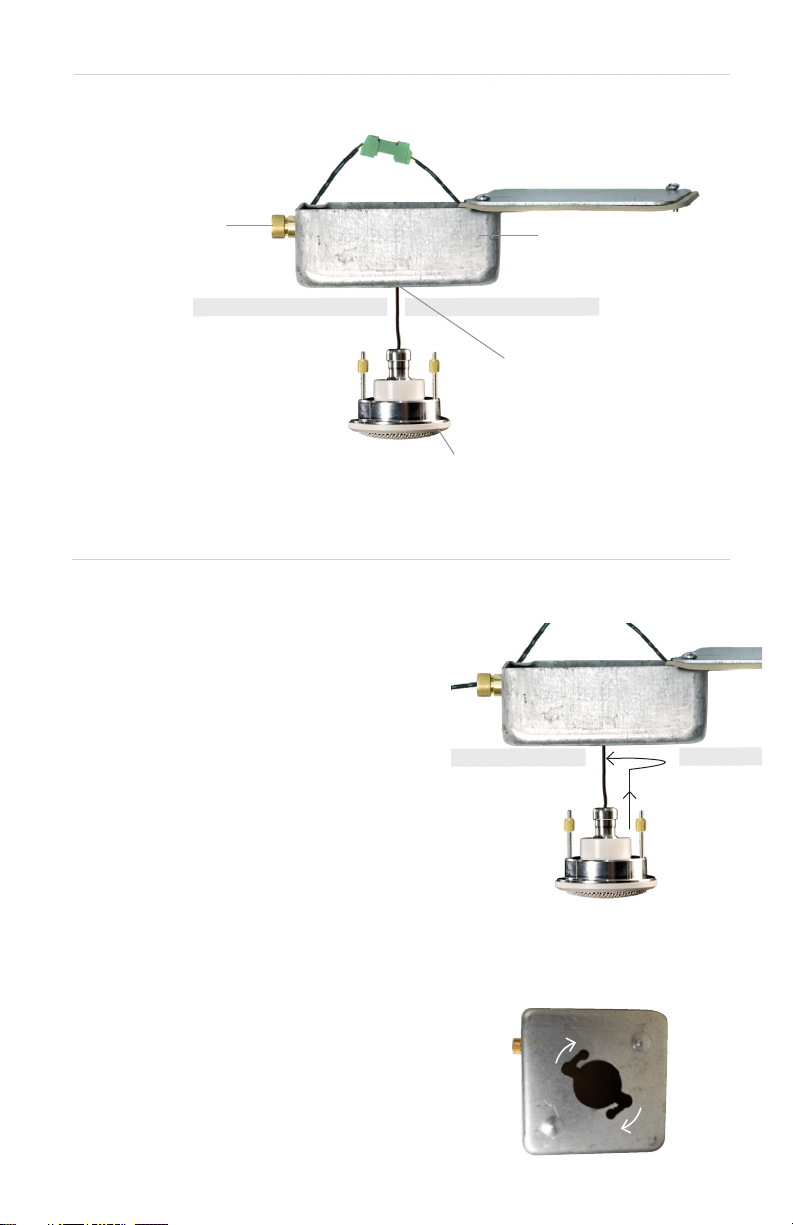

M70 EXPLODED VIEW

M70 JUNCTION BOX ASSEMBLY

M70 with threaded

post and knurled nut

Ceiling tile with 2”hole

JBM70 UL rated

plenum rated box

3 Pin terminal

block connectors

Brass strain relief

for outer cable

• Remove M70 mic from JBM70

• Remove foam for easy access to

JBM70 box

• Drill 2 inch hole in the ceiling tile

• Place JBM70 box over the ceiling tile

2 inch hole

• Insert M70 through hole “A” and rotate

to hole “B”

• Securely tighten the knurled

brass fasteners

• Insert foam back into JBM70

• Insert plenum wire (Belden 9451P or

82761 or equivalent through strain relief

(see #2)

• Terminate to male terminal block

connector (see #3)

• Install to M70 mating connector (see #4)

• Tighten strain relief and close lid of JBM70

box (see #5)

• Adjust mic position (see #6) Bottom view of junction box

Slide the threaded posts into hole“A”.

Twist clockwise to hole“B”and tighten

the knurled nuts securely.

MOUNTING AND WIRING INSTRUCTIONS

1. Open lid of junction box.

Separate the supplied 3 pin

connectors (male/female).

4. Connect terminal

connectors.

6. To adjust microphone,

unscrew the grill assembly.

2. Insert plenum cable

through strain relief nut, then

connect to the terminal.

Recommended cable:

Belden 9451P - .124” O.D. or

Belden 82761 - .116” O.D.

5. Tighten down the strain

relief nut to hold wire rmly

in place and close junction

box lid.

3. Wiring:

1 = Ground

2 = Blue (+)

3 = Yellow (-)

2121

Male to

Audio Cable Female to mic

SEISMIC RESTRAINT INSTRUCTIONS

Cable Exploded View

Wrap the cable around a

beam, eyebolt or hanger.

Next, slip the cable through

the top of cable stay

barrel pulling excess cable

until taut.

To release cable, depress the

cable release pin on either

end to release the loop or to

extend cable length.

UL rated

plenum rated box

Plenum rated cable

Cable

Cable stay barrel

Beam, eyebolt

or wall

Cable release pin Cable stay barrel

Push pin in

to release

Cable
