AudioSource PRO LOOP C Manual de usuario
PRO LOOP C
DBedienungsanleitung
Ringschleifenverstärker
PRO LOOP C
Seite 2
GB Operating Instructions
Loop amplifier
PRO LOOP C
Page 10
FMode d’emploi
Amplificateur à boucle magnétique
PRO LOOP C
Page 18
NL Gebruiksaanwijzing
Ringlusversterker
PRO LOOP C
Pagina 26
2 Deutsch

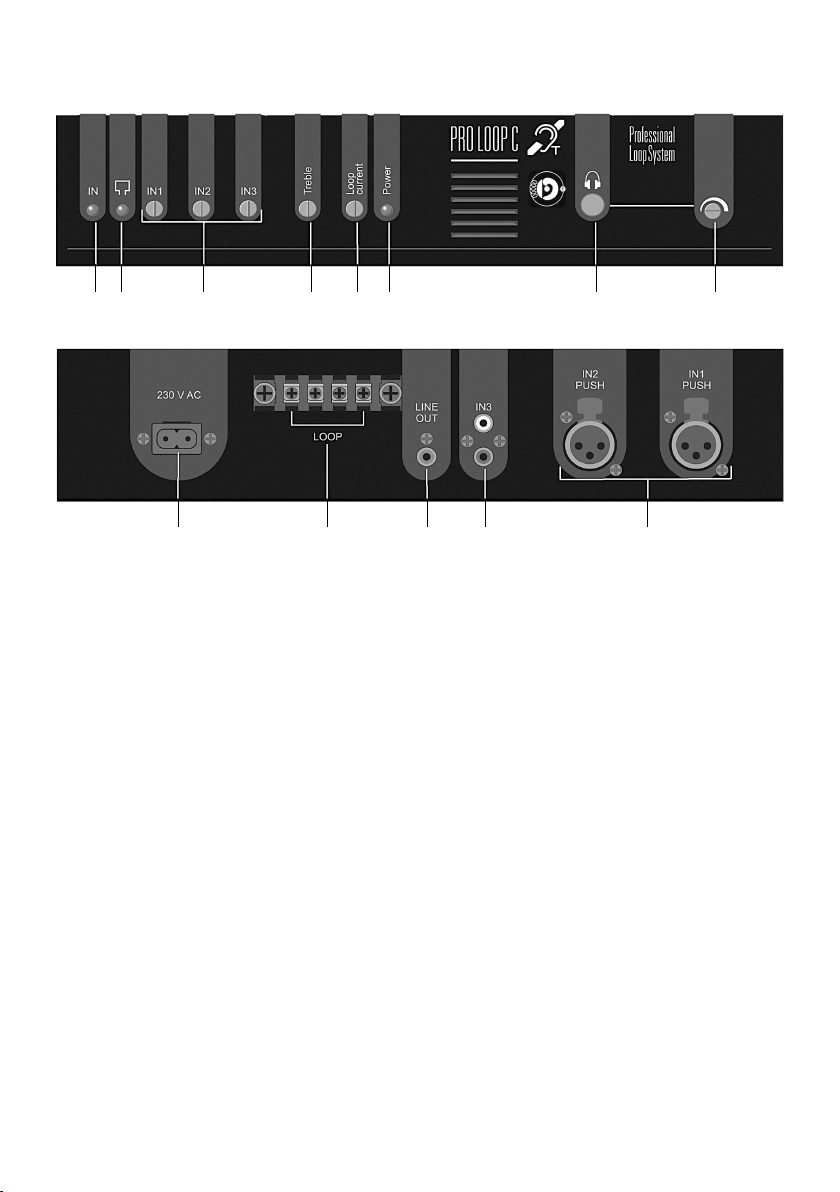

1. Übersicht der Anschlüsse und Bedienelemente
1.1 Frontseite
1 Anzeige Eingangssignal
2 Anzeige Ringschleife
3 Regler zum Einstellen der jeweiligen Eingangs-Empfindlichkeit
4 Treble = Höhenregler
5 Regler zum Einstellen des Schleifenstroms
6 Anzeige Spannungsversorgung
7 Kopfhörerausgang
8 Lautstärkeregelung für Kopfhörerausgang
1.2 Rückseite
9 Netzanschluss 230 V / 50 Hz
10 Schraubklemmen für den Anschluss der Ringschleife
11 Line OUT - Monitorausgang
12 Line IN - Eingang für Geräte mit Line-Pegel (25 mV - 4 V)
13 Line IN - Eingänge mit symmetrischen XLR Buchsen. Per Jumper wählbare Eingangs-
Empfindlichkeit zwischen 0,5 mV - 100 mV für Mikrofone und 25 mV - 4 V für Geräte
mit Line-Pegel. Eine Phantomspannung ist zuschaltbar.
1 2 3 4 5 6 7 8
9 10 11 12 13
PRO LOOP C
Deutsch 3
Wir beglückwünschen Sie zum Erwerb Ihres
Ringschleifenverstärkers PRO LOOP C.
Mit dieser Wahl haben Sie sich für ein Produkt entschieden, welches ansprechendes Design
und technische Leistungsstärke gekonnt vereint.
Dieses Handbuch beinhaltet die genaue Funktion und Anwendung des Verstärkers.
Bitte lesen Sie die Bedienungsanleitung aufmerksam durch, bevor Sie den Verstär-
ker einsetzen. Wir behalten uns außerdem das Recht vor, im Sinne von Produktentwick-
lungen Änderungen vorzunehmen.
1.3 Standard-Lieferumfang
Folgende Teile sind im Lieferumfang enthalten:
-
Ringschleifenverstärker PRO LOOP C
- Netzkabel
- Bedienungsanleitung
- Garantiekarte
Sollten Teile fehlen, wenden Sie sich bitte an Ihren Fachhändler oder direkt an den Hersteller.
2. Hinweise für den sicheren Gebrauch
Das Gerät entspricht allen erforderlichen Richtlinien der EU und ist deshalb mit CE gekenn-
zeichnet. Damit Sie lange Freude an Ihrem Gerät haben, beachten Sie bitte nachfolgende
Hinweise.
Wichtige Hinweise
• Um Unfälle und Verletzungen durch elektrischen Schlag zu ver-
meiden, stellen Sie keine mit Flüssigkeit gefüllten Gegenstände,
z.B. Vasen auf das Gerät.
• Ziehen Sie den Netzstecker niemals am Kabel aus der Steckdose,
erfassen Sie stets den ganzen Stecker.
• Betreiben Sie das Gerät nicht in der Nähe von Wärmequellen
oder in Räumen mit hoher Luftfeuchtigkeit. (Einsatztemperatur-
bereich 0-40°C)
• Die Lüftungsöffnungen dürfen nicht abgedeckt werden, damit die
entstehende Wärme durch Luftzirkulation abgegeben werden
kann.
• Das Gerät kann je nach Beanspruchung am Kühlkörper und an
den Lüftungsschlitzen hohe Temperaturen entwickeln.
Vorsicht vor versehentlicher Berührung – Verbrennungsgefahr !!!
4 Deutsch
Wichtige Hinweise
Benutzen Sie das Gerät nicht:
• wenn Netzkabel oder Netzstecker defekt oder beschädigt sind
• wenn das Gerät nicht ordnungsgemäß funktioniert oder defekt ist
• wenn das Gerät heruntergefallen oder auf andere Weise beschä-
digt ist.
• Vor der Reinigung immer den Netzstecker ziehen.
• Verwenden Sie zum Reinigen nur ein trockenes Tuch - niemals
Chemikalien oder Wasser.
• Geben Sie das Gerät in jedem Fall zur Reparatur nur in eine
Fachwerkstatt.
3. Einsatzmöglichkeiten
Der
PRO LOOP C
Verstärker wurde für den Einsatz in professionellen Bereichen ausgelegt, in
denen hohe Beständigkeit und sicherer Betrieb unabdingbar sind. Der 100 % kurzschlussfeste
Verstärker mit programmierbaren, symmetrischen XLR-Eingängen und sehr stabiler Ausgangs-
leistung erfüllt diese Anforderungen. Die AGC-Funktion dämpft den Signalpegel stetiger Sig-
nale, wie Oszillation und Sinuskurven auf - 10 dB und sorgt damit für eine konstante Feld-
stärke und einen stabilen Klang.
Induktive Höranlagen werden für unterschiedliche Anwendungen eingesetzt, z.B. als Hilfs-
mittel für Hörgeschädigte in Kirchen, Theatern, Kinos, Warte- und Aufenthaltsräumen, als
Dolmetscheranlagen, bei Vorträgen in Museen, Ausstellungen usw.
3.1 Funktionsweise
Der Ringschleifenverstärker erzeugt ein elektromagnetisches Wechselfeld um das Ringschlei-
fenkabel. Die Ringschleife besteht aus einem isolierten Draht, der überwiegend einmal (oder
doppelt) entlang den Seiten des Raumes ausgelegt wird. Wenn der Hörgeräteträger sein
Hörgerät auf die „T-Position“ stellt, wird in der T-Spule eine Spannung induziert. Diese steht
im Verhältnis zum Eingangssignal des Verstärkers. Die Signale werden nun vom Hörgerät ver-
stärkt und in Schall umgewandelt. Das elektromagnetische Wechselfeld innerhalb der Ring-
schleife erlaubt es dem Hörgeräteträger, sich frei im Raum zu bewegen und die Sprach- bzw.
Musiksignale in einem guten, angenehmen Klang zu empfangen.
Deutsch 5
3.2 Leistungsmerkmale des Ringschleifenverstärkers PRO LOOP C
• Für Flächen bis 170 m2
• Ausgangsstrom 11 A RMS
• Kurzschlussfest
• Automatisch rücksetzbare Sicherung
• 2 programmierbare, symmetrische XLR Eingänge und 1 Cinch Line IN Eingang
• Line IN oder Mikrofon IN mit Phantomspannung können für Line IN 1 und 2 separat einge-
stellt werden
• Hohe Sicherheit dank der durch Ausgangsspannung und Strom kontrollierten AGC, welche
Rückkopplungs-Probleme verringert
• Kopfhörer und Line OUT Ausgang
• Hochtonregler zum Ausgleich von Hochfrequenzverlusten durch Armierungen in Wand und
Boden
4. Installation
Tipps
1. Bevor Sie mit der Installation beginnen, sollte unbedingt überprüft
werden, ob an dem dafür vorgesehenen Ort magnetische Störungen auf-
treten. Diese können den Betrieb beeinträchtigen oder sogar unmöglich
machen. Störungen können z.B. von Transformatoren, Stromleitungen,
Armierungen im Stahlbeton oder durch eine Fußbodenheizung verursacht
werden.
2. Sollte die Ringleitung in einem Rohr verlegt werden, ist darauf zu ach-
ten, dass dieses aus Kunststoff ist.
3. Verlegen Sie keine Eingangssignalkabel parallel zur Ringschleifen-
leitung.
4. Vermeiden Sie dynamische Mikrofone innerhalb der Ringschleife.
Wählen Sie immer symmetrische Elektret- oder Kondensator-Mikrofone,
um eine Rückkopplung zu verhindern.
5. Ist es nicht möglich die Ringschleife als Kreis oder „8“- Doppelkreis zu
verlegen, erfordert dies ein spezielles Schleifendesign, welches von
einem Fachmann berechnet werden muss. (Bitte keine Kamm- oder
mäanderförmige Strukturen legen!)
Das Gerät arbeitet mit lebensgefährlicher Netzspannung von 230 V.
Nehmen Sie deshalb niemals selbst Eingriffe am Gerät vor und
stecken Sie nichts durch die Lüftungsöffnungen! Es besteht die
Gefahr eines elektrischen Schlages!
6 Deutsch
4.1 Kabelquerschnitt
Anhand der Geometrie des Raumes, können Sie den erforderlichen Kabelquerschnitt mit Hilfe
der folgenden Tabelle ermitteln.
4.2 Anschluss der Induktionsschleife
Schließen Sie die Kabelenden der Schleife an die Klemmen (10) auf der Rückseite des
Verstärkers an.
Beachten Sie bitte folgende Hinweise
• Der Schleifenverstärker muss sich außerhalb der Schleife befinden.
• Den Kabelabschnitt zwischen Verstärker und Ringschleife (Zuleitung zur Ringschleife) ver-
drillen um Störeinstrahlungen zu mindern.
• Überprüfen Sie mit einem geeigneten Messgerät (z.B. Ohmmeter), ob die Schleife keinen
Erdschluss (kein Defekt an der Isolation der Ringleitung) hat!
• Der Abstand von der Ringschleifenebene zur normalen Hörebene sollte ca. 1,20 m bis
2,00 m betragen.
5.1 Verstärker konfigurieren
Zwei Audioquellen lassen sich an die symmetrischen XLR-Buchsen (13) anschließen. Beim
Anschluss eines Mikrofons müssen die dazugehörigen Steckbrücken konfiguriert werden.
Bei Verwendung phantomgespeister Mikrofone kann eine 40 V Phantomspannung dazuge-
schaltet werden.
Eingang IN3 (12) ist ausschließlich für Geräte mit Line-Pegel gedacht und kann nicht über
Steckbrücken konfiguriert werden.
Standardmäßig ist Eingang IN1 auf „Mikrofon“ mit Phantomspannung, der Eingang IN2 auf
„Line IN“ ohne Phantomspannung konfiguriert.
Kabelquerschnitt in mm2
2,5 4 6
Für Fläche 70-150 m2150-800 m2> 800 m2
Einfache Schleife
Doppelte Schleife
Asymmetrisch Symmetrisch
Deutsch 7
Wollen Sie die Standardeinstellung ändern, ziehen Sie zuerst das Netzkabel aus der
Steckdose und entfernen Sie erst danach den Gehäusedeckel und konfigurieren das Gerät
nach folgender Anleitung:
Abb. Jumper-Positionen
* Mit eingeschalteter Phantomspannung darf ein Mikrofon oder Line-IN-Gerät mit asymmetri-
schem Ausgang nicht angeschlossen werden, da diese beschädigt werden können.
Jumper/ Funktion Offen
Geschlossen
Auslieferungs-
Brücke zustand
IN1
K1 / K2 Phantomspannung IN1* Aus An An
K3 Empfindlichkeit IN1 Mikrofon Line IN Mikrofon
IN2
K4 Empfindlichkeit IN2 Mikrofon Line IN Line IN
K5 / K6 Phantomspannung IN2* Aus An Aus
IN3
-- ---
IN1 IN2 IN3
K3
K1 K2
K5K6
K4
8 Deutsch
6.1 Erstmalige Inbetriebnahme
Bevor Sie das Gerät einschalten, drehen Sie bitte alle Regler auf Linksanschlag.
Beachten Sie, dass der Verstärker keinen Ein / Aus Schalter hat, sondern sofort eingeschaltet
ist, wenn das Netzkabel an die Steckdose angeschlossen wurde.
Schließen Sie nun das beiliegende Netzkabel an.
Die Anzeige für die Spannungsversorgung (6) leuchtet jetzt.
Bevor Sie die Line-Pegel anpassen, vergessen Sie bitte nicht, ein Testsignal auf die Eingänge
zu geben.
Passen Sie die Pegel der Line-In Eingänge einen nach dem anderen so an, dass die Eingangs-
signal-Kontrollanzeige (1) auf der Vorderseite bei den Programmspitzen der Signalquelle auf-
leuchten.
Erhöhen Sie anschließend den Stromregler (5) bis die Ringschleifen-Kontrolllampe (2) auf der
Vorderseite aufleuchtet.
Benutzen Sie den Kopfhörer-Ausgang (7) zum direkten Hören und passen Sie die Höhen gege-
benenfalls mit dem Treble-Regler (4) an.
6.2 Feldstärke anpassen
Um die Anlage nach der IEC 60118-4-Norm korrekt einmessen zu können, benötigen Sie ein
Feldstärkenmessgerät (Sonderzubehör).
7. Garantie
Der Ringschleifenverstärker weist eine hohe Betriebssicherheit auf. Sollten trotz sachgerech-
ter Bedienung Störungen auftreten, setzen Sie sich bitte mit Ihrem Fachhändler in Verbindung
oder wenden Sie sich direkt an den Hersteller. Die Garantieleistung umfasst die kostenlose
Reparatur, sowie den kostenlosen Rückversand. Vorraussetzung dafür ist das Einsenden in der
Originalverpackung, werfen Sie diese also nicht weg. Die Garantie verfällt bei Schäden, die
bei unsachgemäßer Behandlung oder Reparaturversuchen von nicht autorisierten Personen
herbeigeführt wurden. Garantiereparaturen werden nur bei Einsendung der ausgefüllten
Garantiekarte und einer Kopie der Rechnung/Kassenbeleg des Fachhändlers durchgeführt.
Die Gerätenummer muss in jedem Fall mit angegeben werden.
8. Umwelthinweis / Entsorgung
Entsorgung von gebrauchten elektrischen und elektronischen Geräten (anzuwenden
in den Ländern der EU und anderen europäischen Ländern mit einem separaten
Sammelsystem für diese Geräte.)
Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt
nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das
Deutsch 9
9. Technische Daten PRO LOOP C
Eingang
Anschlüsse 2 x XLR-Buchsen symmetrisch
1 x Cinch
max. Eingangspegel per Jumper wählbarer Empfindlichkeitslevel
(0,5 mV - 100 mV) Mikrofon / (25 mV - 4 V) Line
Phantomspannung per Jumper zuschaltbar
Ausgang Line
Anschluss 1 x Cinch
Ausgang Endstufe
Anschlüsse Schraubklemmen für Ringschleife
Max. Schleifenstrom 11 A RMS
Max. Schleifenspannung 31 V
Flächenabdeckung 170 m2gemäß IEC 60118-4
einschleifige Ringschleife, freies Feld
Durchgangsverstärkung
Frequenzbereich 100-5000 Hz (±3 dB)
Verzerrung Verzerrung < 1%
Spannungsversorgung 230 V AC / 50-60 Hz
Leistung 7-200 W
Anzeigen
Spannungsversorgung 1 grüne LED
Strom Ringschleife 1 grüne LED
Eingangssignal 1 grüne LED
Maße B x H x T 295 x 64 x 205 mm
Gewicht ca. 3,6 kg
Farbe schwarz
Technische Änderungen vorbehalten.
Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren
Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit
ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet.
Material-Recycling hilft, den Verbrauch von Rohstoffen zu verringern. Weitere Informationen
über das Recycling dieses Produkts erhalten Sie von Ihrer Gemeinde, den kommunalen
Entsorgungsbetrieben oder dem Geschäft, in welchem Sie das Produkt gekauft haben.
10 English
1. Overview of the connections and operating elements
1.1 Front
1 Input signal indicator
2 Loop indicator
3 Regulator to set the corresponding input sensitivity
4 Treble
5 Regulator to set the loop power
6 Power supply indicator
7 Earphone jack
8 Volume control for the earphone jack
1.2 Rear
9 Power supply 230 V / 50 Hz
10 Screw terminal for the connection of the loop
11 Line OUT – Monitor jack
12 Line IN - Input for devices with Line level (25 mV - 4 V)
13 Line IN - Inputs with symmetrical XLR jacks. Per jumper: variable input sensitivity
between 0.5 mV - 100 mV for microphones and 25 mV - 4 V for devices with Line level.
Phantom voltage can be activated.
1 2 3 4 5 6 7 8
9 10 11 12 13
PRO LOOP C
Este manual sirve para los siguientes modelos
1
Tabla de contenidos
Idiomas:
Otros manuales de Amplificador de AudioSource
AudioSource
AudioSource AMP 210 Manual de usuario
AudioSource
AudioSource Amp Two Manual de usuario
AudioSource
AudioSource Preamp 5.1 Manual de usuario
AudioSource
AudioSource Pre One/A Manual de usuario
AudioSource
AudioSource AMP1200VS Manual de usuario
AudioSource
AudioSource AMP 102 Manual de usuario
AudioSource
AudioSource AMP102VS Manual de usuario
AudioSource
AudioSource AMP Three Manual de usuario
AudioSource
AudioSource AMP210VS Manual de usuario
AudioSource
AudioSource SS THREE II Manual de usuario
AudioSource
AudioSource AMP Three Manual de usuario
AudioSource
AudioSource Amp 300 Manual de usuario
AudioSource
AudioSource AMP100VS Manual de usuario
AudioSource
AudioSource AD5012 Manual de usuario
AudioSource
AudioSource AMP100 Manual de usuario
AudioSource
AudioSource AMP One/A Manual de usuario
AudioSource
AudioSource AMP 210 Manual de usuario
AudioSource
AudioSource Preamp 5.1 Manual de usuario
AudioSource
AudioSource AMP800VS Manual de usuario
AudioSource
AudioSource AMP200 Manual de usuario
