Astral Pool Redox Basic EV Next Manual de usuario

Code 0000137992 Rev 1.0

CONTROL REDOX BASIC EV

INSTRUCTIONS MANUAL

HANDBUCH

MANUAL DE INSTALACION

MANUEL D’INSTALLATION

MANUALE D’INSTALLAZIONE

Code 0000137992 Rev 1.0

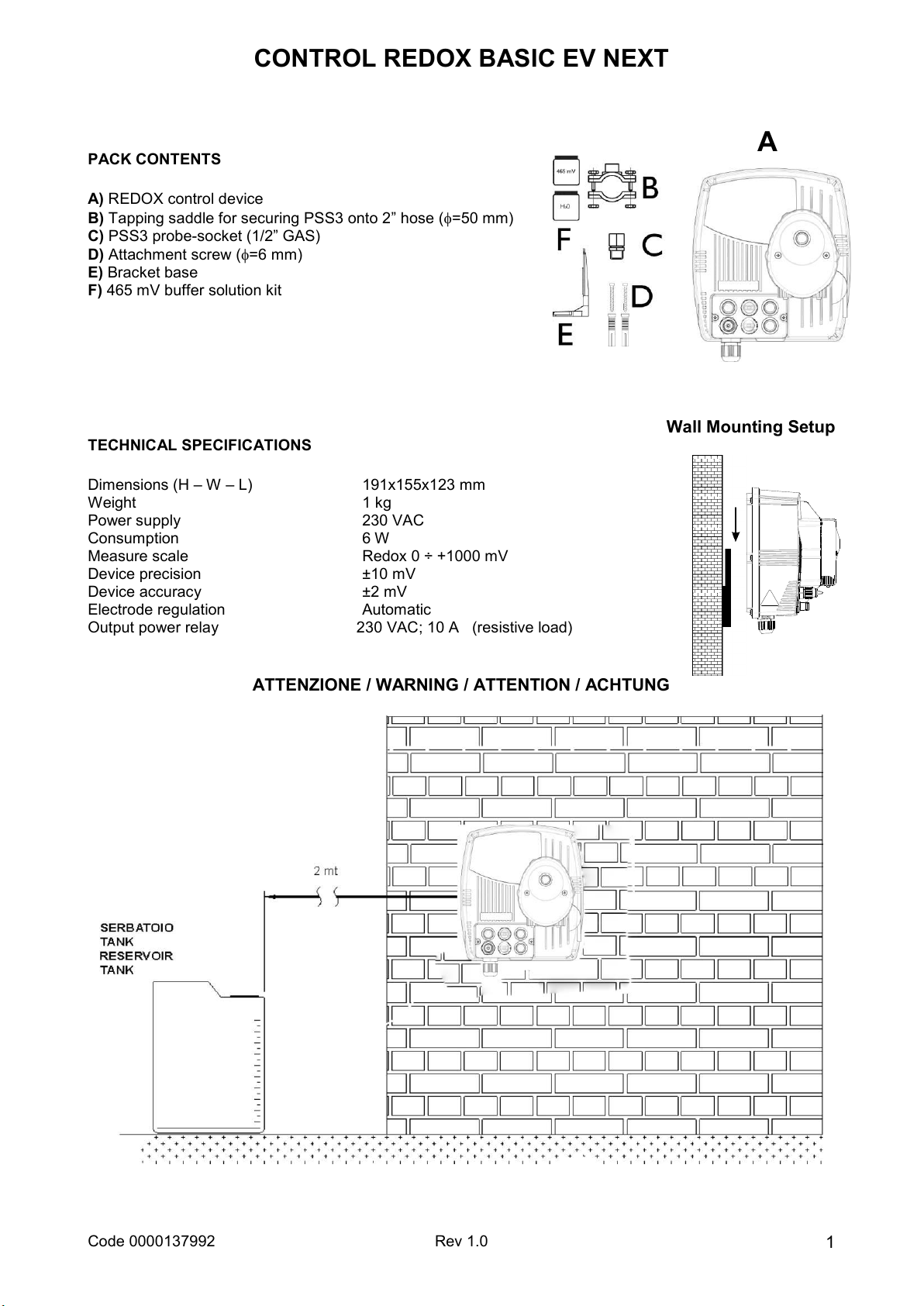

CONTROL REDOX BASIC EV NEXT

PACK CONTENTS

A) REDOX control device

B) Tapping saddle for securing PSS3 onto 2”hose (=50 mm)

C) PSS3 probe-socket (1/2”GAS)

D) Attachment screw (=6 mm)

E) Bracket base

F) 465 mV buffer solution kit

Wall Mounting Setup

TECHNICAL SPECIFICATIONS

Dimensions (H –W –L) 191x155x123 mm

Weight 1 kg

Power supply 230 VAC

Consumption 6 W

Measure scale Redox 0 ÷ +1000 mV

Device precision ±10 mV

Device accuracy ±2 mV

Electrode regulation Automatic

Output power relay 230 VAC; 10 A (resistive load)

ATTENZIONE / WARNING / ATTENTION / ACHTUNG

Code 0000137992 Rev 1.0

INSTRUCTION SETTING

Functions:

CALIBRATION

Press for 3 Seconds

Sequence Standard calibration buffer solution Redox 465mV

SET POINT

Press:

hold down and change the value with key

750mV

Press (together) for 5 Seconds and run Program Setup

PROGRAM

Press to set the following Item:

Language

With the button It’s possible to have 5 language EN, IT, ES, DE, FR

Flow

Select with the button

It’s possible to enable(ON) or disable (OFF) signal input flow (high voltage)

connected in parallel to the recirculation pump.

SETPOINT 750mV

Select with the button and set with

It’s possible to adjust from 0 to 1000 mV for Redox.

SETPOINT TYPE HIGHT

Select with the button and set with

It’s possible to adjust dosing and High or Low

OFA TIME OFF

Select with the button and set with

It’s possible to adjust OFA time in minutes

CALIBRATION 465mV

Select with the button and set with

It’s possible to select 465 mV for the redox function or disabled.

Code 0000137992 Rev 1.0

EXIT SAVE

Select with the button and set with Save or Not Save

PRIMING

Priming Pump Keep Press for 3 seconds

Wire Connection:

1) Input Redox Probe

2) Input Flow Rate (High Voltage 230 Vac)

3) Power Supply 230 Vac 50Hz/60Hz

4) Output power relay for chlorine generator 230 Vac ; 10 A

Phase

Ground

Neutral

Code 0000137992 Rev 1.0

Redox Probe Calibration

Wash

Keep probe into Buffer solution

Calibration

Press for 3 Seconds

465mV Press CAL

Calibration During 1 minutes

Wait 60s

465mv Quality 100%

Quality Probe

Wash

Press for 3 Seconds

Normal Status

Code 0000137992 Rev 1.0

Alarm

Display

Actions to do

OFA First Alarm (time >70%)

OFA Alarm

- Push Enter Key to reset

OFA Second Alarm (time =100%)

OFA STOP

- Push Enter Key to reset

Flow Rate

Flow

- Restore Flow Rate

System Error

Parameter Error

- Press Enter Key to replace Default parameter

Calibration Funciont

Error 465 mV

- Restore Probe or Buffer

solution and repeat calibration function

To restore Default parameters run Following steps:

Power off Pool Basic unit

Keep pressing both buttons simultaneously and

To turn on the system Basic.

The system will show Default No

Press for Default Yes

Press to restore Default parameters.

Default parameters:

Language = UK

Set Point value= 750mV (Rx)

Dosing Method = Low (Rx)

Time OFA = OFF

Calibration = 465mV (Rx)

Flow Input= OFF

Code 0000137992 Rev 1.0

CONTROL REDOX BASIC EV NEXT

VERPACKUNGSINHALT

A) REDOX Kontroll System

B) Montagebügel für PSS3 2”(=50 mm)

C) PSS3 Sondenhalter (1/2”GAS)

D) Schrauben mit Dübeln (= 6 mm)

E) Brecket Basis

F) 465 mV Pufferlösung

Wandmontage

TECHNISCHE DATEN

Abmessungen (H - B - T) 191x155x123 mm

Gewicht 1 kg

Spannungsversorgung 230 VAC

Verbrauch 6 W

Messskala Redox 0 ÷ +1000mV

Messgenauigkeit ±10 mV

Genauigkeit Maß ±2 mV

Kalibrierung der Elektrode Automatisch

Ausgangsleistungs relais 230 VAC; 10 A (ohmeshe last)

ATTENZIONE / WARNING / ATTENTION / ACHTUNG

Code 0000137992 Rev 1.0

EINSTELLUNGEN

Funktion:

KALIBRIERUNG

3 Sekunden lang die Taste drücken:

Standardabfolge der Kalibrierung für Pufferlösung mit 465mV für Redox

SET POINT

Taste drücken:

Die Taste gedrückt halten und den Wert über die Tasten verändern.

750mV

Die Tasten (zusammen) 5 Sekunden lang gedrückt halten, um in das

Konfigurationsmenü zu gelangen:

PARAMETER

drücken, um die folgenden Punkte einzustellen:

Sprache

Mit der Schaltfläche Es können 5 Sprachen eingestellt werden EN, IT,

ES, DE, FR

Fluss

Wählen Sie mit der Taste

Der Durchflusseingang (Hochspannung), der parallel zur Rückführpumpe

angeschlossen ist, kann aktiviert (ON) oder deaktiviert (OFF) werden.

SOLLWERT 750mV

Über die Taste auswählen und über einstellen

Der Wert kann zwischen Redox-messungen zwischen 0 und +1000 mV verändert werden.

SOLLWERT TYP HOCH

Über die Taste auswählen und über einstellen

Kann zur Dosierung einer sauren Lösung Redox auf High oder Low gestellt werden.

OFA ZEIT OFF

Über die Taste auswählen und über einstellen

Hier kann die OFA-Zeit (Zeit der Überdosierung in Minuten) verändert werden.

Code 0000137992 Rev 1.0

KALIBRATION 465mV

Über die Taste auswählen und über einstellen

Die Abfolge der Kalibrierung kann für Redox haben wir 465 mV oder Funktion deaktiviert.

VERLASSEN SICHERN

Über die Taste auswählen und über einstellen sparen oder nicht sparen

ANSAUGUNG

Für die Funktion manuelles Ansaugen die Taste 3 Sekunden lang gedrückt halten

Anschluss der Kabel:

1) Eingang Redox fühler

2) Durchflusseingang, Durchfluss Rückführpumpe (elektrisches Signal 230 Vac)

3) Stromversorgung 230 Vac 50Hz / 60Hz.

4) Ausgangsleistungsrelais für Chlor Generator 230 Vac ; 10 A

Phase

Erde

Neutral
