DDV1016(-D) Dual Detector Installation Sheet

Note for INCERT installations: Outer curtain sets (1 and 9)

have 12 m range. Detector mounting height must be 2 to 3 m.

SB01 (1)

Cover screw (2)

ST400 3()

B/C

(1)

(2)

()3

(3)

()4

16 m range (52 ft. 6 in.)

2 m (6 ft. 6 in.)

4 m (13 ft. 1 in.)

6 m (19 ft. 8 in.)

8 m (26 ft. 2 in.)

2 m (6 ft. 6 in.)

4 m (13 ft. 1 in.)

6 m (19 ft. 8 in.)

8 m (26 ft. 2 in.)

10 m (32 ft. 9 in.)

12 m (39 ft. 4 in.)

3.67 (12 ft.)m

16 (52 ft. 6 in.).0 m

2.4 m (7 ft. 10 in.)

(optimum)

2 / 42 P/N 146552999-1-ML • REV R • ISS 20JUL22

Cable inlet (1)

Remove

2for

ST400 ( )

Cable

gutter ( )3

9 1

8 2

7 3

6 45

12 3 5 7 8 9

240 cm

(7 ft. 10 in.)

90 cm

(2 ft. 11 in.)

(1) (2)

9B2B-3B 7B-8B

9B8B7B6

(3) 5 curtains

8 m range (4) 7 curtains

8 m range

(1)

(2)

(5) 5 curtains

16 m range

(6) 7 curtains

16 m range (7) 9 curtains

16 m range

Walk test (3)

Day/night (4)

47K

12K

+12 V

SW1-3

Polarity: Active high (1)

Walk test (3)

Day/night (4)

47K

12K

+12 V

SW1-3

Off

Polarity: Active low (2)

Walk test On =

Walk test Off =

Night (armed) =

Day (disarmed) =

Pin 7 to GND

Pin 7 to +12 V or floating

Pin 8 to GND

Pin 8 to +12 V or floating

Walk test On =

Walk test Off =

Night (armed) =

Day (disarmed) =

Pin 7 to +12 V

Pin 7 to GND or floating

Pin 8 to +12 V

Pin 8 to GND or floating

P/N 146552999-1-ML • REV R • ISS 20JUL22 3 / 42

Single zone EOL

Zone state

Value

Default

Tamper (short)

0 Ω

Normal

4.7 kΩ

Alarm

Rt+Ra

9.4 kΩ

Tamper (open)

∞

EN: Installation Sheet

Description

DDV1016(-D) is a dual motion sensor.

It combines the patented PIR mirror optics technology with the

patented Range Controlled Radar technology.

Installation guidelines

See Figure 1.

The detector is intended to be mounted on walls but can also

be mounted on ceilings by using a mounting bracket.

Use the following guidelines to determine the best location to

install the detector.

•Mount the detector so the expected movement of an

intruder is across the detection pattern (see Figure 3).

•Mount the detector at a stable surface at a height between

1.8 m and 3.0 m (5.9 and 9.8 ft.) from the floor.

Note: For INCERT installations, mounting height must be

2.0 to 3.0 m (6.6 to 9.8 ft.)

•Do not mount the detector within 0.5 m (1 ft. 8 in.) of

metallic objects or within 1.5 m (4 ft. 11 in.) of fluorescent

lights.

•Do not place objects in front of the detector that may

prevent a clear line of sight.

•Place detectors at least 6 m (19 ft. 8 in.) apart, and use

the short-range setting to avoid interference, when

mounting detectors face to face.

The dual technology processing of this detector is very

resistant to false alarm hazards. However, avoid potential

causes of instability, such as:

PIR hazards:

•Direct sunlight on the detector

•Heat sources within the detector field of view

•Strong air draughts onto the detector

•Animals in the field of view

•Obscuring the detector field of view with large objects,

such as furniture

Alarm (1)

Tamper (3)

Alarm zone (2)

Alarm

GND

+12V

1 3 45

2 6 78

JT JA

2 2K

4 7K

5 6K

2 2K

4 7K

5 6K

SW1 - Generic settings

LED ON Remote OFF

Not used

Positive Polarity

LED OFF

Remote ON

Negative Polarity

Range

3 .

( 3 ft ) 16

52 .

( ft ) 14

46 .

( ft )

39 .

( ft )

1 2 3456

JT JA

SW1

4 / 42 P/N 146552999-1-ML • REV R • ISS 20JUL22

Microwave hazards:

•Mounting surface susceptible to vibrations

•Metal surfaces reflecting microwave energy

•Water movement through plastic pipes

•Moving or vibrating objects like fans, heating or air-

conditioning ducts

WARNING! The equipment is not earthed. Any

external circuit connected to the equipment must be

located within the same building and connected to a

protective earthing conductor.

Wire insulation of cables connected to the equipment must

conform to IEC 60332-1-2 and IEC 60332-1-3 or IEC 60332-

2-2, depending on the wire cross sectional area, or IEC TS

60695-11-21, regardless of cross sectional area. Alternatively,

such wires must comply with UL 2556 VW-1.

The detector power supply source must be power limited at

15 W.

We recommend that the detector is regularly walk tested and

checked at the control panel.

To install the detector:

1. Lift off the custom insert (see Figure 2, items 1 and 2).

2. Using a screwdriver, carefully prise open the detector (see

Figure 2, items 3 and 4).

Caution: Do not touch the pyroelectric sensor (Figure 6).

3. Take out the cover screw (Figure 4, item 2).

4. Fix the base to the wall between 1.8 and 3.0 m (5.9 and

9.8 ft.) from the floor.

Note: For INCERT installations, mounting height must be

2.0 to 3.0 m (6.6 to 9.8 ft.)

See Figure 4.

- For flat mounting, use a minimum of two screws

(DIN 7998) in positions A.

- For corner mounting, use screws in position B or C.

- To install the pry-off tamper ST400, use mounting

positions A. ST400 mounting position is shown as item 3

in Figure 4. Open the outlet in the back plate (Figure 5,

item 2).

5. Wire the detector (see Figures 4 and 12). Use back plate

cable inlets (Figure 5, item 1) and cable gutter (Figure 5,

item 3).

6. Select the desired jumper and DIP switch settings (see

“Setting the detector” below for more information.

7. Remove the blinders and add the stickers, if required. See

“Configuring the coverage pattern” on page 5 for more

details.

8. For ceiling-mount applications, use the SB01 swivel-mount

bracket. SB01 mounting position is shown as item 1 in

Figure 4.

9. Close the cover, insert the cover screw, and place the

custom insert.

Connections

See Figure 12.

Table 1: Detector Connections

Terminal

Label

Explanation

1, 2

GND,

+12V

Power supply connection (9 to 15 V, 12 V

nominal)

3, 4

ALARM

Alarm relay output (33 Ω). Use jumper JA to

set the onboard EOL resistor in series with the

relay. See “Jumpers” below.

5, 6

TAMPER

Tamper switch output (0 Ω). Use jumper JT to

set the onboard EOL resistor in series with the

switch. See “Jumpers” below.

Walk test

This input enables and disables the LED (walk

test On/Off). Walk test mode can only be

entered when detector is in Day mode (pin 8).

Active high or low is determined by SW1-3

(see “SW1-3: Polarity” on page 5).

Day/Night

This input switches the detector in day (show

memory on the LED indicator) or night mode

(activates the alarm memory and clears

previous stored alarms). Active high or low

polarity is determined by SW1-3 (see “SW1-3:

Polarity” on page 5).

Notes

•Inputs 7 and 8 are only useable when SW1-5 is set to

Remote on. See “SW1-5: Remote functionality” on page 5.

•The LED is only enabled when SW1-6 is set to LED on.

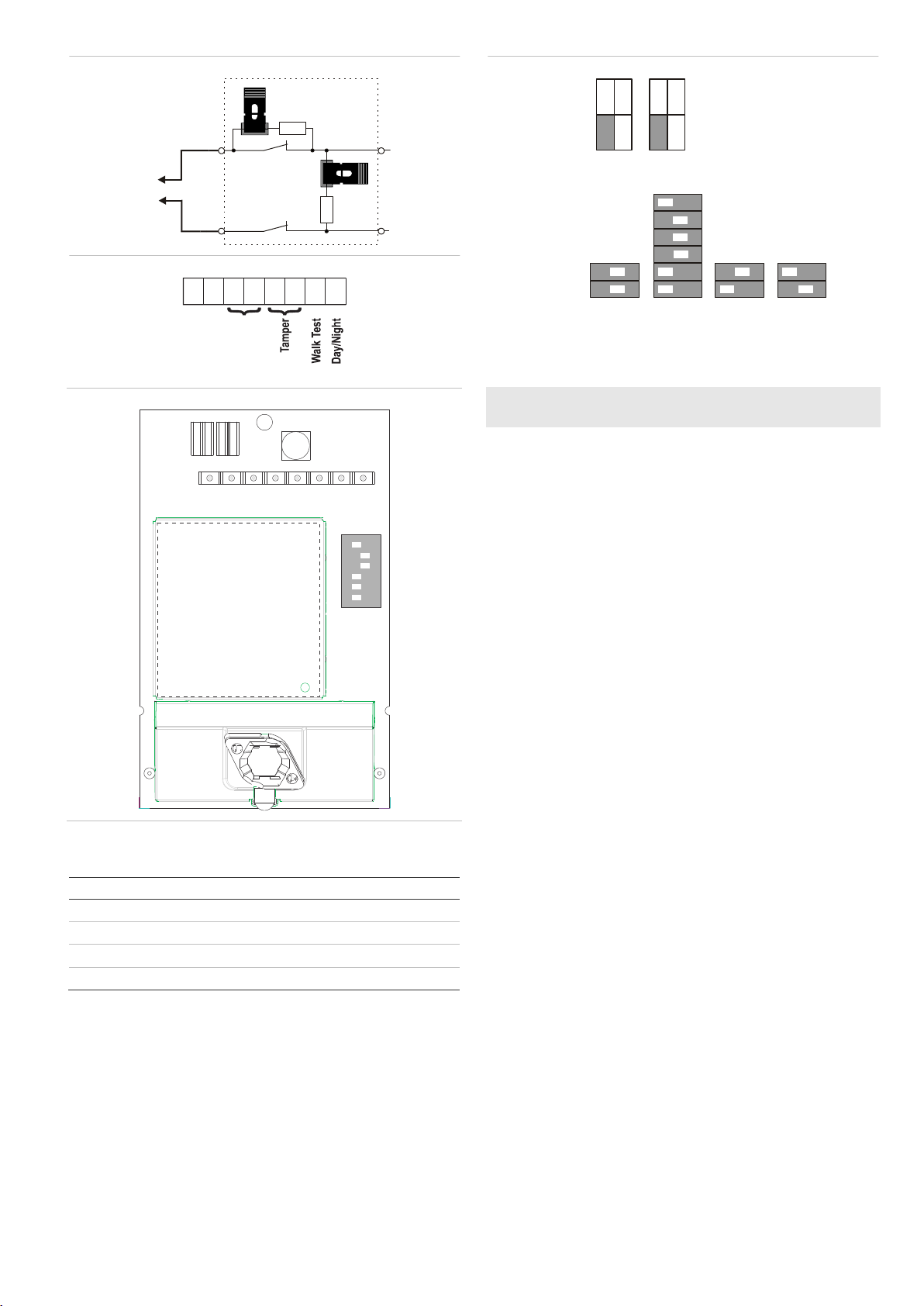

Figure 10 explains how to create a single zone with multiple

resistor configuration.

Figure 10 legend

(1) Alarm relay

(2) Alarm zone

(3) Tamper switch output

Ra Alarm EOL resistor

Rt Tamper EOL resistor

Setting the detector

See Figure 13 for jumpers and DIP switch location.

Jumpers

Jumpers set onboard EOL mode and value. The circuit is

shown in Figure 10.

JA: Set onboard alarm EOL resistor (Ra)

1 kΩ

2.2 kΩ

4.7 kΩ (factory

default)

5.6 kΩ

Off: No onboard alarm EOL.

JT: Set onboard tamper EOL resistor (Rt)

1 kΩ

2.2 kΩ

P/N 146552999-1-ML • REV R • ISS 20JUL22 5 / 42

4.7 kΩ (factory

default)

5.6 kΩ

Off: No onboard tamper EOL.

Configuring the zone

To set up the zone, apply the following guidelines.

•Select appropriate EOL resistor values with JA and JT.

For example, setting of jumper JT determines Rt value.

•For isolated outputs remove JT.

•Remove jumpers JA and JT to exclude onboard EOL

values.

For a single zone with all onboard resistors set, the zone

resistance can be the following.

Table 2: Zone resistance values

Zone state

Value

Default

Tamper (short)

0 Ω

Normal

4.7 kΩ

Alarm

Rt+Ra

9.4 kΩ

Tamper (open)

∞

DIP switches

Table 3: SW1, general settings

Switch

Values

6: LED

On: LED on*

Off: LED off

5: Remote

On: Remote on

Off: Remote off*

4: Reserved

3: Polarity

On: Positive polarity

Off: Negative polarity*

1, 2: Radar

range

1 On, 2 On: 16 m (52 ft.)*

1 Off, 2 On: 14 m (46 ft.)

1 On, 2 Off: 12 m (39 ft.)

1 Off, 2 Off: 10 m (33 ft.)

* Factory default

DIP switch SW1

SW1-1, SW1-2: Radar range

Use SW1-1 and SW1-2 to set the radar range exactly to fit the

application. The radar is of a range-gating type which means

that the range of detection is very accurate.

10 m (33 ft.)

14 m (46 ft.)

12 m (39 ft.)

16 m (52 ft.)

Factory default.

SW1-3: Polarity

On: Positive polarity. Configures the inputs (WT and D/N) as

“Active high”.

Off: Negative polarity. Configures the inputs (WT and D/N) as

“Active low”. Factory default.

The functionality is explained in Figure 9.

Figure 9 legend

(1) Polarity high

(2) Polarity low

(3) Walk test

(4) Day/night

This function also depends on the SW1-5 setting. See “SW1-5:

Remote functionality” below.

SW1-4: Reserved

Do not change.

SW1-5: Remote functionality

On: Remote on. Enables WT and day/night inputs.

Off: Remote off. Disables WT and day/night inputs (factory

default).

The following functionality depends on the Remote setting.

Table 4: Functions dependent on the Remote setting

Item

Description

SW1-5 Remote on

SW1-5 Remote off

SW1-3

Polarity

Selectable

Positive only

WT input

Enabled

Disabled

D/N

D/N input

Enabled

Disabled

Other

Green Mode

Enabled in day

mode with no WT

Disabled

Alarm memory

Enabled in day

mode with no WT

Disabled

See also “Connections” on page 4.

SW1-6: LEDs

On: LEDs are enabled. See “LEDs and outputs” on page 6 for

LED functionality.

Off: LEDs are disabled for any state.

Configuring the coverage pattern

•Remove blinders (Figure 8, item 1) if necessary. The

modified pattern is shown in Figure 8, items 3 to 7.

Note: If both blinders are installed, the detector range is

limited to 6 m (default).

•Modify the pattern by breaking out blinder parts (shown as

gray in Figure 8, item 1). The corresponding curtain

fragments are shown in Figure 8, item 2.

•Put the appropriate mirror stickers if necessary. See

Figure 7, item 1 for details.

Caution: Removing stickers can damage the mirror

surface.

•When near objects directly under the detector, fit the mask

to the inside of the window (default). This disables the part

of the curtains looking down at the object, whose

closeness might destabilize the detector. See Figure 7,

item 2.

Walk testing the detector

There are two ways for switching on the walk test mode.

SW1-6 set to LED on, SW1-5 set to Remote off

In this mode the LED indication is always enabled (constant

walk test mode).

1 2

6 / 42 P/N 146552999-1-ML • REV R • ISS 20JUL22

SW1-6 set to LED on, SW1-5 set to Remote on

This setting enables the walk test input (pin 7) and the

day/night input (pin 8). This allows the user to activate LED

indication remotely by setting the detector into the day mode

and activate the walk test.

Green mode

When SW1-5 is set to Remote on, the radar is switched off

during the day mode (with no WT) to reduce current

consumption. The detector is then operating in PIR only mode.

Note: The Day/night line must be connected to the control

panel for this mode to work.

Alarm memory

When SW1-5 is set to Remote on, alarms that occurred during

the night mode are stored in the detector memory. They are

indicated by flashing red LED when the unit switches to day

mode (walk test disabled). The memory is cleared when the

detector switches back to the night mode.

Note: Set SW1-6 to Off to prevent showing the alarm memory

on the LEDs. See “SW1-6: LEDs” on page 5.

LEDs and outputs

To enable LEDs functionality, set SW1-6 to On, otherwise

LEDs are disabled in any condition. See “SW1-6: LEDs” on

page 5 for more details.

Table 5: LEDs and outputs

Status

Red

LED

Alarm

relay

To reset

Start up

Closed

Automatically after 60 s

Low voltage

Open

Apply correct voltage

PIR intruder alarm

Closed

Microwave intruder

alarm

Closed

Dual motion intruder

alarm

Open

Automatically after 3 s

Dual Alarm Memory

Closed

Switch to the night mode

Continuously ON Normal blinking (1 Hz)

Specifications

Detector technology

Dual

Range

10, 12, 14, 16 m selectable via

SW1-1 and SW1-2

Viewing angle

78 degrees

PIR optics

9 high-density mirror curtains

Microwave frequency

5.725 to 5.875 GHz

Max microwave output, E.I.R.P.

14 dBm

Memory function

Yes

Input power

9 to 15 V(12 V nominal)

Peak-to-peak ripple immunity

2 V (at 12 V)

Detector start-up time

60 s

Current consumption

5 to 17 mA (9 mA nom.)

Mounting height

INCERT installations

1.8 to 3.0 m (5.9 to 9.8 ft.)

2.0 to 3.0 m (6.6 to 9.8 ft.)

Target speed range

0.2 to 3.0 m/s (8 in./s to 10 ft./s)

Alarm (NC) / Tamper relay

characteristic

80 mA 30 V, Form A

Alarm time

3 s

Operating temperature

−10 to +55°C (14 to 130°F)

Relative humidity

95% max., noncondensing

Weight

120 g

Dimensions (H x W x D)

126 × 63 × 50 mm

IP/IK rating

IP30 IK04

Pry-off tamper

Optional (ST400)

Regulatory information

Manufacturer

PLACED ON THE MARKET BY:

Carrier Fire & Security Americas Corporation Inc.

13995 Pasteur Blvd

Palm Beach Gardens, FL 33418, USA

AUTHORIZED EU REPRESENTATIVE:

Carrier Fire & Security B.V.

Kelvinstraat 7, 6003 DH Weert, Netherlands

Product warnings

and disclaimers

THESE PRODUCTS ARE INTENDED FOR SALE

TO AND INSTALLATION BY QUALIFIED

PROFESSIONALS. CARRIER FIRE &

SECURITY CANNOT PROVIDE ANY

ASSURANCE THAT ANY PERSON OR ENTITY

BUYING ITS PRODUCTS, INCLUDING ANY

“AUTHORIZED DEALER” OR “AUTHORIZED

RESELLER”, IS PROPERLY TRAINED OR

EXPERIENCED TO CORRECTLY INSTALL FIRE

AND SECURITY RELATED PRODUCTS.

For more information on warranty disclaimers and

product safety information, please check

https://firesecurityproducts.com/policy/product-

warning/ or scan the QR code.

European Union

directives

Carrier Fire & Security hereby declares that this

device is in compliance with the applicable

requirements and provisions of all applicable rules

and regulations, including but not limited to the

Directive 2014/53/EU. For more information see:

www.firesecurityproducts.com

REACH

Product may contain substances that are also

Candidate List substances in a concentration

above 0.1% w/w, per the most recently published

Candidate List found at ECHA Web site.

Safe use information can be found at

https://firesecurityproducts.com/en/content/intrusi

on-intro

2012/19/EU (WEEE directive): Products marked

with this symbol cannot be disposed of as

unsorted municipal waste in the European Union.

For proper recycling, return this product to your

local supplier upon the purchase of equivalent

new equipment, or dispose of it at designated

collection points. For more information see:

www.recyclethis.info

P/N 146552999-1-ML • REV R • ISS 20JUL22 7 / 42

Product

documentation

Please consult the following web link to retrieve

the electronic version of the product

documentation.

This link will guide you to the EMEA regional

contact page. On this page you can request your

are stored.

https://firesecurityproducts.com/en/contact

Contact information

www.firesecurityproducts.com or www.aritech.com.

DA: Installationsvejledning

Beskrivelse

DDV1016(-D) er en kombidetektor.

Den omfatter den patentbeskyttede PIR-spejloptikteknologi

med den patentbeskyttede Range Controlled Radar-teknologi.

Installationsvejledning

Se figur 1.

Detektoren er beregnet til vægophæng men kan også

monteres i loftet med et monteringsbeslag.

Følg denne vejledning til at fastlægge den bedste placering til

installation af detektoren.

•Monter detektoren så den forventede bevægelse ved et

indbrud er på tværs af detektionsmønstret (se figur 3).

•Monter detektoren på en stabil overflade i en højde på

1,8 m —3,0 m fra gulvet.

•Monter ikke detektoren på en afstand af 0,5 m fra

metalgenstande eller 1,5 m fra lysstofarmaturer.

•Placer ikke en genstand foran detektoren, som kan

forhindre en direkte synslinje.

•Placer detektorerne mindst 6 m fra hinanden og juster

afstanden på enheden således at man undgår interferens

ved montering af detektorerne rettet mod hinanden.

Detektorteknologien beskytter effektivt mod falske alarmer.

Undgå imidlertid mulige årsager til ustabilitet, f.eks.:

PIR-fare:

•Direkte sollys på detektoren

•Varmekilder inden for detektorens synsfelt

•Kraftig træk på detektoren

•Dyr i synsfeltet

•Blokering af detektorens synsfelt med store genstande

som f.eks. møbler

Mikrobølgefare:

•Monteringsoverflade modtagelig for rystelser

•Metaloverflader reflekterer mikrobølgeenergi

•Vandbevægelse gennem plastikrør

•Bevægelige eller vibrerende dele som blæsere, varme-

eller airconditionkanaler

ADVARSEL! Udstyret er ikke jordet. Ethvert ekstern

kredsløb, der er tilsluttet udstyreret, skal være

placeret i den samme bygning og tilsluttes en

beskyttende jordleder.

Trådisolering af kabler, der er tilsluttet udstyret, skal være i

overensstemmelse med IEC 60332-1-2 og IEC 60332-1-3

eller IEC 60332-2-2, afhængig af ledningens tværsnit, eller

IEC TS 60695-11-21, uanset af tværsnitsarealet. Alternativ

skal sådanne ledninger være i overensstemmelse med UL

2556 VW-1.

Strømforsyning til detektoren skal være begrænset til 15 W.

Vi anbefaler, at alarmen gangtestes med jævne mellemrum, og

at kommunikationen med kontrolpanelet kontrolleres.

Sådan installeres detektoren:

1. Tag dækpladen af (se figur 2, pkt. 1 og 2).

2. Åbn forsigtigt detektoren med en skruetrækker (se figur 2,

pkt. 3 og 4).

Bemærk: Rør ikke den pyroelektriske føler (figur 6).

3. Tag dækskruen ud (figur 4, pkt. 2).

4. Gør soklen fast til væggen mellem 1,8 m og 3,0 m fra

gulvet.

Se figur 4.

- Ved flad montering bruges mindst to skruer (DIN 7998)

i position A.

- Ved hjørnemontering bruges skruer i position B eller C.

- For installation af vægsabotagekontakt ST400 bruges

monteringsposition A. ST400-monteringsposition vises

som pkt. 3 i figur 4. Åbn kontakten i bagpladen (figur 5,

pkt. 2).

5. Tilslut detektoren (se figur 4 og 12). Brug bagpladens

ledningsindgange (figur 5, pkt. 1) og kabelrende (figur 5,

pkt. 3).

6. Vælg de ønskede indstillinger for jumper og DIP-switch

(se “Indstilling af detektoren” på side 8 for mere

information.

7. Fjern afdækningspladerne foran spejlet og indsæt

afdækningslabel, hvis dette kræves. Se “Indstilling af

dækningsmønster” på side 9 for flere detaljer.

8. Til loftmontering anvendes SB01-svingmonteringskonsol.

SB01-monteringspositionen vises som pkt. 1 i figur 4.

9. Luk detektoren, indsæt dækskrue og indsæt dækpladen.

Tilslutninger

Se figur 12.

Tabel 1: Detektortilslutninger

Terminal

Etiket

Forklaring

1, 2

GND,

+12V

Strømforsyningstilslutning (9 til 15 V, 12 V

nominel)

3, 4

ALARM

Alarmrelæudgang (33 Ω). Brug jumper JA til at

sætte den indbyggede EOL-modstand i serie

med relæet. Se “Jumpere” på side 8.

8 / 42 P/N 146552999-1-ML • REV R • ISS 20JUL22

Terminal

Etiket

Forklaring

5, 6

TAMPER

Sabotagekontaktudgang (0 Ω). Brug jumper JT

til at sætte den indbyggede EOL-modstand i

serie med kontakten. Se “Jumpere” nedenfor.

Gangtest

Denne indgang aktiverer og deaktiverer LED

(gangtest til/fra). Gangtestfunktionen kan kun

vælges, når detektoren er i dagtilstand (pin 8).

Aktiv høj eller lav fastsættes af SW1-3 (se

“SW1-3: Polaritet” nedenfor).

Dag/nat

Det indstiller detektoren til dagtilstand (vis

hukommelse på LED-indikator) eller nattilstand

(aktiverer alarmhukommelsen og sletter

tidligere gemte alarmer). Aktiv høj eller lav

polaritet fastsættes af SW1-3 (se “SW1-3:

Polaritet” nedenfor).

Noter

•Indgang 7 og 8 kan kun anvendes, når SW1-5 indstilles til

Ekstern til. Se “SW1-5: Ekstern funktion” nedenfor.

•LED aktiveres kun, når SW1-6 indstilles til LED til.

Figur 10 forklarer, hvordan man opretter en enkelt zone med

individuel indstilling af modstandene.

Figure 10 symbolforklaring

(1) Alarmrelæ

(2) Alarmzone

(3) Sabotagekontaktudgang

Ra Alarm EOL-modstand

Rt Sabotage EOL-modstand

Indstilling af detektoren

Se figur 13 om placering af jumpere og DIP-kontakt.

Jumpere

Jumpere, indstilling af indbygget EOL, tilstand og værdi.

Kredsløbet vises i figur 10.

JA: Indstil indbygget alarm EOL-modstand (Ra)

1 kΩ

2,2 kΩ

4,7 kΩ

(fabriksindstilling)

5,6 kΩ

OFF: Ingen indbygget alarm EOL.

JT: Indstil indbygget sabotage EOL-modstand (Rt)

1 kΩ

2,2 kΩ

4,7 kΩ

(fabriksindstilling)

5,6 kΩ

OFF: Ingen indbygget sabotage EOL.

Zonekonfiguration

Du kan indstille zonen ved hjælp af følgende retningslinjer.

•Vælg den relevante EOL modstandsværdi med JA og JT.

Eksempelvis indstilling af jumper JT fastsætter Rt-

værdien.

•Ved isolering af udgange fjernes JT.

•Fjern jumpere JA og JT for at afbryde forbindelsen til de

indbyggede EOL-modstande.

For enkelt zone med indbyggede modstande kan

zonemodstanden være følgende.

Tabel 2: Zonemodstandsværdier

Zonetilstand

Værdi

Fabriksindstilling

Sabotage (kort)

0 Ω

Normal

4,7 kΩ

Alarm

Rt+Ra

9,4 kΩ

Sabotage (åben)

∞

DIP-kontakter

Tabel 3: SW1, generelle indstillinger

Kontakt

Værdier

6: Lysdiode

ON: Lysdioder til*

OFF: Lydsdiode slukket

5: Eksternt

ON: Ekstern til

OFF: Ekstern fra*

4: Reserveret

3: Polaritet

ON: Positiv polaritet

OFF: Negativ polaritet*

1, 2: Radarrække-

vidde

1 til, 2 til: 16 m*

1 fra, 2 til: 14 m

1 til, 2 fra: 12 m

1 til, 2 fra: 10 m

* Fabriksindstilling

DIP-kontakt SW1

SW1-1, SW1-2: Radarrækkevidde

Brug SW1-1 og SW1-2 til at indstille radarrækkevidden, så den

passer til formålet. Radarens dækningsområde er meget

præcis.

10 m

14 m

12 m

16 m

fabriksindstilling.

SW1-3: Polaritet

ON: Positiv polaritet. Konfigurerer indgang (WT og D/N) som

“aktiv høj”.

OFF: Negativ polaritet. Konfigurerer indgang (WT og D/N) som

“aktiv lav”. Fabriksindstilling.

Funktionen forklares i figur 9.

Figure 9 symbolforklaring

(1) Polaritet høj

(2) Polaritet lav

(3) Gangtest

(4) Dag/nat

Funktionen afhænger også af indstillingen af SW1-5. Se “SW1-

5: Ekstern funktion” nedenfor.

SW1-4: Reserveret

Må ikke ændres. (Off= fabriksindstilling)

SW1-5: Ekstern funktion

ON: Ekstern til. Aktiverer WT og dag/nat.

OFF: Ekstern fra. Deaktiverer WT og dag/nat-indgang

(fabriksindstilling).

1 2

P/N 146552999-1-ML • REV R • ISS 20JUL22 9 / 42

Følgende funktion afhænger af ekstern indstilling.

Tabel 4: Funktion afhænger af ekstern indstilling

Punkt

Beskrivelse

SW1-5 Ekstern til

SW1-5 Ekstern fra

SW1-3

Polaritet

Valgbar

Kun positiv

WT indgang

Tilkoblet

Frakoblet

D/N

D/N-indgang

Tilkoblet

Frakoblet

Andet

Grøn tilstand

Aktiveret i

dagtilstand uden WT

Frakoblet

Alarm hukom.

Aktiveret i

dagtilstand uden WT

Frakoblet

Se også “Tilslutninger” på side 7.

SW1-6: Lysdioder

ON: LED er aktiveret. Se “Lysdioder og udgange” nedenfor for

LED-funktioner.

OFF: Lysdioder er deaktiverede for enhver tilstand.

Indstilling af dækningsmønster

•Fjern afdækningspladerne (Figur 8, punkt 1) hvis dette

kræves. Det modificerede mønster er vist på figur 8, punkt

3 til 7.

Bemærk: Hvis begge afdækningsplader er monteret, vil

detektorens rækkevidde være begrænset til 6 meter

(fabriksindstilling).

•Ændring af detektorens dækningsmønster gøres, ved at

fjerne afdækningspladerne (vist som grå markering på

figur 8, punkt 1). De tilsvarende gardinmønstre er vist på

figur 8, punkt 2.

•Indsæt nu de aktuelle afdækningslabels, hvis dette

ønskes. Se figur 7, punkt 1 for yderligere detaljer.

Husk: Ved fjernelse af afdækningslabels kan spejlets

overflade ødelægges.

•Når emner (reoler o.a) som er placeret direkte under

detektoren, placeres afdækningspladen inde i detektoren

(fabriksindstilling). Dette afskærmer den del af spejlet som

kigger direkte ned under detektoren. Emner der er i direkte

nærhed under detektoren, kan medføre utilsigtede

alarmer. Se figur 7, punkt 2.

Gangtest af detektoren

Der er to måder til at aktivere gangtestfunktionen på.

SW1-6 indstilles til LED til, SW1-5 indstilles til Ekstern fra

I denne tilstand er LED-angivelsen altid aktiveret (konstant

gangtesttilstand).

SW1-6 indstilles til LED til, SW1-5 indstilles til Ekstern til

Denne indstilling aktiverer gangtestindgangen (pin 7) og

dag/nat-indgang (pin 8). Så kan brugeren aktivere LED-

angivelse på afstand ved at indstille detektoren til dagtilstand

og aktivere gangtesten.

Grøn tilstand

Når SW1-5 indstilles til Ekstern til, så slukkes radaren i

dagstilstand (uden WT) for at reducere strømforbruget.

Detektoren kører så kun i PIR-tilstand.

Note: Dag/nat-forbindelsen skal tilsluttes kontrolpanelet for, at

funktionen virker.

Alarm hukommelse

Når SW1-5 indstilles til Ekstern til, gemmes en alarm, som

opstår om natten, i detektorens hukommelse. De angives med

blinkende rød lysdiode, når enheden skifter til dagtilstand

(gangtest deaktiveret). Hukommelsen slettes, når detektoren

skifter til nattilstand.

Note: Indstil SW1-6 til Fra for at forhindre, at

alarmhukommelsen vises på LED. Se “SW1-6: Lysdioder”

ovenfor.

Lysdioder og udgange

LED-funktionen aktiveres ved at indstille SW1-6 til Til, eller er

LED deaktiveret i en given tilstand. Se “SW1-6: Lysdioder”

ovenfor for flere detaljer.

Tabel 5: Lysdioder og udgange

Status

Rød lys-

diode

Alarm

relæ

Afstilling

Start

Lukket

Automatisk efter 60 sek.

Lav spænding

Åben

Tilfør korrekt spænding

PIR-indbrudsalarm

Lukket

Mikrobølge-

indbrudsalarm

Lukket

Kombiindbrudsalarm

Åben

Automatisk efter 3 sek.

Dobbel alarm

hukommelse

Lukket

Skift til nattilstand

Løbende TIL Normal blink (1 Hz)

Specifikationer

Detektorteknologi

Kombi

Rækkevidde

10, 12, 14, 16 m vælges via SW1-1 og

SW1-2

Visningsvinkel

78 grader

PIR-optik

9 spejlgardiner med høj densitet

Mikrobølgefrekvens

5,725 til 5,875 GHz

Maks. mikrobølge, E.I.R.P.

14 dBm

Hukommelsesfunktion

Indgangseffekt

9 til 15 VDC (12 V nominel)

Peak-to-peak ripple-

immunitet

2 V (ved 12 VDC)

Detektoropstartstid

60 sek.

Strømforbrug

5 til 17 mA (9 mA nom.)

Monteringshøjde

1,8 til 3,0 m

Indstilling af

detekteringshastighed

0,2 til 3,0 m/s

10 / 42 P/N 146552999-1-ML • REV R • ISS 20JUL22

Alarm (NC) /

sabotagerelæegenskaber

80 mA 30 VDC, Form A

Alarmtid

3 sek.

Driftstemperatur

−10 til +55°C

Relativ fugtighed

95% maks., ikke-kondenserende

Vægt

120 g

Mål (H x B x D)

126 × 63 × 50 mm

IP-/IK-klasse

IP30 IK04

Vægsabotage

Ekstraudstyr (ST400)

Lovgivningsmæssig information

Producent

MARKEDSFØRT AF:

Carrier Fire & Security Americas Corporation Inc.

13995 Pasteur Blvd

Palm Beach Gardens, FL 33418, USA

AUTORISERET EU-REPRÆSENTANT:

Carrier Fire & Security B.V.

Kelvinstraat 7, 6003 DH Weert, Netherlands

Advarsler og

fraskrivelser

vedrørende

produktet

DISSE PRODUKTER ER BEREGNET TIL SALG

TIL OG INSTALLATION AF KVALIFICEREDE

FAGFOLK. CARRIER FIRE & SECURITY KAN

IKKE GIVE NOGEN GARANTI FOR, AT EN

PERSON ELLER ENHED, DER KØBER VORES

PRODUKTER, INKLUSIVE EN ”AUTORISERET

FORHANDLER”, ER BEHØRIGT UDDANNET

ELLER ERFAREN TIL KORREKT

INSTALLATION AF BRAND- OG

SIKKERHEDSRELATEREDE PRODUKTER.

Flere oplysninger om garanti og fraskrivelser samt

oplysninger om produktsikkerhed kan findes ved

at gå til

https://firesecurityproducts.com/policy/product-

warning/ eller scanne QR-koden.

EU-direktiver

Carrier Fire & Security erklærer herved, at denne

enhed overholder gældende regler og

bestemmelser i alle gældende regler og

bestemmelser, indeholdt men ikke begrænset til

direktivet 2014/53/EU. For yderligere

informationer se www.firesecurityproducts.com.

REACH

Produktet kan indeholde stoffer, er også er

kandidatliste stoffer i en koncentration over 0,1%

w/w, pr. Den seneste offentliggjorte kandidatliste,

findes på ECHAs websted.

Oplysninger om sikker brug findes på

https://firesecurityproducts.com/en/content/intrusi

on-intro

2012/19/EU (WEEE): Bortskaffelse af elektrisk og

elektronisk udstyr har til formål at minimere den

indvirkning, som affald af elektrisk og elektronisk

udstyr har på miljøet og mennesker. I henhold til

direktivet må elektrisk udstyr, der er mærket med

dette symbol, ikke bortskaffes sammen med

almindeligt husholdningsaffald i Europa.

Europæiske brugere af elektrisk udstyr skal

aflevere kasserede produkter til genbrug.

Yderligere oplysninger findes på webstedet

www.recyclethis.info

Produkt

dokumation

Se følgende weblink for at hente den elektroniske

version af produktdokumentationen.

Denne link vil guide dig til EMEA’s regionale

kontaktside. På denne side kan du anmode om dit

log-ind til den sikrede webportal, hvor alle

manualer er gemt.

https://firesecurityproducts.com/en/contact

Kontaktinformation

www.firesecurityproducts.com eller www.aritech.com.

DE: Installationsanleitung

Beschreibung

Der DDV1016(-D) ist ein Dual-Bewegungsmelder.

Er vereint die patentierte PIR-Spiegeloptik mit der patentierten

Radar-Reichweitensteuerung.

Installationsanleitungen

Siehe Abb. 1.

Der Melder ist auf die Montage an Wänden ausgerichtet, kann

aber auch mithilfe einer Montagehalterung an der Decke

angebracht werden.

Die folgenden Richtlinien helfen Ihnen bei der Auswahl einer

geeigneten Montageposition für den Melder:

•Montieren Sie den Melder so, dass die Bewegung eines

Eindringlings im Erfassungsbereich des Melders liegt

(siehe Abb. 3).

•Montieren Sie den Melder auf einer stabilen Oberfläche in

einer Höhe von 1,8 m bis 3 m über dem Boden.

Hinweis: Bei INCERT Installationen muss die

Montagehöhe 2,0 bis 3,0 m (6,6 bis 9,8 ft.) betragen.

•Montieren Sie den Melder nicht innerhalb eines Radius

von 0,5 m um metallische Objekte oder innerhalb eines

Radius von 1,5 m um Leuchtstoffleuchten.

•Stellen Sie keine Objekte vor den Melder, die die Sichtlinie

beeinträchtigen könnten.

•Platzieren Sie Melder in einem Abstand von mindestens

6 m zueinander, und verwenden Sie die Einstellung für

eine kurze Reichweite, um Störungen zu vermeiden, wenn

Sie die Melder gegenüberliegend anbringen.

Die Dual-Technologie dieses Melders dient der Vermeidung

falscher Alarmmeldungen. Sie sollten jedoch potenzielle

Instabilitätsfaktoren vermeiden, darunter:

Risiken für PIR:

•Direkte Sonneneinstrahlung auf den Melder

•Hitzequellen innerhalb des Erfassungsbereichs des

Melders

•Starke Zugluft am Melder

•Tiere innerhalb des Erfassungsbereichs

•Verdecken des Erfassungsbereichs des Melders durch

große Objekte wie z. B. Möbel

Este manual sirve para los siguientes modelos

Otros manuales de Sensor de seguridad de Aritech

Aritech

Aritech ATS 500A Series Instrucciones de montaje

Aritech

Aritech 6910P Mini Instrucciones de montaje

Aritech

Aritech RF-EV1012PI-K4 Instrucciones de montaje

Aritech

Aritech DD300-P Series Manual de usuario

Aritech

Aritech DD66X Series Instrucciones de montaje

Aritech

Aritech VV600 Plus Instrucciones de montaje

Aritech

Aritech GS620N Manual de usuario

Aritech

Aritech VV600 Plus Manual de usuario

Aritech

Aritech 2000 Series Instrucciones de montaje

Aritech

Aritech 2000 Series Instrucciones de montaje

Aritech

Aritech GS620N Manual de usuario

Aritech

Aritech GS625 Manual de usuario

Aritech

Aritech 2000 Series Instrucciones de montaje

Aritech

Aritech DD490 Series Manual de usuario

Aritech

Aritech EV1116 Series Instrucciones de montaje

Aritech

Aritech ShatterPro 3 Manual de usuario

Aritech

Aritech VV600 Plus Manual de usuario

Aritech

Aritech EV400-PLUS Series Manual de usuario

Aritech

Aritech DD1012 Instrucciones de montaje

Aritech

Aritech EV1000 Series Manual de usuario

Aritech

Aritech EV100P Series Manual de usuario

Aritech

Aritech 2000 Series Instrucciones de montaje

Aritech

Aritech DP721RTA Instrucciones de montaje

Aritech

Aritech ShatterPro 3 Manual de usuario

Manuales populares de Sensor de seguridad de otras marcas

THORLABS

THORLABS PDA10JT Manual de usuario

Waeco

Waeco UV-DETECT Manual de usuario

Intermatic

Intermatic IOS-DSIMF Manual de usuario

urmet domus

urmet domus 1083 Manual de usuario

Siemens

Siemens AZL66 Series Manual de usuario

BTI

BTI Profiline Multi Finder Manual de usuario

Challenger

Challenger SL01 Manual de usuario

DMP Electronics

DMP Electronics 1122INT Manual de usuario

Rielta

Rielta Ladoga MK-RK Manual de usuario

Mirion Technologies

Mirion Technologies ACCURAD PRD Manual de usuario

Bosch

Bosch DS835 Manual de usuario

DBI SALA

DBI SALA EZ Stop Manual del operador

Lamptime

Lamptime ST05C Manual de usuario

Ubiquiti

Ubiquiti MFI-MSC Manual de usuario

Subsite

Subsite 910R Instrucciones de instalación

Satel

Satel OPAL Pro Manual de usuario

Aleph

Aleph XC-1XTEU Manual de usuario

Pima

Pima LARIS QUAD Manual de usuario
