Ariston ACT60E Manual de usuario

ASC60AX-L | ASC90AX-L

ACT60AX-L | ACT90AX-L

SERVICE MANUAL

600 CERAMIC HOB - TOUCH

ACT60E

2/6

Exploded View

267

263

211

270

262

216

214

420

421

306

Parts List

ACT60E

3/6

ID Part Number Factory ID Description

16 5291802 YOA60-12SC-041-065 Ceramic Glass Assembly - No Logo

63 5291502 H35-30-300-007 Hot Plate 1200W/230V

64 5291503 H35-30-300-008 Hot Plate 1800W/230V

211 5291501 H35-30-180-004 Terminal Block

213 5291505 H35-10-200-003 Flexible Power Cord

262 5291504 H35-30-400-029 Main PCB & Display Board Assembly *Obsolete*

*5291521 TBC *Main PCB & Display Board Assembly (EGO)

263 5291933 YORTK-4000-010-038 Installation kit

267 5291200 YOA60-4000-010-071 Clips for Hotplate

421 5291932 H25-55-100-040 Spring x for hotplate clips

* New PCB board 5291521 is suitable for all serial numbers.

ACT60E

4/6

Wiring Diagram

blue/mavi

brown/kahve1

THERMINAL BLOCK

blue/mavi

brown/kahve

black/siyah

DGT 2018 STANDARD HOB CARD

black/siyah

red/kırmızı

Superseded PCB

Please refer to the next page for current wiring diagram

Part Number

5291504

ACT60E

5/6

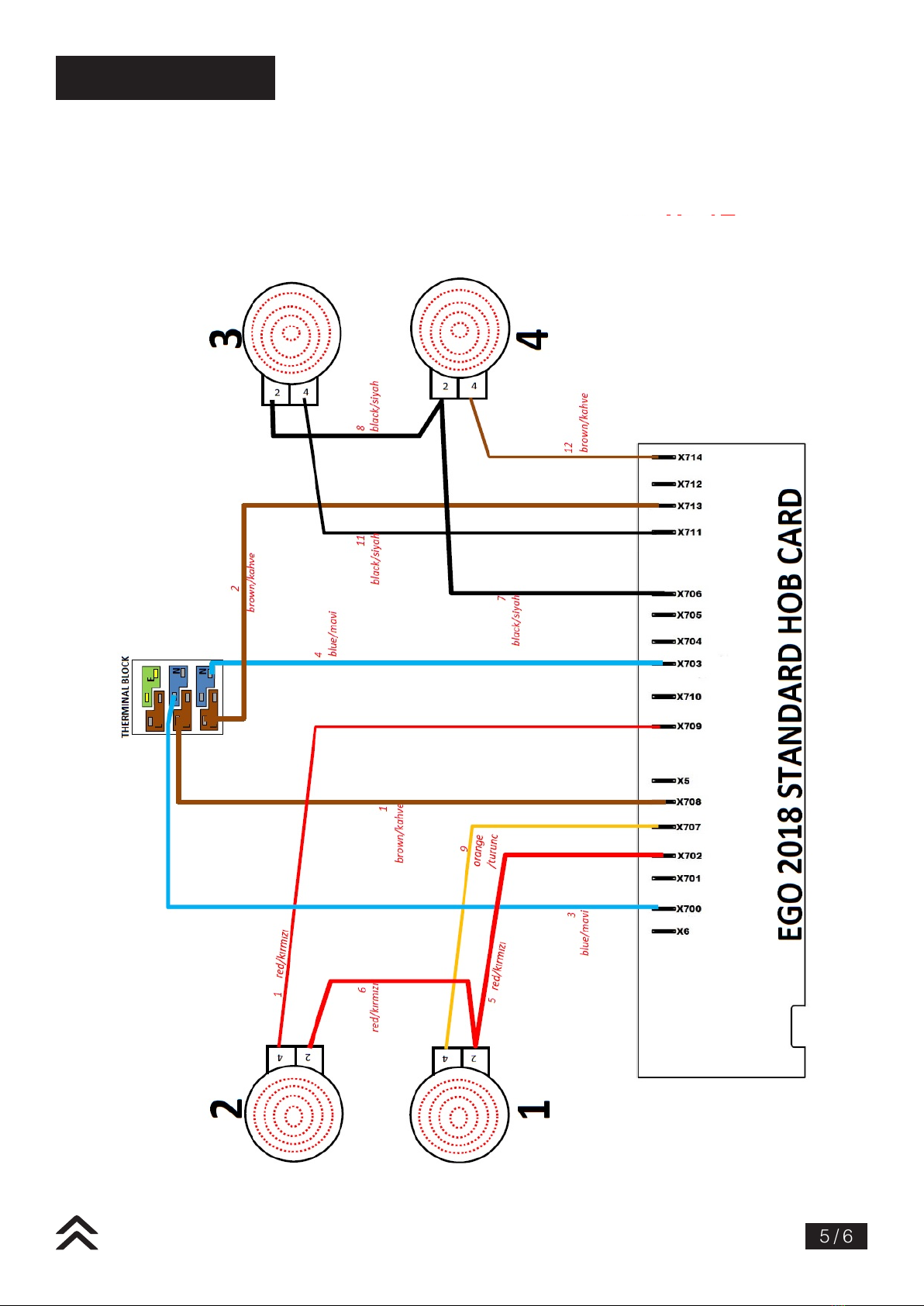

Wiring Diagram

Part Number

5291521

Updated PCB

Please refer to this diagram for installation of the new PCB

CONTACT DETAILS

AUSTRALIA

ARISIT PTY LIMITED

40-44 Mark Anthony Drive

Dandenong South, VIC 3175

Australia

Ph 1300 815 589

FX (03) 9768 0838

[email protected]

NEW ZEALAND

ARISIT PTY LIMITED

PO Box 68-140

Newton, Auckland

1145

New Zealand

Ph (09) 306 1020

FX (09) 302 0077

[email protected]

ELECTRIC CERAMIC HOB

Version 1.2
