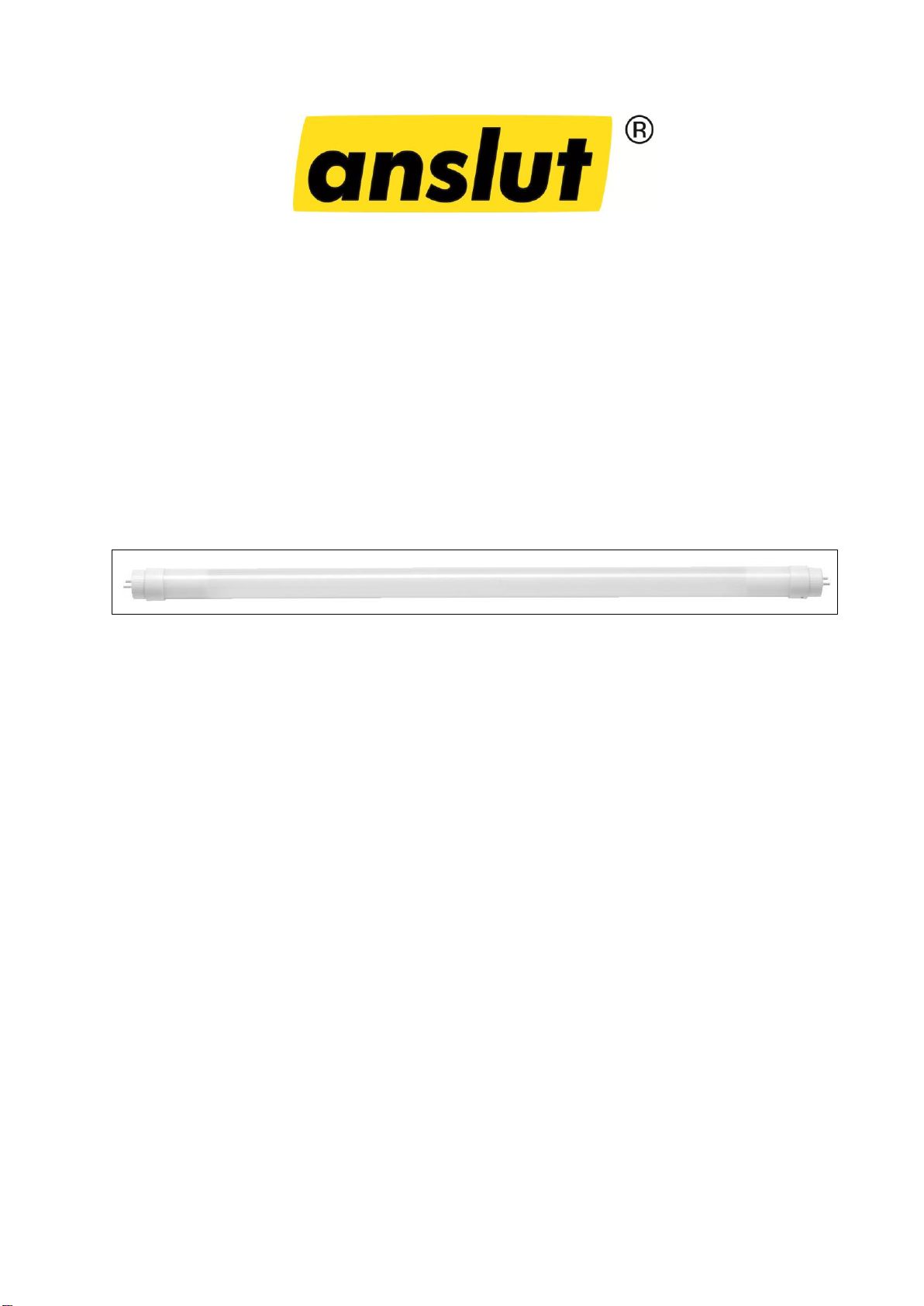

Monteringsanvisning för LED-lysrör

Monteringsanvisning for LED-lysrør

Instrukcja montażu świetlówki LED

Installation Instructions for LED Flourescent Tube

421-340 / 421-341 / 421-342

Monteringsanvisning i original

Instrukcja montażu w oryginale

Installation instructions in original

03.04.2013 © Jula AB

SVENSKA

SÄKERHETSANVISNINGAR

Läs monteringsanvisningen noggrant innan användning!

Spara monteringsanvisningen för framtida referens.

Kontrollera att nätspänningen är bruten före installation.

RESPEKT FÖR EL!

Nyinstallationer och utökning av befintliga anläggningar ska alltid utföras av behörig installatör. Vid

nödvändig kännedom (i annat fall kontakta elinstallatör) får du byta strömbrytare, vägguttag samt montera

stickproppar, skarvsladdar och lamphållare. Felaktig montering kan leda till livsfara och brandrisk.

TEKNISKA DATA

421-340

421-341

421-342

Märkspänning

230 V ~ 50 Hz

Effekt

9 W

18 W

27 W

Ström

120 mA

240 mA

360 mA

Ljusflöde

800 lm

1600 lm

2400 lm

Färgtemperatur

4000 K

Driftmiljö

-20 till +50 °C

Luftfuktighet

Högst 95 %

Spridningsvinkel

115° (0–180), 170°

(90–270)

115° (0–180), 170°

(90–270)

115° (0–180), 170°

(90–270)

Dimbar

Nej

Mått

Ø 28 x 603,1 mm

Ø 28 x 1212,6 mm

Ø 28 x 1513,6 mm

MONTERING

Största rekommenderade antal lampor per krets med dvärgbrytare utlösningskarakteristik B.

Lampeffekt

9 W

18 W

22 W

27 W

Lampström

120 mA

240 mA

300 mA

360 mA

10 A

Kabeltvärsnittsarea 1,5 mm²

Intermittensfaktor 70 %

53 st.

28 st.

23 st.

18 st.

Intermittensfaktor 100 %

75 st.

40 st.

32 st.

25 st.

16 A

Kabeltvärsnittsarea 2,5 mm²

Intermittensfaktor 70 %

70 st.

44 st.

36 st.

28 st.

Intermittensfaktor 100 %

100 st.

65 st.

52 st.

40 st.

Vrid 90°

Ofärgad sida utåt

SVENSKA

Eftermontering: Den befintliga armaturen har elektromagnetiskt driftdon

1. Slå från nätspänningen (230 V).

2. Ta ut glimtändaren och sätt i förbikopplingsdonet i glimtändarhållaren.

3. Sätt i LED-lysröret i armaturen.

4. Slå till nätspänningen (230 V).

OBS! Förbikopplingsdonet ingår i eftermonteringssatsen.

Före eftermontering –befintlig armatur

Fullbordad eftermontering –LED-lysrörsarmatur

1 = Förbikopplingsdon

OBS! LED-lysrör fungerar endast efter modifiering av originalarmaturen. EMC-egenskaperna måste

därför utvärderas på nytt, tillsammans med LED-lysröret, efter armaturmodifieringen. Satsen består av

LED-lysrör (1 st.), monteringsanvisning (1 st.) och förbikopplingsdon för montering i glimtändarhållare

(1 st.).

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon

0200-88 55 88.

Jula AB, Box 363, 532 24 SKARA

www.jula.se

NORSK

SIKKERHETSANVISNINGER

Les monteringsanvisningen nøye før bruk!

Ta vare på monteringsanvisningen for fremtidig bruk.

Kontroller at nettspenningen er brutt før du monterer produktet.

RESPEKT FOR EL!

Kan kun installeres av en registrert installasjonsvirksomhet. Det kan oppstå livsfare og øke brannfaren

dersom arbeidet ikke er riktig utført.

TEKNISKE DATA

421-340

421-341

421-342

Nominell spenning

230 V, 50 Hz

Effekt

9 W

18 W

27 W

Strøm

120 mA

240 mA

360 mA

Lysstrøm

800 lm

1600 lm

2400 lm

Fargetemperatur

4000 K

Driftsmiljø

-20 til +50 °C

Luftfuktighet

Maks. 95 %

Spredningsvinkel

115° (0–180), 170°

(90–270)

115° (0–180), 170°

(90–270)

115° (0–180), 170°

(90–270)

Dimbar

Nei

Mål

Ø 28 x 603,1 mm

Ø 28 x 1212,6 mm

Ø 28 x 1513,6 mm

MONTERING

Maks. anbefalt antall pærer per krets med effektbryter, utløsekarakteristikk B.

Lampeeffekt

9 W

18 W

22 W

27 W

Lampestrøm

120 mA

240 mA

300 mA

360 mA

10 A

Kabeltverrsnitt 1,5 mm²

Intermittensfaktor 70 %

53 stk.

28 stk.

23 stk.

18 stk.

Intermittensfaktor 100 %

75 stk.

40 stk.

32 stk.

25 stk.

16 A

Kabeltverrsnitt 2,5 mm²

Intermittensfaktor 70 %

70 stk.

44 stk.

36 stk.

28 stk.

Intermittensfaktor 100 %

100 stk.

65 stk.

52 stk.

40 stk.

Vri 90°

Ufarget side utover

NORSK

Ettermontering: Den eksisterende armaturen har elektromagnetisk drift

1. Koble fra nettspenningen (230 V).

2. Ta ut glimtenneren og sett forbikoblingsenheten i glimtennerholderen.

3. Sett LED-lysrøret i armaturen.

4. Koble til nettspenningen (230 V).

OBS! Forbikoblingsenheten følger med i ettermonteringssettet.

Før ettermontering –eksisterende armatur

Ferdig ettermontering –LED-lysrørarmatur

1 = Forbikoblingsenhet

OBS! LED-lysrør fungerer kun etter modifisering av originalarmaturen. EMC-egenskaper må derfor

vurderes på nytt, sammen med LED-lysrøret, etter modifiseringen av armaturen. Settet består av LED-

lysrør (1 stk.), monteringsanvisning (1 stk.) og forbikoblingsenhet for montering i glimtennerholder (1 stk.).

Med forbehold om endringer. Ved eventuelle problemer kan du kontakte vår serviceavdeling på telefon

67 90 01 34.

Jula Norge AS, Solheimsveien 6–8, 1471 LØRENSKOG

www.jula.no

POLSKI

ZASADY BEZPIECZEŃSTWA

Przed rozpoczęciem montażu przeczytaj uważnie instrukcję!

Zachowaj niniejszą instrukcję obsługi w celu przyszłego użycia.

Przed rozpoczęciem montażu sprawdź, czy zasilanie elektryczne jest odłączone.

ZACHOWAJ OSTROŻNOŚĆ PODCZAS PRACY Z PRĄDEM!

Wykonanie nowej instalacji oraz rozbudowanie instalacji istniejących należy zawsze zlecać

uprawnionemu instalatorowi. Jeśli posiadasz odpowiednią wiedzę (w przeciwnym razie należy

skontaktować się z elektrykiem-instalatorem), możesz wymieniać przełączniki, gniazda ścienne oraz

montować wtyczki, przedłużacze i oprawki żarówek. Nieprawidłowy montaż może stanowić zagrożenie

dla życia i spowodować ryzyko pożaru.

DANE TECHNICZNE

421-340

421-341

421-342

Napięcie znamionowe

230 V ~ 50 Hz

Moc

9 W

18 W

27 W

Prąd

120 mA

240 mA

360 mA

Strumień świetlny

800 lm

1600 lm

2400 lm

Temperatura barwowa

4000 K

Warunki użytkowania

od -20 do +50°C

Wilgotność powietrza

Maks. 95%

Kąt świecenia

115° (0–180), 170°

(90–270)

115° (0–180), 170°

(90–270)

115° (0–180), 170°

(90–270)

Z możliwością

ściemniania

Nie

Wymiary

Ø28 x 603,1 mm

Ø28 x 1212,6 mm

Ø28 x 1513,6 mm

MONTAŻ

Maksymalna zalecana liczba żarówek na obwód chroniony wyłącznikiem nadprądowym o

charakterystyce B.

Moc żarówki

9 W

18 W

22 W

27 W

Natężenie prądu żarówki

120 mA

240 mA

300 mA

360 mA

10 A

Powierzchnia przekroju

poprzecznego kabla 1,5

mm²

Współczynnik obciążenia

70%

53 szt.

28 szt.

23 szt.

18 szt.

Współczynnik obciążenia

100%

75 szt.

40 szt.

32 szt.

25 szt.

16 A

Powierzchnia przekroju

poprzecznego kabla 2,5

mm²

Współczynnik obciążenia

70%

70 szt.

44 szt.

36 szt.

28 szt.

Współczynnik obciążenia

100%

100 szt.

65 szt.

52 szt.

40 szt.

Obróć o 90°

Bezbarwną stroną na zewnątrz

POLSKI

Modernizacja: Istniejąca oprawa wyposażona jest w statecznik

elektromagnetyczny

1. Odłącz zasilanie (230 V).

2. Wyjmij zapłonnik i umieść statecznik w uchwycie zapłonnika.

3. Włóż świetlówkę LED w oprawę.

4. Podłącz zasilanie (230 V).

UWAGA! Statecznik wchodzi w skład zestawu modernizacyjnego.

Przed modernizacją – istniejąca oprawa

Po zakończeniu modernizacji – oprawa

świetlówkowa LED

1 = Statecznik

UWAGA! Świetlówka LED działa dopiero po dokonaniu modyfikacji w oryginalnej oprawie. Dlatego po

zmodyfowaniu oprawy należy na nowo ocenić świetlówkę LED oraz kompatybilność elektromagnetyczną

(EMC). Zestaw składa się ze świetlówki LED (1 szt.), instrukcji montażu (1 szt.) i statecznika do

zamontowania w uchwycie zapłonnika (1 szt.).

Z zastrzeżeniem prawa do zmian. W razie ewentualnych problemów skontaktuj się telefonicznie

z naszym działem obsługi klienta pod numerem 801 600 500.

Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska

www.jula.pl

ENGLISH

SAFETY INSTRUCTIONS

Read the Installation Instructions carefully before use.

Save the instructions for future reference.

Check that the mains voltage is disconnected before installation.

ELECTRICAL SAFETY

New installations and extensions to existing systems should always be carried out by an authorised

electrician. If you have the necessary experience and knowledge, you may replace switches and power

points, fit plugs, extension cords and light sockets. If not, you should contact an electrician. Incorrect

installation can result in electric shock or fire.

TECHNICAL DATA

421-340

421-341

421-342

Rated voltage

230 V ~ 50 Hz

Output

9 W

18 W

27 W

Current

120 mA

240 mA

360 mA

Luminous flux

800 lm

1600 lm

2400 lm

Colour temperature

4000 K

Operating conditions

-20 to +50°C

-20 to +50℃

Relative humidity

Maximum 95%

Diffusion angle

115° (0–180), 170°

(90–270)

115° (0–180), 170°

(90–270)

115° (0–180), 170°

(90–270)

Dimmable

Dimensions

Ø 28 x 603.1 mm

Ø 28 x 1212.6 mm

Ø 28 x 1513.6 mm

INSTALLATION

Maximum recommended number of tubes per circuit with miniature circuit-breaker tripping function B.

Tube output

9 W

18 W

22 W

27 W

Tube current

120 mA

240 mA

300 mA

360 mA

10 A

Cross-sectional wire area

1.5 mm²

Duty factor 70%

Duty factor 100%

16 A

Cross-sectional wire area

2.5 mm²

Duty factor 70%

Duty factor 100%

100

Turn 90°

Uncoloured side outwards

ENGLISH

Final installation: The existing fitting has electromagnetic ballast

1. Switch off the mains voltage (230 V).

2. Remove the starter and insert the bypass in the starter holder.

3. Insert the LED fluorescent tube in the fitting.

4. Switch on the mains voltage (230 V).

NOTE: The bypass is included in the final installation kit.

Before final installation –existing fitting

After final installation –LED fluorescent fitting

1 = Bypass

NOTE: The LED flourescent tube will only work after modification of the original fitting. The EMC

characteristics must therefore be rechecked, together with the LED fluorescent tube, after modification of

the fitting. The kit consists of 1 LED fluorescent tube, installation instructions, and bypass for installation

in starter holder (1).

Jula reserves the right to make changes. In the event of problems, please contact our service

department.

www.jula.com

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Luz de trabajo de Anslut

Anslut

Anslut 018345 Manual de usuario

Anslut

Anslut 019926 Manual de usuario

Anslut

Anslut 427-582 Manual de usuario

Anslut

Anslut 018229 Manual de usuario

Anslut

Anslut 423-290 Manual de usuario

Anslut

Anslut 019446 Manual de usuario

Anslut

Anslut 018971 Manual de usuario

Anslut

Anslut 016711 Manual de usuario

Anslut

Anslut 013465 Manual de usuario

Anslut

Anslut 422574 Manual de usuario

Anslut

Anslut 023906 Manual de usuario

Anslut

Anslut 425-080 Manual de usuario

Anslut

Anslut 425-064 Manual de usuario

Anslut

Anslut 014038 Manual de usuario

Anslut

Anslut 019445 Manual de usuario

Anslut

Anslut 018813 Manual de usuario

Anslut

Anslut 425-072 Manual de usuario

Anslut

Anslut 427-568 Manual de usuario

Anslut

Anslut 008512 Manual de usuario

Anslut

Anslut 019725 Manual de usuario

Anslut

Anslut 018799 Manual de usuario

Anslut

Anslut 018817 Manual de usuario

Anslut

Anslut 006752 Manual de usuario

Anslut

Anslut 019444 Manual de usuario

Manuales populares de Luz de trabajo de otras marcas

ANSMANN

ANSMANN POWERLIGHT 5.1 Manual de usuario

RTRMAX

RTRMAX RTX1868 Manual de usuario

FeinTech

FeinTech LAL00220 Manual de usuario

Bunker Hill Security

Bunker Hill Security 64735 Manual de usuario

Goobay

Goobay 30450 Manual de usuario

REV Ritter

REV Ritter SPOT Manual de usuario

Ignition

Ignition Stagepix Line 100 IP Manual de usuario

SCANGRIP

SCANGRIP DUO CONNECT Manual de usuario

Bosch

Bosch GLI 18 V Manual de usuario

Bayco

Bayco SL-1514 Manual de usuario

EUFAB

EUFAB SMD LED 8+1 Manual de usuario

DeWalt

DeWalt DCL510 Manual de usuario

PowerSmith

PowerSmith PWLD080T Manual de usuario

MaxLite

MaxLite 73683 Manual de usuario

Heitronic

Heitronic Trend 27867 Manual de usuario

Monzana

Monzana Gore MZCL10 Manual de usuario

EINHELL

EINHELL TE-CL 18/2000 LiAC Manual de usuario

Bayco

Bayco NIGHTSTICK Dual-Light Xtreme Lumens... Manual de usuario
