Ameriwood HOME 7224015PCOM Manual de usuario

WARNING ADVERTENCIA AVERTISSEMENT

Unit can tip over causing severe injury

or death.

Anchor unit to stud or wall.

DO NOT allow children to climb on unit.

Put heavy items on lower shelves or drawers.

Read and follow all assembly instructions.

Este mueble puede caerse por encima

causando daño serio o la muerte

Anolar el mueble a un espárrago muro.

NO dejar que los niños suben por encima del mueble.

Poner los articulos mas pesados en los tableros o cajones inferiores.

Leer y sequir todos de los instucciones para el montaje.

L'unité peut basculer et causer des

blessures graves ou la mort.

Fixez l'unité au mur ou à un montant.

Ne laissez PAS les enfants grimper sur le meuble

Déposez les pièces lourdes sur les tablettes ou tiroirs

du bas.

Lire et suivre toutes les instructions d'assemblage.

STOP

ALTO

ARRÊT

DO NOT RETURN PRODUCT TO THE STORE

NO REGRESAS ESTA PRODUCTO A LA TIENDA

NE RETOURNEZ PAS LE PRODUIT AU MAGASIN

Individual stores do not stock parts.

Las tiendas no tiene partes.

Les magasins individuels ne gardent pas de pièces.

If a part is missing or damaged, please visit our website or call our toll-free customer

service line. We will gladly ship your replacement parts FREE of charge.

Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o

llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos

sus repuestos sin cargo adicional, serán totalmente gratis.

Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez

sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de

rechange GRATUITEMENT.

Need Parts or

Assistance?

Nesacitas partes o

Asistancia? Besoin de Pièces ou

d'assistance?

WWW.AMERIWOOD.COM/PARTS

or call toll free:

o llame a nuestra línea gratis:

ou appelez sans frais: 1-800-489-3351

For prompt, reliable service; please have your assembly manual ready.

Para servicio mas rapido y reliable por favor tenga esta manual listo.

Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en

main.

-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-

B347224015PCOM

7224015PCOM

Please Recycle

Recicle Por Favor

Réutilisez SVP

"THIS INSTRUCTION BOOKLET

CONTAINS IMPORTANT SAFETY

INFORMATION. PLEASE READ AND

KEEP FOR FUTURE REFERENCE".

Date of Purchase ____ / ____ / ____

Lot Number:

B347224015PCOM

3 /16

www.ameriwood.com

PARTS - PIEZAS - PIECES

lower left panel

panel inferior

izquierdo

panneau gauche

inférieur

37224015011

top

cima

dessus

37224015051

bottom

fondo

fond

37224015071

adjustable shelf (2)

estante ajustable (2)

tablette regables (2)

37224015080

fixed shelf

estante fijo

étagère fixe

37224015060

upper back panel

superior panel trasero

panneau arriere supérieur

K72241510

kick

puntapié

plaque de poussée

37224015090

lower right panel

panel inferior derecho

panneau droit inférieur

37224015021

ABCD

upper left panel

panel superior

izquierdo

panneau gauche

supérieur

37224015031

upper right panel

panel superior

derecho

panneau droit

supérieur

37224015041

upper door (2)

puerta superior (2)

porte supérieur (2)

37224015100

lower door (2)

puerta inferior (2)

porte inférieur (2)

37224015110

lower back panel

inferior panel trasero

panneau arriere inférieur

K72241520

JJKKL

These pieces are paperboard construction.

They are not made from wood, but are

required for the assembly of your unit.

Estos pedazos son la construcción del

cartón. Ellos no son hecho de madera, pero

se requlere para la asamblea de su unidad.

Ces pièces sont de construction en carton.

Elles ne sont pas fabriquées de bois, mais

nécessaires pour l'assemblage de votre

meuble.

B347224015PCOM

4 /16

www.ameriwood.com

PARTS - PIEZAS - PIECES

#A43200

tack glide

deslizamiento

de la tachuela

punaise

#A30030

catch kit

juego del retén

set de loquet

#A60005

hinge

bisagra

charnière

#A84050

safety bracket kit

juego del soporte de seguridad

ensemble de courroie de sécurite

#A50680

handle

tirador

poignée

12a

12b

12c 12d

10a

10b

1 12

#A22620

cam lock

cerradura de leva

serrure de came

cam bolt

#A22610

perno de leva

x 4

boulon de came

x 8

x6 8

#A80250

shelf support

soporte de tablero

support de la tablette

7/8" pan head

7/8"cabeza redondo

7/8" vis

#A12700

tète plate 1 3/4"

cabeza plano 1 3/4"

1 3/4" flat head

#A13410

x7 40

#A21110

nail

clavo

clou

x 4

#A12210

1/2" screw

1/2" tornillo

" vis

x 1

x 4

x 8

#A21660

wood dowel

pasador de madera

cheville de bois

15 1

#A25400

washer

arandela

rondelle

#A11145

cabeza plano #6 x 1/2"

#6 x 1/2" flat head

tête plate #6 x 1/2"

½ turn to fully

lock.

½ se vuelven a

totalmente

cerradura.

½ tour pour

verrouiller

complètement.

Tighten to fully seat. Do not over

tighten.

Apriétese a totalmente asiento. No

haga encima de apriétese.

Serrez pour mettre le siège bien en

place. Ne pas trop serrer.

Proper orientation of cam.

La orientación apropiada de leva.

Bonne orientation de la came.

This illustration shows how the CAM fastening system works.

Esta ilustración muestra el sistema de fijación de leva y como funciona.

Cette illustration montre le système de fixation CAME et son fonctionnement.

Lock

Apretar

Serrer

B347224015PCOM

5 /16

x 4

x 8

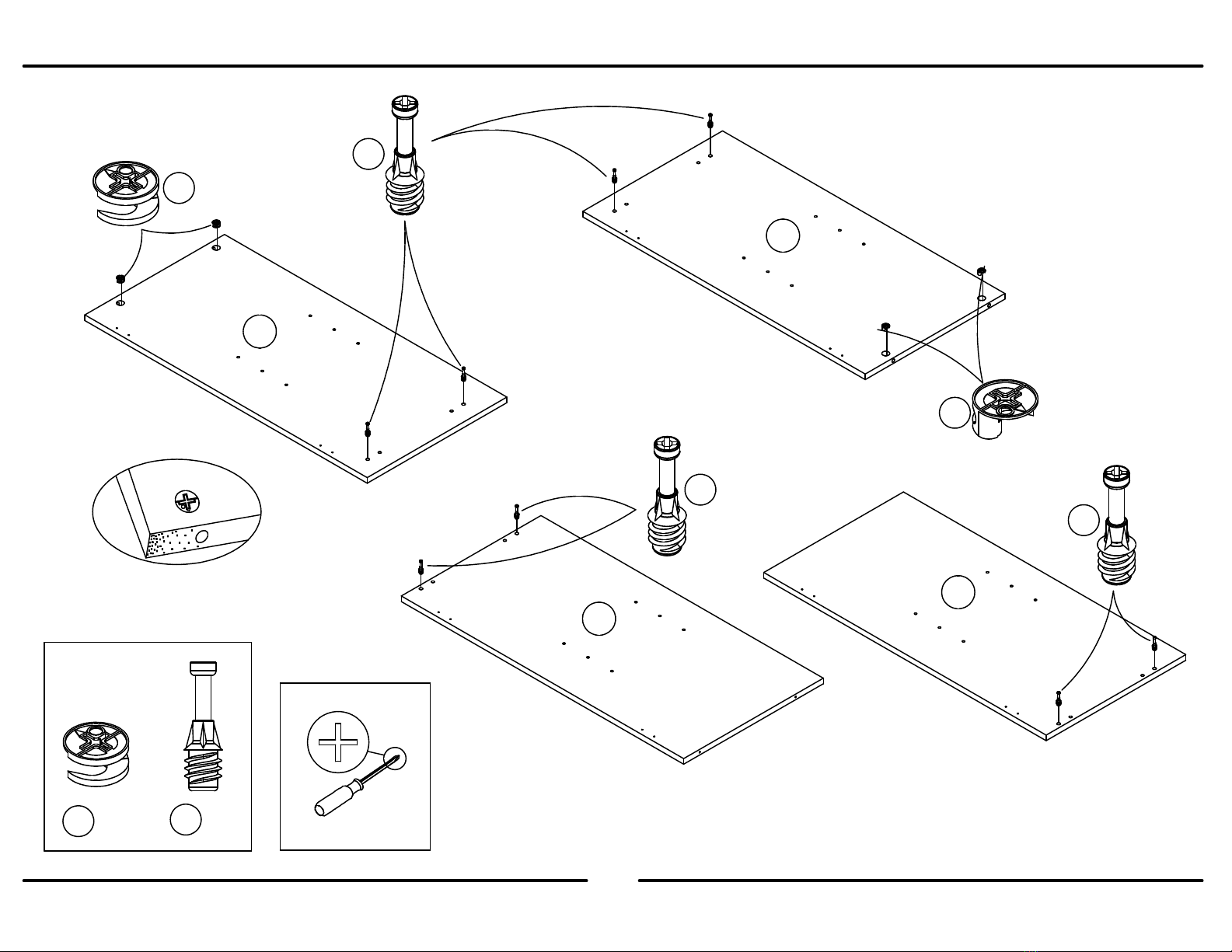

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

www.ameriwood.com

B347224015PCOM

6 /16

x 4

x 3

raw surface

surperficie cruda

surface non-finie

x 4

UNLOCKLOCK

APRETAR

DESAPRETAR

OUVRIRSERRER

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

www.ameriwood.com

B347224015PCOM

7 /16

10a

10b

2x 8

x 2

x 4

10a

x 4 12b

12a x 1 x 1

10a

12a

12b

x 4

x 1

www.ameriwood.com

B347224015PCOM

8 /16

1st

2nd

x 4

UNLOCKLOCK

APRETAR

DESAPRETAR

OUVRIRSERRER

www.ameriwood.com

B347224015PCOM

9 /16

UNLOCKLOCK

APRETAR

DESAPRETAR

OUVRIRSERRER

www.ameriwood.com

B347224015PCOM

10 /16

x 20

product collapse, and/or serious injury.

Por favor asegúrese que las Parte de atrás se atan

firmemente. Todos los clavos deben manejarse en las

partes recto y deben apretarse firmemente. El fracaso para

hacer para que podría causar inestabilidad, derrumbamiento

del producto, y/o la lesión seria.

S’il-vous-plaît assurez-vous que les PANNEAUX

ARRIÈRES sont attachés solidement. Tous les clous

doivent être enfoncés perpendiculairement et solidement

dans les parties. Sinon le meuble peut devenir instable,

s’effondrer subitement et/ou causer des blessures graves.

tightened firmly. Failure to do so could cause instability,

All nails must be driven into the parts straight and

Please make sure that the Backs are attached securely.

ADVERTENCIA

AVERTISSEMENT

WARNING

Attach the back panel so that the bottom edge is even with the fixed shelf (F) and

aligned side to side.

Use the nails (7) along around the perimeter.

Fije el panel trasero de forma que el borde inferior esté parejo con el estante fijo (F) y el

lado alineado a lado.

Utilice las uñas (7) a lo largo de todo el perímetro.

Fixez le panneau arrière de sorte que le bord inférieur est même avec le plateau fixe (F)

et alignés côte à côte.

Utiliser les clous (7) le long autour du périmètre.

Assure that the unit is square.

Distance from corner to corner must be equal

as shown.

Asegura que el unidad is cuadrada.

Distancia de esquina a esquina debe ser igual

como se muestra por favor.

Assurez-vous que le meuble està égalité.

La distance de coin en coin doit être égale

comme montré.

Carefully turn the unit over onto its front side

as shown.

Cuidadosamente vire la unidad sobre la parte

delantera como se muestra.

Tournez soigneusement l'unité sur le devant

comme montré.

2 people are required for this step.

2 personas se requieren para este paso.

2 personnes sont nécessaires pour cette

étape.

IMPORTANT!

THE BACK PANEL IS A STRUCTURAL PART OF THIS UNIT AND MUST BE INSTALLED

PROPERLY.

IMPORTANTE!

EL PANEL TRASERO ES UNA PARTE ESTRUCTURAL DE ESTA UNIDAD Y DEBE SER

INSTALADO CORRECTAMENTE.

IMPORTANT!

LE PANNEAU ARRIÈRE EST UNE PIÈCE STRUCTURELLE DU MEUBLE ET DOIT ÊTRE

INSTALLÉ CORRECTEMENT.

www.ameriwood.com

Otros manuales de Mobiliario de interior de Ameriwood HOME

Ameriwood HOME

Ameriwood HOME 5664412COM Manual de usuario

Ameriwood HOME

Ameriwood HOME 3791872COM Manual de usuario

Ameriwood HOME

Ameriwood HOME 5594500COM Manual de usuario

Ameriwood HOME

Ameriwood HOME 8077333 Manual de usuario

Ameriwood HOME

Ameriwood HOME Novogratz 1324222COM Manual de usuario

Ameriwood HOME

Ameriwood HOME TYLER 2795013COM Manual de usuario

Ameriwood HOME

Ameriwood HOME 5997335WCOM Manual de usuario

Ameriwood HOME

Ameriwood HOME 5497303COM Manual de usuario

Ameriwood HOME

Ameriwood HOME 2595342COM Manual de usuario

Ameriwood HOME

Ameriwood HOME 5189026PCOM Manual de usuario

Ameriwood HOME

Ameriwood HOME Ollie & Hutch 6571884COM Manual de usuario

Ameriwood HOME

Ameriwood HOME Fairmont Accent Table 8969013COM Manual de usuario

Ameriwood HOME

Ameriwood HOME Franklin 5062915COM Manual de usuario

Ameriwood HOME

Ameriwood HOME 5961330COM Manual de usuario

Ameriwood HOME

Ameriwood HOME Fairmont 8969872COM Manual de usuario

Ameriwood HOME

Ameriwood HOME Franklin 5062496COM Manual de usuario

Ameriwood HOME

Ameriwood HOME 2548342COM Manual de usuario

Ameriwood HOME

Ameriwood HOME 8297015COM Manual de usuario

Ameriwood HOME

Ameriwood HOME Vaughn 5555155COM Manual de usuario

Ameriwood HOME

Ameriwood HOME 5593500COM Manual de usuario

Ameriwood HOME

Ameriwood HOME 5775216COM Manual de usuario

Ameriwood HOME

Ameriwood HOME Colebrook 5969308COM Manual de usuario

Ameriwood HOME

Ameriwood HOME 1783215PCOM Manual de usuario

Ameriwood HOME

Ameriwood HOME 7522332COM Manual de usuario

Manuales populares de Mobiliario de interior de otras marcas

Homelegance

Homelegance California 1662PEK-1CK Manual de usuario

Osmond Ergonomics

Osmond Ergonomics FLO Manual de usuario

OVE

OVE ELOISE 42 Manual de usuario

overstock

overstock MF286255 Manual de usuario

Sonoma

Sonoma 160-801 Manual de usuario

BOLERO

BOLERO Wicker Side Chair CF158 Guía de instalación

Coaster

Coaster 4799N Manual de usuario

Stor-It-All

Stor-It-All WS39MP Manual de programación

Lexicon

Lexicon 194840161868 Manual de usuario

Next AMELIA NEW 462947 Manual de usuario

Furinno

Furinno 18089 Manual de usuario

Munchkin

Munchkin Push to Close MK0001 Manual de usuario

impekk

impekk Manual II Manual de usuario

Elements

Elements Ember Nightstand CEB700NSE Manual de usuario

JWA

JWA CARY 68429 Manual de usuario

VIPACK

VIPACK AMORI AMKB9014 Manual de usuario

Anthro

Anthro GT03 Series Manual de usuario

Rowico

Rowico SANNA Manual de usuario
