Ameriwood HOME 5836408COM Manual de usuario

WARNING ADVERTENCIA AVERTISSEMENT

Unit can tip over causing severe injury

or death.

Anchor unit to stud or wall.

DO NOT allow children to climb on unit.

Put heavy items on lower shelves or drawers.

Read and follow all assembly instructions.

Este mueble puede caerse por encima

causando daño serio o la muerte

Anolar el mueble a un espárrago muro.

NO dejar que los niños suben por encima del mueble.

Poner los articulos mas pesados en los tableros o cajones inferiores.

Leer y sequir todos de los instucciones para el montaje.

L'unité peut basculer et causer des

blessures graves ou la mort.

Fixez l'unité au mur ou à un montant.

Ne laissez PAS les enfants grimper sur le meuble

Déposez les pièces lourdes sur les tablettes ou tiroirs

du bas.

Lire et suivre toutes les instructions d'assemblage.

STOP

ALTO

ARRÊT

DO NOT RETURN PRODUCT TO THE STORE

NO REGRESAS ESTA PRODUCTO A LA TIENDA

NE RETOURNEZ PAS LE PRODUIT AU MAGASIN

Individual stores do not stock parts.

Las tiendas no tiene partes.

Les magasins individuels ne gardent pas de pièces.

If a part is missing or damaged, please visit our website or call our toll-free customer

service line. We will gladly ship your replacement parts FREE of charge.

Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o

llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos

sus repuestos sin cargo adicional, serán totalmente gratis.

Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez

sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de

rechange GRATUITEMENT.

Need Parts or

Assistance? Nesacitas partes o

Asistancia? Besoin de Pièces ou

d'assistance?

WWW.AMERIWOOD.COM/PARTS

or call toll free:

o llame a nuestra línea gratis:

ou appelez sans frais: 1-800-489-3351

For prompt, reliable service; please have your assembly manual ready.

Para servicio mas rapido y reliable por favor tenga esta manual listo.

Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en

main.

-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-

B345836408COM0

5836408COM

Please Recycle

Recicle Por Favor

Réutilisez SVP

B345836408COM0

3 /12

?? www.ameriwood.com ??

PARTS - PIEZAS - PIECES

left panel

panel izquierdo

panneau gauche

35836408010

right panel

panel derecho

panneau droit

35836408020

back panel

panel trasero

panneau arriere

K583640800

CDEF

top

cime

dessus

35836408030

bottom

fondo

fond

35836408040

adjustable shelf

estante ajustable

tablette regable

35836408050

kick

retroceso

plaque

35836408060

This piece is paperboard

construction. It is not made from

wood but is required for the assembly

of your unit.

Esto pedazo son la construcción del

cartón. Ello no son hecho de madera,

pero se requlere para la asamblea de

su unidad.

Ces peèce sont de construction en

carton. Alle ne sont pas fabriquées de

bois, mais nécessaires pour

l'assemblage de votre meuble.

x32

#A53600

angle bracket

support de l'angle

anaquel del ángulo

#A12100

7/16" pan head

cabeza redondo 7/16"

tête ronde

7/16"

520

#A21110

nail

clavo

clou

x64

#A80250

shelf support

soporte de tablero

support de la tablette

#A22570

cam lock

cerradura de leva

serrure de came

cam bolt

#A22510

perno de leva

boulon de came

B345836408COM0

4 /12

?? www.ameriwood.com ??

3½ turn to fully

lock.

½ se vuelven a

totalmente

cerradura.

½ tour pour

verrouiller

complètement.

Tighten to fully seat. Do not over

tighten.

Apriétese a totalmente asiento. No

haga encima de apriétese.

Serrez pour mettre le siège bien en

place. Ne pas trop serrer.

Proper orientation of cam.

La orientación apropiada de leva.

Bonne orientation de la came.

This illustration shows how the CAM fastening system works.

Esta ilustración muestra el sistema de fijación de leva y como funciona.

Cette illustration montre le système de fixation CAME et son fonctionnement.

Lock

Apretar

Serrer

Titus

B345836408COM0

5 /12

?? www.ameriwood.com ??

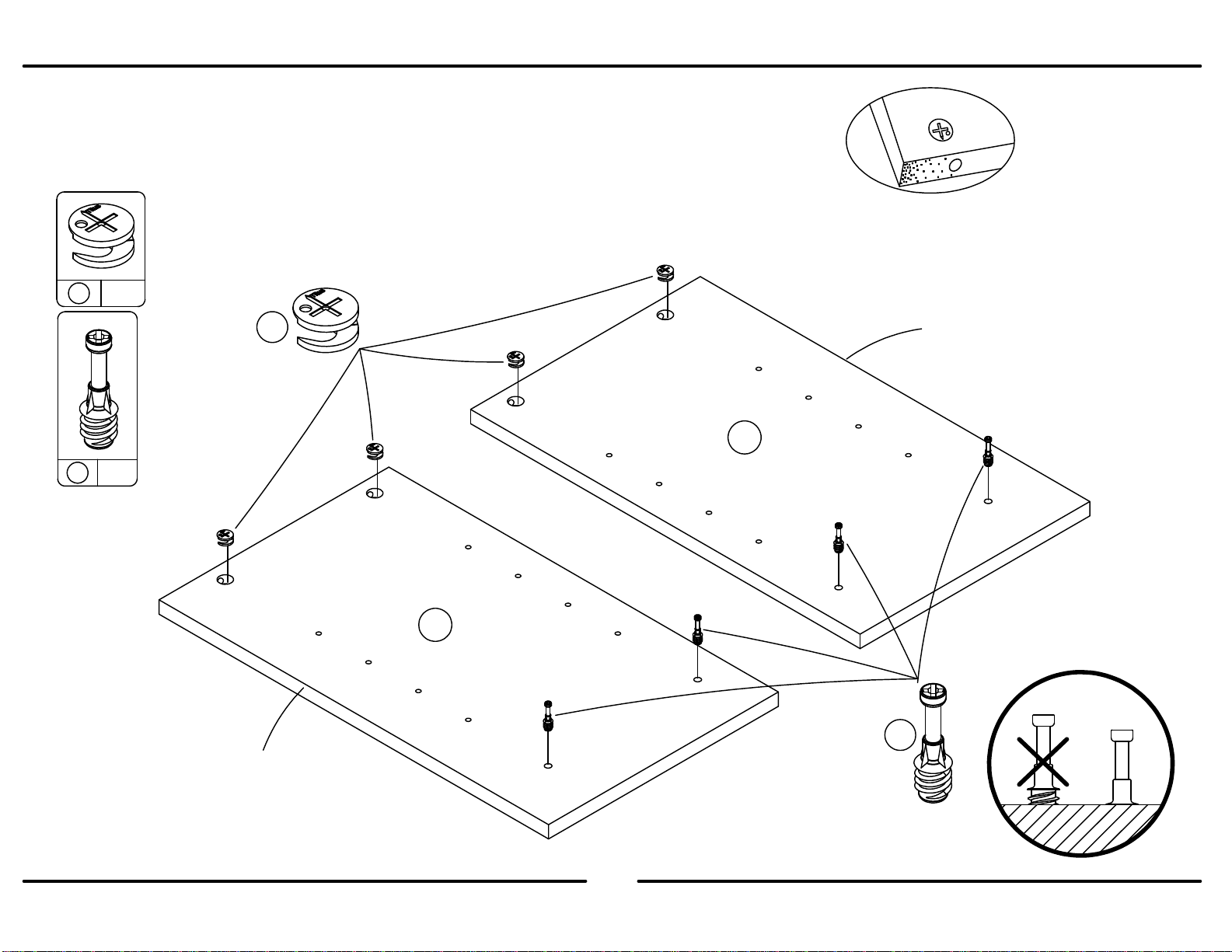

Finished Edge

Borde Acabado

Bord Fini

Finished Edge

Borde Acabado

Bord Fini

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

B345836408COM0

6 /12

?? www.ameriwood.com ??

32x

Finished Edge

Borde Acabado

Bord Fini

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

B345836408COM0

7 /12

?? www.ameriwood.com ??

Finished Edge

Borde Acabado

Bord Fini

UNLOCK LOCK

APRETAR

DESAPRETAR

OUVRIR SERRER

B345836408COM0

8 /12

?? www.ameriwood.com ??

Finished Edge

Borde Acabado

Bord Fini

UNLOCK LOCK

APRETAR

DESAPRETAR

OUVRIR SERRER

B345836408COM0

9 /12

?? www.ameriwood.com ??

Finished Edge

Borde Acabado

Bord Fini

raw surface

superficie cruda

surface crue

Carefully place unit on its front side.

Con cuidado, coloque la unidad sobre su parte frontal.

Placez soigneusement le meuble sur son devant.

Assure that the unit is square.

Distance from corner to corner must be equal as shown.

Asegura que el unidad es cuadrada.

Distancia de esquina a esquina debe ser igual como se muestra por favor.

Assurez-vous que le meuble està égalité.

La distance de coin en coin doit être égale comme montré.

Flush the edge of the back panel with the bottom edge of the bottom

shelf. Align squarely and nail straight through into back edges.

Alinie el borde del panel trasero con el borde inferior del estante

inferior. Alinee en ángulo recto y clave derecho dentro o en los bordes

traseros.

Alignez le bord du panneau arrière avec le bord inférieur de la tablette

inférieure. Alignez à égalité et enfoncez les clous perpendiculairement

dans les bords arrière.

product collapse, and/or serious injury.

Por favor asegúrese que las Parte de atrás se atan

firmemente. Todos los clavos deben manejarse en las

partes recto y deben apretarse firmemente. El fracaso para

hacer para que podría causar inestabilidad, derrumbamiento

del producto, y/o la lesión seria.

S’il-vous-plaît assurez-vous que les PANNEAUX

ARRIÈRES sont attachés solidement. Tous les clous

doivent être enfoncés perpendiculairement et solidement

dans les parties. Sinon le meuble peut devenir instable,

s’effondrer subitement et/ou causer des blessures graves.

tightened firmly. Failure to do so could cause instability,

All nails must be driven into the parts straight and

Please make sure that the Backs are attached securely.

ADVERTENCIA

AVERTISSEMENT

WARNING

5x20

IMPORTANT!

THE BACK PANEL IS A STRUCTURAL PART OF THIS UNIT AND MUST BE INSTALLED PROPERLY.

IMPORTANTE!



EL PANEL TRASERO ES UNA PARTE ESTRUCTURAL DE ESTA UNIDAD Y DEBE SER INSTALADO CORRECTAMENTE.

IMPORTANT!

LE PANNEAU ARRIÈRE EST UNE PIÈCE STRUCTURELLE DU MEUBLE ET DOIT ÊTRE INSTALLÉ CORRECTEMENT.

B345836408COM0

10 /12

?? www.ameriwood.com ??

64x
